92Mittarit ja käyttölaitteet
Dieselhiukkassuodatin 3 137, Stop-
start-järjestelmä 3 134.
Rengaspaineiden
valvontajärjestelmä
w palaa tai vilkkuu keltaisena.
Palaa Rengaspaineiden aleneminen. Py‐
sähdy heti ja tarkasta rengaspaineet.
Merkkivalo vilkkuu
Häiriö järjestelmässä tai on asennettu
pyörä, jossa ei ole paineanturia
(esim. varapyörä). Merkkivalo palaa
jatkuvasti 60 - 90 sekunnin kuluttua.
Käänny korjaamon puoleen.
Rengaspaineiden valvontajärjes‐
telmä 3 202.
Moottorin öljynpaine I palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.Palaa moottorin käydessäHuomio
Moottorin voitelu saattaa olla kes‐
keytynyt. Moottori voi vaurioitua ja leikata kiinni, jolloin vetävät pyörät
lukkiutuvat.
1. Paina kytkinpoljin pohjaan.
2. Kytke vaihteisto vapaalle, aseta valintavipu asentoon N.
3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä
muuta liikennettä.
4. Katkaise sytytysvirta.
9 Varoitus
Jarruttaminen ja ohjaaminen vaa‐
tivat huomattavasti enemmän voi‐
maa moottorin ollessa sammutet‐
tuna. Autostop-toiminnon aikana
jarrutehostin toimii normaalisti.
Älä poista avainta ennen kuin auto
on paikallaan, muuten ohjaus‐
lukko voi lukkiutua odottamatto‐
masti.
Tarkista öljymäärä, ennen kuin kään‐
nyt korjaamon puoleen 3 181.
Polttoaine vähissä
i palaa tai vilkkuu keltaisena.
Palaa
Polttoainesäiliössä on liian vähän
polttoainetta.
Merkkivalo vilkkuu
Polttoainevarat on käytetty. Tankkaa
välittömästi. Älä aja säiliötä tyhjäksi.
Katalysaattori 3 138.
Ilman poisto dieselpolttoainejärjestel‐
mästä 3 186.
Ajonestin
d vilkkuu keltaisena.
Vika ajonestojärjestelmässä. Mootto‐
ria ei voida käynnistää.

124Ilmastointi
Ikkunoiden kuivaus ja
sulatus V
■
Paina painiketta V: puhallin kyt‐
keytyy automaattisesti suurem‐
malle nopeudelle, ilma suunnataan
tuulilasille.
■ Aseta lämpötila korkeimmilleen.
■ Kytke takalasin lämmitin Ü toimin‐
taan.
■ Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin.
Huomautus
Jos V-painiketta painetaan moot‐
torin käydessä, Autostop-toiminto
on estettynä kunnes V-painiketta
painetaan uudelleen.
Jos s-painiketta painetaan puhalti‐
men ollessa päällä ja moottorin käy‐
dessä, automaattinen pysäytys es‐
tetään, kunnes s-painiketta paine‐
taan uudelleen tai puhallin sammu‐ tetaan.
Jos V-painiketta painetaan moot‐
torin ollessa Autostop-tilassa, moot‐
tori käynnistyy uudelleen automaat‐
tisesti.
Jos s-painiketta painetaan puhalti‐
men ollessa päällä ja moottorin ol‐
lessa Autostop-tilassa, moottori
käynnistyy uudelleen automaatti‐
sesti.
Stop-start-järjestelmä 3 134.
Elektroninen ilmastointiau‐
tomatiikka
Kaksivyöhykkeinen ilmastointi mah‐
dollistaa eri lämpötilasäädöt kuljetta‐
jan ja etumatkustajan puolella.Automaattisessa tilassa lämpötilaa,
puhaltimen nopeutta ja ilman jakoa
säädetään automaattisesti.
Säätimet seuraaville:
■ Lämpötila kuljettajan puolella
■ Ilman suuntaus
■ Puhaltimen nopeus
■ Lämpötila etumatkustajan puolella
n=jäähdytysAUTO=automaattitoiminta4=käsivalintainen ilman sisä‐
kiertoV=kuivaus ja sulatus

126Ilmastointi
Jos minimilämpötila Lo on asetettu, il‐
mastointijärjestelmä toimii suurim‐
malla jäähdytysteholla, jos jäähdytys
n kytketään päälle.
Jos enimmäislämpötila Hi asetetaan,
ilmastointilaite käy suurimmalla läm‐ mitysteholla.
Huomautus
Jos n on käytössä, ohjaamoon ase‐
tetun lämpötilan alentaminen voi ai‐
heuttaa moottorin käynnistymisen
Autostop-tilasta tai estää Autostop- toiminnon.
Ikkunoiden kuivaus ja
sulatus V
■
Paina painiketta V. Aktivointi osoi‐
tetaan painikkeessa olevan LED-
valon syttymisellä.
■ Lämpötila ja ilman suuntaus sääty‐ vät automaattisesti ja puhallin toimiisuurella nopeudella.
■ Kytke takalasin lämmitin Ü toimin‐
taan.
■ Edelliseen tilaan palaaminen: paina V, automaattitilaan palaa‐
minen: paina AUTO.
Takalasin automaattisen lämmityk‐
sen asetusta voidaan muuttaa
infonäytön Asetukset-valikossa. Au‐
ton räätälöinti 3 102.
Huomautus
Jos V-painiketta painetaan moot‐
torin käydessä, Autostop-toiminto
on estettynä kunnes V-painiketta
painetaan uudelleen.
Jos s-painiketta painetaan puhalti‐
men ollessa päällä ja moottorin käy‐ dessä, automaattinen pysäytys es‐
tetään, kunnes s-painiketta paine‐
taan uudelleen tai puhallin sammu‐
tetaan.
Jos V-painiketta painetaan moot‐
torin ollessa Autostop-tilassa, moot‐
tori käynnistyy uudelleen automaat‐
tisesti.
Jos s-painiketta painetaan puhalti‐
men ollessa päällä ja moottorin ol‐
lessa Autostop-tilassa, moottori
käynnistyy uudelleen automaatti‐
sesti.
Stop-start-järjestelmä 3 134.

Ajaminen ja käyttö131Ajaminen ja käyttöAjo-ohjeita.................................. 131
Käynnistys ja käyttö ...................132
Moottorin pakokaasu .................137
Automaattivaihteisto ..................139
Käsivaihteisto ............................. 142
Jarrut .......................................... 143
Alustanohjausjärjestelmät ..........146
Kuljettajan apujärjestelmät ........150
Polttoaine ................................... 171
Perävaunun vetokoukku ............174Ajo-ohjeita
Auton hallinta Älä koskaan aja vaihde
vapaalla, jos moottori ei käy
(paitsi Autostop-toiminnon
aikana) Monet järjestelmät eivät toimi tässätilanteessa (esim. jarrutehostin, oh‐
jaustehostin). Tällä tavalla ajaminen
vaarantaa itsesi ja muut. Kaikki jär‐
jestelmät ovat käytössä Autostop-toi‐
minnan aikana, mutta ohjaustehos‐
tuksen teho voi olla hallitusti alen‐
nettu ja auton nopeus laskettu.
Stop-start-järjestelmä 3 134.
Nopea joutokäynti
Jos akun tila edellyttää akun lataa‐
mista, laturin tehoa on suurennettava. Tämä saavutetaan nopealla jouto‐
käynnillä, joka saattaa aiheuttaa
ääntä. Kuljettajan tietokeskukseen tu‐
lee viesti.Polkimet
Täyden polkimen liikkeen varmista‐
miseksi polkimien alle ei saa sijoittaa
mattoa.
Ohjaus
Jos ohjaustehostus menetetään
moottorin sammumisen tai järjestel‐ män toimintavian takia, autoa voi‐
daan ohjata, mutta siihen voidaan tar‐ vita enemmän voimaa.
Merkkivalo c 3 90.Huomio
Hydraulisella ohjaustehostimella
varustetut autot:
Jos ohjauspyörä käännetään niin
pitkälle kuin se menee ja pidetään siinä asennossa yli 15 sekuntia,
ohjaustehostinjärjestelmä saattaa
vaurioitua ja ohjauksen tehostus
huonontua.

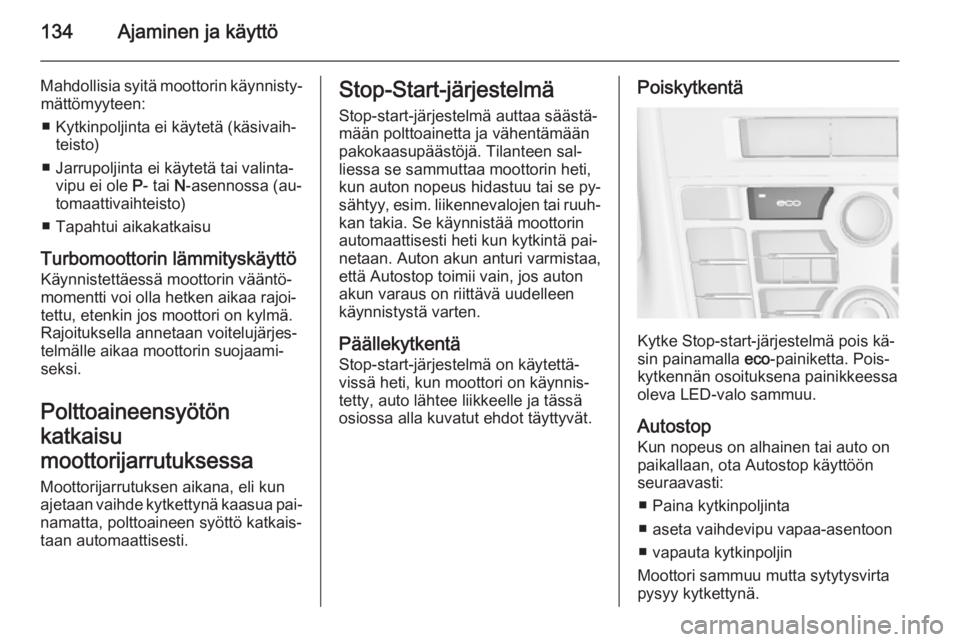

134Ajaminen ja käyttö
Mahdollisia syitä moottorin käynnisty‐mättömyyteen:
■ Kytkinpoljinta ei käytetä (käsivaih‐ teisto)
■ Jarrupoljinta ei käytetä tai valinta‐ vipu ei ole P- tai N-asennossa (au‐
tomaattivaihteisto)
■ Tapahtui aikakatkaisu
Turbomoottorin lämmityskäyttö Käynnistettäessä moottorin vääntö‐
momentti voi olla hetken aikaa rajoi‐
tettu, etenkin jos moottori on kylmä.
Rajoituksella annetaan voitelujärjes‐
telmälle aikaa moottorin suojaami‐
seksi.
Polttoaineensyötön
katkaisu
moottorijarrutuksessa Moottorijarrutuksen aikana, eli kun
ajetaan vaihde kytkettynä kaasua pai‐ namatta, polttoaineen syöttö katkais‐
taan automaattisesti.Stop-Start-järjestelmä
Stop-start-järjestelmä auttaa säästä‐
mään polttoainetta ja vähentämään
pakokaasupäästöjä. Tilanteen sal‐
liessa se sammuttaa moottorin heti,
kun auton nopeus hidastuu tai se py‐
sähtyy, esim. liikennevalojen tai ruuh‐
kan takia. Se käynnistää moottorin
automaattisesti heti kun kytkintä pai‐
netaan. Auton akun anturi varmistaa,
että Autostop toimii vain, jos auton akun varaus on riittävä uudelleen
käynnistystä varten.
Päällekytkentä
Stop-start-järjestelmä on käytettä‐
vissä heti, kun moottori on käynnis‐
tetty, auto lähtee liikkeelle ja tässä
osiossa alla kuvatut ehdot täyttyvät.Poiskytkentä
Kytke Stop-start-järjestelmä pois kä‐
sin painamalla eco-painiketta. Pois‐
kytkennän osoituksena painikkeessa oleva LED-valo sammuu.
Autostop
Kun nopeus on alhainen tai auto on
paikallaan, ota Autostop käyttöön
seuraavasti:
■ Paina kytkinpoljinta
■ aseta vaihdevipu vapaa-asentoon
■ vapauta kytkinpoljin
Moottori sammuu mutta sytytysvirta
pysyy kytkettynä.

Ajaminen ja käyttö135
Kierroslukumittarin osoittimessa nä‐
kyy Autostop, kun AUTOSTOP on toi‐
minnassa.
Autostop-toiminnon ollessa aktivoi‐
tuna lämmitys- ja jarrujärjestelmän
suorituskyky säilyy ennallaan.
Huomio
Ohjaustehostus voi olla heikom‐
paa Autostop-toiminnon aikana.
Autostop-toiminnon ehdot
Stop-start-järjestelmä tarkistaa, täyt‐
tyykö jokainen seuraavista ehdoista:
■ Stop-start-järjestelmää ei ole kyt‐ ketty käsin pois toiminnasta
■ konepelti on täysin suljettu
■ kuljettajan ovi on suljettu tai kuljet‐ tajan turvavyö on kiinnitetty
■ auton akun varaus on riittävä ja sen
kunto on hyvä
■ moottori on käyttölämmin
■ moottorin jäähdytysnesteen lämpö‐
tila ei ole liian korkea
■ moottorin pakokaasujen lämpötila ei ole liian korkea, esim. moottorin
voimakkaan ajokuormituksen jäl‐
keen
■ ulkolämpötila on yli -5 °C
■ ilmastointijärjestelmä sallii Autos‐ top-toiminnon
■ jarrujen alipaine on riittävä
■ dieselhiukkassuodattimen itsepuh‐ distustoiminto ei ole aktiivinen
■ autolla on ajettu ainakin kävely‐ vauhtia edellisen Autostopin jäl‐
keenMuussa tapauksessa Autostop-toi‐
minto estetään.
Tietyt ilmastointijärjestelmän asetuk‐
set voivat estää Autostop-toiminnon.
Katso lisätietoja ilmastointia koske‐
vasta luvusta 3 124.
Välittömästi moottoritiellä ajon jäl‐
keen Autostop-toiminto voi olla estet‐ tynä.
Uuden auton totutuskäyttö 3 132.
Akun purkautumisen esto
Moottorin luotettavan uudelleen
käynnistymisen varmistamiseksi
Stop-start-järjestelmään on kehitetty
useita akun purkautumista estäviä
ominaisuuksia.
Virtaa säästävät toimenpiteet
Autostop-toiminnon aikana monet
sähkölaitteet, esim. sähkötoiminen li‐
sälämmitin tai takalasin lämmitin
poistetaan käytöstä tai kytketään vir‐
ransäästötilaan. Ilmastointijärjestel‐ män puhaltimen nopeutta vähenne‐
tään virran säästämiseksi.

136Ajaminen ja käyttö
Moottorin käynnistys uudelleen
kuljettajan toimesta
Paina kytkinpoljinta käynnistääksesi
moottorin uudelleen.
Kierroslukumittarin neulan siirtymi‐
nen joutokäyntiasentoon osoittaa
moottorin käynnistymisen.
Jos valintavipu siirretään pois vapaa- asennosta ennen kuin kytkintä paine‐
taan, merkkivalo - syttyy tai näkyy
symbolina kuljettajan tietokeskuk‐ sessa.
Merkkivalo - 3 89.
Moottorin käynnistys uudelleen
Stop-start-järjestelmän toimesta Valintavivun on oltava vapaalla, jotta
automaattinen uudelleen käynnistys
voi tapahtua.
Jos jokin seuraavista tilanteista esiin‐
tyy Autostop-toiminnon aikana, Stop-
start-järjestelmä käynnistää mootto‐
rin automaattisesti uudelleen:
■ Stop-start-järjestelmä kytketään käsin pois toiminnasta
■ konepelti avataan■ kuljettajan istuimen turvavyö irrote‐
taan ja kuljettajan ovi avataan
■ moottorin lämpötila on liian alhai‐ nen
■ auton akun varaustaso on määrite‐
tyn tason alapuolella
■ jarrujen alipaine ei ole riittävä
■ autolla ajetaan ainakin kävelyvauh‐
tia
■ ilmastointiautomatiikka vaatii moot‐
torin käynnistämistä
■ ilmastointi kytketään pois käsin
Jos konepelti ei ole täysin suljettuna, kuljettajan tietokeskuksessa näyte‐
tään varoitusviesti.
Jos sähkötoiminen lisävaruste, esim.
kannettava CD-soitin, on kytkettynä
pistorasiaan, saattaa uudelleenkäyn‐ nistyksen yhteydessä olla havaitta‐vissa pieni virran lasku.Pysäköinti9 Varoitus
■ Älä pysäköi autoa helposti syt‐
tyvälle pinnalle. Pakoputkiston
korkea lämpötila saattaa sytyt‐
tää pinnan.
■ Kytke aina seisontajarru. Kytke manuaalinen seisontajarru pai‐
namatta vapautuspainiketta.
Kytke mahdollisimman tiukasti
ylä- tai alamäessä. Paina jarru‐
poljinta samaan aikaan vähen‐
tääksesi käyttövoimaa.
Vedä sähkötoimisella seisonta‐
jarrulla varustetussa autossa
kytkintä m noin
yhden sekunnin ajan.
Sähkötoiminen seisontajarru on
kytkettynä, kun merkkivalo m
palaa 3 89.
■ Sammuta moottori.
■ Jos auto on tasaisella maalla tai
ylämäessä, kytke ensimmäinen

184Auton hoito
Ohjaustehostimen nestemäärää ei
tarvitse normaalisti tarkistaa. Jos oh‐
jattaessa kuuluu poikkeavaa ääntä tai
ohjaustehostin toimii normaalista
poikkeavalla tavalla, käänny korjaa‐
mon puoleen.
Pesulaitteen neste
Täytä puhtaalla vedellä ja jäätymisen‐estoainetta sisältävällä pesunes‐
teellä.
Huomio
Vain riittävästi jäätymisenestoai‐
netta sisältävä pesulaitteen neste
suojaa alhaisilta lämpötiloilta ja
äkillisiltä lämpötilan laskuilta.
Jarrut
Kun jarrupalat ovat kuluneet minimi‐
paksuuteen, jarrutuksen aikana kuu‐
luu kitisevää ääntä.
Ajamista voidaan jatkaa, mutta jarru‐
palat on vaihdatettava mahdollisim‐
man pian.
Kun uudet jarrupalat on asennettu, vältä tarpeettomia täysjarrutuksia en‐ simmäisten ajomatkojen aikana.
Jarruneste
9 Varoitus
Jarruneste on myrkyllistä ja syö‐
vyttävää. Älä päästä nestettä
iholle, silmiin, kankaille äläkä maa‐ lipinnoille.
Jarrunesteen pinnan on oltava merk‐kien MIN ja MAX välissä.
Jos nestetaso on MIN-merkin alapuo‐
lella, käänny korjaamon puoleen.
Jarru- ja kytkinneste 3 224.
Auton akku
Ilman Stop-Start-järjestelmää ole‐
vissa autoissa on lyijyakku. Stop-
Start-järjestelmällä varustetuissa au‐
toissa on AGM-akku, joka ei ole lyi‐ jyakku.
Auton akku ei vaadi huoltoa, jos ajo‐ profiili mahdollistaa akun riittävän la‐tauksen. Lyhyiden etäisyyksien ajo ja
