2015 OPEL ADAM Používateľská príručka (in Slovak)

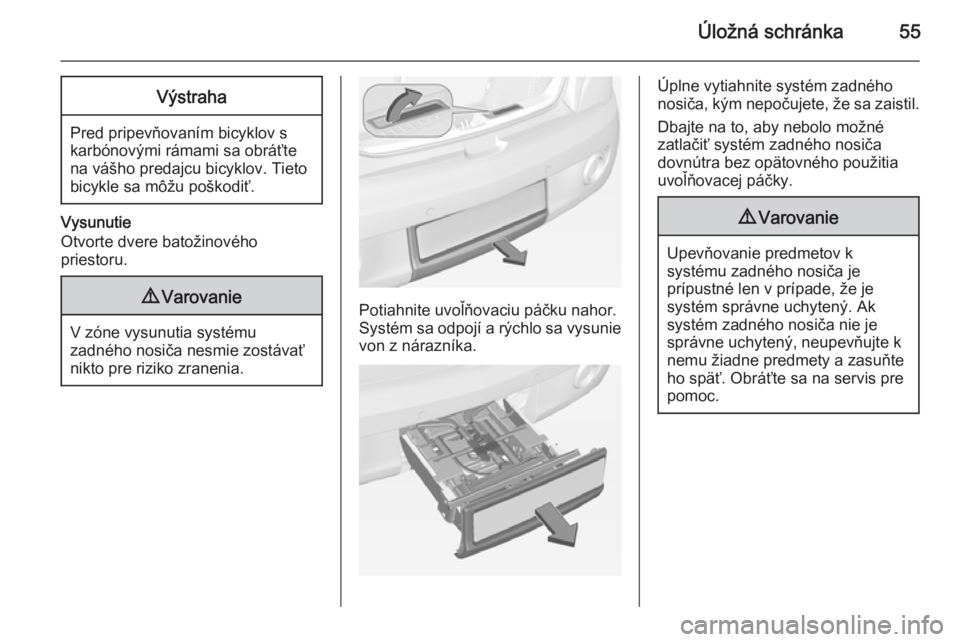

Úložná schránka55Výstraha
Pred pripevňovaním bicyklov s
karbónovými rámami sa obráťte na vášho predajcu bicyklov. Tieto
bicykle sa môžu poškodiť.
Vysunutie
Otvorte dvere batožinového
priestoru.
9 Varovanie
V zóne vysunutia systému
zadného nosiča nesmie zostávať
nikto pre riziko zranenia.
Potiahnite uvoľňovaciu páčku nahor. Systém sa odpojí a rýchlo sa vysunie
von z nárazníka.
Úplne vytiahnite systém zadného
nosiča, kým nepočujete, že sa zaistil.
Dbajte na to, aby nebolo možné
zatlačiť systém zadného nosiča
dovnútra bez opätovného použitia
uvoľňovacej páčky.9 Varovanie
Upevňovanie predmetov k
systému zadného nosiča je
prípustné len v prípade, že je
systém správne uchytený. Ak
systém zadného nosiča nie je
správne uchytený, neupevňujte k
nemu žiadne predmety a zasuňte
ho späť. Obráťte sa na servis pre
pomoc.

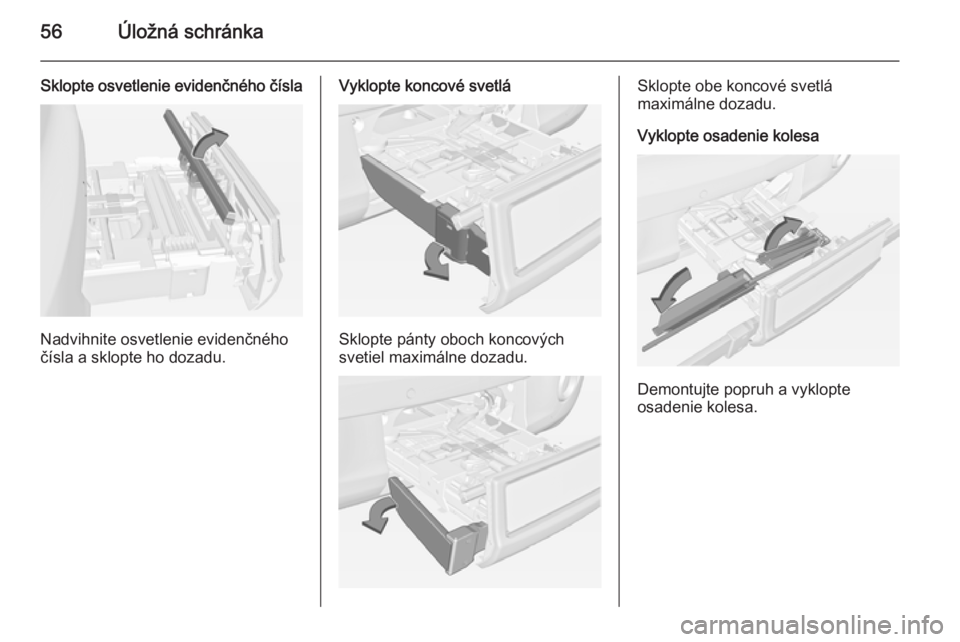

56Úložná schránka
Sklopte osvetlenie evidenčného čísla
Nadvihnite osvetlenie evidenčného
čísla a sklopte ho dozadu.
Vyklopte koncové svetlá
Sklopte pánty oboch koncových
svetiel maximálne dozadu.
Sklopte obe koncové svetlá
maximálne dozadu.
Vyklopte osadenie kolesa
Demontujte popruh a vyklopte
osadenie kolesa.

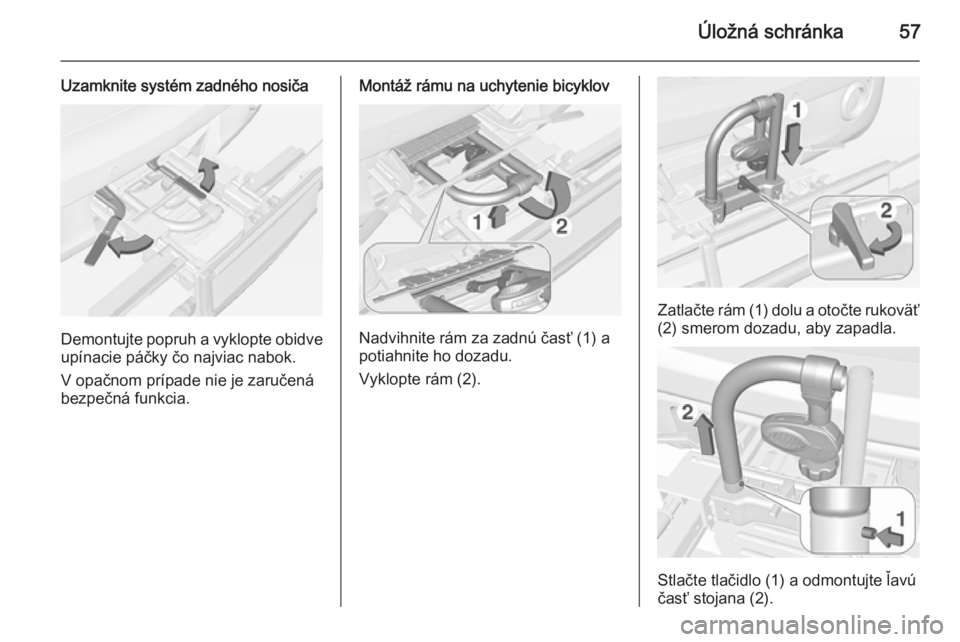

Úložná schránka57
Uzamknite systém zadného nosiča
Demontujte popruh a vyklopte obidve
upínacie páčky čo najviac nabok.
V opačnom prípade nie je zaručená
bezpečná funkcia.
Montáž rámu na uchytenie bicyklov
Nadvihnite rám za zadnú časť (1) a
potiahnite ho dozadu.
Vyklopte rám (2).
Zatlačte rám (1) dolu a otočte rukoväť (2) smerom dozadu, aby zapadla.
Stlačte tlačidlo (1) a odmontujte ľavú
časť stojana (2).

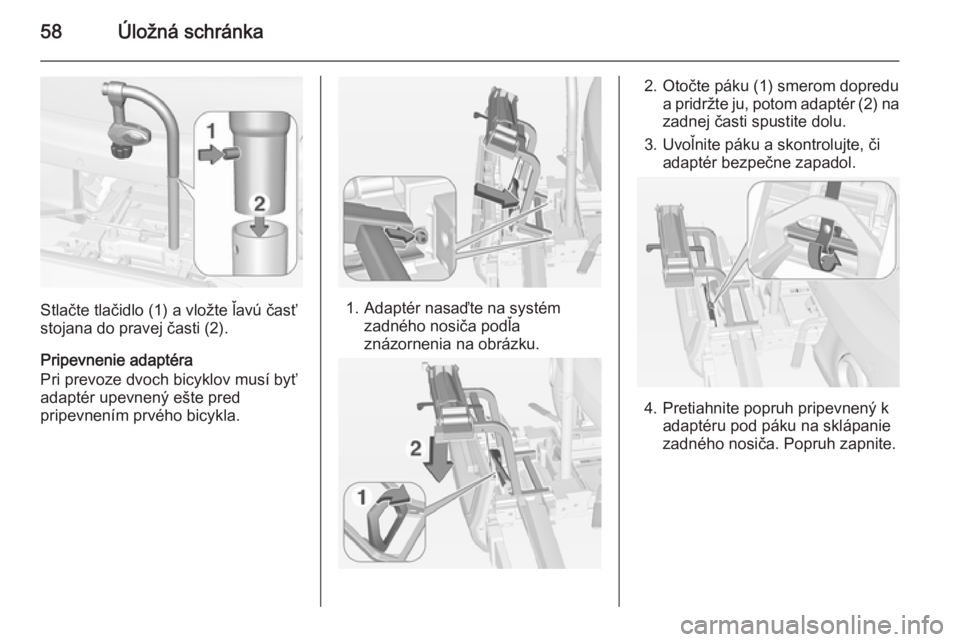

58Úložná schránka
Stlačte tlačidlo (1) a vložte ľavú časť
stojana do pravej časti (2).
Pripevnenie adaptéra
Pri prevoze dvoch bicyklov musí byť
adaptér upevnený ešte pred
pripevnením prvého bicykla.1. Adaptér nasaďte na systém zadného nosiča podľa
znázornenia na obrázku.
2. Otočte páku (1) smerom dopredu a pridržte ju, potom adaptér (2) na
zadnej časti spustite dolu.
3. Uvoľnite páku a skontrolujte, či adaptér bezpečne zapadol.
4. Pretiahnite popruh pripevnený kadaptéru pod páku na sklápanie
zadného nosiča. Popruh zapnite.

Úložná schránka59
Pripevnenie prvého bicykla
1. Otočte pedále do polohy, ako jezobrazené na obrázku, a nasaďte
bicykel do osadenia kolies.
Skontrolujte, či bicykel stojí
vycentrovane na osadeniach
kolies.
2. Pripevnite krátky montážny držiak
na rám bicykla. Zaistite otáčaním
rukoväťou v smere hodinových
ručičiek.
3. Zaistite obidve kolesá bicykla do osadenia pre kolesá pomocou
popruhových držiakov.
4. Skontrolujte bicykel, či je správne zaistený.Výstraha
Zaistite, aby bola medzera medzi
bicyklom a vozidlom aspoň 5 cm.
Ak je to nutné, uvoľnite rukoväť a
vyklopte ju do strany.
Pripevnenie druhého bicykla
Pripevnenie druhého bicykla je
podobné ako pripevnenie prvého
bicykla. Musia sa však dodržať
niektoré dodatočné kroky:
1. Pred nasadením bicykla vždy pootočte pedále do správnejpolohy.

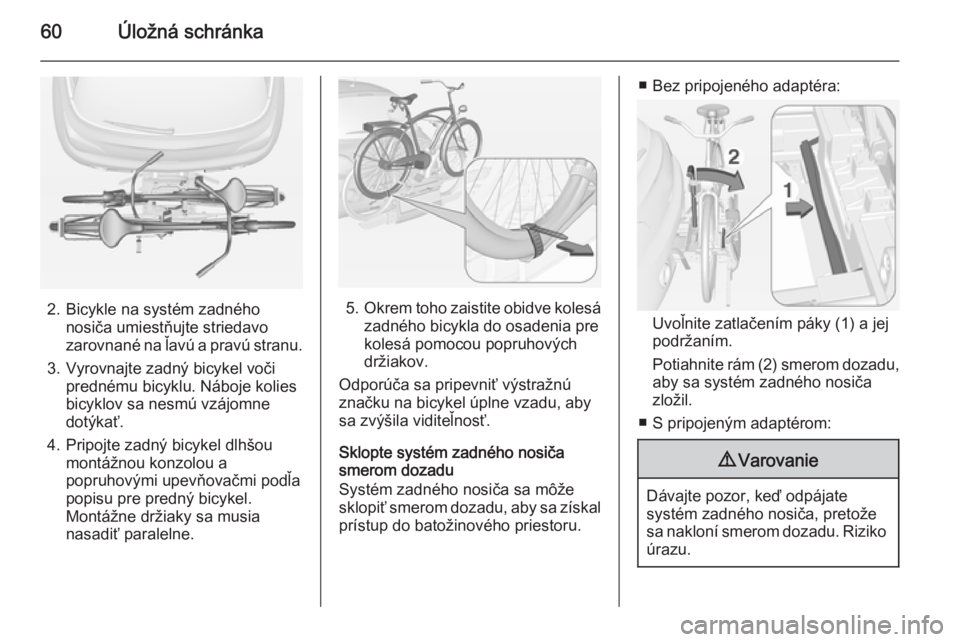

60Úložná schránka
2. Bicykle na systém zadnéhonosiča umiestňujte striedavo
zarovnané na ľavú a pravú stranu.
3. Vyrovnajte zadný bicykel voči prednému bicyklu. Náboje kolies
bicyklov sa nesmú vzájomne
dotýkať.
4. Pripojte zadný bicykel dlhšou montážnou konzolou a
popruhovými upevňovačmi podľa
popisu pre predný bicykel.
Montážne držiaky sa musia
nasadiť paralelne.5. Okrem toho zaistite obidve kolesá
zadného bicykla do osadenia pre
kolesá pomocou popruhových
držiakov.
Odporúča sa pripevniť výstražnú
značku na bicykel úplne vzadu, aby
sa zvýšila viditeľnosť.
Sklopte systém zadného nosiča
smerom dozadu
Systém zadného nosiča sa môže sklopiť smerom dozadu, aby sa získal
prístup do batožinového priestoru.
■ Bez pripojeného adaptéra:
Uvoľnite zatlačením páky (1) a jej
podržaním.
Potiahnite rám (2) smerom dozadu,
aby sa systém zadného nosiča zložil.
■ S pripojeným adaptérom:
9 Varovanie
Dávajte pozor, keď odpájate
systém zadného nosiča, pretože
sa nakloní smerom dozadu. Riziko
úrazu.

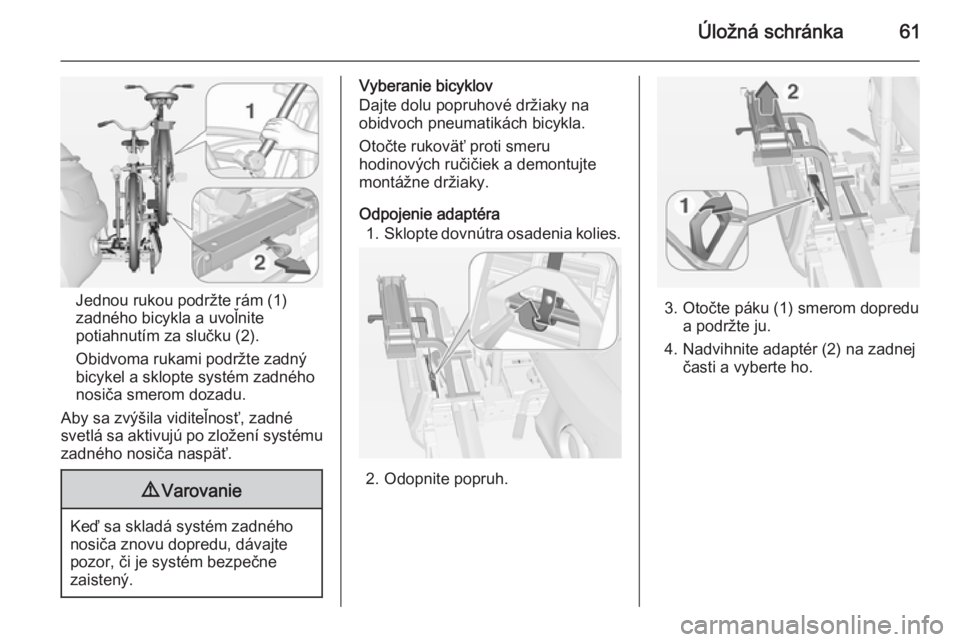

Úložná schránka61
Jednou rukou podržte rám (1)
zadného bicykla a uvoľnite
potiahnutím za slučku (2).
Obidvoma rukami podržte zadný bicykel a sklopte systém zadného
nosiča smerom dozadu.
Aby sa zvýšila viditeľnosť, zadné
svetlá sa aktivujú po zložení systému
zadného nosiča naspäť.
9 Varovanie
Keď sa skladá systém zadného
nosiča znovu dopredu, dávajte
pozor, či je systém bezpečne
zaistený.
Vyberanie bicyklov
Dajte dolu popruhové držiaky na
obidvoch pneumatikách bicykla.
Otočte rukoväť proti smeru
hodinových ručičiek a demontujte
montážne držiaky.
Odpojenie adaptéra 1. Sklopte dovnútra osadenia kolies.
2. Odopnite popruh.
3. Otočte páku (1) smerom dopredu
a podržte ju.
4. Nadvihnite adaptér (2) na zadnej časti a vyberte ho.

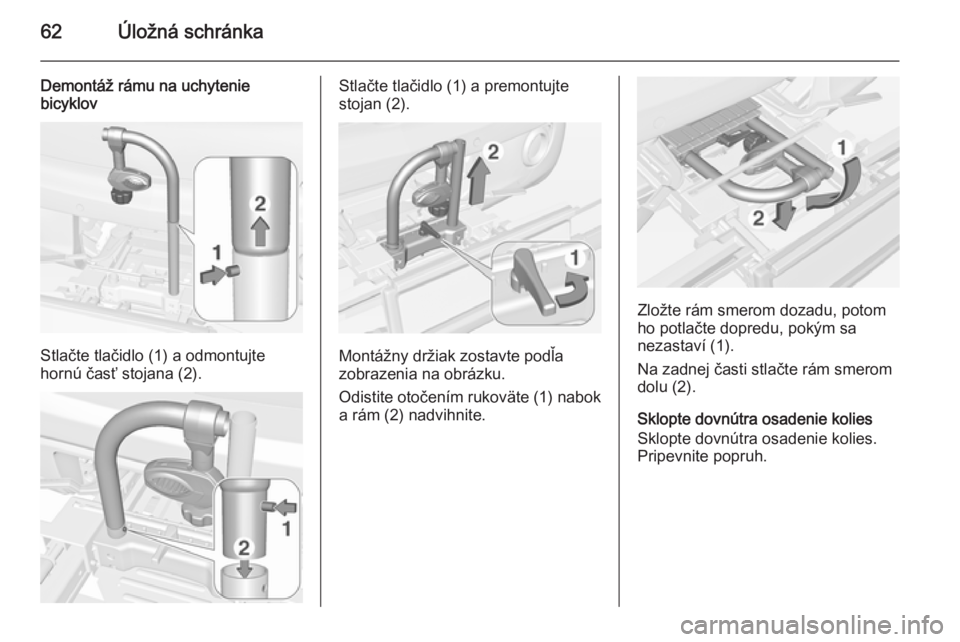

62Úložná schránka
Demontáž rámu na uchytenie
bicyklov
Stlačte tlačidlo (1) a odmontujte
hornú časť stojana (2).
Stlačte tlačidlo (1) a premontujte
stojan (2).
Montážny držiak zostavte podľa
zobrazenia na obrázku.
Odistite otočením rukoväte (1) nabok
a rám (2) nadvihnite.
Zložte rám smerom dozadu, potom
ho potlačte dopredu, pokým sa
nezastaví (1).
Na zadnej časti stlačte rám smerom
dolu (2).
Sklopte dovnútra osadenie kolies
Sklopte dovnútra osadenie kolies.
Pripevnite popruh.
