2015 OPEL ADAM Používateľská príručka (in Slovak)

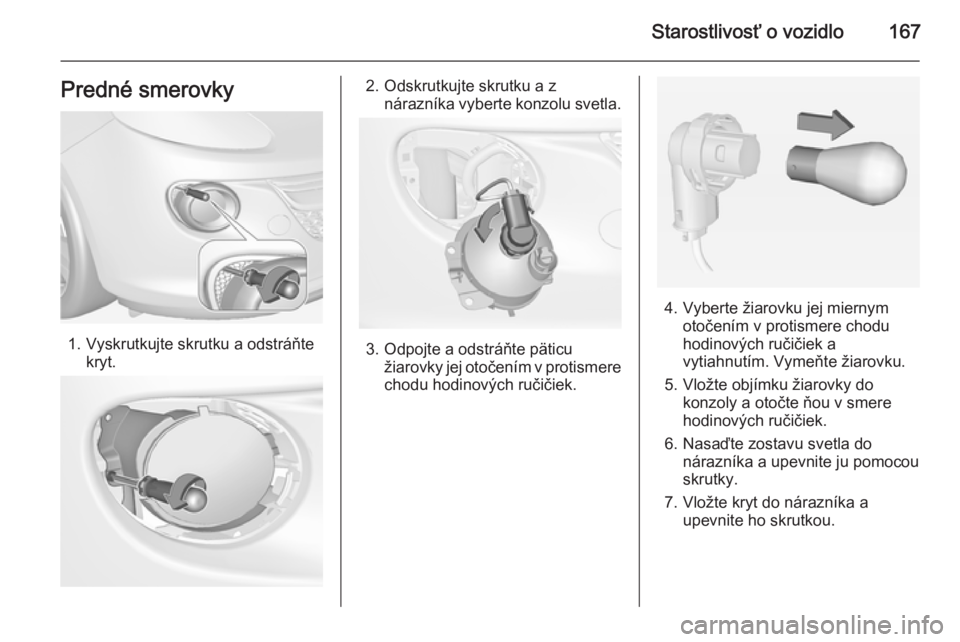

Starostlivosť o vozidlo167Predné smerovky
1. Vyskrutkujte skrutku a odstráňtekryt.
2. Odskrutkujte skrutku a znárazníka vyberte konzolu svetla.
3. Odpojte a odstráňte päticužiarovky jej otočením v protismere
chodu hodinových ručičiek.
4. Vyberte žiarovku jej miernym otočením v protismere chodu
hodinových ručičiek a
vytiahnutím. Vymeňte žiarovku.
5. Vložte objímku žiarovky do konzoly a otočte ňou v smere
hodinových ručičiek.
6. Nasaďte zostavu svetla do nárazníka a upevnite ju pomocou
skrutky.
7. Vložte kryt do nárazníka a upevnite ho skrutkou.

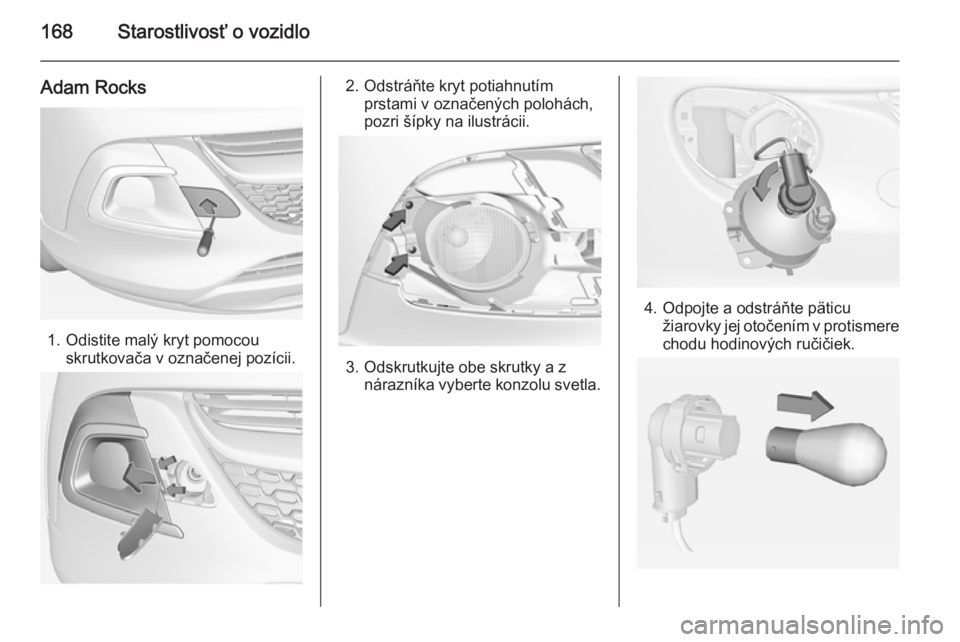

168Starostlivosť o vozidlo
Adam Rocks
1. Odistite malý kryt pomocouskrutkovača v označenej pozícii.
2. Odstráňte kryt potiahnutímprstami v označených polohách,
pozri šípky na ilustrácii.
3. Odskrutkujte obe skrutky a z nárazníka vyberte konzolu svetla.
4. Odpojte a odstráňte päticužiarovky jej otočením v protismere
chodu hodinových ručičiek.

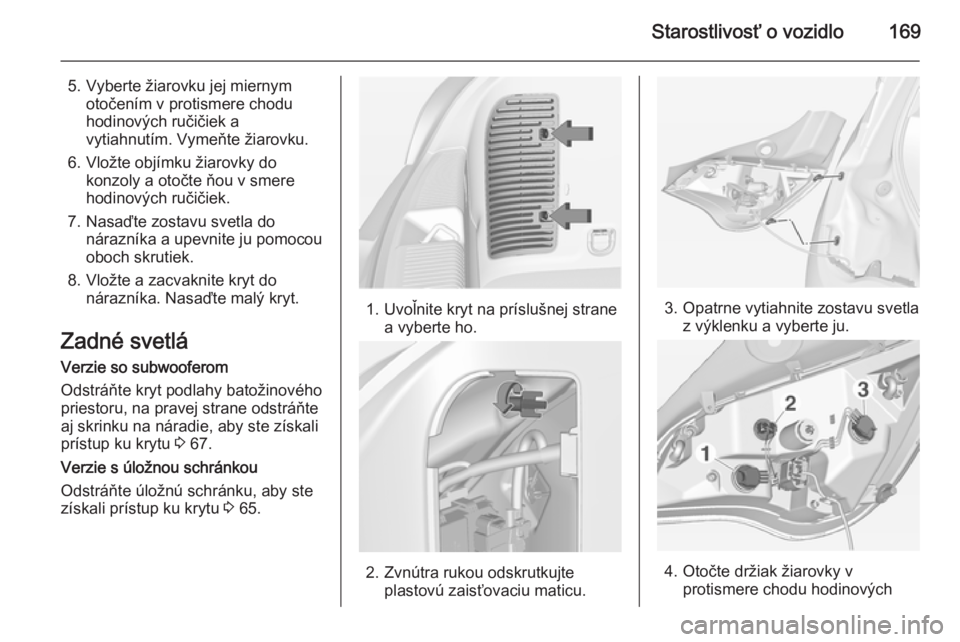

Starostlivosť o vozidlo169
5. Vyberte žiarovku jej miernymotočením v protismere chodu
hodinových ručičiek a
vytiahnutím. Vymeňte žiarovku.
6. Vložte objímku žiarovky do konzoly a otočte ňou v smere
hodinových ručičiek.
7. Nasaďte zostavu svetla do nárazníka a upevnite ju pomocou
oboch skrutiek.
8. Vložte a zacvaknite kryt do nárazníka. Nasaďte malý kryt.
Zadné svetlá Verzie so subwooferom
Odstráňte kryt podlahy batožinového
priestoru, na pravej strane odstráňte
aj skrinku na náradie, aby ste získali
prístup ku krytu 3 67.
Verzie s úložnou schránkou
Odstráňte úložnú schránku, aby ste
získali prístup ku krytu 3 65.
1. Uvoľnite kryt na príslušnej strane
a vyberte ho.
2. Zvnútra rukou odskrutkujteplastovú zaisťovaciu maticu.
3. Opatrne vytiahnite zostavu svetla z výklenku a vyberte ju.
4. Otočte držiak žiarovky v protismere chodu hodinových

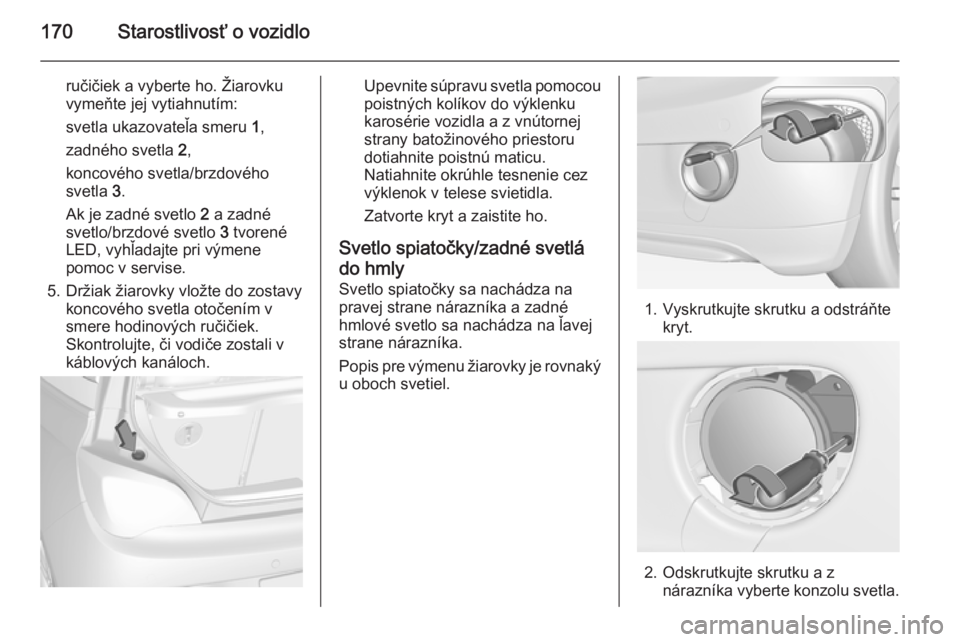

170Starostlivosť o vozidlo
ručičiek a vyberte ho. Žiarovku
vymeňte jej vytiahnutím:
svetla ukazovateľa smeru 1,
zadného svetla 2,
koncového svetla/brzdového
svetla 3.
Ak je zadné svetlo 2 a zadné
svetlo/brzdové svetlo 3 tvorené
LED, vyhľadajte pri výmene
pomoc v servise.
5. Držiak žiarovky vložte do zostavy koncového svetla otočením v
smere hodinových ručičiek.
Skontrolujte, či vodiče zostali v
káblových kanáloch.Upevnite súpravu svetla pomocou poistných kolíkov do výklenku
karosérie vozidla a z vnútornej
strany batožinového priestoru
dotiahnite poistnú maticu.
Natiahnite okrúhle tesnenie cez
výklenok v telese svietidla.
Zatvorte kryt a zaistite ho.
Svetlo spiatočky/zadné svetlá
do hmly Svetlo spiatočky sa nachádza na
pravej strane nárazníka a zadné
hmlové svetlo sa nachádza na ľavej
strane nárazníka.
Popis pre výmenu žiarovky je rovnaký u oboch svetiel.
1. Vyskrutkujte skrutku a odstráňte kryt.
2. Odskrutkujte skrutku a znárazníka vyberte konzolu svetla.

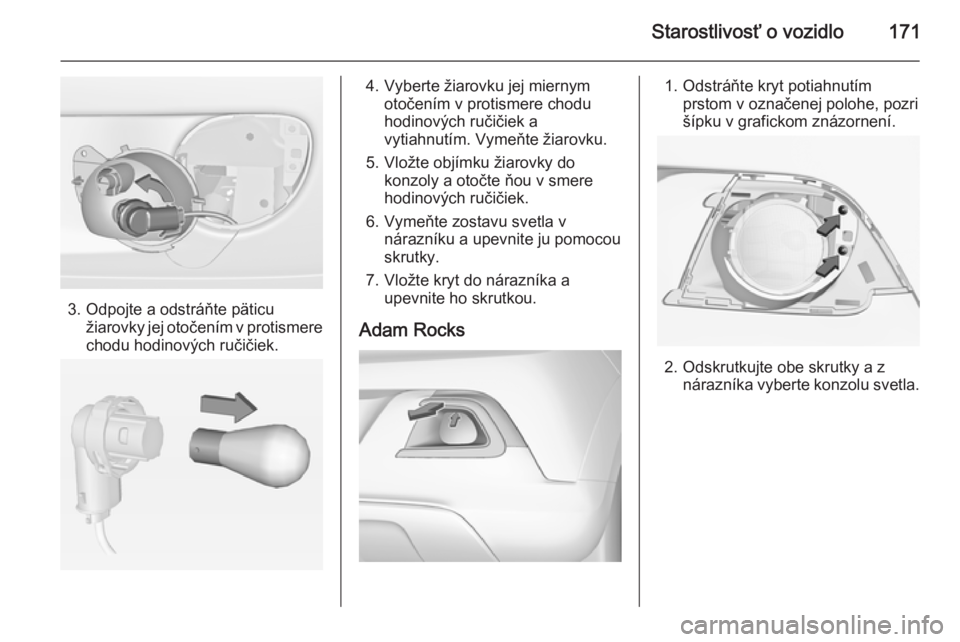

Starostlivosť o vozidlo171
3. Odpojte a odstráňte päticužiarovky jej otočením v protismere
chodu hodinových ručičiek.
4. Vyberte žiarovku jej miernym otočením v protismere chodu
hodinových ručičiek a
vytiahnutím. Vymeňte žiarovku.
5. Vložte objímku žiarovky do konzoly a otočte ňou v smere
hodinových ručičiek.
6. Vymeňte zostavu svetla v nárazníku a upevnite ju pomocou
skrutky.
7. Vložte kryt do nárazníka a upevnite ho skrutkou.
Adam Rocks1. Odstráňte kryt potiahnutím prstom v označenej polohe, pozrišípku v grafickom znázornení.
2. Odskrutkujte obe skrutky a z nárazníka vyberte konzolu svetla.

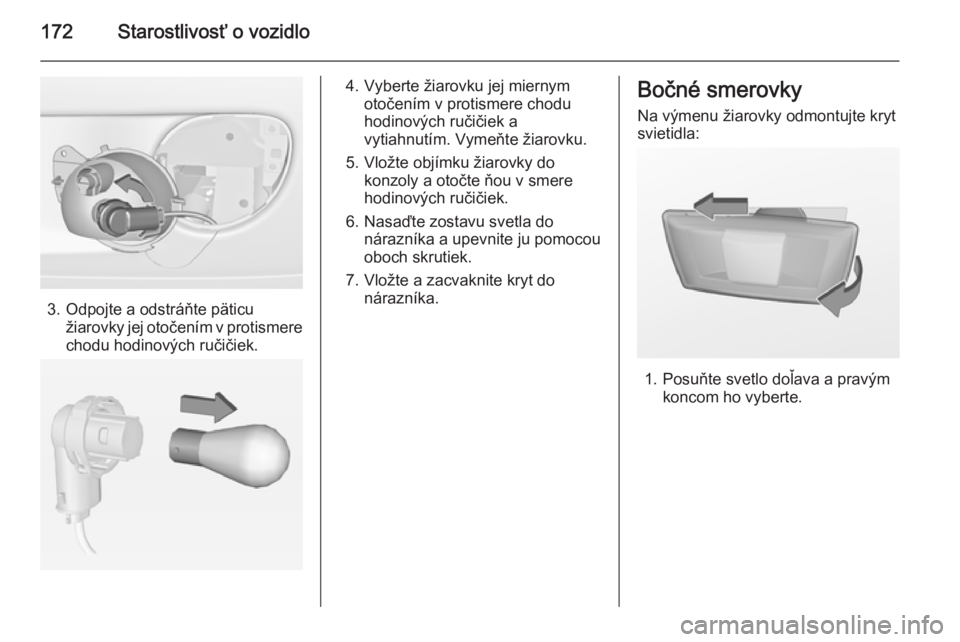

172Starostlivosť o vozidlo
3. Odpojte a odstráňte päticužiarovky jej otočením v protismere
chodu hodinových ručičiek.
4. Vyberte žiarovku jej miernym otočením v protismere chodu
hodinových ručičiek a
vytiahnutím. Vymeňte žiarovku.
5. Vložte objímku žiarovky do konzoly a otočte ňou v smere
hodinových ručičiek.
6. Nasaďte zostavu svetla do nárazníka a upevnite ju pomocou
oboch skrutiek.
7. Vložte a zacvaknite kryt do nárazníka.Bočné smerovky
Na výmenu žiarovky odmontujte krytsvietidla:
1. Posuňte svetlo doľava a pravým koncom ho vyberte.

Starostlivosť o vozidlo173
2. Otočte držiak žiarovky vprotismere chodu hodinových
ručičiek a vyberte ho z telesa.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočte ním v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, posuňte
svetlo doľava a vložte pravý
koniec.
Osvetlenie evidenčného
čísla
1. Zasuňte skrutkovač do otvoru na kryte, zatlačte na stranu a uvoľnite
pružinu.
2. Vyberte svietidlo smerom nadol. Neťahajte za vodiče.

174Starostlivosť o vozidlo
3. Vyberte držiak žiarovky z telesasvietidla jeho otočením v
protismere chodu hodinových
ručičiek.
4. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
5. Vložte držiak žiarovky do telesa svietidla a otočte ho v smere
chodu hodinových ručičiek.
6. Vložte svietidlo do nárazníka a nechajte ho zapadnúť.
Osvetlenie interiéru
Stropné svetlo, svetlá na čítanie
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie nákladného
priestoru
Žiarovky nechajte vymeniť v
odbornom servise.
Stropné osvetlenie interiéru Žiarovky nechajte vymeniť v
odbornom servise.Ambientné osvetlenie
Žiarovky nechajte vymeniť v
odbornom servise.
Hviezdny svetelný panel
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie prístrojovej
dosky Žiarovky nechajte vymeniť v
odbornom servise.Elektrická sústava
Poistky Údaje na náhradnej poistke sa musiazhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú dve
poistkové skrinky:
■ v ľavej prednej časti motorového priestoru,
■ u vozidiel s ľavostranným riadením za spínačom osvetlenia alebo v
prípade vozidiel s pravostranným riadením za odkladacou schránkou
v palubnej doske.
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
