2015 MAZDA MODEL CX-5 key

3-3
Antes de Conduzir
Chaves
Para utilizar a chave auxiliar, pressione o
manípulo e retire a chave (comando
transmissor).Este sistema permite utilizar os botões da
chave para trancar e destrancar as portas e
a tampa do compartimento de bagagens.
O sistema permite ligar o motor sem
necessidade de retirar a chave da mala ou
do bolso.
Também é possível operar o sistema anti-
roubo em veículos equipados com o
referido sistema.
Pressione os botões lenta e cuidadosamente.
As avarias ou avisos do sistema são
indicados pelas seguintes luzes ou
avisadores sonoros.
Para veículos com painel de instrumentos
tipo A, verifique a mensagem apresentada
para mais informações e, se necessário,
solicite a inspeção do veículo num
reparador qualificado, recomendamos um
Reparador Autorizado Mazda de acordo
com a indicação.
•Luz Avisadora KEY (Vermelha)
Consulte Luzes Avisadoras/
Indicadoras na página 4-33.
•Avisador Sonoro de Ignição Não
Desligada (STOP)
Consulte Avisador Sonoro de Ignição
Não Desligada (STOP) na página 7-48.
•Som de Aviso de Chave Retirada do
Ve í c u l o
Consulte Som de Aviso de Chave
Retirada do Veículo na página 7-48.
Se ocorrer algum problema com a chave,
consulte um reparador qualificado,
recomendamos um Reparador
Autorizado Mazda.
Se a sua chave for extraviada ou furtada,
desloque-se com os restantes comandos
transmissores a um Reparador Autorizado
Mazda o mais rápido possível, de forma a
substituir e desativar a chave extraviada
ou furtada.
NOTA
•O condutor deve transportar a chave
de modo a que o sistema funcione
corretamente.
•Mantenha sempre uma chave de
substituição, para o caso de perder
alguma das chaves. Se tal acontecer,
contacte um Reparador Autorizado
Mazda o mais rapidamente possível.
Chave auxiliar
Placa do código da chave
Comando transmissor
Manípulo
Sistema de Entrada
sem Chave

3-4
Antes de Conduzir
Chaves
WComando transmissor
Alterações ou modificações cuja
conformidade não seja expressamente
aprovada pela parte responsável,
poderão impedir a utilização do sistema.
NOTA
•O funcionamento do sistema de
entrada sem chave poderá variar
consoante as condições do local.
•O sistema de entrada sem chave está
totalmente operacional
(trancamento / destrancamento das
portas / tampa do compartimento de
bagagens) quando o botão de
arranque está na posição off.
O sistema não opera se o botão de
arranque do motor estiver noutra
posição diferente de OFF.
•Se a chave não funcionar quando
um dos botões é pressionado ou se o
raio de alcance for reduzido, a pilha
poderá estar fraca. Para instalar uma
pilha nova, consulte Substituição da
Pilha (página 6-42).
•A vida útil da bateria é cerca de um
ano. Substitua a pilha por uma nova
se a luz indicadora KEY (verde)
piscar no painel de instrumentos.
É recomendado substituir a pilha
uma vez por ano porque a luz
indicadora/avisadora pode não
acender ou piscar consoante a taxa
de esgotamento da pilha.
CUIDADONOTA
•Podem ser obtidas chaves adicionais
num Reparador Autorizado Mazda.
Podem ser utilizadas até 6 chaves
por veículo com as funções
avançadas. Transporte todas as
chaves até um Reparador
Autorizado Mazda quando forem
necessárias chaves adicionais.
NOTA
•(Modelos Europeus)
Os faróis ligam/desligam operando
o comando transmissor.
Consulte Sistema de Iluminação de
Partida na página 4-85.
•(Com sistema anti-roubo)
As luzes de emergência piscam
quando o sistema é armado ou
desligado.
Consulte Sistema Anti-Roubo
(Modelos Europeus) na página 3-48.
Consulte Sistema Anti-Roubo
(Exceto Modelos Europeus) na
página 3-52.
Botões Luz indicadora de funcionamento

4-4
Durante a Condução
Arranque/Paragem do Motor
1. Certifique-se que transporta a chave.
2. Os ocupantes deverão colocar os cintos
de segurança.
3. Certifique-se que o travão de
estacionamento está acionado.
4. Continue a pressionar o pedal dos
travões até o motor ligar.
5.(Caixa de velocidades manual)
Continue a pressionar o pedal da
embraiagem de modo firme até o
motor ligar.
(Caixa de velocidades automática)
Coloque a alavanca de velocidades na
posição de estacionamento (P). Se
necessitar ligar o motor enquanto o
veículo estiver em movimento,
coloque a alavanca de velocidades
na posição (N).6. Verifique se a luz indicadora KEY
(verde) (se equipado) no painel de
instrumentos e a luz indicadora do botão
de arranque do motor (verde) ligam.
NOTA
•Após o arranque a frio do motor, o
regime aumenta e poderá ser ouvido
um zumbido do compartimento do
motor.
Isto deve-se à melhoria da filtragem
dos gases de escape e não significa
qualquer avaria de componentes.
NOTA
(Caixa de velocidades manual)
O motor de arranque não funcionará se
o pedal da embraiagem não for
pressionado suficientemente.
(Caixa de velocidades automática)
O motor de arranque não funcionará se
a alavanca de velocidades não estiver
na posição P ou N e o pedal dos
travões não for pressionado
suficientemente.
NOTA
•Se a luz indicadora do botão de
arranque do motor (verde) piscar,
verifique se transporta a chave (para
veículos com painel de instrumentos
tipo A, (página 4-33), as mensagens
são indicadas no painel de
instrumentos).
•Se a luz indicadora do botão de
arranque do motor (verde) piscar com
a chave na sua posse, toque a chave no
botão de arranque do motor e ligue o
mesmo (para veículos com painel de
instrumentos tipo A (página 4-33), as
mensagens são indicadas no painel de
instrumentos). Consulte Função de
Arranque do Motor Quando a Pilha da
Chave Estiver Gasta na página 4-8.
Luz indicadora

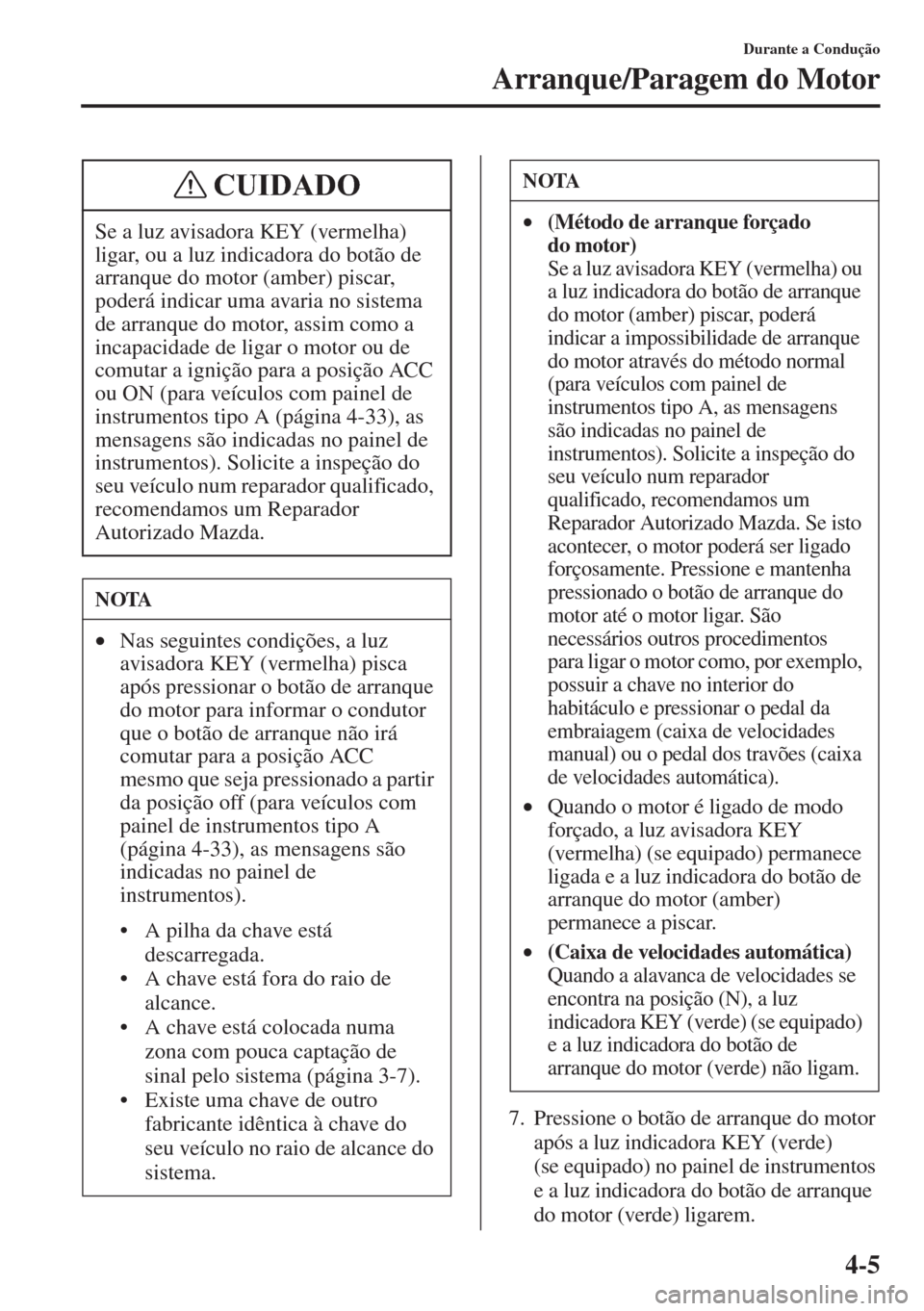

4-5
Durante a Condução
Arranque/Paragem do Motor
7. Pressione o botão de arranque do motor
após a luz indicadora KEY (verde)
(se equipado) no painel de instrumentos
e a luz indicadora do botão de arranque
do motor (verde) ligarem. Se a luz avisadora KEY (vermelha)
ligar, ou a luz indicadora do botão de
arranque do motor (amber) piscar,
poderá indicar uma avaria no sistema
de arranque do motor, assim como a
incapacidade de ligar o motor ou de
comutar a ignição para a posição ACC
ou ON (para veículos com painel de
instrumentos tipo A (página 4-33), as
mensagens são indicadas no painel de
instrumentos). Solicite a inspeção do
seu veículo num reparador qualificado,
recomendamos um Reparador
Autorizado Mazda.
NOTA
•Nas seguintes condições, a luz
avisadora KEY (vermelha) pisca
após pressionar o botão de arranque
do motor para informar o condutor
que o botão de arranque não irá
comutar para a posição ACC
mesmo que seja pressionado a partir
da posição off (para veículos com
painel de instrumentos tipo A
(página 4-33), as mensagens são
indicadas no painel de
instrumentos).
• A pilha da chave está
descarregada.
• A chave está fora do raio de
alcance.
• A chave está colocada numa
zona com pouca captação de
sinal pelo sistema (página 3-7).
• Existe uma chave de outro
fabricante idêntica à chave do
seu veículo no raio de alcance do
sistema.
CUIDADONOTA
•(Método de arranque forçado
do motor)
Se a luz avisadora KEY (vermelha) ou
a luz indicadora do botão de arranque
do motor (amber) piscar, poderá
indicar a impossibilidade de arranque
do motor através do método normal
(para veículos com painel de
instrumentos tipo A, as mensagens
são indicadas no painel de
instrumentos). Solicite a inspeção do
seu veículo num reparador
qualificado, recomendamos um
Reparador Autorizado Mazda. Se isto
acontecer, o motor poderá ser ligado
forçosamente. Pressione e mantenha
pressionado o botão de arranque do
motor até o motor ligar. São
necessários outros procedimentos
para ligar o motor como, por exemplo,
possuir a chave no interior do
habitáculo e pressionar o pedal da
embraiagem (caixa de velocidades
manual) ou o pedal dos travões (caixa
de velocidades automática).
•Quando o motor é ligado de modo
forçado, a luz avisadora KEY
(vermelha) (se equipado) permanece
ligada e a luz indicadora do botão de
arranque do motor (amber)
permanece a piscar.
•(Caixa de velocidades automática)
Quando a alavanca de velocidades se
encontra na posição (N), a luz
indicadora KEY (verde) (se equipado)
e a luz indicadora do botão de
arranque do motor (verde) não ligam.

4-10
Durante a Condução
Arranque/Paragem do Motor
WOperação de Emergência para
Ligar o Motor
Se a luz avisadora KEY (vermelha) ou a
luz indicadora do botão de arranque do
motor (amber) piscar, poderá indicar a
impossibilidade de arranque do motor
através do método normal (para veículos
com painel de instrumentos tipo A, as
mensagens são indicadas no painel de
instrumentos). Solicite a inspeção do seu
veículo num reparador qualificado,
recomendamos um Reparador Autorizado
Mazda. Se isto acontecer, o motor poderá
ser ligado forçosamente. Pressione e
mantenha pressionado o botão de
arranque do motor até o motor ligar. São
necessários outros procedimentos para
ligar o motor como, por exemplo, possuir
a chave no interior do habitáculo e
pressionar o pedal da embraiagem (caixa
de velocidades manual) ou o pedal dos
travões (caixa de velocidades automática).1. Pare completamente o veículo.
2.(Caixa de velocidades manual)
Coloque a alavanca de velocidades em
ponto-morto.
(Caixa de velocidades automática)
Coloque a alavanca de velocidades na
posição P.
3. Pressione o botão de arranque do motor
para desligar o motor. A ignição
comuta para a posição off.
Desligar o Motor
Não desligue o motor com o veículo
em movimento:
É perigoso desligar o motor com o
veículo em movimento por qualquer
motivo, exceto em caso de emergência.
Ao desligar o motor enquanto o
veículo estiver em movimento irá
resultar numa redução da potência
de travagem devido ao não
funcionamento do sistema hidráulico
dos travões, podendo causar um
acidente e graves ferimentos.
Quando abandonar o veículo,
certifique-se que o botão de arranque
do motor é pressionado para a
posição off.
AVISO
CUIDADO

4-11
Durante a Condução
Arranque/Paragem do Motor
WParagem de Emergência
do Motor
Pressionar continuamente o botão de
arranque do motor ou pressioná-lo, várias
vezes, rapidamente enquanto o motor está
ligado ou o veículo está a circular, fará
com que o motor seja, de imediato,
desligado. A ignição comuta para ACC.
NOTA
•(SKYACTIV-G 2.0,
SKYACTIV-G 2.5)
A ventoinha elétrica no
compartimento do motor poderá
ligar, durante alguns minutos após a
ignição ser comutada da posição ON
para a posição OFF, esteja o A/C
ligado ou desligado, para arrefecer
rapidamente o compartimento
do motor.
•Se o sistema detetar que o nível de
carga da pilha da chave é baixo
quando a ignição é comutada de ON
para ACC ou OFF, é indicado o
seguinte.
Substitua a pilha por uma nova
antes que a chave se torne
inutilizável.
Consulte Substituição da Pilha da
Chave na página 6-42.
(Veículo equipado com painel de
instrumentos Tipo A
*1)
É indicada uma mensagem no ecrã
do painel de instrumentos.
*1 Consulte Tipo A na página 4-33.
(Veículo equipado com painel de
instrumentos Tipo B
*2)
A luz indicadora KEY (verde) pisca
durante aproximadamente
30 segundos.
*2 Consulte Tipo B na página 4-39.
•(Caixa de velocidades
automática)
Se o motor for desligado com a
alavanca de velocidades noutra
posição diferente de P, a ignição
comuta para a posição ACC.

4-37
Durante a Condução
Painel de Instrumentos e Indicadores
IndicadorLuzes Avisadoras/IndicadorasPágina
Luz Avisadora dos Cintos de Segurança 4-53
Indicação de Aviso de Porta Aberta 4-54
Indicação de Aviso de Tampa do Compartimento de Bagagens Aberta 4-55
Luz Avisadora 120 km/h 4-27
Indicação de Aviso de Velocidade do Veículo
Aviso de Baixo Nível do Líquido de Lavagem 4-55
Luz Avisadora do Sistema de Monitorização da Pressão dos Pneus 4-56
Indicação KEY 4-58
Luz Avisadora dos Faróis LED Adaptativos (Amber)/ Luz Indicadora (Verde) 4-60
Luz Avisadora (Amber)/Luz Indicadora (Verde) do Sistema de Controlo das
Luzes de Máximos (HBC)4-60
Luz Indicadora de Pré-Aquecimento 4-61
Indicação do Filtro de Partículas Diesel 4-61
Indicação da Chave Inglesa 4-62
Indicação de Aviso de Baixa Temperatura Ambiente 4-62

4-41
Durante a Condução
Painel de Instrumentos e Indicadores
IndicadorLuzes Avisadoras/IndicadorasPágina
Luz Avisadora de Baixo Nível do Líquido de Lavagem 4-55
Luz Avisadora do Sistema de Monitorização da Pressão dos Pneus 4-56
Luz Avisadora KEY (Vermelha)/Luz Indicadora KEY (Verde) 4-58
Luz Avisadora (Amber)/Luz Indicadora (Verde) do Sistema de Controlo das
Luzes de Máximos (HBC)4-60
Luz Indicadora de Pré-Aquecimento 4-61
Luz Indicadora do Filtro de Partículas Diesel 4-61
Luz Indicadora da Chave Inglesa 4-62
Indicação de Aviso de Baixa Temperatura Ambiente 4-62
Luz Indicadora TCS/DSC 4-63
Luz Indicadora TCS OFF 4-63
Luz Indicadora de Baixa Temperatura do Líquido de Arrefecimento do
Motor (Azul)4-64
Indicador de Posição da Alavanca de Velocidades 4-64
Luz Indicadora das Luzes de Máximos 4-65
Luz Indicadora das Luzes de Mudança de Direção/Luzes de Emergência 4-65
Luz Indicadora de Segurança 4-65
Luz Indicadora Principal da Velocidade de Cruzeiro (Amber)/Luz Indicadora
da Velocidade de Cruzeiro Definida (Verde)4-66
