2015 MAZDA MODEL CX-5 TPMS

qAdvertencia de nivel bajo del
líquido del lavadorí
Tipo B
Esta luz de advertencia permanece
encendido durante algunos segundos
cuando el encendido se gira a ON.
Tipo A/Tipo B
Esta advertencia/indicación de advertencia
indica que el nivel del líquido del lavador
está bajo. Agregue líquido (página 6-37).
qAdvertencia del sistema de monitoreo
de presión de aire de los neumáticosí
Esta luz de advertencia se enciende
durante algunos segundos cuando el
encendido se gira a ON.
La advertencia se enciende y se escucha
un bip cuando la presión de aire es
demasiado bajo en uno o más neumáticos,
y destella cuando hay un
malfuncionamiento en el sistema.
ADVERTENCIA
Si la luz de advertencia del sistema de
monitoreo de presión de aire de los
neumáticos se enciende o destella, o la
advertencia sonora de presión de aire
de los neumáticos suena, disminuya la
velocidad del vehículo inmediatamente
y evite maniobras o frenar
bruscamente:
Si la luz de advertencia del sistema de
monitoreo de presión de aire de los
neumáticos se enciende o destella, o la
advertencia sonora de presión de aire
de los neumáticos suena, será
peligroso conducir el vehículo a alta
velocidad, o realizar maniobras o
frenar bruscamente. La
maniobrabilidad del vehículo
disminuirá y podría resultar en un
accidente.
Para determinar si tiene una pequeña
pérdida o un neumático desinflado,
estacione en un lugar seguro donde
pueda verificar visualmente la
condición del neumático y determine
si tiene suficiente aire para continuar
hasta un lugar donde se pueda
agregar aire y el sistema monitorear
de nuevo por un técnico experto, le
recomendamos un técnico autorizado
Mazda o un centro de reparación de
neumáticos.
No ignore la luz de advertencia
TPMS:
Ignorar la luz de advertencia TPMS es
peligroso, incluso si sabe por que está
encendida. Haga que solucionen el
problema lo antes posible antes de se
convierta en un problema mayor que
pueda resultar en una falla del
neumático y un accidente serio.
4-60
Cuando conduce
íAlgunos modelos.
Grupo de instrumentos y pantalla

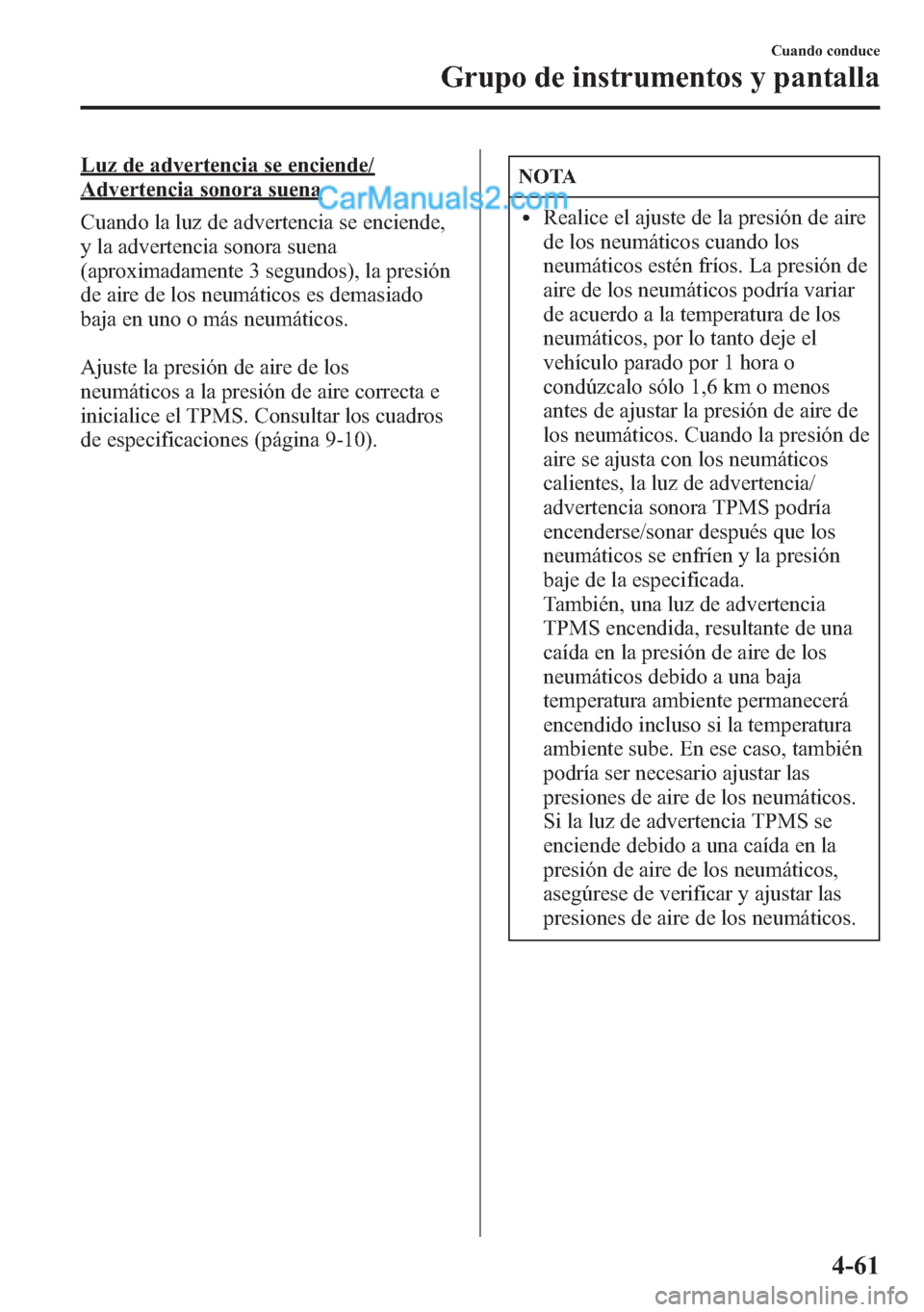

Luz de advertencia se enciende/
Advertencia sonora suena
Cuando la luz de advertencia se enciende,
y la advertencia sonora suena
(aproximadamente 3 segundos), la presión
de aire de los neumáticos es demasiado
baja en uno o más neumáticos.
Ajuste la presión de aire de los
neumáticos a la presión de aire correcta e
inicialice el TPMS. Consultar los cuadros
de especificaciones (página 9-10).NOTA
lRealice el ajuste de la presión de aire
de los neumáticos cuando los
neumáticos estén fríos. La presión de
aire de los neumáticos podría variar
de acuerdo a la temperatura de los
neumáticos, por lo tanto deje el
vehículo parado por 1 hora o
condúzcalo sólo 1,6 km o menos
antes de ajustar la presión de aire de
los neumáticos. Cuando la presión de
aire se ajusta con los neumáticos
calientes, la luz de advertencia/
advertencia sonora TPMS podría
encenderse/sonar después que los
neumáticos se enfríen y la presión
baje de la especificada.
También, una luz de advertencia
TPMS encendida, resultante de una
caída en la presión de aire de los
neumáticos debido a una baja
temperatura ambiente permanecerá
encendido incluso si la temperatura
ambiente sube. En ese caso, también
podría ser necesario ajustar las
presiones de aire de los neumáticos.
Si la luz de advertencia TPMS se
enciende debido a una caída en la
presión de aire de los neumáticos,
asegúrese de verificar y ajustar las
presiones de aire de los neumáticos.
Cuando conduce
Grupo de instrumentos y pantalla
4-61

NOTA
lLos neumáticos pierden un poco de
aire naturalmente a través del tiempo
y el TPMS no puede indicar si los
neumáticos están quedando
desinflados o están completamente
desinflados. Sin embargo, ya sea que
encuentre un neumático desinflado
entre los cuatro, eso es una
indicación de problemas; haga que
alguien conduzca lentamente el
vehículo hacia delante para
inspeccionar un neumático
desinflado por cortes y objetos de
metal saliendo de la banda de
rodamiento o la pared lateral. Ponga
unas gotas de agua en el vástago de
la válvula para ver si salen burbujas
debido a una válvula defectuosa. Las
pérdidas se deben de solucionar de
otra manera que simplemente
agregando aire al neumático pues las
pérdidas son peligrosas, llévelo a un
técnico experto, le recomendamos un
técnico autorizado Mazda.
Si la luz de advertencia se vuelve a
encender incluso después que se ajusta la
presión de aire de los neumáticos y se
inicializa el TPMS, puede haber un
pinchadura. Cambie el neumático
desinflado por el neumático de repuesto
temporario (página 7-15).
La luz de advertencia destella
Si el sistema de monitoreo de presión de
aire de los neumáticos tiene un
malfuncionamiento, la luz de advertencia
de presión de aire de los neumáticos
destellará aproximadamente 1 minuto
cuando el encendido se encuentra en ON
y luego continúa encendida. Haga
verificar su vehículo por un técnico
experto, le recomendamos un técnico
autorizado Mazda tan pronto como sea
posible.
qIndicación de advertencia/
Advertencia (Roja)/Indicador
(Verde) KEY
Tipo A
“Fallo del sistema sin llave”se exhibe
Este mensaje se exhibe si el sistema de
arranque a botón & la entrada sin llave
avanzada tiene un problema.
Consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
4-62
Cuando conduce
Grupo de instrumentos y pantalla

Sistema de monitoreo de presión de neumáticos
lEl sistema de monitoreo de presión de neumáticos (TPMS) monitorea la presión de aire
de los cuatro neumáticos. Si la presión de aire de uno o varios neumáticos disminuye, el
sistema le advierte al conductor mediante la luz de advertencia de sistema de monitoreo
de presión de neumáticos en el grupo de instrumentos (la advertencia también se
indicará en la exhibición en el grupo de instrumentos tipo A
*1) y mediante un pitido. El
sistema monitorea las presiones de aire de los neumáticos indirectamente usando los
datos enviados desde los sensores de velocidad de ruedas de ABS.
Para permitir que el sistema funcione correctamente, se deberá inicializar el sistema con
la presión de aire de los neumáticos especificada (valor en la etiqueta de presión de aire
de los neumáticos). Siga el procedimiento y realice la inicialización.
*1 Consulte la sección Tipo A en la página 4-36.
lPara vehículos con grupo de instrumentos tipo A*1, verifique la condición del vehículo o
hágalo inspeccionar en un técnico experto, le recomendamos un técnico autorizado
Mazda de acuerdo con la indicación.
*1 Consulte la sección Tipo A en la página 4-36.
lUn malfuncionamiento del sistema o en las condiciones de funcionamiento se indica
mediante una advertencia.
Consulte la sección Luces de advertencia/indicadores en la página 4-36.
Consulte la sección Advertencia sonora de presión de aire de los neumáticos en la
página 7-54.
Sensor de velocidad de rueda de ABS
4-230
Cuando conduce
Sistema de monitoreo de presión de neumáticos

PRECAUCION
Cada neumático, incluyendo el de repuesto (si existiera), debe ser verificado
mensualmente en frío e inflado a la presión de aire recomendada por el fabricante del
vehículo en la placa del vehículo o la etiqueta de presión de aire de los neumáticos. (Si
su vehículo tiene neumáticos de un tamaño diferente que el indicado en la placa del
vehículo o la etiqueta de presión de aire de los neumáticos, deberá determinar la presión
de aire adecuada para esos neumáticos.)
Como una función de seguridad adicional, su vehículo está equipado con un sistema de
monitoreo de presión de aire de los neumáticos (TPMS) que enciende un indicador de
presión de aire baja cuando un o más neumáticos están significativamente desinflados.
De acuerdo con eso, cuando el indicador de presión de aire baja se enciende, deberá
detener la marcha y verificar sus neumáticos lo antes posible, e inflarlos la presión de
aire adecuada. Conducir con un neumático significativamente desinflado provocará un
sobrecalentamiento del neumático y puede hacer que el neumático falle. Un neumático
desinflado también reduce la eficiencia de energía y la vida útil del neumático, y podría
afectar el manejo y la capacidad de frenado.
Tenga en cuenta que el TPMS no es un sustituto del mantenimiento adecuado del
neumático, y que es responsabilidad del conductor mantener la presión correcta de los
neumáticos, incluso si el nivel de aire que el neumático está desinflado no ha alcanzado
el nivel para encender el indicador de presión de aire baja del TPMS.
Su vehículo también ha sido equipado con un indicador de malfuncionamiento de TPMS
para indicar cuando el sistema no está funcionando bien.
El indicador de malfuncionamiento de TPMS se combina con el indicador de presión de
aire baja. Cuando el sistema detecta un malfuncionamiento, el indicador destellará
durante aproximadamente un minuto y luego permanecerá continuamente encendido.
Esta secuencia continuará durante las siguiente veces que se arranque el vehículo
mientras exista el malfuncionamiento. Cuando el indicador de malfuncionamiento está
encendido, el sistema podría no ser capaz de detectar o indicar una baja presión de aire
tal cual lo esperado. Los malfuncionamientos del TPMS podría ocurrir por varias
razones, incluyendo el cambio de un neumático o la instalación de neumáticos o ruedas
diferentes que impidan que el TPMS funcione correctamente. Verifique siempre el
indicador de malfuncionamiento del TPMS después de cambiar uno o más de los
neumáticos o ruedas en su vehículo para asegurarse que el cambio de un neumático o la
instalación de neumáticos o ruedas diferentes permite que el TPMS continúe
funcionando correctamente.
Para evitar falsas lecturas, el sistema prueba durante un tiempo antes de indicar un
problema. Como resultado no registrará instantáneamente cuando un neumático se
desinfla rápidamente o explota.
Cuando conduce
Sistema de monitoreo de presión de neumáticos
4-231

*13 Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, cambie el aceite de
diferencial trasero cada 45.000 km.
a) Se remolca un trailer o usar un portaequipajes en el techo
b) Se conduce en zonas con mucho polvo, arena o humedad
c) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
d) Se realizan trayectos cortos de menos de 16 km
*14 Si este componente se sumerge en agua, se debe cambiar el aceite.
*15 Se recomienda la rotación de los neumáticos cada 10.000 km.
*16 La inicialización del sistema de monitoreo de presión de aire de los neumáticos (TPMS) se debe realizar de
manera que el sistema funcione normalmente (si existiera).
*17 Verifique la fecha de vencimiento del líquido de reparación de neumático cada año cuando realice el
mantenimiento periódico. Cambie la botella de líquido de reparación de neumático por una nueva antes de la
fecha de vencimiento.
Mantenimiento y cuidado
Programa de mantenimiento
6-7

*2 También inspeccione las correas de mando del acondicionador de aire, si existieran.
Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, inspeccione las correas de
mando cada 10.000 km o menos.
a) Se conduce en zonas con mucho polvo
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
d) Conduciendo en condiciones extremadamente calurosas
e) Conduciendo continuamente en condiciones montañosas
*3 Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, cambie el aceite y el filtro
de aceite cada 10.000 km o menos.
a) Se conduce en zonas con mucho polvo
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
d) Conduciendo en condiciones extremadamente calurosas
e) Conduciendo continuamente en condiciones montañosas
*4 Para SKYACTIV-D 2.2, reponga los datos de aceite de motor después de agregar aceite de motor.
*5 Si el vehículo se usa en zonas extremadamente polvorientas o arenosas, limpie y si fuera necesario, cambie el
filtro de aire más seguido que los intervalos recomendados.
*6 Se recomienda usar FL-22 al cambiar el refrigerante de motor. Usar un refrigerante de motor diferente de FL-
22 podría causar serios daños al motor y el sistema de enfriamiento.
*7 Inspeccione el nivel de electrolito de la batería, la gravedad específica y la experiencia exterior. La batería
sellada sólo requiere una inspección del aspecto exterior.
*8 Si se usan mucho los frenos (por ejemplo, conduciendo continuamente exigido o en la montaña) o si el
vehículo se usa en climas extremadamente húmedos, cambie el líquido de frenos todos los años.
*9 Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, cambie el aceite de
diferencial trasero cada 45.000 km.
a) Se remolca un trailer o usar un portaequipajes en el techo
b) Se conduce en zonas con mucho polvo, arena o humedad
c) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
d) Se realizan trayectos cortos de menos de 16 km
*10 Si este componente se sumerge en agua, se debe cambiar el aceite.
*11 La inicialización del sistema de monitoreo de presión de aire de los neumáticos (TPMS) se debe realizar de
manera que el sistema funcione normalmente (si existiera).
*12 Verifique la fecha de vencimiento del líquido de reparación de neumático cada año cuando realice el
mantenimiento periódico. Cambie la botella de líquido de reparación de neumático por una nueva antes de la
fecha de vencimiento.
6-10
Mantenimiento y cuidado
Programa de mantenimiento

*4 Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, cambie el filtro de aceite de
motor cada 5.000 km o 6 meses.
a) El propósito de uso del vehículo es automóvil de policía, taxi o automóvil de escuela de choferes.
b) Se conduce en zonas con mucho polvo
c) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
d) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
e) Conduciendo en condiciones extremadamente calurosas
f) Conduciendo continuamente en condiciones montañosas
*5 Se recomienda usar FL-22 al cambiar el refrigerante de motor. Usar un refrigerante de motor diferente de FL-
22 podría causar serios daños al motor y el sistema de enfriamiento.
*6 Si el vehículo se usa en áreas polvorientas o con arena, limpie los filtros de aire cada 7.500 km o 6 meses.
*7 Inspeccione el nivel de electrolito de la batería, la gravedad específica y la experiencia exterior.
*8 Si se usan mucho los frenos (por ejemplo, conduciendo continuamente exigido o en la montaña) o si el
vehículo se usa en climas extremadamente húmedos, cambie el líquido de frenos todos los años.
*9 Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, cambie el aceite de
diferencial trasero cada 45.000 km.
a) Se remolca un trailer o usar un portaequipajes en el techo
b) Se conduce en zonas con mucho polvo, arena o humedad
c) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
d) Se realizan trayectos cortos de menos de 16 km
*10 Si este componente se sumerge en agua, se debe cambiar el aceite.
*11 Se recomienda la rotación de los neumáticos cada 10.000 km.
*12 La inicialización del sistema de monitoreo de presión de aire de los neumáticos (TPMS) se debe realizar de
manera que el sistema funcione normalmente (si existiera).
*13 Verifique la fecha de vencimiento del líquido de reparación de neumático cada año cuando realice el
mantenimiento periódico. Cambie la botella de líquido de reparación de neumático por una nueva antes de la
fecha de vencimiento.
Mantenimiento y cuidado
Programa de mantenimiento
6-13
