2015 MAZDA MODEL CX-5 display

Waarschuwings/indikatielampjes
qType A
Waarschuwings/indikatielampjes zullen verschijnen in de gearceerde gedeelten
(Displayvoorbeeld)
Wordt als volgt getoond:
Hoofdwaarschuwingslampje
Indikatie op display en hoofdwaarschuwingslampje in instrumentengroep branden
tegelijkertijd
Dit duidt op een defect in het voertuigsysteem. Controleer het bericht dat wordt
aangegeven op de display en raadpleeg een deskundige reparateur, bij voorkeur een
officiële Mazda reparateur. Zie voor bijzonderheden de verklaringen voor de
waarschuwings-/indikatielampjes in het hoofdstuk waarschuwings-/indikatielampjes, welke
overeenkomen met het symbool in het bovenste gedeelte van de display. Als er geen
bericht wordt aangegeven op de display, op de INFO schakelaar drukken om het
“Waarschuwing”scherm te tonen.
4-38
Tijdens het rijden
Instrumentengroep en display

Multi-informatiedisplay
Er verschijnt een bericht dat bijvoorbeeld de bedrijfstoestand van het systeem, een defect of
een afwijking aangeeft.
l(Wanneer een symbool en een bericht op de display verschijnen)
Controleer voor bijzonderheden over de symbolen die op het bovenste gedeelte van het
scherm worden aangegeven de lijst van indikaties en te nemen maatregelen.
l(Wanneer enkel een bericht wordt aangegeven op de display)
Volg de instrukties die op de display worden aangegeven.
Als gegevens zoals aangegeven in onderstaande illustraties worden getoond, is er mogelijk
een probleem met de auto. De te nemen maatregel verschilt afhankelijk van de indikatie.
Zie onderstaande illustraties.
Oplossing: Parkeer de auto onmiddellijk, kijk naar het symbool dat op het bovenste
gedeelte van het scherm wordt aangegeven en raadpleeg vervolgens de“Lijst van
indikaties en te nemen maatregelen”om het symbool op te zoeken en te zien welke
maatregel genomen moet worden.
Indikatie op display
Stop voertuig op een veilige plek:
Motor kan onverwachts stoppen.Storing stuurbekrachting:
Sturen wordt zeer moeilijk.Overbelasting 4WD systeem:
Defect in het 4WD systeem. Parkeer
de auto op een veilige plaats.
Oplossing: Raadpleeg een officiële Mazda reparateur om uw auto te laten inspecteren.
Kijk naar het symbool dat op het bovenste gedeelte van het scherm wordt aangegeven
en raadpleeg de“Lijst van indikaties en te nemen maatregelen”om het symbool op te
zoeken en te zien welke maatregel genomen moet worden.
Indikatie op display
Storing automatische
transmissie:
Automatische transmissie
dient geïnspecteerd te
worden.Storing in Keyless systeem:
Systeem van
afstandbediende
portiervergrendeling dient
geïnspecteerd te worden.Controleer roetfilter:
Dieseldeeltjesfilter dient
geïnspecteerd te worden.Storing in 4WD systeem:
Defect in het 4WD
systeem. 4WD systeem
dient geïnspecteerd te
worden.
Tijdens het rijden
Instrumentengroep en display
4-39

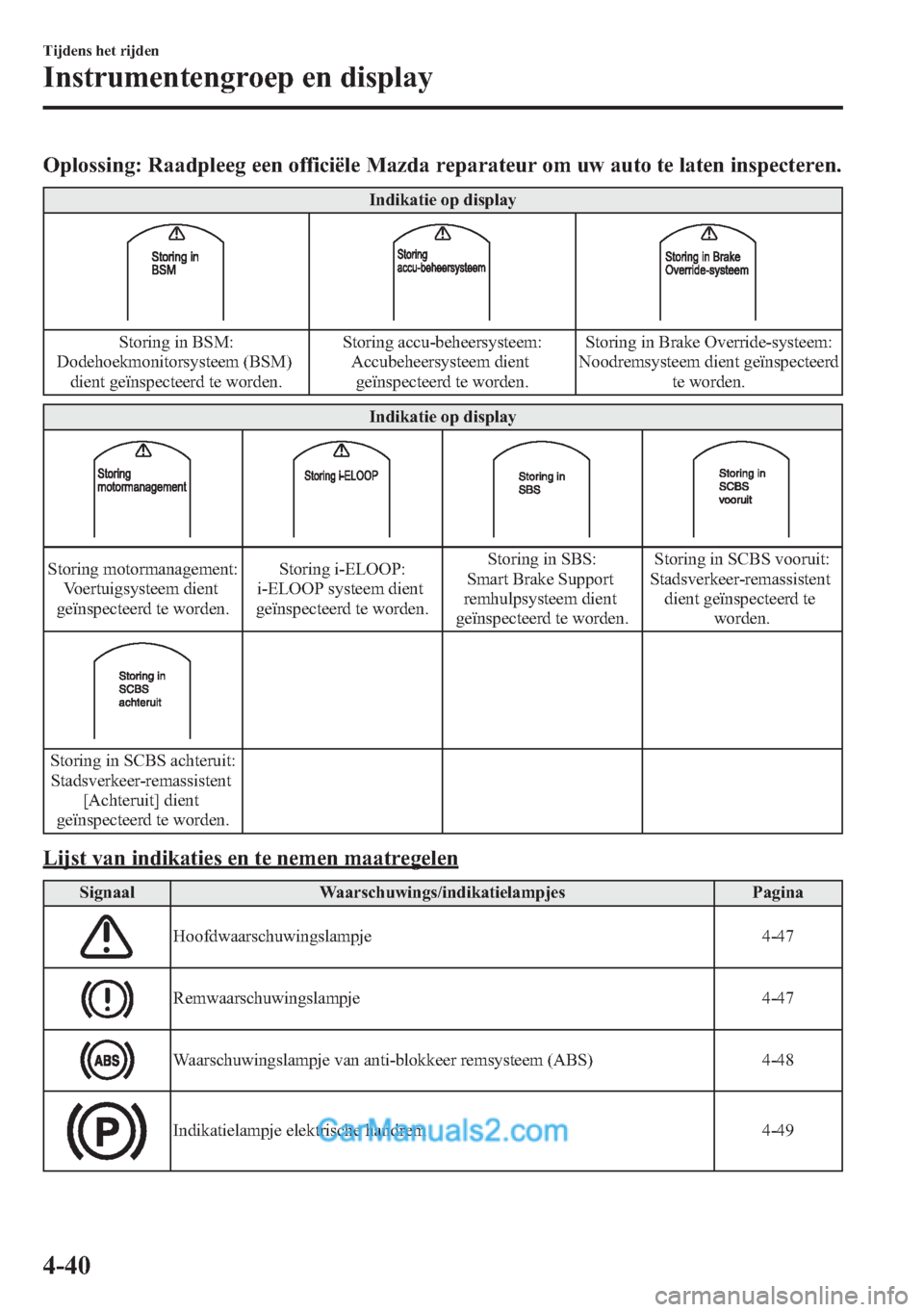

Oplossing: Raadpleeg een officiële Mazda reparateur om uw auto te laten inspecteren.
Indikatie op display
Storing in BSM:
Dodehoekmonitorsysteem (BSM)
dient geïnspecteerd te worden.Storing accu-beheersysteem:
Accubeheersysteem dient
geïnspecteerd te worden.Storing in Brake Override-systeem:
Noodremsysteem dient geïnspecteerd
te worden.
Indikatie op display
Storing motormanagement:
Voertuigsysteem dient
geïnspecteerd te worden.Storing i-ELOOP:
i-ELOOP systeem dient
geïnspecteerd te worden.Storing in SBS:
Smart Brake Support
remhulpsysteem dient
geïnspecteerd te worden.Storing in SCBS vooruit:
Stadsverkeer-remassistent
dient geïnspecteerd te
worden.
Storing in SCBS achteruit:
Stadsverkeer-remassistent
[Achteruit] dient
geïnspecteerd te worden.
Lijst van indikaties en te nemen maatregelen
Signaal Waarschuwings/indikatielampjes Pagina
Hoofdwaarschuwingslampje 4-47
Remwaarschuwingslampje 4-47
Waarschuwingslampje van anti-blokkeer remsysteem (ABS) 4-48
Indikatielampje elektrische handrem 4-49
4-40
Tijdens het rijden
Instrumentengroep en display

Signaal Waarschuwings/indikatielampjes Pagina
Waarschuwingslampje elektrische handrem 4-49
Laadsysteemwaarschuwingsindikatie/waarschuwingslampje 4-50
Motoroliewaarschuwingslampje 4-50
Motorwaarschuwingslampje 4-51
Waarschuwingslampje voor hoge motorkoelvloeistoftemperatuur (Rood) 4-52
i-stop waarschuwingslampje (Oranje)/indikatielampje (Groen) 4-52
Rijstrookassistentindikatie 4-54
Rijstrookassistent OFF indikatie 4-55
Rijstrookafwijkingwaarschuwingssysteem (LDWS) indikatie 4-76
Rijstrookafwijkingwaarschuwingssysteem (LDWS) OFF indikatie 4-55
4WD waarschuwingsindikatie 4-56
Waarschuwingsindikatie voor automatische transmissie 4-57
Stuurbekrachtiging defect indikatie 4-57
Waarschuwingslampje voor systeem van airbag/voorspanners van voorste
veiligheidsgordels4-58
Waarschuwingslampje voor laag brandstofpeil 4-59
Veiligheidsgordelwaarschuwingslampje 4-59
Tijdens het rijden
Instrumentengroep en display
4-41

Signaal Waarschuwings/indikatielampjes Pagina
Open-portier waarschuwingsindikatie 4-61
Open-achterklep waarschuwingsindikatie 4-61
120 km/h waarschuwingslampje 4-61
Rijsnelheidwaarschuwingsindikatie 4-31
Waarschuwingsindikatie voor laag sproeiervloeistofniveau 4-62
Waarschuwingslampje van bandenspanningcontrolesysteem 4-62
KEY indikatie 4-64
Adaptieve LED koplampen waarschuwingslampje (Oranje)/indikatielampje
(Groen)4-67
Koplampregelsysteem (HBC) waarschuwingslampje
(Oranje)/indikatielampje (Groen)4-67
Voorgloei-indikatielampje 4-68
Dieseldeeltjesfilterindikatie 4-68
Moersleutelindikatie 4-69
Waarschuwingsindikatie voor lage omgevingstemperatuur 4-70
TCS/DSC indikatielampje 4-70
4-42
Tijdens het rijden
Instrumentengroep en display

Signaal Waarschuwings/indikatielampjes Pagina
TCS OFF indikatielampje 4-71
Smart Brake Support remhulpsysteem/stadsverkeer-remassistent
(SBS/SCBS) OFF indikatielampje4-71
Waarschuwingsindikatie van stadsverkeer-remassistent (SCBS) 4-71
i-ELOOP indikatie 4-72
Indikatielampje voor lage motorkoelvloeistoftemperatuur (Blauw) 4-72
Schakelstandindikatie 4-72
Grootlichtindikatielampje 4-73
Richtingaanwijzers/Waarschuwingsknipperlichten indikatielampjes 4-73
Beveiligingssysteemindikatielampje 4-74
Mazda Radar Cruise Control (MRCC) systeem waarschuwingslampje
(Oranje)/indikatielampje (Groen)4-74
Hoofdindikatielampje van kruissnelheidsregelaar (Oranje)/Indikatielampje
voor ingestelde kruissnelheid (Groen)4-75
Keuzemodusindikatie 4-73
Dodehoekmonitor (BSM) OFF indikatie 4-75
Verlichting-aan indikatielampje 4-76
LED koplampwaarschuwingslampje 4-76
Tijdens het rijden
Instrumentengroep en display
4-43

Signaal Waarschuwings/indikatielampjes Pagina
Indikatielampje voor mistvoorlicht 4-76
Indikatielampje voor mistachterlicht 4-76
qType B
Waarschuwings/indikatielampjes zullen verschijnen in de gearceerde gedeelten
Signaal Waarschuwings/indikatielampjes Pagina
Hoofdwaarschuwingslampje 4-47
Remwaarschuwingslampje 4-47
Waarschuwingslampje van anti-blokkeer remsysteem (ABS) 4-48
Indikatielampje elektrische handrem 4-49
Waarschuwingslampje elektrische handrem 4-49
Rempedaalbediening vereist indikatielampje 4-50
Laadsysteemwaarschuwingslampje 4-50
Motoroliewaarschuwingslampje 4-50
4-44
Tijdens het rijden
Instrumentengroep en display

Signaal Waarschuwings/indikatielampjes Pagina
Motorwaarschuwingslampje 4-51
Waarschuwingslampje voor hoge motorkoelvloeistoftemperatuur (Rood) 4-52
i-stop waarschuwingslampje (Oranje)/indikatielampje (Groen) 4-52
Waarschuwingslampje van rijstrookafwijkingwaarschuwingssysteem
(LDWS)4-54
Indikatielampje van rijstrookafwijkingwaarschuwingssysteem (LDWS) OFF 4-55
4WD waarschuwingslampje 4-56
Waarschuwingslampje voor automatische transmissie 4-57
Indikatielampje voor defecte stuurbekrachtiging 4-57
Waarschuwingslampje voor systeem van airbag/voorspanners van voorste
veiligheidsgordels4-58
Waarschuwingslampje voor laag brandstofpeil 4-59
Veiligheidsgordelwaarschuwingslampje 4-59
Open-portier waarschuwingslampje 4-61
120 km/h waarschuwingslampje 4-61
Rijsnelheidwaarschuwingsindikatie 4-31
Waarschuwingslampje voor laag sproeiervloeistofniveau 4-62
Waarschuwingslampje van bandenspanningcontrolesysteem 4-62
Tijdens het rijden
Instrumentengroep en display
4-45
