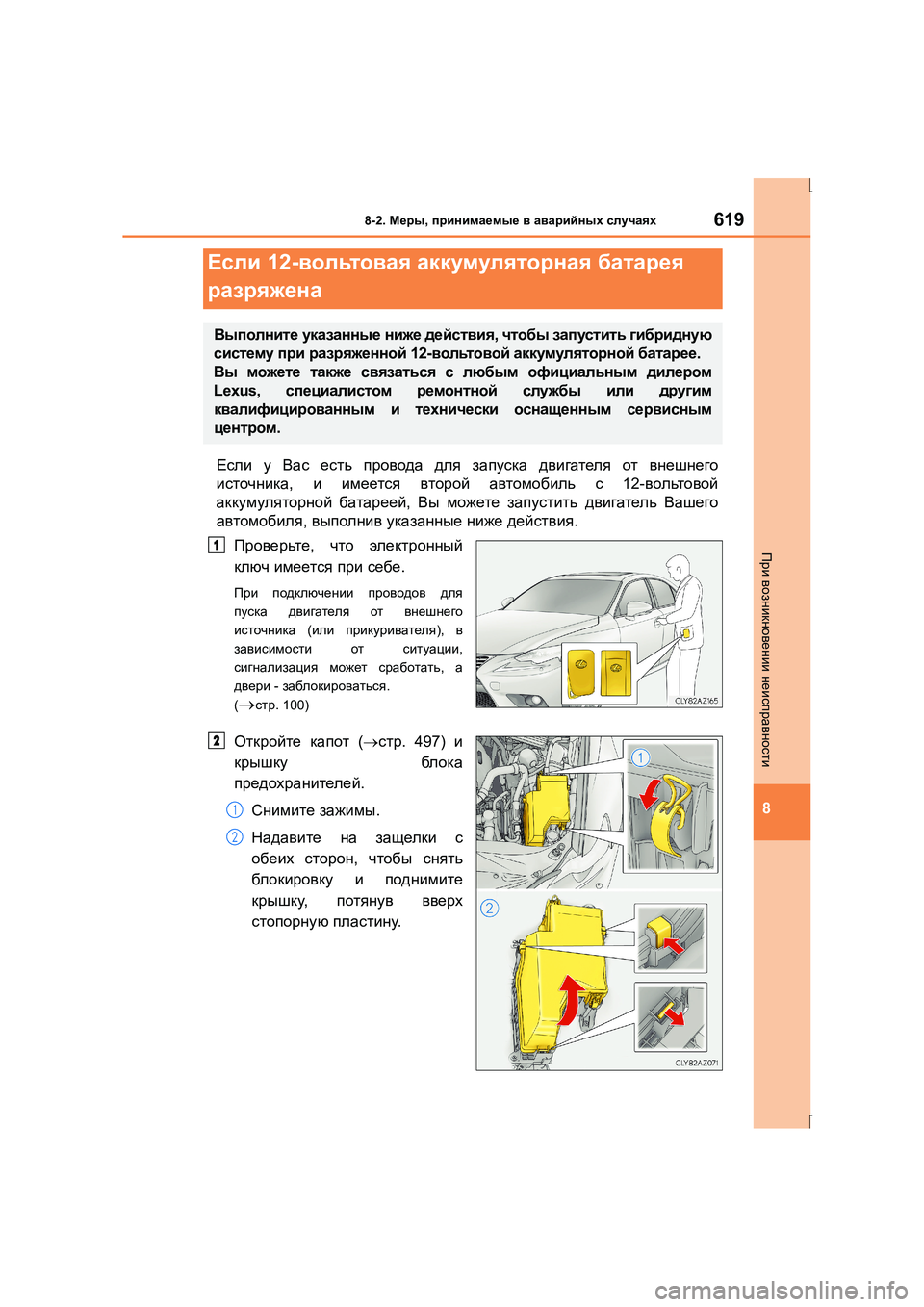

При возникновении неисправности
Если у Вас есть провода для запуска двигателя от внешнего
источника , и имеется второй автомобиль с 12- вольтовой
аккумуляторной батареей , Вы можете запустить двигатель Вашего
автомобиля , выполнив указанные ниже действия .
Проверьте , что электронный
ключ имеется при себе .
При подключении проводов для
пуска двигателя от внешнего
источника (или прикуривателя ), в
зависимости от ситуации ,
сигнализация может сработать , а
двери - заблокироваться .
(
→стр . 100)
Откройте капот (→ стр . 497) и
крышку бл ок а
предохранителей .
Снимите зажимы .
Надавите на защелки с
обеих сторон , чтобы снять
блокировку и поднимите
крышку , потянув вверх
стопорную пластину .
Если 12-вольтовая аккумуляторная батарея
разряжена
Выполните указанные ниже действия , чтобы запустить гибридную
систему при разряженной 12-вольтовой аккумуляторной батарее .
Вы можете также связаться с любым официальным дилером
Lexus, специалистом ремонтной службы или другим
квалифицированным и технически оснащенным сервисным
центром .
1
2
1
2

6208-2. Меры , принимаемые в аварийных случаях
IS300h_ER(OM53D61R)
Откройте крышку клеммной
коробки для запуска двигателя
от внешнего источника .
Подсоедините провода для запуска двигателя от внешнего
источника следующим образом :
Подсоедините одну клемму положительного провода к
специальной клеммы запуска от внешнего источника Вашего
автомобиля .
Подсоедините клемму на другом конце положительного кабеля
к положительной (+) клемме аккумулятора второго автомобиля .
Подсоедините одну клемму отрицательного провода к
отрицательной (-) клемме аккумулятора второго автомобиля .
Подсоедините клемму на другом конце отрицательного провода
к устойчивому , неподвижному , неокрашенному металлическому
предмету , вдали от разъема запуска и подвижных деталей , как
показано на рисунке .3
4
1
2
3
4

6218-2. Меры , принимаемые в аварийных случаях
8
IS300h_ER(OM53D61R)
При возникновении неисправности
Запустите двигатель второго автомобиля . Немного увеличьте
обороты двигателя и поддерживайте их на этом уровне примерно
5 минут , для того чтобы подзарядить 12-вольтовую
аккумуляторную батарею Вашего автомобиля .
Откройте и закройте любую из дверей Вашего автомобиля при
выключенном переключателе питания .
Поддерживайте количество оборотов двигателя второго
автомобиля и запустите гибридную систему вашего автомобиля ,
повернув переключатель питания в режим ON.
Убедитесь , что индикатор “READY” загорелся. Если индикатор не
загорается , обратитесь к любому официальному дилеру ,
специалисту ремонтной службы Lexus или в другой
квалифицированный и технически оснащенный сервисный центр .
После того как гибридная система запустится , снимите провода
для запуска двигателя от внешнего источника в порядке ,
противоположном тому , в котором они подсоединялись .
После запуска гибридной системы следует как можно скорее
осмотреть автомобиль у любого официального дилера Lexus,
специалиста ремонтной службы или в другом квалифицированном и
технически оснащенном сервисном центре .
■Запуск гибридной системы , если 12-вольтовая аккумуляторная батарея
разряжена
Ги б р и д н у ю систему невозможно запустить толчком или буксировкой .
■ Чтобы предотвратить разрядку 12-вольтовой аккумуляторной батареи
● Выключайте фары и аудиосистему , когда гибридная система выключена .
● Выключайте ненужные электрические устройства , когда автомобиль двигается
на малой скорости продолжительный период времени , например , при плотном
движении .
■ Зарядка 12-вольтовой аккумуляторной батареи
12- вольтовая аккумуляторная батарея постепенно разряжается , даже когда
автомобиль не используется , из-за естественного процесса разрядки и
потребления энергии некоторыми электрическими приборами . Если автомобиль
не используется длительное время , 12-вольтовая аккумуляторная батарея может
разрядиться , и гибридная система может не запуститься . (12-вольтовая
аккумуляторная батарея заряжается автоматически при работе гибридной
системы .)
5
6
7
8
9

6228-2. Меры , принимаемые в аварийных случаях
IS300h_ER(OM53D61R) ■
Во время зарядки или замены 12-вольтовой аккумуляторной батареи
● В некоторых случаях бывает невозможно отпереть двери с помощью
интеллектуальной системы и доступа без ключа , если 12- вольтовая
аккумуляторная батарея разряжена . Воспользуйтесь пультом дистанционного
управления или механическим ключом , чтобы запереть или отпереть двери .
● Ги б р и д н а я система может не запуститься с первой попытки после зарядки 12-
вольтовой аккумуляторной батареи , но запустится без проблем со второй
попытки . Это не является неисправностью .
● Режи м переключателя питания запоминается автомобилем . После повторного
присоединения 12-вольтовой аккумуляторной батареи система вернется в тот
режим , в котором она находилась до того , как 12- вольтовая аккумуляторная
батарея разрядилась . Перед отсоединением 12-вольтовой аккумуляторной
батареи выключите переключатель питания .
Если Вы не уверены , в каком режиме был переключатель питания до того , как
12- вольтовая аккумуляторная батарея разрядилась , будьте особенно
осторожны при повторном подключении 12-вольтовой аккумуляторной батареи .
ПРЕДОСТЕРЕЖЕНИЕ !
■Остерегайтесь воспламенения или взрыва 12-вольтовой аккумуляторной
батареи
Чтобы избежать случайного воспламенения горючего газа , который может
выходить из 12- вольтовой аккумуляторной батареи , соблюдайте следующие
меры предосторожности :
● Убедитесь , что каждый соединительный провод подсоединен к
соответствующей клемме и следите за тем , чтобы он случайно не
контактировал ни с какой другой частью автомобиля , кроме предназначенной
для этого клеммы .
● Не допускайте контакта другого конца провода для запуска двигателя от
внешнего источника , подсоединенного к клемме “+”, с какими -либо частями
или металлическими поверхностями , расположенными поблизости ,
например , креплениями или неокрашенными металлическими частями .
● Не допускайте контакта клемм + и - соединительных проводов друг с другом .
● Не зажигайте рядом с 12- вольтовой аккумуляторной батареей спички ,
зажигалки , не курите и не допускайте присутствия открытого огня .

6238-2. Меры , принимаемые в аварийных случаях
8
IS300h_ER(OM53D61R)
При возникновении неисправности
ПРЕДОСТЕРЕЖЕНИЕ !
■Меры предосторожности при обращении с 12- вольтовым аккумулятором
12- вольтовая аккумуляторная батарея содержит ядовитый и едкий кислотный
электролит , а ее части содержат свинец и его соединения . При обращении с 12-
вольтовой аккумуляторной батареей соблюдайте следующие меры
предосторожности :
● При работе с 12- вольтовой аккумуляторной батареей всегда надевайте
защитные очки и следите за тем , чтобы жидкость из 12- вольтовой
аккумуляторной батареи (кислота ) не контактировала с кожей , одеждой или
кузовом автомобиля .
● Не наклоняйтесь над 12- вольтовой аккумуляторной батареей .
● В случае если жидкость 12-вольтовой аккумуляторной батареи попадет на
кожу или в глаза , немедленно промойте пораженную область водой и
обратитесь за помощью к врачу .
Положите на пораженную область влажную губку или ткань до получения
медицинской помощи .
● Всегда мойте руки после работы с 12- вольтовой аккумуляторной батареей ,
контакта с клеммами и другими элементами аккумуляторной батареи .
● Не позволяйте детям находиться рядом с 12- вольтовой аккумуляторной
батареей .
■ После зарядки 12-вольтовой аккумуляторной батареи
Проверьте 12-вольтовую аккумуляторную батарею у любого официального
дилера Lexus, у представителей ремонтной службы или в другом
квалифицированном и технически оснащенном сервисном центре как можно
скорее .
Если 12-вольтовая аккумуляторная батарея изнашивается , при дальнейшей
эксплуатации 12-вольтовой аккумуляторной батареи возможно выделение газа
с неприятным запахом , который может пагубно влиять на здоровье
пассажиров .
■ При замене 12-вольтовой аккумуляторной батареи
→ стр . 512
ВНИМАНИЕ !
■При работе с проводами для запуска двигателя от внешнего источника
При подсоединении проводов для запуска двигателя следите за тем , чтобы они
не запутались в вентиляторах охлаждения или ремне .
■ Клеммная коробка для запуска двигателя от внешнего источника
Специальная клемма запуска от внешнего источника предназначена для того ,
чтобы зарядить 12-вольтовую аккумуляторную батарею Вашего автомобиля от
другого автомобиля в экстренном случае . Не используйте провода к клемме
для запуска двигателя другого автомобиля .

6369-1. Технические характеристики
IS300h_ER(OM53D61R)
Двигатель
Модель2AR-FSE
Ти пРядный 4-цилиндровый , 4-тактный , бензиновый
Диаметр цилиндра и ход
поршня90,0 × 98,0 mm ( мм)
Рабочий объем2494 cm3 ( см3)
Клапанный зазор
( холодный двигатель )Автоматическая регулировка
Натяжение приводного
ремняАвтоматическая регулировка
То п л и в о
Ти п топлива
Зона ЕС :
То л ь к о неэтилированный бензин , соответствующий
европейскому стандарту EN228
Кроме зоны ЕС :
То л ь к о неэтилированный бензин
Октановое число бензина
по исследовательскому
методу
95 или выше
Емкость топливного бака
( справочно )66 L (л)
Электромотор (тяговый двигатель )
Ти пСинхронный электромотор с постоянным магнитом
Максимальная мощность105 kW ( кВт)
Максимальный крутящий
момент300 N•m (30,6 кгс•м )
Аккумуляторная батарея гибридной системы (тяговая
батарея )
Ти пНикель-металлическая аккумуляторная батарея
гибридной системы
Напряжение7,2 V ( В)/модуль
Емкость6,5 A ч (3 ч. раб .)
Количество32 модуля
Полное напряжение230,4 V ( В)

641
9
9-1. Технические характеристики
IS300h_ER(OM53D61R)
Технические характеристики автомобиля*: Емкость жидкости указана как справочная величина .
Если необходима замена , обратитесь к любому официальному дилеру Lexus,
специалисту ремонтной службы или в другой квалифицированный и
технически оснащенный сервисный центр .
Электрическая система
12- вольтовая
аккумуляторная батарея
Напряжение без
нагрузки при 20°C:
12,5 V ( В) или выше : Заряжено полностью
11,0 - 12,4 V ( В): Разряжено наполовину
10,9 V ( В) или ниже : Разряжено
( Проверьте напряжение через 20 минут после
выключения гибридной системы и всего
освещения .)
Скорость зарядки4 A — 5 A
Гибридная коробка передач
Емкость жидкости*3,8 L ( л)
Ти п жидкости“Toyota Genuine ATF WS” « Оригинальная жидкость
ATF WS Toyota»
ВНИМАНИЕ !
■Ти п жидкости для гибридной коробки передач
В случае использования другого типа жидкости , кроме “Toyota Genuine ATF WS”
« Оригинальная жидкость ATF WS Toyota», возможно ухудшение качества
переключения передач , бл о кир ов к а трансмиссии , сопровождающаяся
вибрацией , и даже выход гибридной трансмиссии Вашего автомобиля из строя .

661
9
9-2. Индивидуальные настройки
IS300h_ER(OM53D61R)
Технические характеристики автомобиля
■ Индивидуальные настройки автомобиля
● Если и автоматическое запирание дверей в зависимости от скорости
автомобиля , и автоматическое запирание двери в зависимости от положения
рычага переключения передач включены , то запирание дверей работает
описанным далее образом .
• При перемещении рычага переключения передач в любое положение ,
отличное от P, все двери будут заперты .
• Если автомобиль заводится со всеми запертыми дверями , то
автоматическое запирание дверей в зависимости от скорости автомобиля не
будет работать .
• Если автомобиль заводится с какой -либо разблокированной дверью , то
автоматическое запирание дверей в зависимости от скорости автомобиля
будет работать .
● Если интеллектуальная система и доступ без ключа выключается , то функцию
доступа разблокировки настроить индивидуально невозможно .
● Если двери после разблокировки дверей остаются закрытыми и срабатывает
таймер функции автоматической блокировки дверей , то сигналы будут
задействованы в соответствии с рабочей громкостью звуковой сигнализации и
настроек функции действующей сигнализации (Лампы аварийной
сигнализации ).
● Некоторые настройки можно изменить с помощью переключателя или экрана
аудиосистемы . Если настройка изменяется с помощью переключателя ,
измененная настройка не будет отображаться на экране аудиосистемы , пока
переключатель питания не будет выключен и затем повернут в режим ON.
■ При индивидуальной настройке с помощью Remote Touch или контроллера
системы Lexus Display Audio ( при наличии )
Остановите автомобиль в безопасном месте и включите стояночный тормоз и
установите рычаг переключения передач в положение P. Та кже , чтобы
предотвратить разрядку 12-вольтовой аккумуляторной батареи , не выключайте
гибридную систему во время индивидуальной настройки функций .
ПРЕДОСТЕРЕЖЕНИЕ !
■При выполнении индивидуальных настроек
Поскольку индивидуальная настройка функций выполняется при работающей
гибридной системе , удостоверьтесь , что автомобиль припаркован в хорошо
вентилируемом месте . В закрытом помещении (например , в гараже )
выхлопные газы , содержащие опасный для здоровья угарный газ (CO), могут
накапливаться и проникать в салон . Это может привести к смерти или
представлять угрозу здоровью .
