2015 Lexus CT200h Обслуживание

5217-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76207R_(RR)
7
Техническое обслуживание и уход за автомобилем
■Долив моторного масла
Если уровень масла находится
ниже или чуть выше
минимальной отметки , долейте
моторное масло той же марки ,
что уже используется в
двигателе .
Проверьте марку масла и перед доливом масла подготовьте все
необходимое .
Снимите крышку маслозаливной горловины , поворачивая ее
против часовой стрелки .
Заливайте масло медленно , периодически проверяя уровень по
щупу .
Наденьте крышку маслозаливной горловины , поворачивая ее по
часовой стрелке .
■Расход моторного масла
Некоторое количество моторного масла потребляется во время движения . В
следующих ситуациях расход масла может возрасти и моторное масло может
понадобиться залить в интервале между техническим обслуживанием
автомобиля .
● Если двигатель новый , например сразу после приобретения автомобиля или
замены двигателя
● При использовании масла низкого качества или ненадлежащей вязкости
● При движении на больших оборотах или с тяжелым грузом либо при движении с
частым ускорением и замедлением
● При работе двигателя на холостых оборотах в течение длительного периода
времени или при частом движении в плотном потоке
Выбор моторного масла→ стр . 665
Количество масла (Низкий
уровень → Высокий уровень )1,5 л
Объект обслуживанияЧистая воронка
1
2
3

5227-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76207R_(RR)
ПРЕДУПРЕЖДЕНИЕ
■ Использованное моторное масло
● Использованное моторное масло содержит потенциально вредные
загрязняющие вещества , которые могут стать причиной заболеваний кожи , в
частности , воспаления и рака кожи , поэтому будьте аккуратны , чтобы не
допускать длительного и многократного контакта с маслом . Для удаления
использованного моторного масла с кожи тщательно промойте ее водой с
мылом .
● Утилизируйте использованное моторное масло и масляные фильтры только
безопасным и приемлемым способом . Не выливайте использованное
моторное масло в канализацию или на землю и не выбрасывайте
использованные масляные фильтры вместе с бытовым мусором . За
информацией о повторном использовании или утилизации обратитесь к
любому авторизованному дилеру или в ремонтную мастерскую Lexus либо в
другую организацию , на сервисную станцию или в магазин автозапчастей ,
имеющие соответствующую квалификацию и оснащение .
● Не оставляйте использованное моторное масло в месте , доступном для
детей .
ВНИМАНИЕ !
■Во избежание серьезного повреждения двигателя
Регулярно проверяйте уровень масла .
■ При замене моторного масла
● Будьте осторожны и не проливайте моторное масло на элементы автомобиля .
● Избегайте перелива , который может привести к выходу двигателя из строя .
● После долива масла каждый раз проверяйте уровень щупом .
● Правильно затягивайте крышку маслозаливной горловины двигателя .

5237-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76207R_(RR)
7
Техническое обслуживание и уход за автомобилем
Уровень охлаждающей жидкости в норме , если при холодной
гибридной системе он находится между нанесенными на стенке
бачка линиями “FULL” (“ МАКСИМУМ ”) и “LOW” (“ МИНИМУМ ”).
■Расширительный бачок охлаждающей жидкости двигателя
Крышка расширительного
бачка
Линия “FULL” ( Максимум )
Линия “LOW” ( Минимум )
Если уровень находится на линии
“LOW” или ниже , долейте
охлаждающую жидкость до линии
“FULL”. ( →стр . 654)
■Расширительный бачок для охлаждающей жидкости блока
управления мощностью
Крышка расширительного
бачка
Линия “FULL” ( Максимум )
Линия “LOW” ( Минимум )
Если уровень находится на линии
“LOW” или ниже , долейте
охлаждающую жидкость до линии
“FULL”. ( →стр . 654)
Охлаждающая жидкость
1
2
3
1
2
3

5247-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76207R_(RR)
■ Выбор охлаждающей жидкости
Используйте только охлаждающую жидкость To y o t a с повышенным сроком
службы “Toyota Super Long Life Coolant” или аналогичную высококачественную ,
не содержащую силикаты , амины , нитриты или бораты охлаждающую жидкость
на этиленгликолевой основе , произведенную с использованием
обеспечивающей долговечность гибридной органо -кислотной технологии .
“Toyota Super Long Life Coolant” представляет собой смесь 50% охлаждающей
жидкости и 50% деионизированной воды . (Минимальная температура : -35 °C)
За более подробными сведениями об охлаждающей жидкости обратитесь к
авторизованному дилеру или в ремонтную мастерскую Lexus либо в другую
организацию , имеющую соответствующую квалификацию и оснащение .
■ Если после долива охлаждающей жидкости уровень быстро падает
Осмотрите радиатор , шланги , крышки расширительного бачка системы
охлаждения двигателя /бл ок а управления мощностью , сливной кран и насос
охлаждающей жидкости .
Если утечку обнаружить не удалось , поручите авторизованному дилеру или
ремонтной мастерской Lexus либо другой организации , имеющей
соответствующую квалификацию и оснащение , проверить крышку и проверить
систему охлаждения на наличие протечек .
ПРЕДУПРЕЖДЕНИЕ
■При горячей гибридной системе
Не снимайте крышку расширительного бачка охлаждающей жидкости
двигателя /бл ок а управления мощностью .
Система охлаждения может находиться под давлением , и при снятии крышки
брызги горячей охлаждающей жидкости могут вылететь наружу , вызывая ожоги
или другие травмы .
ВНИМАНИЕ !
■Добавление охлаждающей жидкости
Охлаждающая жидкость – это и не простая вода , и не концентрированный
антифриз . Для обеспечения адекватной смазки , защиты от коррозии и
охлаждения следует использовать правильную смесь воды и антифриза .
Ознакомьтесь с этикеткой на емкости с охлаждающей жидкостью или
антифризом .
■ В случае пролива охлаждающей жидкости
Во избежание повреждения каких -либо элементов или лакокрасочного
покрытия смойте пролитую жидкость водой .

5257-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76207R_(RR)
7
Техническое обслуживание и уход за автомобилем
Проверьте радиатор и конденсор и удалите все посторонние
предметы .
Если какой -либо из приведенных выше элементов сильно загрязнен
или если нет уверенности в их состоянии , произведите осмотр
автомобиля у авторизованного дилера или в ремонтной мастерской
Lexus либо в другой организации , имеющей соответствующую
квалификацию и оснащение .
Радиатор и конденсор
ПРЕДУПРЕЖДЕНИЕ
■ При горячей гибридной системе
Не дотрагивайтесь до радиатора или конденсора , так как они могут быть
горячими и вызвать серьезные травмы , такие как ожоги .
■ Во время работы электрических вентиляторов охлаждения
Не прикасайтесь к моторному отсеку .
Электрический вентилятор охлаждения может продолжать вращаться в
течение приблизительно 3 минen даже после выключения переключателя
двигателя .
При нахождении переключателя POWER в режиме ON, если включен
кондиционер и/или температура охлаждающей жидкости двигателя высока ,
электрические вентиляторы охлаждения могут автоматически начать работать .
При работе вблизи электрического охлаждающего вентилятора или решетки
радиатора убедитесь , что переключатель POWER выключен .

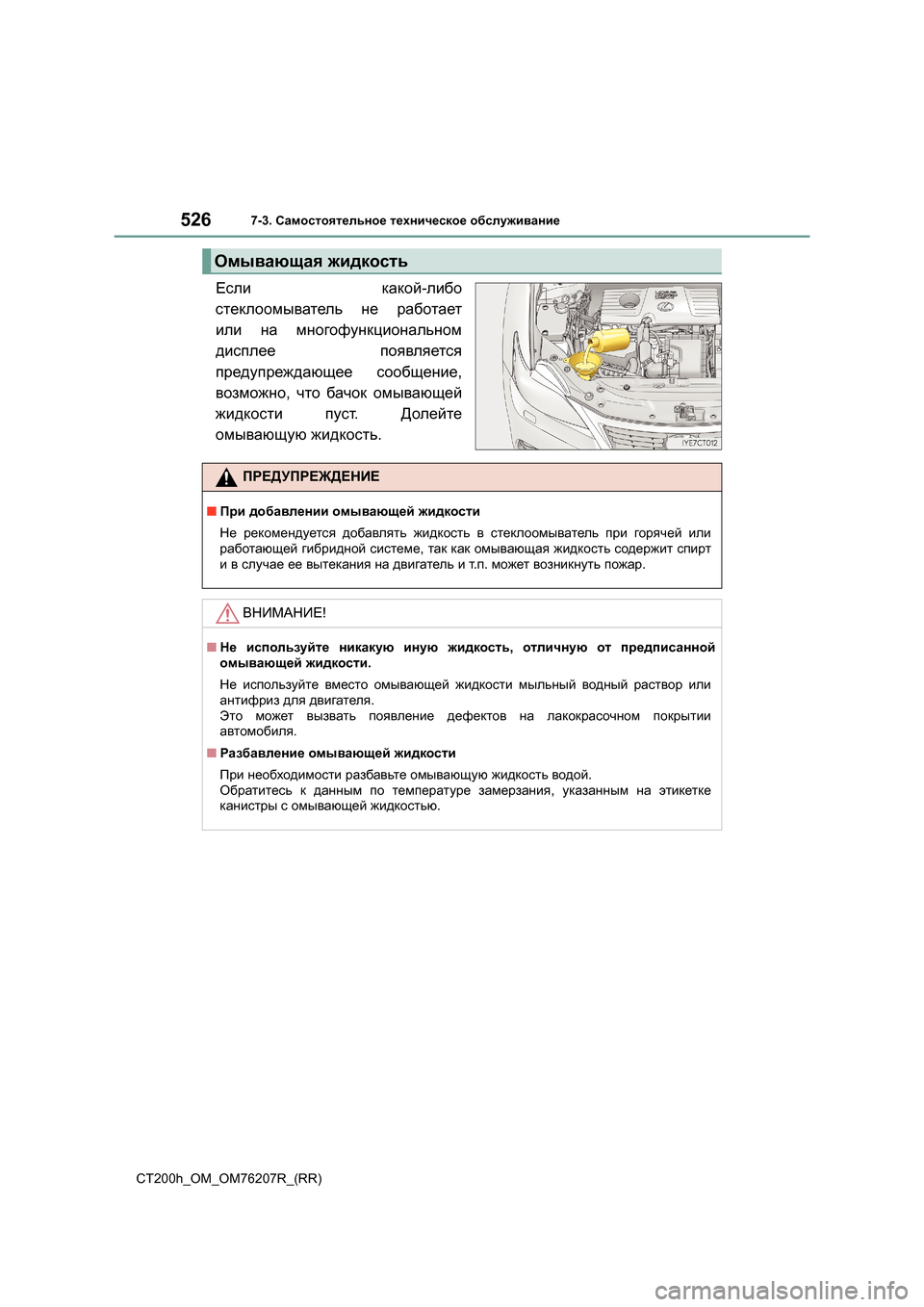

5267-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76207R_(RR)
Если какой-либо
стеклоомыватель не работает
или на многофункциональном
дисплее появляется
предупреждающее сообщение ,
возможно , что бачок омывающей
жидкости пуст. Долейте
омывающую жидкость .
Омывающая жидкость
ПРЕДУПРЕЖДЕНИЕ
■ При добавлении омывающей жидкости
Не рекомендуется добавлять жидкость в стеклоомыватель при горячей или
работающей гибридной системе , так как омывающая жидкость содержит спирт
и в случае ее вытекания на двигатель и т .п . может возникнуть пожар .
ВНИМАНИЕ !
■Не используйте никакую иную жидкость , отличную от предписанной
омывающей жидкости .
Не используйте вместо омывающей жидкости мыльный водный раствор или
антифриз для двигателя .
Это может вызвать появление дефектов на лакокрасочном покрытии
автомобиля .
■ Разбавление омывающей жидкости
При необходимости разбавьте омывающую жидкость водой .
Обратитесь к данным по температуре замерзания , указанным на этикетке
канистры с омывающей жидкостью .

5277-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76207R_(RR)
7
Техническое обслуживание и уход за автомобилем
12- вольтная аккумуляторная батарея
12- вольтная аккумуляторная
батарея расположена с правой
стороны багажного отделения .
Откройте центральный и правый боковой дополнительные отсеки .
( → стр . 487)
Снимите центральный дополнительный отсек . (→ стр . 621)
Снимите правый боковой
дополнительный отсек .
Снимите крышку технического
обслуживания 12-вольтной
аккумуляторной батареи .
Местоположение
Снятие крышки технического обслуживания 12-вольтной
аккумуляторной батареи .
1
2
3
4

5287-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76207R_(RR)
Убедитесь в отсутствии коррозии на клеммах 12-вольтной
аккумуляторной батареи , ослабления затяжки соединений и зажимов
и трещин на корпусе .
Клеммы
Прижим
Предупреждающие символы на верхней стороне 12-вольтной
аккумуляторной батареи имеют следующие значения :
Наружное освещение
1
2
Предупреждающие символы
Не курить , не
допускать
воздействия
открытого огня и искрАккумуляторная
батарея содержит
кислоту
Защищайте глазаЗамечания
по эксплуатации
Прячьте от детейВзрывоопасный газ
