Mantenimiento

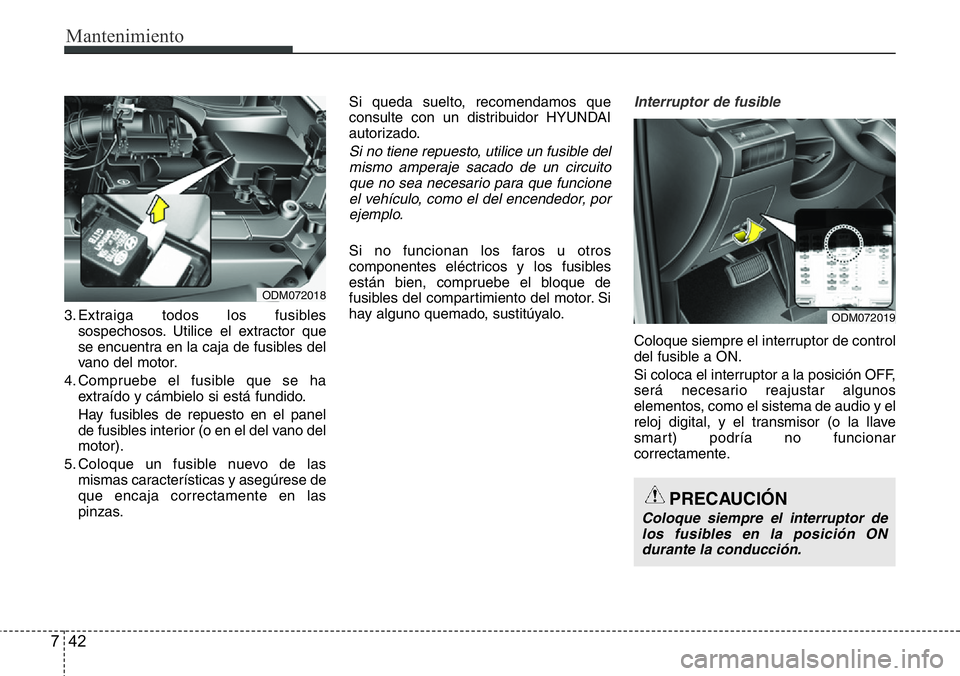

42 7
3. Extraiga todos los fusibles
sospechosos. Utilice el extractor que
se encuentra en la caja de fusibles del
vano del motor.
4. Compruebe el fusible que se ha
extraído y cámbielo si está fundido.
Hay fusibles de repuesto en el panel
de fusibles interior (o en el del vano del
motor).
5. Coloque un fusible nuevo de las
mismas características y asegúrese de
que encaja correctamente en las
pinzas.Si queda suelto, recomendamos que
consulte con un distribuidor HYUNDAI
autorizado.
Si no tiene repuesto, utilice un fusible del
mismo amperaje sacado de un circuito
que no sea necesario para que funcione
el vehículo, como el del encendedor, por
ejemplo.
Si no funcionan los faros u otros
componentes eléctricos y los fusibles
están bien, compruebe el bloque de
fusibles del compartimiento del motor. Si
hay alguno quemado, sustitúyalo.
Interruptor de fusible
Coloque siempre el interruptor de control
del fusible a ON.
Si coloca el interruptor a la posición OFF,
será necesario reajustar algunos
elementos, como el sistema de audio y el
reloj digital, y el transmisor (o la llave
smart) podría no funcionar
correctamente.
ODM072019
PRECAUCIÓN
Coloque siempre el interruptor de
los fusibles en la posición ON
durante la conducción.
ODM072018

Mantenimiento
46 7
DescripciónSímbolo Amperaje del
fusibleCircuito protegido
SMART KEY 410AInterruptor del botón de arranque/parada, módulo del inmovilizador
INTERIOR LAMP15ALuz de carga, luz de cortesía IZQ/DCH, luz de la consola del techo,
luz central del habitáculo, luz personal IZQ/DCH
MULTI MEDIAMULTI
MEDIA15AAudio, A/V y unidad principal de navegación, reloj digital
MDPS7,5AUnidad MDPS
HANDLE HTD15AInterruptor del volante
MEMORY 110AReceptor RF, llave de encendido Ill. e interruptor de advertencia de la puerta
START7,5ASin INMO y llave smart: Caja de relés ICM (relé alarma antirrobo),
Con INMO/llave smart: ECM/PCM, interruptor de margen del semieje,
módulo de control de la llave smart, fusible E/R y caja de relés (relé 2)
MODULE 210A
Módulo de las luces delanteras adaptables, interruptor del panel de protección,
módulo de control de abertura activa del capó, unidad del relé de incandescencia
(DSL), conector de comprobación multiusos, faro IZQ/DCH,
actuador del dispositivo de nivelación de los faros IZQ/DCH,
módulo del dispositivo de autonivelación de los faros, interruptor de la luz de freno,
sensor de aviso del filtro de combustible (DSL), caja diésel (relé 1)(DSL)
CORNERING LAMP 10ACaja de relés ICM (relé de las luces de curvas IZQ/DCH)
SUNROOF 220ATecho solar
S/HEATER RR15ACalefacción del asiento trasero IZQ/DCH

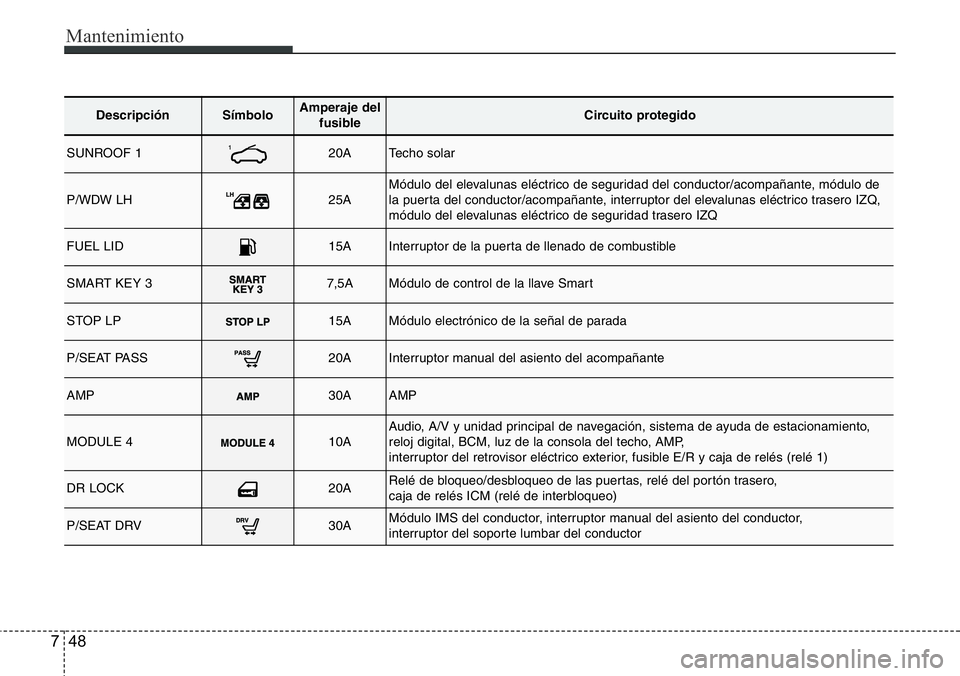

Mantenimiento
48 7
DescripciónSímbolo Amperaje del
fusibleCircuito protegido
SUNROOF 120ATecho solar
P/WDW LH25AMódulo del elevalunas eléctrico de seguridad del conductor/acompañante, módulo de
la puerta del conductor/acompañante, interruptor del elevalunas eléctrico trasero IZQ,
módulo del elevalunas eléctrico de seguridad trasero IZQ
FUEL LID15AInterruptor de la puerta de llenado de combustible
SMART KEY 37,5AMódulo de control de la llave Smart
STOP LP15AMódulo electrónico de la señal de parada
P/SEAT PASS20AInterruptor manual del asiento del acompañante
AMP30AAMP
MODULE 410AAudio, A/V y unidad principal de navegación, sistema de ayuda de estacionamiento,
reloj digital, BCM, luz de la consola del techo, AMP,
interruptor del retrovisor eléctrico exterior, fusible E/R y caja de relés (relé 1)
DR LOCK20ARelé de bloqueo/desbloqueo de las puertas, relé del portón trasero,
caja de relés ICM (relé de interbloqueo)
P/SEAT DRV30AMódulo IMS del conductor, interruptor manual del asiento del conductor,
interruptor del soporte lumbar del conductor

753
Mantenimiento
DescripciónSímbolo Amperaje del
fusibleCircuito protegido
Fusible
TRAILER 115ALuz y toma de corriente del remolque
WIPER10ABCM, PCM/ECM
WIPER FRT25ARelé 5 (relé del limpiaparabrisas (lento)),
motor del limpiaparabrisas delantero
B/UP LAMP10AM/T - interruptor de la luz de marcha atrás, A/T - Luz combinada trasera (IN)
IZQ/DCH, retrovisor electrocrómico, luz y toma de corriente del remolque,
audio, A/V y unidad principal de navegación
ABS37.5AMódulo de control ABS, módulo de control ESC
SENSOR57.5APCM/ECM, sensor de flujo de la masa de aire
TCU15ATCM (DSL), interruptor de margen del semieje
F/PUMP15ARelé de la bomba del combustible
ECU115AG4KE/G4KJ/G6DF: PCM
D4HA/D4HB (VGT Regular Engine Pack): TCM (A/T)
ECU210AD4HA/D4HB: Actuador VGT electrónico
SENSOR310A
G4KE: Inyector 1/2/3/4
G6DF: PCM, inyector 1/2/3/4/5/6, relé de la bomba de combustible
D4HA/D4HB (VGT Regular Engine Pack): sensor lambda, interruptor de la luz
de parada
D4HA (VGT Low Power Engine Pack): Sensor Lambda
