3-21
Удобные компоненты для транспортного средства3

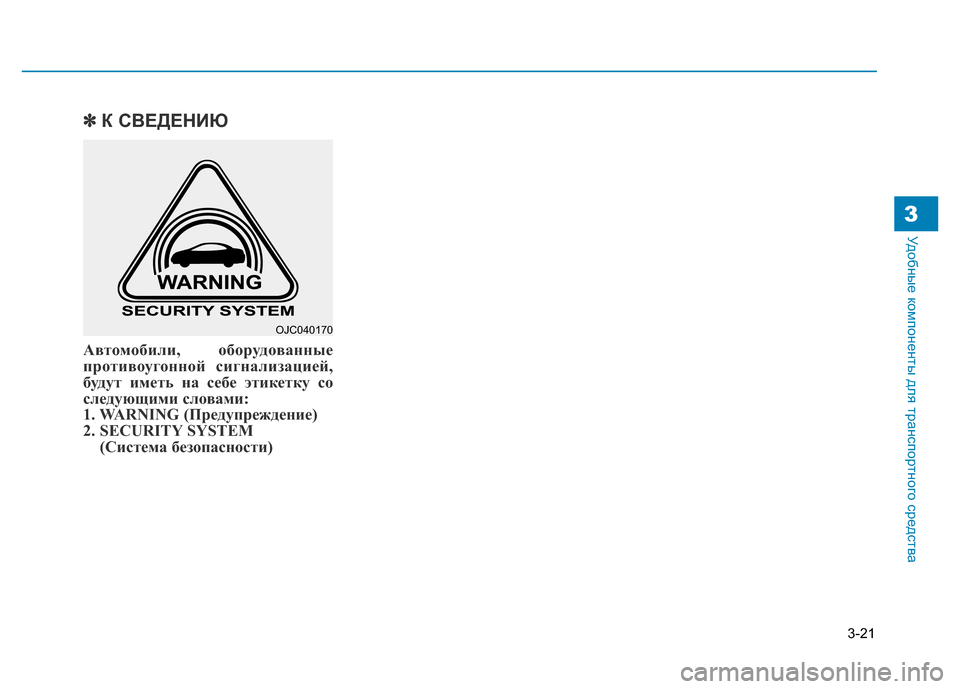

✽К СВЕДЕНИЮ
Автомобили, оборудованные
противоугонной сигнализацией,
будут иметь на себе этикетку со
следующими словами:
1. WARNING (Предупреждение)
2. SECURITY SYSTEM
(Система безопасности)
OJC040170
7-83
Техническое обслуживание
7
Основной блок предохранителей моторного отсека - I
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
ЗАЖ. 230AРеле ЗАЖ2
ECU 330AРеле управления двигателем
Модуль 110AБлок управления AWD, радар системы интеллектуального круиз-контроля
Стеклоочистител
ь 210AМеталлический монтажный блок (ПП № 2 - реле стеклоочистителя)
Реле
стеклоомывателя20AРеле стеклоомывателя
Датчик 210AECM, датчик концентрации кислорода №№ 1, 2, 3, 4
Датчик 110AECM, датчик концентрации кислорода №№ 1, 2, 3, 4
Датчик 310AECM, задняя соединительная панель (реле топливного насоса)
Датчик 410AРеле 1 (реле вентилятора системы охлаждения): левостороннее управление
(соединительная панель М/О), правостороннее управление (дополнительная
соединительная панель М/О)
Форсунка15AБлок управления форсунками
Катушка
зажигания20AG6DG/G6DH/G6DJ: конденсатор, катушка зажигания №№ 1, 2, 3, 4, 5, 6
G8BE: конденсатор №№ 1 и 2, катушка зажигания №№ 1, 2, 3, 4, 5, 6, 7 и 8
Реле
обогревателя
стекла20AМеталлический монтажный блок (ПП № 2 - реле обогревателя ветрового стекла)
7-84
Техническое обслуживание
Основной блок предохранителей моторного отсека - I
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
Омыватель фар25AРеле омывателя фар
Кондиционер 210AБлок управления климатической системой
Вентилятор40AРеле вентилятора
ЗАЖ. 140AРеле ЗАЖ1
Пуск30AРаспределительная панель М/О (реле 2 - реле стартера)
ECU 115AECM, блок управления форсунками
TCU 120ATCM
ESC 310AБлок управления ESP, датчик угла поворота рулевого колеса
Модуль 310AРадар системы интеллектуального круиз-контроля, модуль управления активным
подъемником капота
MDPS 210AБлок MDPS
Датчик 510AG6DG/G6DH/G6DJ: Электромагнитный клапан давления масла
Звуковой сигнал20AРеле звукового сигнала
7-85
Техническое обслуживание
7
Основной блок предохранителей моторного отсека - I
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
ECU 210AECM, блок управления форсунками, генератор (G8BE)
TCU 215ATCM, переключатель диапазонов коробки передач, блок управления AWD
(G6DG/G6DH/G6DJ)
EPB 215AМодуль электрического стояночного тормоза
EPB 115AМодуль электрического стояночного тормоза
ACC40AРеле ACC
9-3
Приложение I
9
Система бесключевого доступа
• HOLD : Нажмите и удерживайте
кнопку в течение 1
секунды.
Электронный ключ
• HOLD : Нажмите и удерживайте
кнопку в течение 1
секунды.
Противоугонная сигнализация
• WARNING : Предупреждение
• SECURITY SYSTEM : С и с т е м а
безопасно
сти
Система иммобилайзера
• ECU : Блок управления
двигателемЗамки дверей
• LOCK: Блокировка
Багажник
• OPEN : Разомкнуто
Крышка багажника
• OPEN : Открыта
Топливо
• DIESEL : Дизель
• WARNING : Предупреждение
Стекла
• AUTO : Автоматические
• AUTO DOWN : Автоматическое
опусканиеРулевое колесо
• EPS : Усилитель руля с
электронным
управлением
Зеркала
• MIRROR : Зеркало
Приборная панель
• RPM : Обороты в минуту
•H : Горяч.
•C : Холодн.
• F : Полн.
• E : Пусто
• LCD : Ж и д к о к р и с т а л л и ч е с к и й
дисплей
• TFT: Тонкопленочный
транзистор
• A/V : Аудио или видео
• TBT : Навигация с указанием
поворотов
