2015 Hyundai Genesis техническое обслуживание

7-66
Техническое обслуживание
DOT : XXXX XXXX OOOO
В первой части кода DOT
содержится кодовый номер завода-
изготовителя, размер шины и тип
рисунка протектора, а последние
четыре цифры указывают неделю и
год изготовления.
Например:
DOT XXXX XXXX 1615 указывает,
что шина была изготовлена на 16-
й неделе 2015 г.
4. Материал и расположение
корда в шине
Внутри шины находится большое
количество слоев прорезиненной
ткани. Производители должны
указывать материалы,
использованные при изготовлении
шин. В этот список обычно входят
сталь, нейлон, полиэстер и др.
Буква “R” означает радиальное
расположение слоев корда; буква
“D” - диагональное или наклонное
расположение слоев; буква “B”
соответствует диагонально-поясной
схеме расположения слоев.
5. Максимальное допустимое
давление воздуха в шинах
Эта величина соответствует
наибольшему давлению, которое
может выдержать шина. Не
превышайте максимальное
допустимое давление в шине.
Рекомендуемые значения давления
в шине указываются в табличке
“Характеристики шины и данные о
допустимой загрузке автомобиля”. Наработка шин
Со временем шины
изнашиваются, даже если они
не эксплуатируются. Вне
зависимости от того стерлась
ли покрышка или нет,
рекомендуется заменять шины
после шести (6) лет
эксплуатации в обычных
условиях. Жаркий климат или
частые большие нагрузки могут
ускорить процесс изнашивания
шин. Игнорирование данного
предупреждения может
приветси к быстрому износу
шин, что может привести к
потере управления и аварии с
серьезными травмами или
смертью.
ОСТОРОЖНО

7-67
Техническое обслуживание
7
6. Максимальная допустимая
нагрузка
Эта величина, указываемая в
килограммах и фунтах, означает
максимальную нагрузку, которую
может выдержать шина. Производя
замену, всегда используйте шины,
которые имеют ту же величину
допустимой нагрузки, что и шины,
установленные на автомобиль
заводом-изготовителем.
7. Классификация по
качеству на основании
равномерного износа
протектора шины
Стандарт качества можно найти
при необходимости на боковой
стороне шины между шириной
протектора и шириной камеры.
Например:
ИЗНОСОСТОЙКОСТЬ
ПРОТЕКТОРА 200
СЦЕПЛЕНИЕ АА
ТЕМПЕРАТУРА А
Износ протектора
Категория качества по износу шины
является относительной оценкой,
основанной на скорости износа
шины при контролируемых
условиях в ходе цикла
государственных испытаний.
Например, шина, имеющая
категорию 150, будет изнашиваться
в полтора раза дольше в ходе
государственных испытаний, чем
шина категории 100.
Относительные характеристики
зависят от реальных условий
эксплуатации. Тем не менее,
характеристики могут отличаться
от нормальных из-за различий в
стиле вождения, проводимом
обслуживании, характеристиках
дорожного покрытия и климата.
Обозначение категории наносится
на боковые стенки шин,
предназначенных для легковых
автомобилей. Шины, поставляемые
в качестве стандартного или
дополнительного оснащения
вашего автомобиля, могут
отличаться по категории качества.
Сцепление с дорогой - AA, A, B & C
Существуют следующие категории
качества по сцеплению с дорогой
AA, A, B и C в порядке ухудшения
характеристик. Категории
представляют собой способность
автомобиля тормозить на
влажном асфальтовом или
бетонном покрытии в ходе
государственных испытаний. Шина
категории C может иметь плохие
показатели, характеризующие
сцепление с дорогой.
Степень сцепления с
дорожным покрытием,
присвоенная данной шине,
получена в ходе испытаний на
торможение при движении
вперед, и не может быть
распространена на случаи
ускорения автомобиля,
движения на повороте и
аквапланирования. Кроме того,
она не отражает максимально
возможного сцепления с
дорожным покрытием.
ОСТОРОЖНО

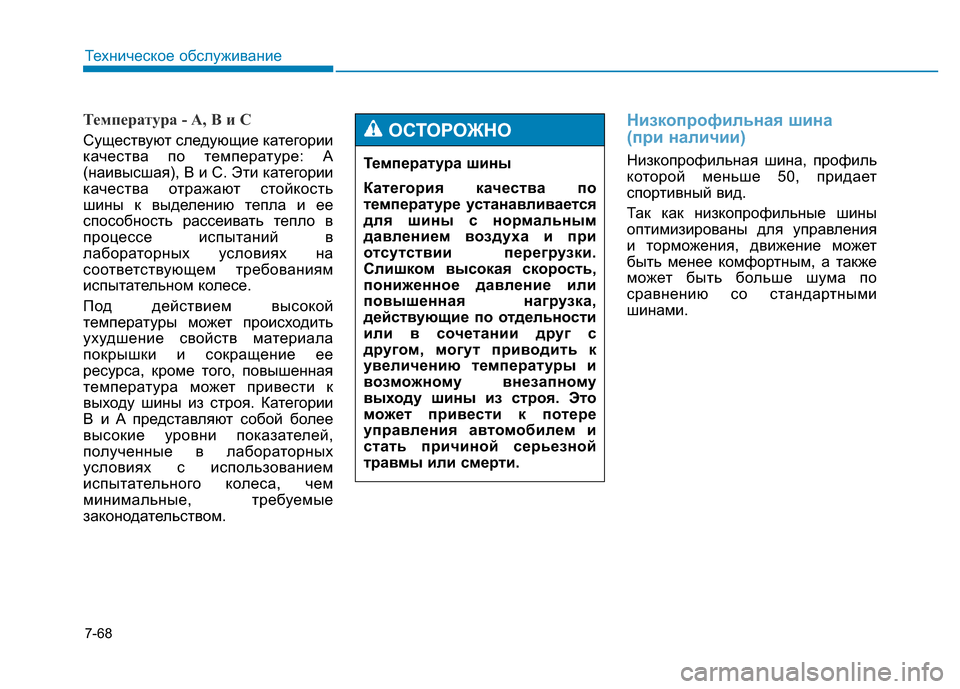

7-68
Техническое обслуживание
Температура - A, B и C
Существуют следующие категории
качества по температуре: А
(наивысшая), B и C. Эти категории
качества отражают стойкость
шины к выделению тепла и ее
способность рассеивать тепло в
процессе испытаний в
лабораторных условиях на
соответствующем требованиям
испытательном колесе.
Под действием высокой
температуры может происходить
ухудшение свойств материала
покрышки и сокращение ее
ресурса, кроме того, повышенная
температура может привести к
выходу шины из строя. Категории
B и A представляют собой более
высокие уровни показателей,
полученные в лабораторных
условиях с использованием
испытательного колеса, чем
минимальные, требуемые
законодательством.
Низкопрофильная шина
(при наличии)
Низкопрофильная шина, профиль
которой меньше 50, придает
спортивный вид.
Так как низкопрофильные шины
оптимизированы для управления
и торможения, движение может
быть менее комфортным, а также
может быть больше шума по
сравнению со стандартными
шинами. Температура шины
Категория качества по
температуре устанавливается
для шины с нормальным
давлением воздуха и при
отсутствии перегрузки.
Слишком высокая скорость,
пониженное давление или
повышенная нагрузка,
действующие по отдельности
или в сочетании друг с
другом, могут приводить к
увеличению температуры и
возможному внезапному
выходу шины из строя. Это
может привести к потере
управления автомобилем и
стать причиной серьезной
травмы или смерти.
ОСТОРОЖНО

7-69
Техническое обслуживание
7
Так как боковая стенка
низкопрофильной шины
меньше, чем у стандартной,
шину и диск с
низкопрофильной шиной
проще повредить. Поэтому
следуйте инструкциям ниже.
- По неровным дорогам или по
бездорожью передвигайтесь
аккуратно, чтобы не
повредить шины и диски.
После выезда из таких мест
осмотрите шины и диски.
- При проезде рытвин,
искусственных неровностей,
люков или бордюров
двигайтесь медленно, чтобы
не повредить шины и диски.
(Продолжение)
(Продолжение)
- При повреждении шины
рекомендуется проверить ее
состояние или обратиться к
авторизованному дилеру
HYUNDAI.
- Во избежание повреждения
шин проверяйте их
состояние и давление
каждые 000 км.ВНИМАНИЕ
•Самостоятельно распознать
повреждение шины сложно.
При наличии малейших
признаков повреждения
шины, даже если само
повреждение не видно,
проверьте или замените
шину, так как ее повреждение
может привести к утечке
воздуха.
•Если шина была повреждена
во время движения по
неровной дороге, при
движении по бездорожью,
при проезде рытвин, люков
или бордюров, гарантия на
нее не распространяется.
•Информация о шине указана
на ее боковой стенке.
ВНИМАНИЕ

7-70
Техническое обслуживание
ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ
Для защиты электрической
системы автомобиля от выхода из
строя в результате электрической
перегрузки используются плавкие
предохра-нители.
Данный автомобиль имеет две
(или три) панели предохранителей.
Одна располагается под панелью
со стороны водителя, остальные -
в отсеке двигателя возле
аккумуляторной батареи.
Если в вашем автомобиле не
работают какие-либо осветительные
приборы дополнительное
электрооборудование или элементы
управления, проверьте плавкий
предохранитель соответствующей
цепи. Если предохранитель
перегорел, проводник внутри него
будет расплавленным.
Если электрическая система не
работает, в первую очередь
проверьте панель
предохранителей, установленную
со стороны водителя.
Перед заменой перегоревшего
предохранителя отсоедините
отрицательный кабель АКБ.Для замены сгоревшего плавкого
предохранителя всегда
используйте предохранитель того
же номинала.
Если после выполнения замены
предохранитель повторно
перегорел, это указывает на
наличие неисправности элементов
электрической системы. Избегайте
использования затронутых систем.
Рекомендуем обратиться за
консультацией к авторизованному
дилеру HYUNDAI.
Используется четыре вида
предохранителей: пластинчатые
для слабых токов, патронные,
мультипредохранители и плавкие
перемычки для сильных токов.
Исправный
предохранительИсправный
предохранитель ■Предохранитель ножевого типа
■Предохранитель патронного типа
■МультипредохранительСгоревший
предохранитель
Сгоревший
предохранитель
■Плавкая перемычка
Исправный
предохранительСгоревший
предохранитель
OLMB073029/OBH072060Сгоревший
предохранитель Исправный
предохранитель

7-71
Техническое обслуживание
7
✽К СВЕДЕНИЮ
Фактическая табличка на панели
предохранителей/реле может
отличаться от установленных
элементов.
•При замене перегоревшего
предохранителя или реле на
новые убедитесь, что
новый предохранитель или
реле плотно входят в
фиксаторы. Неполная
установка предохранителя
или реле может привести к
повреждению проводки и
электрических систем
автомобиля, а также
возможному пожару.
•Не извлекайте
предохранители, реле и
клеммы, закрепленные
болтами или гайками.
Предохранители, реле и
клеммы могут быть не
полностью закреплены, что
может привести к пожару.
(Продолжение)
ВНИМАНИЕ
Замена предохранителя
•Для замены плавкого
предохранителя всегда
используйте предохранитель
того же номинала.
•Установка предохранителя с
большим номинальным
током может привести к
повреждению и
возникновению пожара.
•Запрещается даже временно
устанавливать проволочные
перемычки взамен
соответствующих
предохранителей. Это может
привести к повреждению
электрической проводки и
возникновению пожара.
ОСТОРОЖНО
Запрещается использовать
отвертку или любой другой
металлический предмет для
извлечения предохранителей,
поскольку это может вызвать
короткое замыкание и
повредить электрическую
систему.
ВНИМАНИЕ

7-72
Техническое обслуживание
Замена предохранителя,
установленного на
внутренней панели
1. Переведите кнопку пуска/останова
в положение OFF (выкл.) и
разомкните все остальные
переключатели.
2. Откройте крышку панели пре-
дохранителей.3. Извлеките подозреваемый
предохранитель, потянув его в
направлении под прямым углом к
панели. Для извлечения плавких
предохранителей из панели в
отсеке двигателя используйте
приспособление, входящее в
комплект поставки автомобиля.
4. Проверьте снятый
предохранитель; если он
перегорел, замените его на
новый.
5. Вставьте новый плавкий
предохранитель с тем же
номинальным током и
убедитесь, что он надежно
закреплен в зажимах. (Продолжение)
Если перегорают
предохранители, реле или
клеммы, закрепленные
болтами или гайками,
рекомендуется обратиться к
авторизованному дилеру
HYUNDAI.
•Запрещается вставлять
другие предметы, за
исключением
предохранителей и реле, в
клеммы для
предохранителей/реле,
такие как отвертка или
провод. Это может привести
к неисправности контактов
и сбою системы.
ODH073054
ODH073031

7-73
Техническое обслуживание
7
В случае неплотного контакта
рекомендуем обратиться к
авторизованному дилеру HYUNDAI.
При отсутствии запасных
предохранителей используйте
предохранители с тем же
номинальным током,
установленные в цепях
устройств, которые не
являются обязательными для
работы автомобиля, таких как
прикуриватель.
Если фары или другие
электрические элементы не
работают, а плавкие
предохранители на панели в салоне
автомобиля исправны, проверьте
панель плавких предохранителей в
отсеке двигателя. Если плавкий
предохранитель перегорел, его
следует заменить.Переключатель
предохранителей
Всегда держите переключатель
предохранителей в положении ON
(ВКЛ).
В случае перемещения
переключателя в положение OFF
(ВЫКЛ) возможен сброс настроек
некоторых компонентов, таких как
аудиосистема и цифровые часы, а
также неправильное
функционирование передатчика
(или электронного ключа).
ODH073032
•Всегда держите
переключатель
предохранителей в
положении ON (ВКЛ) во
время движения.
•Не допускайте
многократного извлечения и
установки на место
плавкого предохранителя.
Плавкий предохранитель
может износиться.
ВНИМАНИЕ
