2015 FIAT STRADA display

14
INSTRUMENTENPANEEL
Trekking / Working versie fig. 8
A – Snelheidsmeter
B – Brandstofmeter met
reservelampje
C – Koelvloeistoftemperatuurmeter
D – Toerenteller
E – Display
fig. 8F0X0008m
007-044 STRADA LUM NL 2ed 4-04-2012 9:38 Pagina 14

15
fig. 9F0X0009m

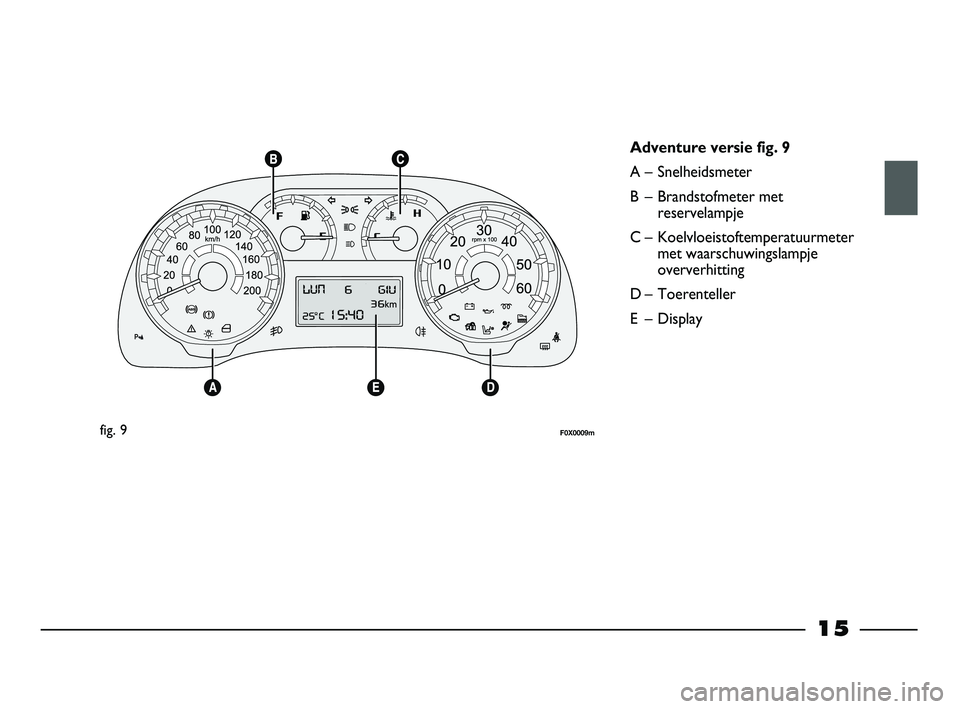

Adventure versie fig. 9
A – Snelheidsmeter
B – Brandstofmeter met
reservelampje
C – Koelvloeistoftemperatuurmeter
met waarschuwingslampje
oververhitting
D – Toerenteller
E – Display
007-044 STRADA LUM NL 2ed 4-04-2012 9:38 Pagina 15

28
KOELVLOEISTOF-
TEMPERATUURMETER
fig. 37-38
Als het waarschuwingslampje A op
het instrumentenpaneel gaat
branden, dan is de temperatuur van
de koelvloeistof te hoog. Onder
normale gebruiksomstandigheden
kan de wijzer op verschillende
posities binnen het meetbereik
staan. Dit hangt af van de
gebruiksomstandigheden van de auto
en van de zelfregulerende werking
van het motorkoelsysteem.
De wijzer mag in elk geval niet in de
rode gevarenzone staan.
fig. 37
F0X0301m
BELANGRIJK Als de meter een lege
brandstoftank aangeeft en het
waarschuwingslampje van de
brandstofreserve A-fig. 35-36
knippert, dan duidt dit op een
storing in het systeem. Bij sommige
versies wordt dezelfde
storingsmelding door het knipperen
van de schaal C op de display
gegeven. Neem in dat geval contact
op met het Fiat Servicenetwerk om
het systeem te laten controleren.BELANGRIJK Als de wijzernaald aan
het begin van de schaal staat (lage
temperatuur) en het
waarschuwingslampje A voor een te
hoge koelvloeistoftemperatuur
brandt, dan is er een storing in het
systeem. Neem in dat geval contact
op met het Fiat Servicenetwerk om
het systeem te laten controleren.
De wijzernaald kan ook in het rode
gebied komen als te langzaam bij
zeer hoge buitentemperaturen
wordt gereden. In dit geval wordt
geadviseerd te stoppen en de motor
af te zetten.
Start de motor vervolgens opnieuw
en geef iets gas.
fig. 38
F0X0302m
007-044 STRADA LUM NL 2ed 4-04-2012 9:39 Pagina 28

31
Instrumenten opnieuw
kalibreren (kompas en
hellingmeters)
De rode leds beginnen te knipperen
als een van deze instrumenten een
storing vertoont.
In dit geval moeten de instrumenten
opnieuw gekalibreerd worden.
Ga als volgt te werk:
– parkeer de auto in een vlakke en
ruime zone (geschikt om de auto
een complete cirkel te laten
rijden);
– controleer of de auto volledig stil
staat.
– start de motor;
– gebruik de hendel om het
stadslicht 3 keer binnen 15
seconden in te schakelen;
– de leds van de hellingmeters
knipperen om aan te geven dat
het kalibratieproces is gestart,
waarna ook de leds van het
kompas knipperen;– rijd nu 2 complete cirkels met de
auto en stop exact in het
startpunt;
– de leds van het kompas houden
op met knipperen: schakel nu het
stadslicht 3 keer binnen 15
seconden uit;
– de leds van het kompas zullen
even branden, waarna de display
van het instrumentenpaneel een
speciale melding met het resultaat
van het kalibratieproces toont.BELANGRIJK Voer de
kalibratieprocedure niet in de buurt
van sterke magnetische velden of
energiebronnen uit.
Om een correcte kalibratie te
verkrijgen, moet de procedure
uitgevoerd worden met rijklaar
voertuig zonder extra lading.
007-044 STRADA LUM NL 2ed 4-04-2012 9:39 Pagina 31

32
MULTIFUNCTIONEEL
DISPLAY
De functies en meldingen van de
multifunctionele display fig. 48
hangen van de opties / versie van uw
voertuig af.
fig. 49
F0X0154m
BEDIENINGSKNOPPEN
Om op correcte wijze gebruik te
maken van de informatie die de
display kan geven, moet men met de
contactsleutel in MAR, zich
vertrouwd maken met de TRIP
knop-fig. 49 aan het uiteinde van de
rechterhendel en met de MODE en
ts knoppen fig. 50 op het dashboard
links van het stuurwiel.MODE knop
Kort indrukken:
– MY CAR FIAT set-up menu
openen en afsluiten;
– een gekozen functie bevestigen /
wijzigen
– weergave van
waarschuwingsmeldingen op de
display onderbreken.
Lang indrukken:
MY CAR FIAT set-up menu afsluiten,
instellingen opslaan en terugkeren
naar standaardweergave of,
afhankelijk van het geval, naar de
vorige weergave.
▲▼knoppen
Met deze knoppen kunnen de opties
van het MY CAR FIAT set-up menu
worden gekozen en sommige
functies worden afgesteld.
fig. 48
F0X3001m
F0X1039mF0X2003m
F0X2004m
fig. 50
F0X2005m
007-044 STRADA LUM NL 2ed 4-04-2012 9:39 Pagina 32

33
TRIP knop
Kort indrukken:
– toegang tot TRIP COMPUTER
informatie.
Lang indrukken:
– TRIP COMPUTER resetten.Standaardweergave fig. 51
A – datum
B – kilometerteller
(totaalstand/deelstand)
C – klokje
D – buitentemperatuur.
Als bij sommige versies een portier
wordt geopend/gesloten bij
verwijderde contactsleutel, toont de
display de totale kilometerstand en
de tijd gedurende enkele seconden.
F0X3002m
De display kan ook het volgende
weergeven:
– het pictogram van de
“steeksleutel” gaat knipperen als
het voertuig voor
geprogrammeerd onderhoud naar
het Fiat Servicenetwerk moet
worden gebracht;
– aanduidingen van de TRIP
COMPUTER;
– regeling van de lichtsterkte van
sommige bedieningselementen in
het interieur;
– MY CAR FIAT menu;
– meldingen en waarschuwingen in
geval van storingen.
fig. 51
007-044 STRADA LUM NL 2ed 4-04-2012 9:39 Pagina 33

34
SET-UP MENU - MY CAR FIAT
Dit menu zorgt voor personalisatie van de
voertuigconfiguratie.
De functies en meldingen van de multifunctionele display
fig. 52 hangen van de opties / versie van uw voertuig af.
Men adviseert om de gewenste
configuratie in veiligheid uit te voeren;
d.w.z. uitsluitend bij stilstaand voertuig.
WAARSCHUWING
F0X3003gfig. 52
Dag
JaarMaand
MODE
(*) Voor bepaalde versies/markten(*)
(*)
007-044 STRADA LUM NL 2ed 4-04-2012 9:39 Pagina 34

35
Begincontroles
Als de sleutel naar MAR wordt
gedraaid, start de display een
diagnoseproces van de
voertuigsystemen. Deze fase kan
enkele seconden duren. Als het
systeem bij draaiende motor geen
enkele storing detecteert, geeft het
OK weer.
Zie LAMPJES EN MELDINGEN in dit
hoofdstuk als de display een storing
aangeeft.
Snelheidslimiet overschreden
(Snelh. Lim.)
Met deze functie kan de
snelheidslimiet (km/h) van het
voertuig ingesteld worden. Wanneer
deze overschreden wordt, wordt de
bestuurder gewaarschuwd door een
speciale melding op de display, een
geluidssignaal en een
waarschuwingslampje (logo van
driehoek).
Deze aanduidingen worden
onmiddellijk onderbroken wanneer
op de MODE knop wordt gedrukt. Ga als volgt te werk om de
snelheidslimiet in te stellen:–
druk kort op de MODE knop om
het menu te openen;
– druk op de ▼knop; Snelh. Lim.
zal op de display verschijnen;
– druk kort op de MODE knop en
vervolgens op ▼of ▲om ON of
OFF te kiezen;
– druk kort op de MODE knop
wanneer ON knippert om de
functie te activeren;
– druk op de ▼knop: een
snelheidswaarde zal op de display
verschijnen;
– druk kort op de MODE knop: de
waarde zal knipperen;
– stel de nieuwe waarde die
overeenkomt met de nieuwe
snelheidslimiet met behulp van de
▼en/of ▲knoppen in.
– druk kort op de MODE knop om
te bevestigen;
– houd de MODE knop ingedrukt
om naar het standaardscherm
terug te keren.De snelheidslimiet kan uitsluitend op
een waarde van 30 km/h (of 20 mph)
of hoger worden ingesteld. Elke keer
dat op de ▼of ▲knoppen wordt
gedrukt, neemt de waarde
respectievelijk 5 eenheden af/toe.
Als de knoppen ingedrukt worden
gehouden, neemt de waarde snel af
of toe Laat de knop in de buurt van
de gewenste waarde los en voltooi
de instelling door de knop
kortstondig in te drukken.
De aanduiding op de display wordt
automatisch onderbroken wanneer
de voertuigsnelheid met meer dan 5
km/h (of 5 mph) onder de ingestelde
waarde zakt.
