2015 FIAT STRADA dashboard

12
INSTRUMENTENPANEEL
De aanwezigheid en de plaats van de bedieningselementen, instrumenten en waarschuwings-/controlelampjes kunnen per
versie verschillen.
fig. 6
Trekking / Working versie fig. 6
1. Verstelbare luchtroosters aan zijkanten – 2. Linkerhendel: bediening buitenverlichting – 3. Claxon
4. Instrumentenpaneel – 5. Rechterhendel: bediening ruitenwissers, ruitensproeiers, trip computer – 6. Verstelbare
luchtroosters in het midden – 7. Bedieningsknoppen – 8. Schakelaar alarmknipperlichten – 9. Autoradio (of voorbereiding
voor autoradio) – 10. Passagiersairbag of bovenste opbergvak (voor bepaalde versies/markten) – 11. Dashboardkastje
12. Opbergvak 13. Bedieningselementen verwarming/ventilatie/airco – 14. Contactslot – 15. Frontairbag bestuurderszijde
16. Hendel voor openen motorkap – 17. Deksel zekeringhouder op dashboard – 18. Koplampverstelling en
bedieningselementen.
F0X0006m
007-044 STRADA LUM NL 2ed 4-04-2012 9:38 Pagina 12

13
De aanwezigheid en de plaats van de bedieningselementen, instrumenten en waarschuwings-/controlelampjes kunnen per
versie verschillen.
F0X0007mfig. 7
Adventure versie fig. 7
1. Verstelbare luchtroosters aan zijkanten – 2. Linkerhendel: bediening buitenverlichting – 3. Claxon
4. Instrumentenpaneel – 5. Rechterhendel: bediening ruitenwissers, ruitensproeiers, trip computer – 6. Verstelbare
luchtroosters in het midden – 7. Bedieningsknoppen – 8. Kompas – 9. Hellingmeter dwarsrichting – 10. Hellingmeter
lengterichting – 11. Autoradio (of voorbereiding voor autoradio) – 12. Schakelaar alarmknipperlichten
13. Passagiersairbag of bovenste opbergvak (voor bepaalde versies/markten) – 14. Dashboardkastje – 15. Opbergvak
16. Bedieningselementen verwarming/ventilatie/airco – 17. Contactslot – 18. Frontairbag bestuurderszijde – 19. Hendel
voor openen motorkap – 20. Deksel zekeringhouder op dashboard – 21. Koplampverstelling, E-Locker (indien voorzien)
en bedieningselementen.
007-044 STRADA LUM NL 2ed 4-04-2012 9:38 Pagina 13

26
Werkzaamheden in de
zone rondom de
gordelspanners waarbij
stoten, trillingen of plaatselijke
verhitting (maximum 100°C
gedurende ten hoogste 6 uur)
optreden, kunnen de
gordelspanners beschadigen of
doen activeren. De gordelspanners
worden niet beïnvloed door
trillingen voortgebracht door een
slecht wegdek of door contact met
kleine obstakels zoals
trottoirbanden. Wendt u zich voor
eventuele werkzaamheden tot het
Fiat Servicenetwerk.KRACHTBEGRENZERS
(voor bepaalde versies/markten)
Voor een nog betere bescherming
van de inzittenden bij een ongeval,
zijn de rolautomaten van de gordels
voor en achter (voor bepaalde
versies/markten) voorzien van een
krachtbegrenzer die bij een frontale
aanrijding de piekbelasting op de
borst en schouders beperkt.
De gordelspanner kan
slechts één keer
geactiveerd worden. Na
activering dient men zich te
wenden tot het Fiat
Servicenetwerk om de
gordelspanners te laten
vervangen. Raadpleeg het
gegevensplaatje in het
dashboardkastje om de
geldigheid van de
gordelspanners te controleren.
Laat voor het verstrijken van
deze geldigheidsdatum het
systeem door het Fiat
Servicenetwerk vervangen.
WAARSCHUWING
007-044 STRADA LUM NL 2ed 4-04-2012 9:39 Pagina 26

32
MULTIFUNCTIONEEL
DISPLAY
De functies en meldingen van de
multifunctionele display fig. 48
hangen van de opties / versie van uw
voertuig af.
fig. 49
F0X0154m
BEDIENINGSKNOPPEN
Om op correcte wijze gebruik te
maken van de informatie die de
display kan geven, moet men met de
contactsleutel in MAR, zich
vertrouwd maken met de TRIP
knop-fig. 49 aan het uiteinde van de
rechterhendel en met de MODE en
ts knoppen fig. 50 op het dashboard
links van het stuurwiel.MODE knop
Kort indrukken:
– MY CAR FIAT set-up menu
openen en afsluiten;
– een gekozen functie bevestigen /
wijzigen
– weergave van
waarschuwingsmeldingen op de
display onderbreken.
Lang indrukken:
MY CAR FIAT set-up menu afsluiten,
instellingen opslaan en terugkeren
naar standaardweergave of,
afhankelijk van het geval, naar de
vorige weergave.
▲▼knoppen
Met deze knoppen kunnen de opties
van het MY CAR FIAT set-up menu
worden gekozen en sommige
functies worden afgesteld.
fig. 48
F0X3001m
F0X1039mF0X2003m
F0X2004m
fig. 50
F0X2005m
007-044 STRADA LUM NL 2ed 4-04-2012 9:39 Pagina 32

VERWARMING
1) Draaiknop luchttemperatuur A:
wijzer in rode vlak.
2) Draaiknop ventilator C: wijzer op
gewenste snelheid.
3) Draaiknop luchtverdeling D;
wijzer op:
≤voor zowel een warme
luchtstroom naar de voeten
als het ontwasemen van de
voorruit;
μvoor lucht naar de
beenruimten en iets koelere
lucht uit de luchtroosters in
het midden en de
uitstroomopeningen op het
dashboard;
wvoor snelle verwarming.
4) Schuif recirculatie: plaats de
schuif in stand vvoor een
snellere verwarming, waarbij
alleen de lucht in het interieur
circuleert.SNEL ONTWASEN EN/OF
ONTDOOIEN
Voorruit en zijruiten
1) Draaiknop luchttemperatuur A:
wijzer in rode vlak (helemaal naar
rechts gedraaid).
2) Draaiknop ventilator C: wijzer op
maximumsnelheid.
3) Draaiknop luchtverdeling D;
wijzer op -.
BELANGRIJK Met de draaiknop
voor de luchtverdeling op -, komt
er ook lucht uit de luchtroosters in
het midden en opzij. Voor het
optimaliseren van het ontwasemen
en ontdooien (ook van de zijruiten),
moeten de luchtroosters in het
midden worden gesloten
(bedieningsknop naar beneden
gedraaid
O
p) en de luchtroosters
aan de zijkant worden geopend
(bedieningsknop naar boven
gedraaid
¥).4) Schuif luchtrecirculatie op
¶,
d.w.z. lucht van buiten wordt
naar binnen gevoerd.
Nadat de ruiten ontwasemd zijn, kan
een stand worden gekozen om
optimaal zicht te behouden.
VENTILATIE
1) Luchtroosters in midden en aan
zijkant: volledig open.
2) Draaiknop luchttemperatuur A:
wijzer in blauwe vlak.
3) Draaiknop ventilator C: wijzer op
gewenste snelheid.
4) Draaiknop luchtverdeling D;
wijzer op
¥.
5) Schuif luchtrecirculatie op
¶,
d.w.z. lucht van buiten wordt
naar binnen gevoerd.
57
045-094 STRADA LUM NL 1ed 13-02-2012 13:13 Pagina 57

BELANGRIJK Met de draaiknop
voor de luchtverdeling op -, komt
er ook lucht uit de luchtroosters in
het midden en opzij. Voor het
optimaliseren van het ontwasemen
en ontdooien (ook van de zijruiten),
moeten de luchtroosters in het
midden worden gesloten
(bedieningsknop naar beneden
gedraaid
Op) en de luchtroosters
aan de zijkant worden geopend
(bedieningsknop naar boven
gedraaid
¥).
Nadat de ruiten ontwasemd zijn, kan
een stand worden gekozen om
optimaal zicht te behouden.
BUITENVERLICHTING
De linkerhendel bedient de meeste
soorten buitenverlichting.
De buitenverlichting werkt
uitsluitend als de contactsleutel in de
stand MAR staat.
Bij inschakeling van de
buitenverlichting, worden het
instrumentenpaneel en verschillende
bedieningselementen op het
dashboard verlicht.
VERLICHTING UIT fig. 60
Draaischakelaar in de stand
O.
STADSLICHT fig. 60
Zet de draaischakelaar in stand
6.
Het controlelampje
3gaat op het
instrumentenpaneel branden.
DIMLICHT fig. 60
Zet de draaischakelaar in stand
2.
Het controlelampje
3gaat op het
instrumentenpaneel branden.GROOTLICHT fig. 60
Duw, met de draaischakelaar in
stand
2, de hendel naar voren
richting dashboard (stabiele stand).
Het controlelampje
1gaat op het
instrumentenpaneel branden.
Als de hendel naar het stuurwiel
wordt getrokken, dan dooft het
grootlicht (en wordt het dimlicht
weer ingeschakeld).
GROOTLICHTSIGNAAL fig. 60
Trek voor het grootlichtsignaal de
hendel naar het stuurwiel (instabiele
stand).
Het controlelampje
1gaat op het
instrumentenpaneel branden.
fig. 60
F0X0035m
60
045-094 STRADA LUM NL 1ed 13-02-2012 13:13 Pagina 60

AFSLUITER VAN DE
BRANDSTOFTOEVOER fig. 66
Deze veiligheidsschakelaar grijpt in
bij een ongeval, door de toevoer van
brandstof af te sluiten waardoor de
motor afslaat.
fig. 66
F0X0042m
fig. 67
F0X0043m
Als na een botsing een
brandstoflucht wordt
geroken of brandstoflekkage
wordt geconstateerd, dan mag
de schakelaar niet gereset
worden om brand te
voorkomen.
WAARSCHUWING
INTERIEURUITRUSTING
DASHBOARDKASTJE fig. 67
Trek aan handgreep A om het kastje
te openen. Bij sommige versies gaat
bij het openen van het kastje een
inwendig lampje branden. Sommige
versies zijn van een bovenste kastje
voorzien. Druk op de knop B om dit
te openen. Als geen brandstoflekkage wordt
waargenomen en de auto kan gestart
worden, druk dan op de knop A om
de brandstoftoevoer weer te
herstellen.
Draai na een botsing de
contactsleutel naar STOP om te
voorkomen dat de accu leegloopt.
Rijd nooit met open
dashboardkastje: bij
een ongeval kan de passagier
hierdoor verwond raken.
WAARSCHUWING
65
045-094 STRADA LUM NL 1ed 13-02-2012 13:13 Pagina 65

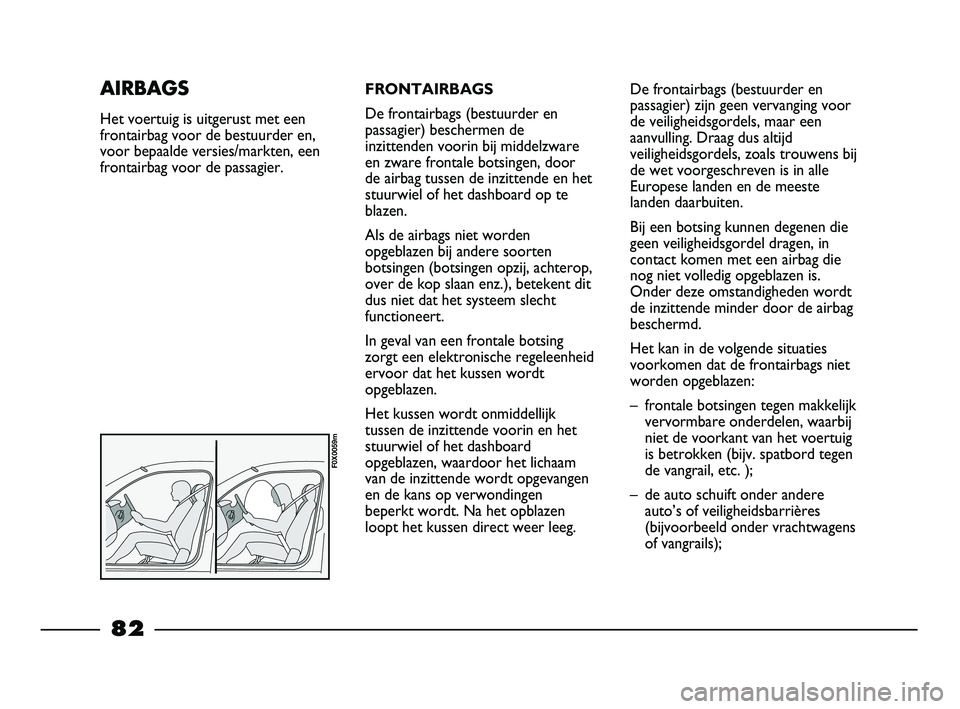

FRONTAIRBAGS
De frontairbags (bestuurder en
passagier) beschermen de
inzittenden voorin bij middelzware
en zware frontale botsingen, door
de airbag tussen de inzittende en het
stuurwiel of het dashboard op te
blazen.
Als de airbags niet worden
opgeblazen bij andere soorten
botsingen (botsingen opzij, achterop,
over de kop slaan enz.), betekent dit
dus niet dat het systeem slecht
functioneert.
In geval van een frontale botsing
zorgt een elektronische regeleenheid
ervoor dat het kussen wordt
opgeblazen.
Het kussen wordt onmiddellijk
tussen de inzittende voorin en het
stuurwiel of het dashboard
opgeblazen, waardoor het lichaam
van de inzittende wordt opgevangen
en de kans op verwondingen
beperkt wordt. Na het opblazen
loopt het kussen direct weer leeg.De frontairbags (bestuurder en
passagier) zijn geen vervanging voor
de veiligheidsgordels, maar een
aanvulling. Draag dus altijd
veiligheidsgordels, zoals trouwens bij
de wet voorgeschreven is in alle
Europese landen en de meeste
landen daarbuiten.
Bij een botsing kunnen degenen die
geen veiligheidsgordel dragen, in
contact komen met een airbag die
nog niet volledig opgeblazen is.
Onder deze omstandigheden wordt
de inzittende minder door de airbag
beschermd.
Het kan in de volgende situaties
voorkomen dat de frontairbags niet
worden opgeblazen:
– frontale botsingen tegen makkelijk
vervormbare onderdelen, waarbij
niet de voorkant van het voertuig
is betrokken (bijv. spatbord tegen
de vangrail, etc. );
– de auto schuift onder andere
auto’s of veiligheidsbarrières
(bijvoorbeeld onder vrachtwagens
of vangrails); AIRBAGS
Het voertuig is uitgerust met een
frontairbag voor de bestuurder en,
voor bepaalde versies/markten, een
frontairbag voor de passagier.
F0X0059m
82
