Inklappen
Indien nodig (bijv. als de breedte van de
spiegel een hindernis vormt in nauwe
doorgangen) kunnen de buitenspiegels
worden ingeklapt door ze van stand
1-fig. 39in stand 2te zetten.
Tijdens het rijden moeten de
spiegels altijd in stand 1-fig.
39 staan.
Het onderste gedeelte van de
spiegel aan bestuurderszijde
is bol, waardoor de afstandswaarne-
ming enigszins wordt beïnvloed.
ATTENTIE!
Ontwaseming/ontdooiing
(indien aanwezig)
De buitenspiegels zijn voorzien van ver-
warmingselementen die worden inge-
schakeld als de achterruitverwarming
wordt ingeschakeld (door op de knop
(
)
te drukken.
WAARSCHUWING De functie is tijdge-
schakeld en wordt na enige minuten au-
tomatisch uitgeschakeld.
fig. 39
F0P0032m
020-082 SCUDO LUM NL 02/12/13 15.19 Pagina 28
Page 33 of 227
29
VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
VERWARMING EN
VENTILATIE1.Vast luchtrooster boven
2.Verstelbare luchtroosters in het midden
3.Vaste luchtroosters aan zijkant
4.Verstelbare luchtroosters aan zijkant
5. Luchtroosters onder voor zitplaatsen voor
6.Luchtroosters boven voor zitplaatsen achter
(indien aanwezig).
fig. 40
F0P0033m
fig. 41
F0P0101m
020-082 SCUDO LUM NL 02/12/13 15.19 Pagina 29
Page 34 of 227
30VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
Om de luchtroosters Ben Cte gebruiken,
moet u met de betreffende schuif de luch-
troosters in de gewenste stand instellen.
BEDIENINGSKNOPPEN fig. 44
Draaiknop A voor de
luchtverdelingμ
voor lucht uit de luchtroosters in het
midden en aan de zijkanten;
∑
voor luchttoevoer naar de beenruim-
ten en voor een iets lagere tempera-
tuur uit de luchtroosters op het dash-
board (“bilevel”-stand);
∂
voor verwarming bij lage buitentem-
peraturen: maximale luchtopbrengst
naar de beenruimte;
∏
voor verwarming van de beenruimte en
ontwaseming van de voorruit;
-
voor een snelle ontwaseming van de
voorruit.
fig. 44
F0P0036m
fig. 42
F0P0034m
fig. 43
F0P0035m
LUCHTROOSTERS IN HET
MIDDEN EN AAN DE ZIJKANT
fig. 42-43
De luchtroosters zijn verstelbaar in de
door de pijlen aangegeven vier richtingen.
AVast luchtrooster voor de zijruiten.
BVerstelbare luchtroosters aan de zijkant.
CVerstelbare luchtroosters in het midden.
De luchtroosters Azijn niet verstelbaar.
020-082 SCUDO LUM NL 02/12/13 15.19 Pagina 30
Page 35 of 227
31
VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
Draaiknop B dient voor
inschakelen en regelen van de
aanjager
0= aanjager uit
1-2-3= aanjagersnelheid
4 -
p= aanjager op maximale snel-
heid
Draaiknop C voor regeling van de
luchttemperatuur (menging van
warme/koude lucht)
Rood gebied = warme lucht
Blauw gebied = koude lucht
Knop D voor in-/uitschakeling van
de luchtrecirculatie
Als u op de knop drukt, schakelt de lucht-
recirculatie in.
Als u na inschakeling van de luchtrecircu-
latie opnieuw op de knop drukt, wordt de
luchtrecirculatie uitgeschakeld.SNELLE VERWARMING VAN
INTERIEUR
Ga voor snel verwarmen als volgt te werk:
❒
draai de knop Cin het rode vlak;
❒
schakel de recirculatie in
(indien uitgeschakeld);
❒
draai de knop Ain stand
∂
;
❒
draai de knop Bin stand 4
-
p(maxi-
male aanjagersnelheid).
Vervolgens kan een stand gekozen wor-
den waarbij het comfort optimaal blijft.
Druk op de knop Dom de luchtrecircu-
latie uit te schakelen en het beslaan van de
ruiten te voorkomen.
WAARSCHUWING Wacht bij een kou-
de motor enige minuten totdat de koel-
vloeistof de optimale bedrijfstemperatuur
heeft bereikt. VENTILATIE VAN HET
INTERIEUR
Ga voor een goede ventilatie in het inte-
rieur als volgt te werk:
❒
draai de knop Cin het blauwe vlak;
❒
schakel de recirculatie uit (indien inge-
schakeld);
❒
draai de knop Ain stand
μ;
❒
draai de draaiknop Bop de gewenste
snelheid.
VERWARMING VAN HET
INTERIEUR
Ga als volgt te werk:
❒
draai de knop Cin het rode vlak;
❒
draai de knop Ain de gewenste stand;
❒
draai de draaiknop Bop de gewenste
snelheid.
020-082 SCUDO LUM NL 02/12/13 15.20 Pagina 31
Page 36 of 227
32VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
SNEL ONTWASEMEN/
ONTDOOIEN VOORRUITEN
(VOORRUIT EN ZIJRUITEN)
Ga als volgt te werk:❒
draai de knop Cin het rode vlak;
❒
schakel de recirculatie uit (indien inge-
schakeld);
❒
draai de knop Ain stand
-
;
❒
draai de knop Bin stand 4
-
p(maxi-
male aanjagersnelheid).
Nadat de ruiten ontwasemd zijn, kan een
stand gekozen worden waarbij het com-
fort optimaal blijft.Beslaan van de ruiten voorkomen
Als de luchtvochtigheid buiten heel hoog is
en/of bij regen en/of bij grote tempera-
tuurverschillen tussen de lucht in en buiten
de auto moeten de volgende handelingen
uitgevoerd worden, zodat wordt voorko-
men dat de ruiten beslaan:
❒
draai de knop Cin het rode vlak;
❒
schakel de luchtrecirculatie uit (indien
ingeschakeld) door de knop Din te
drukken;
❒
draai de knop Ain stand
-
met de
mogelijkheid stand
∏
in te schakelen
als de ruiten niet beslaan;
❒
draai de knop Bop de 2
esnelheid.ONTWASEMING/
ONTDOOIING ACHTERRUIT EN
BUITENSPIEGELS
(indien aanwezig) fig. 45
Druk op knop Aom deze functie in te
schakelen; de inschakeling wordt gesigna-
leerd door het branden van het lampje op
de knop.
De functie is tijdgeschakeld en wordt na
20 minuten automatisch uitgeschakeld. U
kunt de verwarming eerder uitschakelen
door nogmaals de knop Ain te drukken.
WAARSCHUWING Plak geen stickers of
andere plaatjes op de elektrische weer-
standsdraden aan de binnenzijde van de
achterruit, om beschadiging van de ach-
terruitverwarming te voorkomen.
fig. 45
F0P0037m
020-082 SCUDO LUM NL 02/12/13 15.20 Pagina 32
Page 37 of 227
33
VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
AIRCONDITIONING,
HANDBEDIEND (waar voorzien)BEDIENINGSKNOPPEN fig. 46
Draaiknop A voor de
luchtverdelingμ
voor lucht uit de luchtroosters in het
midden en aan de zijkanten;
∑
voor luchttoevoer naar de beenruim-
ten en voor een iets lagere tempera-
tuur uit de luchtroosters op het dash-
board (“bilevel”-stand);
∂
voor verwarming bij lage buitentem-
peraturen: maximale luchtopbrengst
naar de beenruimte;
∏
voor verwarming van de beenruimte
en ontwaseming van de voorruit;
-
voor een snelle ontwaseming van de
voorruit.
Draaiknop B dient voor
inschakelen en regelen van de
aanjager
0= aanjager uit
1-2-3= aanjagersnelheid
4 -
p= aanjager op maximale snel-
heid RECIRCULATIE INSCHAKELEN
fig. 44
Druk op de knop
Ω
.
Wij raden u aan de recirculatiefunctie in
te schakelen in de file of in tunnels. Hier-
mee wordt voorkomen dat vervuilde lucht
het interieur bereikt. Het is niet raadzaam
dit systeem langdurig te laten werken, om-
dat anders, vooral als u met meerdere
personen in de auto zit, de kans aanzien-
lijk toeneemt dat de ruiten beslaan.WAARSCHUWING Met de recirculatie-
functie kan, afhankelijk van de gekozen
werking (“verwarmen” of “koelen”) snel-
ler het gewenste resultaat worden bereikt.
Het verdient aanbeveling om de recircu-
latiefunctie in te schakelen op regenach-
tige en koude dagen, om te voorkomen
dat de ruiten beslaan.
020-082 SCUDO LUM NL 02/12/13 15.20 Pagina 33
Page 38 of 227
34VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
Draaiknop C voor regeling van de
luchttemperatuur (menging van
warme/koude lucht)
Rood gebied = warme lucht
Blauw gebied = koude luchtKnop E voor het in-/uitschakelen
van de airconditioning
Als de knop wordt ingedrukt (led op knop
brandt), wordt de airconditioning inge-
schakeld.
Als u nogmaals op de knop drukt (lampje
op de knop gedoofd), schakelt de aircon-
ditioning uit.fig. 46
F0P0038m
Knop D voor in-/uitschakeling van
de luchtrecirculatie
Als u op de knop drukt, schakelt de lucht-
recirculatie in.
Als u na inschakeling van de luchtrecircu-
latie opnieuw op de knop drukt, wordt de
luchtrecirculatie uitgeschakeld.
020-082 SCUDO LUM NL 02/12/13 15.20 Pagina 34
Page 39 of 227
35
VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN

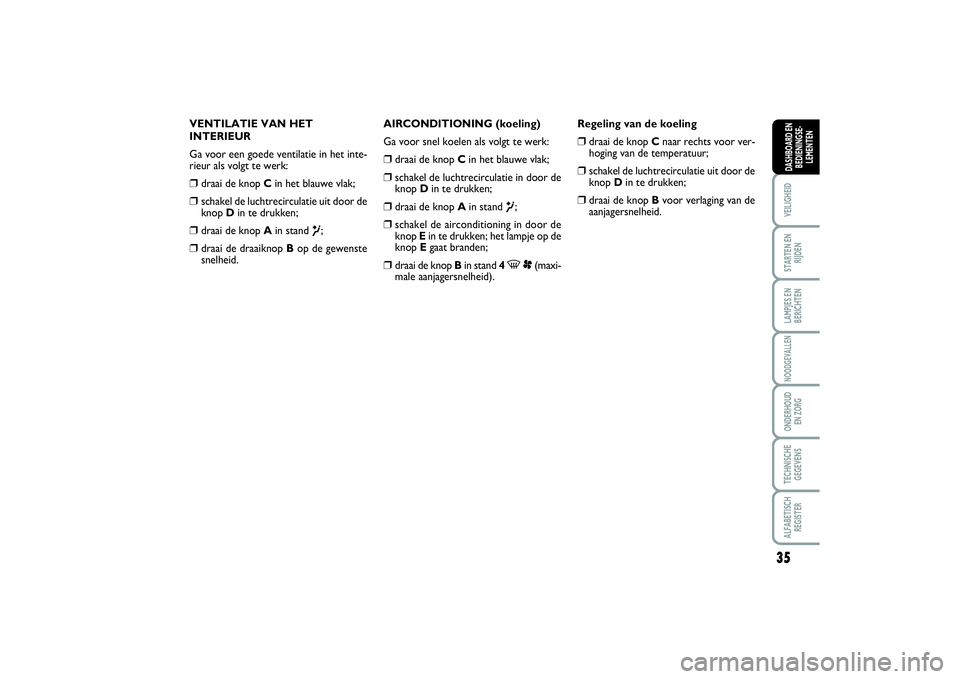

VENTILATIE VAN HET
INTERIEUR
Ga voor een goede ventilatie in het inte-
rieur als volgt te werk:❒
draai de knop Cin het blauwe vlak;
❒
schakel de luchtrecirculatie uit door de
knop Din te drukken;
❒
draai de knop Ain stand
μ;
❒
draai de draaiknop Bop de gewenste
snelheid.AIRCONDITIONING (koeling)
Ga voor snel koelen als volgt te werk:
❒
draai de knop Cin het blauwe vlak;
❒
schakel de luchtrecirculatie in door de
knop Din te drukken;
❒
draai de knop Ain stand
μ;
❒
schakel de airconditioning in door de
knop Ein te drukken; het lampje op de
knop Egaat branden;
❒
draai de knop Bin stand 4
-
p(maxi-
male aanjagersnelheid).Regeling van de koeling
❒
draai de knop Cnaar rechts voor ver-
hoging van de temperatuur;
❒
schakel de luchtrecirculatie uit door de
knop Din te drukken;
❒
draai de knop Bvoor verlaging van de
aanjagersnelheid.
