STRUČNÉ OBOZNÁMENIE SA S
PRÍSTROJOVOU
Táto časť príručky poskytuje všetky
informácie, ktoré sú užitočné na
oboznámenie sa, interpretáciu
a správne používanie prístrojového
panela.PRÍSTROJOVÝ PANEL A PALUBNÉ
PRÍSTROJE ....................................109
DISPLEJ .........................................113
TRIP COMPUTER ...........................122
KONTROLKY A HLÁSENIA .............125
- NEDOSTATOČNÉ MNOŽSTVO
BRZDOVEJ KVAPALINY/ZATIAHNUTÁ
RUČNÁ BRZDA .................................. 125
- PORUCHA EBD ............................... 126
- PORUCHA AIRBAGOV .................... 126
- NEZALOŽENÉ BEZPEČNOSTNÉ
PÁSY .................................................. 127
- ZVÝŠENÁ TEPLOTA CHLADIACEJ
KVAPALINY MOTORA ........................ 128
- NEDOSTATOČNÉ NABITIE
AKUMULÁTORA ................................. 128
- NEDOSTATOČNÝ TLAK
MOTOROVÉHO OLEJA ...................... 129
-OPOTREBOVANÝ MOTOROVÝ OLEJ
............................................................ 129
-NEÚPLNÉ UZAVRETIE
DVERÍ/NAKLADACIEHO PRIESTORU
............................................................ 130
- PORUCHA POSILŇOVAČA
RIADENIA ........................................... 130
-PORUCHA SAMOVYVAŽOVACÍCH
ZAVESENÍ KOLIES ............................. 130
- PORUCHA SYSTÉMU
EOBD/VSTREKOVANIA ...................... 132
- PORUCHA ABS ............................... 133
-REZERVA PALIVA .............................. 133
- PREDHREV ŽERAVENIA
SVIEČOK/PORUCHA PREDHREVU
ŽERAVENIA SVIEČOK ........................ 134- PRÍTOMNOSŤ VODY V PALIVOVOM
FILTRI ................................................. 134
-PORUCHA OCHRANNÉHO
SYSTÉMU VOZIDLA - FIAT CODE ...... 135
- ZADNÉ HMLOVÉ SVETLÁ ................ 135
-VŠEOBECNÁ SIGNALIZÁCIA
PORUCHY ......................................... 135
-PREBIEHA ČISTENIE DPF (FILTRA
PEVNÝCH ČASTÍC) ............................ 137
-OPOTREBOVANÉ BRZDOVÉ
OBLOŽENIE ....................................... 138
-DRIVING ADVISOR ........................... 138
- SYSTÉM T.P.M.S. ............................. 139
- STRETÁVACIE SVETLÁ .................... 140
- FOLLOW ME HOME ........................ 140
- ĽAVÉ SMEROVÉ SVETLO ................ 140
- PRAVÉ SMEROVÉ SVETLO ............. 141
-HMLOVÉ SVETLÁ ............................. 141
- CRUISE CONTROL .......................... 141
-SPEED LIMITER ................................ 141
- AUTOMATICKÉ DIAĽKOVÉ SVETLÁ . 142
- DIAĽKOVÉ SVETLÁ .......................... 142
-PORUCHA VONKAJŠÍCH SVETIEL ... 143
-PORUCHA BRZDOVÝCH SVETIEL ... 143
-PORUCHA AUTOMATIKY
DIAĽKOVÝCH SVETIEL ...................... 144
-MOŽNÝ VÝSKYT ĽADU NA CESTE ... 144
-PREKROČENÝ RÝCHLOSTNÝ LIMIT
............................................................ 144
-PLÁNOVANÁ ÚDRŽBA ..................... 144
-PORUCHA SYSTÉMU DRIVING
ADVISOR ............................................ 145
-PORUCHA TRAFFIC SIGN
RECOGNITION ................................... 145
107

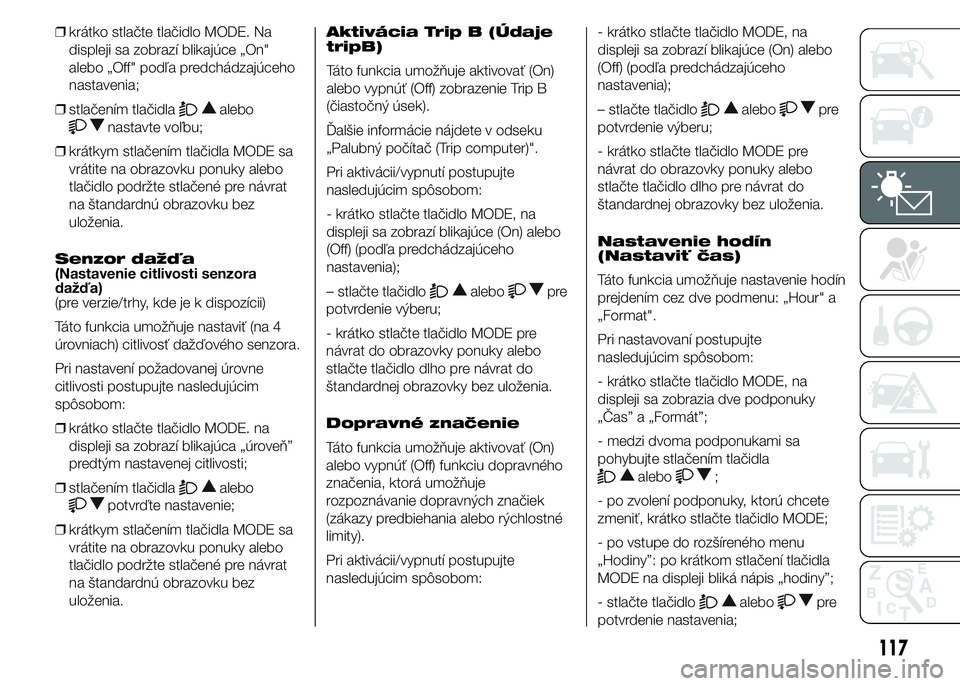

❒krátko stlačte tlačidlo MODE. Na
displeji sa zobrazí blikajúce „On"
alebo „Off" podľa predchádzajúceho
nastavenia;
❒stlačením tlačidla
alebo
nastavte voľbu;
❒krátkym stlačením tlačidla MODE sa
vrátite na obrazovku ponuky alebo
tlačidlo podržte stlačené pre návrat
na štandardnú obrazovku bez
uloženia.
Senzor dažďa
(Nastavenie citlivosti senzora
dažďa)
(pre verzie/trhy, kde je k dispozícii)
Táto funkcia umožňuje nastaviť (na 4
úrovniach) citlivosť dažďového senzora.
Pri nastavení požadovanej úrovne
citlivosti postupujte nasledujúcim
spôsobom:
❒krátko stlačte tlačidlo MODE. na
displeji sa zobrazí blikajúca „úroveň”
predtým nastavenej citlivosti;
❒stlačením tlačidla
alebo
potvrďte nastavenie;
❒krátkym stlačením tlačidla MODE sa
vrátite na obrazovku ponuky alebo
tlačidlo podržte stlačené pre návrat
na štandardnú obrazovku bez
uloženia.Aktivácia Trip B (Údaje
tripB)
Táto funkcia umožňuje aktivovať (On)
alebo vypnúť (Off) zobrazenie Trip B
(čiastočný úsek).
Ďalšie informácie nájdete v odseku
„Palubný počítač (Trip computer)".
Pri aktivácii/vypnutí postupujte
nasledujúcim spôsobom:
- krátko stlačte tlačidlo MODE, na
displeji sa zobrazí blikajúce (On) alebo
(Off) (podľa predchádzajúceho
nastavenia);
– stlačte tlačidlo
alebopre
potvrdenie výberu;
- krátko stlačte tlačidlo MODE pre
návrat do obrazovky ponuky alebo
stlačte tlačidlo dlho pre návrat do
štandardnej obrazovky bez uloženia.
Dopravné značenie
Táto funkcia umožňuje aktivovať (On)
alebo vypnúť (Off) funkciu dopravného
značenia, ktorá umožňuje
rozpoznávanie dopravných značiek
(zákazy predbiehania alebo rýchlostné
limity).
Pri aktivácii/vypnutí postupujte
nasledujúcim spôsobom:- krátko stlačte tlačidlo MODE, na
displeji sa zobrazí blikajúce (On) alebo
(Off) (podľa predchádzajúceho
nastavenia);
– stlačte tlačidlo
alebopre
potvrdenie výberu;
- krátko stlačte tlačidlo MODE pre
návrat do obrazovky ponuky alebo
stlačte tlačidlo dlho pre návrat do
štandardnej obrazovky bez uloženia.
Nastavenie hodín
(Nastaviť čas)
Táto funkcia umožňuje nastavenie hodín
prejdením cez dve podmenu: „Hour" a
„Format".
Pri nastavovaní postupujte
nasledujúcim spôsobom:
- krátko stlačte tlačidlo MODE, na
displeji sa zobrazia dve podponuky
„Čas” a „Formát”;
- medzi dvoma podponukami sa
pohybujte stlačením tlačidla
alebo;
- po zvolení podponuky, ktorú chcete
zmeniť, krátko stlačte tlačidlo MODE;
- po vstupe do rozšíreného menu
„Hodiny”: po krátkom stlačení tlačidla
MODE na displeji bliká nápis „hodiny”;
- stlačte tlačidlo
alebopre
potvrdenie nastavenia;
117

TRIP COMPUTER
DOSKOU
„Trip computer” umožňuje zobraziť,
ak je kľúč v zapaľovaní v polohe MAR
(CHOD), veličiny týkajúce sa stavu
fungovania vozidla. Informácia je
zložená z dvoch odlišných trip
nazvaných „Trip A” a „Trip B”,
schopných monitorovať „celú trasu”
vozidla (cestu) nezávisle na sebe.
Obidve funkcie sa dajú vynulovať
(reset - začiatok novej trasy).
„Trip A” umožňuje zobrazenie
nasledujúcich veličín:
❒Vonkajšia teplota
❒Dojazd
❒Prejdená vzdialenosť A
❒Priemerná spotreba A
❒Okamžitá spotreba
❒Priemerná rýchlosť A
❒Doba úseku cesty A (trvanie jazdy)
❒Reset Trip A
„Trip B”, je iba na multifunkčnom
displeji, umožňuje zobrazovanie
nasledovných veličín:
❒Prejdená vzdialenosť B❒Priemerná spotreba B
❒Priemerná rýchlosť B
❒Doba úseku cesty B (trvanie jazdy).21)
Zobrazené hodnoty
Vonkajšia teplota
Udáva teplotu mimo vozidla.
Dojazd (pre verzie/trhy, kde je k
dispozícii)
Ukazuje vzdialenosť, ktorú ešte môže
vozidlo ubehnúť s palivom v nádrži
za predpokladu, že sa bude pokračovať
rovnakým štýlom jazdy. Na displeji sa
zobrazí indikácia „----” v nasledujúcich
situáciách:
❒hodnota dojazdu je menšia ako 50
km (alebo 30 míľ)
❒v prípade zastavenia vozidla s
naštartovaným motorom na dlhší
čas.UPOZORNENIE Hodnota môže byť
ovplyvnená rôznymi faktormi: štýl jazdy
(pozrite časť „Štýl jazdy” v kapitole
„Naštartovanie a jazda”), typ trasy
(diaľnica, mestský okruh, hory, atď.),
podmienky používania vozidla
(prevážaný náklad, tlak pneumatík,
atď.). Pri plánovaní cesty preto berte do
úvahy vyššie opísané okolnosti.
Prejdená vzdialenosť
Označuje prekonanú vzdialenosť od
začiatku novej cesty.
Priemerná spotreba (pre verzie/trhy, kde
je k dispozícii)
Predstavuje približný priemer spotreby
od začiatku novej trasy.
Okamžitá spotreba (pre verzie/trhy, kde
je k dispozícii)
Udáva zmenu nepretržite aktualizovanej
spotreby paliva. V prípade, že
automobil stojí s naštartovaným
motorom, na displeji sa zobrazí „----”.
Priemerná rýchlosť
Predstavuje priemernú rýchlosť vozidla
v závislosti od celkovej prejdenej
vzdialenosti od začiatku jazdy.
122
STRUČNÉ OBOZNÁMENIE SA S PRÍSTROJOVOU

Sedadlá ........................................ 15
Sedadlá s nastaviteľnými
lakťovými opierkami ..................... 16
Sedadlá (verzia Panorama) ............. 19
Sedadlá (verzie Combi)................... 20
Sedadlo s otočným podstavcom.... 16
Senzor dažďa ................................ 51
Senzory automatických
svetlometov ................................. 49
Side Bag (bočné airbagy) ............... 167
Sklopná opierka lavice ................ 18-65
Smerové svetlá ......................... 48-206
Snehové reťaze .............................. 186
Spätné zrkadlá ............................... 25
Speed block................................... 66
Speed Limiter................................. 54
Spínač blokovania paliva ................ 59
Spojka ........................................... 254
Spotreba paliva .............................. 319
Stierač ........................................... 240
Stierač skla .................................... 50
Stojan ............................................ 64
Stretávacie svetlá ..................... 46-205
Stropné svietidlá............................. 56
súhrnná tabuľka identifikačných
údajov .......................................... 248
Súprava na rýchlu opravu
pneumatík Fix&Go Automatic.............
196-197-198
Svetlá poznávacej značky .............. 208
Svetlomety– Korektor sklonu svetlometov ..... 76
– Nastavenie svetlometu .............. 76
Symboly ......................................... 10
Systém ABS................................... 77
Systém ASR................................... 79
Systém EOBD ................................ 95
Systém Fiat CODE ......................... 10
Systém HBA (Hydraulic Brake
Assist) .......................................... 80
Systém Hill Descent ....................... 80
Systém Hill Holder.......................... 79
Systém MSR .................................. 77
Systém S.B.R. ............................... 149
Systém Start&Stop ........................ 98
Systém TPMS ................................ 83
Systém Traction Plus...................... 82
Štartovacie zariadenie .................... 14
Štartovanie zotrvačným
pohybom ..................................... 190
Štýl jazdy ....................................... 177
Tablet Holder ................................ 64
Ťahanie prívesov............................. 178
Ťahanie vozidla ............................... 219
Tachometer .................................... 111
Tienidlá .......................................... 63
Tlak nahustenia .............................. 261
Trip computer................................. 122
Údržba a starostlivosť -
Plánovaná údržba ........................ 224Údržba a starostlivosť -
pravidelné kontroly ....................... 228
Údržba a starostlivosť - program
plánovanej údržby ........................ 225
Ukazovateľ hladiny motorového
oleja ............................................. 111
Ukazovateľ teploty chladiacej
kvapaliny motora .......................... 111
Úložný priestor nad kabínou ........... 64
Úsekový vypínač akumulátora ........ 58
Úspora paliva ................................. 176
Uzáver palivovej nádrže .................. 104
Verzia karosérie............................. 250
Vnútorná výbava ............................ 60
Volant............................................. 24
Vonkajšie svetlá .............................. 46
Vyhrievané zadné sklo .................... 58
Výkony ........................................... 273
Vykurovanie a ventilácia.................. 28
Výmena akumulátora...................... 236
Výmena gumičiek stierača .............. 241
Výmena kolesa ............................... 191
Výmena plniacej fľaše ..................... 198
Výmena vnútornej žiarovky ............. 209
Výmena vonkajšej žiarovky ............. 204
Výmena žiarovky ............................ 200
Vypnutie motora ............................. 172
Vzduchový filter .............................. 235
Zablokovanie dverí ........................ 59
Zadná plošina ................................ 72
