2015 FIAT DUCATO BASE CAMPER servis

Údaje obsaÏené v této publikaci mají informativní char\
akter.
Fiat mÛÏe kdykoliv provádût zmûny modelÛ popsan˘ch \
v této publikaci, z dÛvodÛ technick˘ch nebo komerãních\
. Dal‰í informace si zákazník mÛÏe obstarat v autorizova\
ném servisu Fiat. Vyti‰tûno na ekologickém papíru bez chlóru.
ČESKÁ
POUÎITÍ A ÚDRÎBA
FIATDUCATO
COP DUCATO LUM CZ_DUCATO UM ITA 20/01/14 10.03 Pagina 1

My, co jsme vyprojektovali a zkonstruovali Vaše vozidlo,
jej známe skutečně do posledního detailu a dílu. V autorizovaných servisech Fiat Professional Service
se setkáte s techniky, které jsme přímo zaškolili a kteří Vám poskytnou veškerou kvalitu a profesionalitu
při všech úkonech údržby. Servisy Fiat Professional Vám stojí vždy po boku pro pravidelnou údržbu, sezónní kontroly a praktické rady od našich oborníků.
S originálními náhradními díly Fiat Professional zachováte dlouhodobě charakteristiky, jako je spolehlivo- st, komfort a výkony, pro které jste si vybral právě toto vozidlo.
Pro komponenty svého vozidla požadujte jedině originální díly, které se používají při výrobě Vašeho vozidla a které Vám vřele doporučujeme, protože představují výsledek naší trvalé snahy vyvíjet stále vyspělejší technologie. Ze všech těchto důvodů spoléhejte pouze na originální náhradní díly:
jedině ty byly vyprojektovány automobilkou Fiat Professional pro Vaše vozidlo.
BEZPEČNOST:
BRZDOVÁ SOUSTAVAEKOLOGIE: FILTRY PEVNÝCH ČÁSTIC ÚDRŽBA KLIMATIZACEKOMFORT:
ZAVĚŠENÍ A STÍRAČE OKENVÝKONY:
SVÍČKY, VSTŘIKOVAČE A BATERIELINEA ACCESSORI:
STŘEŠNÍ NOSIČE, RÁFKY
PROČ POUŽÍVAT
ORIGINÁLNÍ NÁHRADNÍ DÍLY
COP DUCATO LUM CZ_DUCATO UM ITA 20/01/14 10.03 Pagina 2

Vážený zákazníku,
Blahopřejeme a děkujeme, že jste zvolili vozidlo značky Fiat Ducato. Tento návod k použití a údržbě jsme sestavili tak, abychom Vám umožnili
plně ocenit kvality tohoto vozidla. Doporučujeme Vám si celý návod pozorně pročíst ještě před první jízdou.
V návodu jsou uvedeny důležité informace, rady a upozornění ohledně používání vozidla, jež Vám pomohou využít beze zbytku technické
přednosti Vašeho Fiatu Ducato. V návodu se seznámíte s charakteristikami vozu a s příslušnými opatřeními. Naleznete v něm i informace, které
mají zásadní význam pro péči o vůz, jeho údržbu, bezpečnost jízdy a provozu v zájmu dlouhodobého zachování svého vozidla.
Přečtěte si pozorně upozornění a pokyny, které jsou v textu označeny symboly:
bezpečnost osob;
ochrana vozidla;
pro ochranu životního prostředí.
POZN.: Tyto symboly jsou v případě potřeby vyznačeny na konci odstavce a jsou označeny číslem. Toto číslo odkazuje na upozornění uvedené
na konci příslušné sekce.
V přiložené Záruční knížce naleznete i přehled asistenčních služeb, které Fiat nabízí svým zákazníkům, záruční list a podrobný popis záručních
podmínek.
Jsme si jisti, že vám všechny tyto nástroje pomohou ocenit nový vůz i pracovníky autorizovaných servisů Fiat, kteří budou servisovat vaše
vozidlo.
Příjemné čtení a šťastnou cestu!
V tomto návodu k obsluze a údržbě jsou popsány všechny verze modelu Fiat Ducato, proto je třeba brát v úvahu pouze
informace týkající se vybavení, motorizace a verze Vámi zakoupeného vozidla. Údaje obsažené v této publikaci mají
pouze informativní charakter. Skupina Fiat Group Automobiles je oprávněna modely popsané v této publikaci kdykoli
upravit z důvodů technické či obchodní povahy. Ohledně dalších podrobností se obraťte na autorizovaný servis Fiat.

ČTĚTE V KAŽDÉM PŘÍPADĚ
TANKOVÁNÍ PALIVA
Do vozidla čerpejte výhradně motorovou naftu podle evropské specifikace EN590. Používáním jiných pohonných hmot nebo palivových
směsí se může nenapravitelně poškodit motor a záruka na vozidlo pozbýt platnosti.
STARTOVÁNÍ MOTORU
Zkontrolujte, zda je zatažená parkovací brzda. Zařaďte neutrál, sešlápněte spojkový pedál na doraz bez sešlápnutí pedálu akcelerace, otočte
klíček na MAR a počkejte, až zhasnou kontrolky
a. Pak přetočte klíček v zapalování na AVV a uvolněte jej po naskočení motoru.
ZAPARKOVÁNÍ VOZIDLA U HOŘLAVÝCH LÁTEK
S motorem v chodu se katalyzátor zahřívá na vysoké teploty. Proto neparkujte s vozidlem na trávě, suchém listí, jehličí nebo jiném hořlavém
materiálu: nebezpečí požáru.
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Pro lepší ochranu životního prostředí je vozidlo vybaveno soustavou, která průběžně diagnostikuje komponenty ovlivňující emise.
PŘÍDAVNÉ ELEKTRICKÉ SPOTŘEBIČE
Jestliže po zakoupení vozidla chcete nechat doinstalovat další zařízení, která vyžadují elektrické napájení, (čímž vznikne riziko postupného
vybití baterie), vyhledejte autorizovaný servis Fiat, kde vyhodnotí celkovou spotřebu elektrického proudu a prověří, zda elektrická soustava
vozidla snese požadovanou zátěž.
PLÁNOVANÁ ÚDRŽBA
Plánovanou údržbou dlouhodobě zajistíte zachování výkonů vozidla, bezpečnostních vlastností, nízkých provozních nákladů a ochranu
životního prostředí.
V NÁVODU K POUŽITÍ A ÚDRŽBĚ
…naleznete důležité informace, rady a upozornění ohledně správného používání, bezpečné jízdy a dlouhodobého zachování svého vozidla v
dobrém stavu. Zvláštní pozornost věnujte symbolům
(bezpečnost osob)(ochrana životního prostředí)(neporušenost vozidla).

SYMBOLY
Na některých komponentech vozidla
jsou upevněny barevné štítky s
upozorňovacími symboly a výzvami k
přijetí opatření, podle nichž je nutno
postupovat při manipulaci s daným
komponentem. Souhrnný štítek se
symboly se nachází pod víkem
motorového prostoru.
SYSTÉM FIAT CODE
STRUČNĚ
Vozidlo je vybaveno elektronickým
imobilizérem, který umožňuje zvýšit
ochranu vozidla proti odcizení.
Systém se uvede do funkce
automaticky vytažením klíčku ze
spínací skříňky zapalování.
Do rukojeti klíčků je zabudovaný
elektronický člen, který při spouštění
motoru moduluje vysokofrekvenční
signál, jenž vyšle speciální anténa
vestavěná do spínací skříňky.
Modulovaný signál představuje
„heslo“, které je při každém
nastartování motoru jiné a podle
něhož řídicí jednotka identifikuje klíč a
povolí startování motoru vozidla.
1)
Fungování
Při každém spuštění, tzn. otočení klíčku
naMAR, řídicí jednotka systému Fiat
CODE odešle na řídicí jednotku motoru
identifikační kód, který vypne blokování
funkcí.Tento kód je odeslán pouze v případě,
že řídicí jednotka systému Fiat CODE
identifikovala kód, který obdržela od
klíčku.
Otočením klíčku ve spínací skříňce do
polohy STOP deaktivuje systém Fiat
CODE funkce řídicí jednotky motoru.
Nesprávná funkce
Jestliže při nastartování motoru není
kód správně detekován, na přístrojové
desce se rozsvítí kontrolka
spolu
s upozorněním na displeji (viz kapitola
“Kontrolky a hlášení”).
V takovém případě otočte klíček do
polohySTOPa následně doMAR;
pokud zablokování přetrvává, zkuste
použít další klíček od vozu. Pokud
se motor nezdaří nastartovat ani
tentokrát, kontaktujte autorizovaný
servis Fiat.
UPOZORNĚNÍ Každý klíček je opatřen
vlastním kódem, který musí být uložen
do paměti řídicí jednotky systému.
Pro uložení nových klíčků do paměti -
maximálně osmi - se obraťte na
autorizovaný servis Fiat.
11

Rozsvícení kontrolkyběhem jízdy
❒Pokud se kontrolka
za jízdy
rozsvítí, znamená to, že systém právě
provádí autodiagnostiku (např. po
poklesu napětí).
❒Pokud kontrolka
nadále svítí,
vyhledejte autorizovaný servis Fiat.
UPOZORNĚNÍ
1) Silnými nárazy se mohou poškodit
elektronické komponenty
zabudované v klíčku zapalování.
Aby byla zajištěna účinnost
elektronických komponentů v
klíčkách, nevystavujte je přímému
působení slunečních paprsků.
KLÍČKY
MECHANICKÝ KLÍČEK
Kovová část A obr. 5 klíčku je pevná.
Klíčkem se ovládá:
❒spínací skříňka zapalování;
❒zámky dveří;
❒odemknutí/zamknutí uzávěru palivové
nádrže.KLÍČEK S DÁLKOVÝM
OVLÁDÁNÍM
Kovová vložka A obr.6-obr.7se
zasouvá do rukojeti a ovládá se jí:
❒spínací skříňka zapalování;
❒zámky dveří;
❒odemknutí/zamknutí uzávěru palivové
nádrže.
Kovová vložka se vysune stiskem
tlačítka B obr.6-obr.7.
Při jejím zasunutí zpět postupujte takto:
❒držte stisknuté tlačítko B a natočte
kovovou vložkou A;
❒uvolněte tlačítko B a otáčejte
kovovou vložkou A, až ucítíte
zaklapnutí signalizující její řádné
zasunutí.
1)
Přední dveře se odemknou tlačítkem
.
Tlačítkem
se dveře zcela zamknou.
Tlačítkem
se odemknou dveře
nákladového prostoru.
Odemknutím dveří se na
přednastavenou dobu rozsvítí přední
stropní svítidlo.
U některých verzí se dodává klíček s
dvoutlačítkovým dálkovým ovládáním
aobr. 7.
Tlačítkem
se ovládá zamknutí všech
dveří.
Tlačítkem
se všechny dveře
odemknou.
5F1A00086F1A0004
12
PALUBNÍ DESKA A OVLÁDAČE

Signalizace kontrolkou
na palubní desce
Zamknutím dveří se kontrolka A obr. 8
rozsvítí asi na tři sekundy, pak začne
blikat (výstražná funkce).
Při nesprávném zamknutí jedněch dveří
či několika dveří se kontrolka rozbliká
současně se směrovými světly.Objednání dalších
dálkových ovládačů
Systém může detekovat až osm
dálkových ovládání.
Pokud bude třeba objednat nový
dálkový ovladač, obraťte se na
autorizovaný servis Fiat, vezměte sebou
všechny klíče, jež vlastníte, kartu
CODE card, průkaz totožnosti a
doklady o vlastnictví vozidla.
Výměna baterie v klíčku
s dálkovým ovládačem
Postup při výměně baterie obr. 9:
❒stiskněte tlačítko A a vytáhněte
kovovou vložku B do otevírací
polohy;
❒tenkým šroubovákem otočte
šroubem C na
;❒vytáhněte zásuvku s baterií D a
vyměňte baterii E se správnou
polaritou;
❒zasuňte zásuvku pro baterie D do
klíče a zajistěte ji otočením šroubu
Cna
.
1)
POZOR
1) Tlačítko B stiskněte pouze v
patřičné vzdálenosti od těla,
především od očí a věcí, které by
se mohly poškodit (např. od
oděvu). Nenechávejte klíčky bez
dozoru, aby s nimi nemohl nikdo -
zejména děti - manipulovat a
stisknout náhodně tlačítko.
7F1A0005
8F1A0303
9F1A0007
13

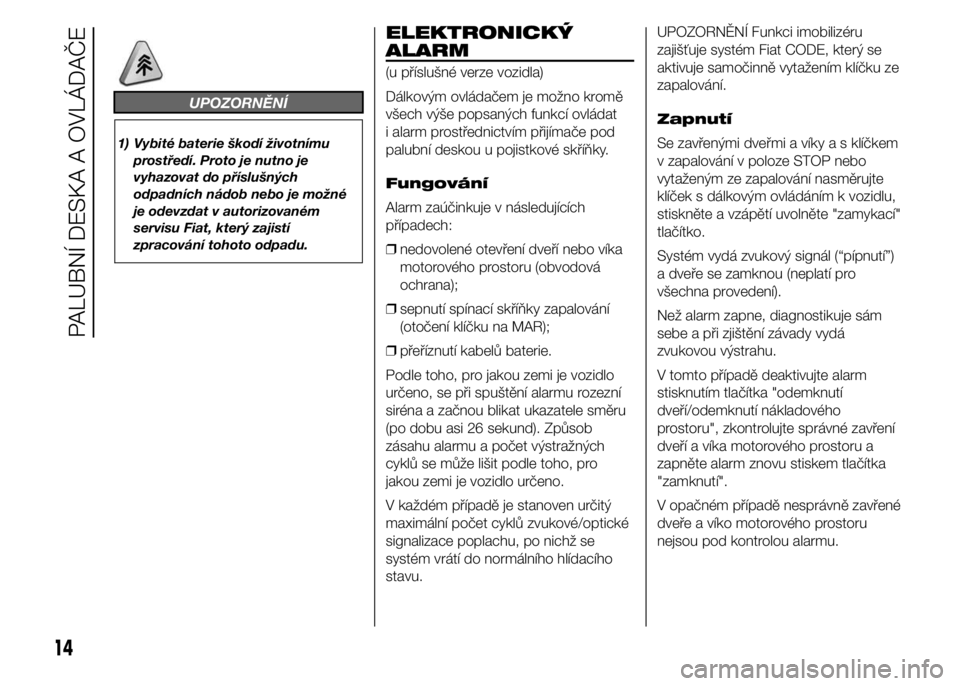

UPOZORNĚNÍ
1) Vybité baterie škodí životnímu
prostředí. Proto je nutno je
vyhazovat do příslušných
odpadních nádob nebo je možné
je odevzdat v autorizovaném
servisu Fiat, který zajistí
zpracování tohoto odpadu.
ELEKTRONICKÝ
ALARM
(u příslušné verze vozidla)
Dálkovým ovládačem je možno kromě
všech výše popsaných funkcí ovládat
i alarm prostřednictvím přijímače pod
palubní deskou u pojistkové skříňky.
Fungování
Alarm zaúčinkuje v následujících
případech:
❒nedovolené otevření dveří nebo víka
motorového prostoru (obvodová
ochrana);
❒sepnutí spínací skříňky zapalování
(otočení klíčku na MAR);
❒přeříznutí kabelů baterie.
Podle toho, pro jakou zemi je vozidlo
určeno, se při spuštění alarmu rozezní
siréna a začnou blikat ukazatele směru
(po dobu asi 26 sekund). Způsob
zásahu alarmu a počet výstražných
cyklů se může lišit podle toho, pro
jakou zemi je vozidlo určeno.
V každém případě je stanoven určitý
maximální počet cyklů zvukové/optické
signalizace poplachu, po nichž se
systém vrátí do normálního hlídacího
stavu.UPOZORNĚNÍ Funkci imobilizéru
zajišťuje systém Fiat CODE, který se
aktivuje samočinně vytažením klíčku ze
zapalování.
Zapnutí
Se zavřenými dveřmi a víky a s klíčkem
v zapalování v poloze STOP nebo
vytaženým ze zapalování nasměrujte
klíček s dálkovým ovládáním k vozidlu,
stiskněte a vzápětí uvolněte "zamykací"
tlačítko.
Systém vydá zvukový signál (“pípnutí”)
a dveře se zamknou (neplatí pro
všechna provedení).
Než alarm zapne, diagnostikuje sám
sebe a při zjištění závady vydá
zvukovou výstrahu.
V tomto případě deaktivujte alarm
stisknutím tlačítka "odemknutí
dveří/odemknutí nákladového
prostoru", zkontrolujte správné zavření
dveří a víka motorového prostoru a
zapněte alarm znovu stiskem tlačítka
"zamknutí".
V opačném případě nesprávně zavřené
dveře a víko motorového prostoru
nejsou pod kontrolou alarmu.
14
PALUBNÍ DESKA A OVLÁDAČE
