2015 FIAT DUCATO BASE CAMPER sensor

❒De sensoren kunnen een onbestaand
voorwerp (echogeluid) wegens
mechanische geluiden detecteren,
bijvoorbeeld tijdens het wassen van
de auto, in geval van regen, sterke
wind, hagel.
❒De door de sensoren verzonden
signalen kunnen ook gewijzigd
worden door ultrasoonsystemen (bijv.
pneumatisch remsysteem of
pneumatische hamers) in de buurt
van het voertuig.
❒De prestaties van het
parkeerhulpsysteem kunnen ook
beïnvloed worden door de positie van
de sensoren. Als bijvoorbeeld de
geometrie gewijzigd wordt (door
slijtage van de schokdempers,
wielophanging) of de banden
verwisseld worden, het voertuig te
veel beladen is, of speciale
afstellingen worden uitgevoerd die
het voertuig lager zetten.
❒De detectie van obstakels in het hoge
gedeelte van de auto kan niet
gegarandeerd zijn (vooral bij bestel-
en chassis/cabineversies), aangezien
het systeem obstakels detecteert
die het voertuig in het lage gedeelte
kunnen raken.
BELANGRIJK
17) Voor een correcte werking van
het systeem mogen de sensoren
nooit bevuild zijn met modder,
vuil, sneeuw of ijs. Zorg ervoor dat
ze tijdens het reinigen niet
gekrast of beschadigd worden.
Vermijd het gebruik van droge,
ruwe of harde doeken. De
sensoren moeten met schoon
water worden gewassen, waaraan
eventueel autoshampoo is
toegevoegd.
BELANGRIJK
86) De verantwoordelijkheid voor het
parkeren en andere gevaarlijke
manoeuvres ligt altijd en in elk
geval bij de bestuurder.
Controleer tijdens deze
manoeuvres altijd of er geen
mensen (vooral kinderen) of
dieren in het manoeuvregebied
aanwezig zijn. De
parkeersensoren dienen als hulp
voor de bestuurder, die echter
nooit zijn aandacht mag laten
verslappen tijdens potentieel
gevaarlijke manoeuvres, ook al
worden ze met lage snelheden
verricht.
102
WEGWIJS IN UW AUTO

ONREGELMATIGE
WERKING
Indien zich een storing voordoet, wordt
het Start&Stopsysteem uitgeschakeld.
De bestuurder wordt hiervan op de
hoogte gebracht doordat het pictogram
gaat branden en er verschijnt ook
een bericht op het display. Neem in dat
geval contact op met het Fiat
Servicenetwerk.
LANGDURIGE STILSTAND
VAN DE AUTO
Bij langdurige stilstand van het voertuig,
moet bijzondere aandacht worden
besteed aan het loskoppelen van de
accu. Ga hiervoor als volgt te werk:
maak de stekker A fig. 134 (door
bediening van knop B) van de
accusensor C op de minklem D van de
accu los. Deze sensor mag nooit van
de accu losgemaakt worden, behalve
bij vervanging van de accu.
87) 88)
BELANGRIJK Wacht, nadat de
contactsleutel naar STOP is gedraaid,
minstens 1 minuut alvorens de
elektrische voeding naar de accu los te
koppelen.STARTEN MET
HULPACCU
89)
Wanneer gestart moet worden fig. 135
met een hulpaccu, de minkabel (-)
van de hulpaccu nooit aansluiten op de
minpool C van de accu van het
voertuig, maar op een massapunt van
de motor/versnellingsbak (raadpleeg de
instructies voor het verbinden van de
kabels, zie paragraaf "Starten met
hulpaccu" in het hoofdstuk
“Noodgevallen”).BELANGRIJK
18) Als een comfortabele
temperatuur prioritair is, dan kan
het Start&Stop-systeem worden
uitgeschakeld zodat de
klimaatregeling kan blijven
werken.
134F1A0137135F1A0138
105

BEDIENINGSKNOPPEN
Om de schermpagina en de
betreffende opties naar
beneden te doorlopen of om
de weergegeven waarde te
verhogen.
MODUS
Kort indrukken om het menu te openen
en/of naar het volgende scherm te
gaan of de gekozen menuoptie te
bevestigen.
Ingedrukt houden om naar het
standaardscherm terug te keren.
Om de schermpagina en de
betreffende opties naar boven
te doorlopen of om de
weergegeven waarde te
verlagen.OpmerkingMet de knoppen
en
kunnen verschillende functies
geactiveerd worden, afhankelijk van de
volgende situaties:
Regeling lichtsterkte
interieurverlichting
- bij ingeschakeld stadslicht en
standaardscherm, kan de lichtsterkte
van de interieurverlichting worden
ingesteld.
Setup-menu
- hiermee kan binnen het menu naar
beneden en naar boven gebladerd
worden;
- hiermee kunnen tijdens het instellen
de waarden verhoogd of verlaagd
worden.
SETUP-MENU
Setup-menufuncties
Het menu omvat een reeks functies die
cyclisch gekozen kunnen worden met
de knoppen
enwaarna
verschillende keuze- en
instellingsmogelijkheden (Setup)
worden geboden die in de volgende
paragrafen zijn beschreven. Sommige
functies hebben een submenu (Tijd
en Meeteenheid instellen).Het Setup-menu wordt geactiveerd
door de MODE knop kort in te drukken.
Het menu biedt de volgende functies:
❒Menu
❒Verlichting
❒Hoogteregeling koplampen
❒Snelheidswaarschuwing
❒Sensor koplampen
❒Flanklichten
❒Regensensor
❒Inschakeling Trip B
❒Verkeersborden
❒Tijd instellen
❒Datum instellen
❒Autoclose
❒Meeteenheden
❒Taal
❒Volume waarschuwingen
❒Service
❒Passagiersairbag
❒Dagverlichting
❒Automatische inschakeling grootlicht
koplampen
❒Menu afsluiten
MODE
148F1A0304
119

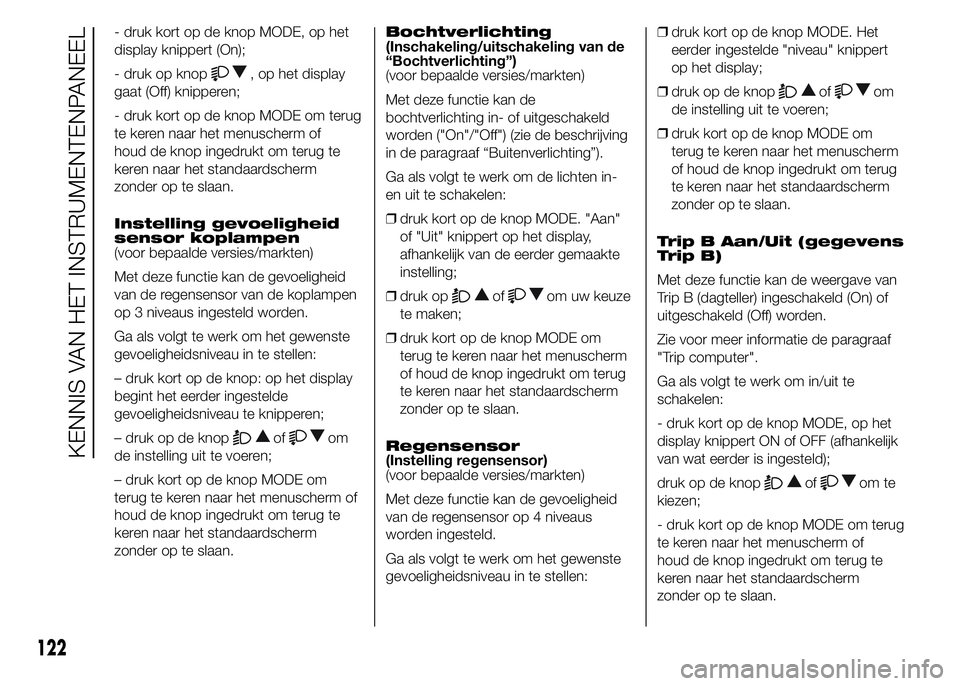

- druk kort op de knop MODE, op het
display knippert (On);
- druk op knop
, op het display
gaat (Off) knipperen;
- druk kort op de knop MODE om terug
te keren naar het menuscherm of
houd de knop ingedrukt om terug te
keren naar het standaardscherm
zonder op te slaan.
Instelling gevoeligheid
sensor koplampen
(voor bepaalde versies/markten)
Met deze functie kan de gevoeligheid
van de regensensor van de koplampen
op 3 niveaus ingesteld worden.
Ga als volgt te werk om het gewenste
gevoeligheidsniveau in te stellen:
– druk kort op de knop: op het display
begint het eerder ingestelde
gevoeligheidsniveau te knipperen;
– druk op de knop
ofom
de instelling uit te voeren;
– druk kort op de knop MODE om
terug te keren naar het menuscherm of
houd de knop ingedrukt om terug te
keren naar het standaardscherm
zonder op te slaan.Bochtverlichting
(Inschakeling/uitschakeling van de
“Bochtverlichting”)
(voor bepaalde versies/markten)
Met deze functie kan de
bochtverlichting in- of uitgeschakeld
worden ("On"/"Off") (zie de beschrijving
in de paragraaf “Buitenverlichting”).
Ga als volgt te werk om de lichten in-
en uit te schakelen:
❒druk kort op de knop MODE. "Aan"
of "Uit" knippert op het display,
afhankelijk van de eerder gemaakte
instelling;
❒druk op
ofom uw keuze
te maken;
❒druk kort op de knop MODE om
terug te keren naar het menuscherm
of houd de knop ingedrukt om terug
te keren naar het standaardscherm
zonder op te slaan.
Regensensor
(Instelling regensensor)
(voor bepaalde versies/markten)
Met deze functie kan de gevoeligheid
van de regensensor op 4 niveaus
worden ingesteld.
Ga als volgt te werk om het gewenste
gevoeligheidsniveau in te stellen:❒druk kort op de knop MODE. Het
eerder ingestelde "niveau" knippert
op het display;
❒druk op de knop
ofom
de instelling uit te voeren;
❒druk kort op de knop MODE om
terug te keren naar het menuscherm
of houd de knop ingedrukt om terug
te keren naar het standaardscherm
zonder op te slaan.
Trip B Aan/Uit (gegevens
Trip B)
Met deze functie kan de weergave van
Trip B (dagteller) ingeschakeld (On) of
uitgeschakeld (Off) worden.
Zie voor meer informatie de paragraaf
"Trip computer".
Ga als volgt te werk om in/uit te
schakelen:
- druk kort op de knop MODE, op het
display knippert ON of OFF (afhankelijk
van wat eerder is ingesteld);
druk op de knop
ofom te
kiezen;
- druk kort op de knop MODE om terug
te keren naar het menuscherm of
houd de knop ingedrukt om terug te
keren naar het standaardscherm
zonder op te slaan.
122
KENNIS VAN HET INSTRUMENTENPANEEL

Wat het betekent Wat te doen
geelALGEMENE STORINGSMELDING
(Versies met multifunctioneel display)
Het lampje gaat onder de volgende
omstandigheden branden:
❒Als de brandstofnoodschakelaar in werking
treedt
❒Storing in de verlichting (mistachterlichten,
richtingaanwijzers, remlichten,
kentekenplaatverlichting, stadslichten,
dagverlichting, automatisme grootlicht
koplampen, richtingaanwijzers aanhanger,
stadslichten aanhanger)De storing kan de volgende oorzaken hebben:
een of meer lampen doorgebrand, de
betreffende zekering(en) doorgebrand of
elektrische verbinding onderbroken.
❒Storing waarschuwingslampje airbag (lampje
algemene storing knippert)In dergelijke gevallen kan het lampje mogelijk
geen storingen in de veiligheidssystemen
aangeven. Laat het systeem controleren door
het Fiat Servicenetwerk alvorens verder te rijden.
❒Storing regensensor
❒Storing sensor dieselfilter
❒Storing aankoppeling aanhanger
❒Storing audiosysteem
❒Storing motoroliedruksensor
❒Storing parkeersensor.Neem zo snel mogelijk contact op met het Fiat
Servicenetwerk om de storing te laten
verhelpen.
142
KENNIS VAN HET INSTRUMENTENPANEEL
Waarschuwingslampjesopinstrumentenpaneel

Wat het betekent Wat te doen
BRANDSTOFNOODSCHAKELAAR IN WERKING
GETREDEN
(Versies met herconfigureerbaar multifunctioneel
display)
Dit symbool verschijnt op het display als de
brandstofnoodschakelaar in werking is getreden.Zie voor de procedure om de
brandstofnoodschakelaar weer in te schakelen
het deel "Elektrische voeding en
brandstofnoodschakelaar" in het hoofdstuk
"Kennismaking met het voertuig". Neem contact
op met het Fiat Servicenetwerk als de
brandstoftoevoer nog steeds niet hersteld kan
worden.
STORING PARKEERSENSOR
(Versies met herconfigureerbaar multifunctioneel
display)
Het symbool verschijnt samen met een speciaal
bericht om een storing van de parkeersensoren
aan te geven.
STORING SYSTEEM DRIVING ADVISOR
(Versies met herconfigureerbaar multifunctioneel
display)
Het symbool verschijnt op het display en de twee
lampjes van de richtingaanwijzers
engaan
branden, bovendien klinkt er een geluidssignaal
en verschijnt er een speciaal bericht.
STORING TRAFFIC SIGN RECOGNITION
Het symbool verschijnt samen met een speciaal
bericht om een storing in het systeem Traffic Sign
Recognition aan te geven.
152
KENNIS VAN HET INSTRUMENTENPANEEL

Stilstaan in het verkeer
Bij langdurig stilstaan (bijv.
spoorwegovergangen) is het raadzaam
de motor af te zetten.AANHANGERS
TREKKEN
BELANGRIJKE
INFORMATIE
Voor het trekken van aanhangers of
caravans moet het voertuig voorzien
zijn van een goedgekeurde trekhaak en
een geschikte elektrische installatie.
De trekhaak moet door gespecialiseerd
personeel worden gemonteerd die de
speciale documentatie voor het rijden
over wegen zal overhandigen.
Monteer eventuele speciale en/of extra
buitenspiegels conform de
wegenverkeerswetgeving.
Vergeet niet dat het klimvermogen van
het voertuig door het gewicht van
een aanhanger afneemt. Ook de
remweg wordt langer en er is meer tijd
nodig om in te halen.
Schakel bij het afrijden van hellingen
een lage versnelling in, in plaats van
voortdurend de rem te gebruiken.Het gewicht van de aanhanger op de
trekhaak vermindert het laadvermogen
van het voertuig met de waarde van
dit gewicht. Om er zeker van te zijn dat
het maximum toelaatbaar
aanhangwagengewicht (op
kentekenbewijs vermeld) niet wordt
overschreden, moet het gewicht van de
volledig geladen aanhangwagen,
inclusief accessoires en bagage in
beschouwing worden genomen.
Neem in elk land de specifieke
snelheidslimieten voor voertuigen met
aanhanger in acht. Rijd in geen geval
harder dan 100 km/h.
Men adviseert om een geschikte
stabilisator op de trekstang te
monteren.
Bij voertuigen uitgerust met
parkeersensoren kunnen er, na
montage van de trekhaak
storingsmeldingen weergegeven
worden, aangezien sommige
onderdelen (trekstang, kogelkop van de
trekhaak) zich binnen het detectiebereik
van de sensor kunnen bevinden. In
dat geval moet het detectiebereik
gewijzigd worden of moet de functie
parkeerhulp uitgeschakeld worden.
135) 136)
187

MONTAGE VAN DE
TREKHAAK
Laat de trekhaak door gespecialiseerd
personeel aan de carrosserie monteren,
in overeenstemming met de extra
en/of aanvullende aanwijzingen van de
fabrikant van de trekhaak.
De trekhaak moet voldoen aan de
huidige richtlijn 94/20/EC en latere
wijzigingen.
Voor elke versie moet een trekhaak
worden gebruikt die geschikt is voor het
maximale aanhangergewicht van het
voertuig waarop de trekhaak wordt
gemonteerd.
Gebruik voor de elektrische aansluiting
een gestandaardiseerde
stekkerverbinding die op een speciale
beugel op de trekhaak kan worden
gemonteerd. Het voertuig moet ook
worden voorzien van een regeleenheid
voor de buitenverlichting van de
aanhanger. Gebruik voor de elektrische
aansluiting een 7- of 13-polige 12VDC
stekkerverbinding (CUNA/UNI- en
ISO/DIN-normen). Volg de aanwijzingen
van de fabrikant van het voertuig en/of
van de fabrikant van de trekhaak op.
Een elektrisch geregelde rem of lier
moet direct vanaf de accu worden
gevoed, met een kabel met een
diameter van minstens 2,5 mm
2.BELANGRIJK Schakel de elektrisch
rem of lier alleen bij draaiende motor in.
Naast de aansluitingen mag het
elektrische systeem van het voertuig
uitsluitend aangesloten worden op de
voedingskabel voor een elektrische rem
en op een kabel voor interne
verlichting van de aanhanger van niet
meer dan 15 W. Gebruik voor de
aansluitingen de speciale regeleenheid
met een accukabel met een doorsnede
van minimaal 2,5 mm
2.
BELANGRIJK De trekhaak doet de
lengte van het voertuig toenemen.
Indien een trekhaak op versies met
lange wielbasis wordt geïnstalleerd,
mag er alleen een verwijderbare
trekhaak geïnstalleerd worden, wegens
overschrijding van de limiet van 6 meter
voor de totale lengte van het voertuig.
Als er geen aanhanger is
aangekoppeld, moet de trekhaak uit
zijn bevestiging worden verwijderd,
zodat de originele lengte van het
voertuig niet wordt overschreden.BELANGRIJK Als de trekhaak
gemonteerd moet blijven, ook als er
geen aanhanger is, wordt geadviseerd
zich tot het Fiat Servicenetwerk te
wenden om het systeem te laten
bijwerken, aangezien de trekhaak door
de middelste sensoren als een obstakel
gedetecteerd kan worden.
Installatieschema voor
Bestel-versies fig. 171
De trekhaakstructuur moet bevestigd
worden in de punten die zijn
aangegeven met het symbool Ø, met in
totaal 6 M10x1,25-schroeven en 4
M12-schroeven.
De platen binnen het frame moeten een
minimum dikte hebben van 5 mm.
MAX. GEWICHT OP KOGEL: 100/120
kg afhankelijk van het laadvermogen
(zie tabel “Gewichten” in het hoofdstuk
“Technische gegevens”).
137)
Om de trekhaak te kunnen installeren,
moet de bumper worden aangepast
volgens de aanwijzingen in de
montageset van de leverancier.
188
STARTEN EN RIJDEN
