2015 CITROEN JUMPER Omistajan Käsikirjat (in Finnish)

Polttimo tai lamppu epäkunnossa
143
PIKA-APU
8
JUMPER-PAPIER_FI_CHAP08_AIDE RAPIDE_ED01-2014

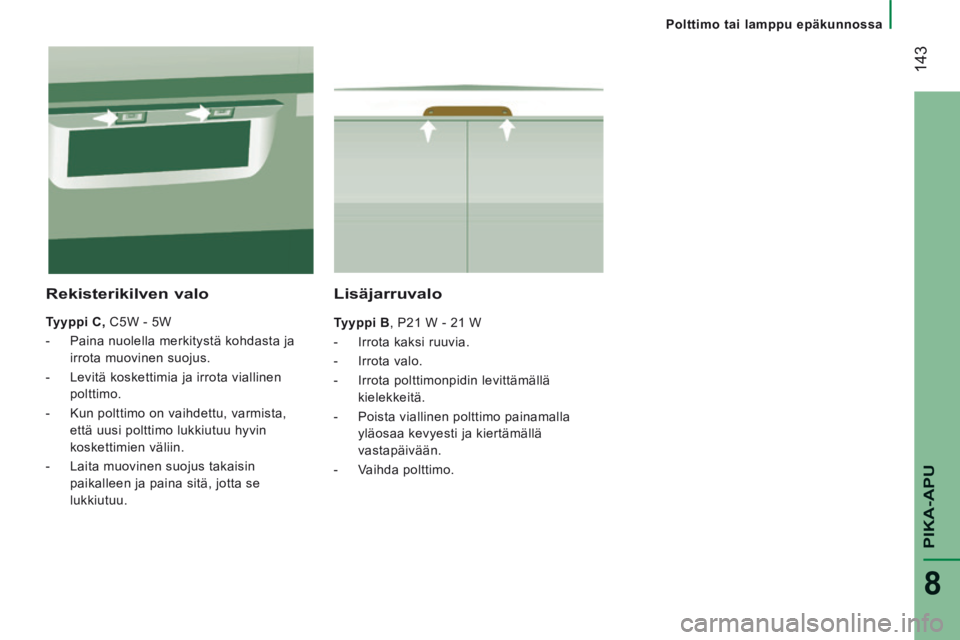

Lisäjarruvalo
Tyyppi B , P21 W - 21 W
- Irrota kaksi ruuvia.
- Irrota valo.
- Irrota polttimonpidin levittämällä kielekkeitä.
- Poista viallinen polttimo painamalla yläosaa kevyesti ja kiertämällä
vastapäivään.
- Vaihda polttimo.
Rekisterikilven valo
Tyyppi C, C5W - 5W
- Paina nuolella merkitystä kohdasta ja irrota muovinen suojus.
- Levitä koskettimia ja irrota viallinen polttimo.
- Kun polttimo on vaihdettu, varmista, että uusi polttimo lukkiutuu hyvin
koskettimien väliin.
- Laita muovinen suojus takaisin paikalleen ja paina sitä, jotta se
lukkiutuu.

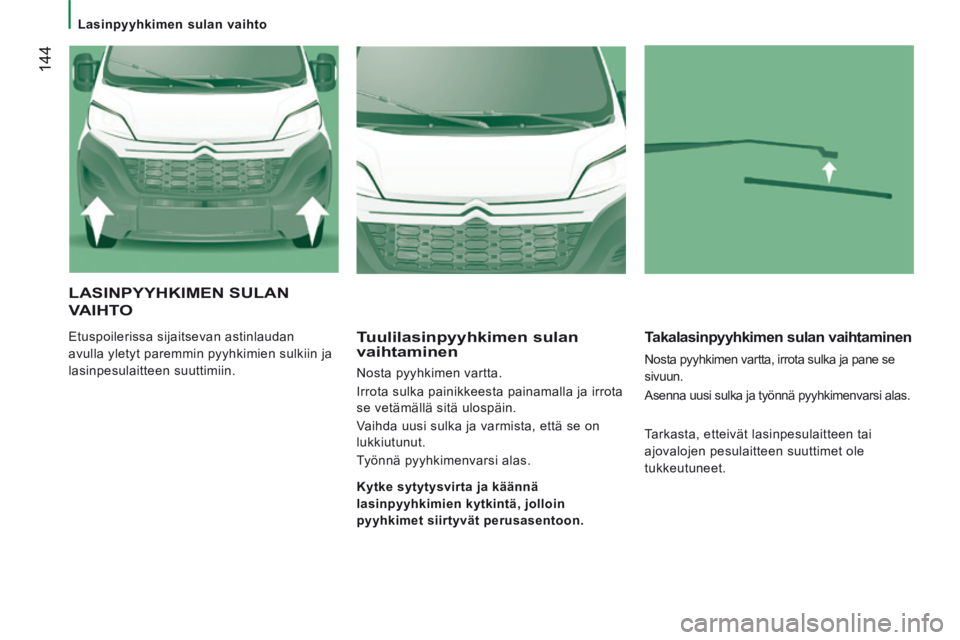

Lasinpyyhkimen sulan vaihto
144
JUMPER-PAPIER_FI_CHAP08_AIDE RAPIDE_ED01-2014
LASINPYYHKIMEN SULAN
VAIHTO
Etuspoilerissa sijaitsevan astinlaudan
avulla yletyt paremmin pyyhkimien sulkiin ja
lasinpesulaitteen suuttimiin. Tuulilasinpyyhkimen sulan vaihtaminen
Nosta pyyhkimen vartta.
Irrota sulka painikkeesta painamalla ja irrota
se vetämällä sitä ulospäin.
Vaihda uusi sulka ja varmista, että se on
lukkiutunut.
Työnnä pyyhkimenvarsi alas.
Takalasinpyyhkimen sulan vaihtaminen
Nosta pyyhkimen vartta, irrota sulka ja pane se
sivuun.
Asenna uusi sulka ja työnnä pyyhkimenvarsi alas.
Kytke sytytysvirta ja käännä
lasinpyyhkimien kytkintä, jolloin
pyyhkimet siirtyvät perusasentoon. Tarkasta, etteivät lasinpesulaitteen tai
ajovalojen pesulaitteen suuttimet ole
tukkeutuneet.

Puhjennut rengas
145
PIKA-APU
8
JUMPER-PAPIER_FI_CHAP08_AIDE RAPIDE_ED01-2014
Auton pysäköiminen
Pysäköi auto mahdollisuuksien mukaan
tasaiselle maalle ja varmista, ettei se pääse
liikkumaan.
Kiristä seisontajarru, katkaise virta ja kytke
ykkösvaihde päälle.
Pue turvaliivi päällesi ja vie varoituskolmio
tarpeelliselle etäisyydelle.

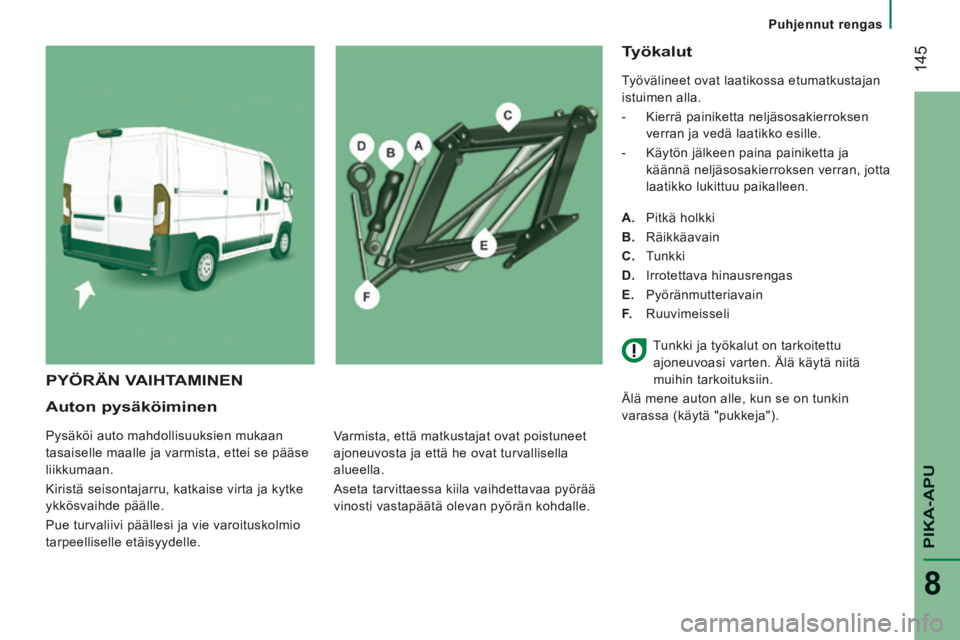

Työkalut
Työvälineet ovat laatikossa etumatkustajan
istuimen alla.
- Kierrä painiketta neljäsosakierroksen verran ja vedä laatikko esille.
- Käytön jälkeen paina painiketta ja käännä neljäsosakierroksen verran, jotta
laatikko lukittuu paikalleen.
A. Pitkä holkki
B. Räikkäavain
C. Tunkki
D. Irrotettava hinausrengas
E. Pyöränmutteriavain
F. Ruuvimeisseli
PYÖRÄN VAIHTAMINEN
Varmista, että matkustajat ovat poistuneet
ajoneuvosta ja että he ovat turvallisella
alueella.
Aseta tarvittaessa kiila vaihdettavaa pyörää
vinosti vastapäätä olevan pyörän kohdalle. Tunkki ja työkalut on tarkoitettu
ajoneuvoasi varten. Älä käytä niitä
muihin tarkoituksiin.
Älä mene auton alle, kun se on tunkin
varassa (käytä "pukkeja").

Puhjennut rengas
146
JUMPER-PAPIER_FI_CHAP08_AIDE RAPIDE_ED01-2014
Pyörän irrottaminen
- Irrota koristekapseli ruuvimeisselillä F .
- Avaa pultit pyöränmutteriavaimella E .
- Aseta tunkki C vaihdettavan pyörän
viereen.

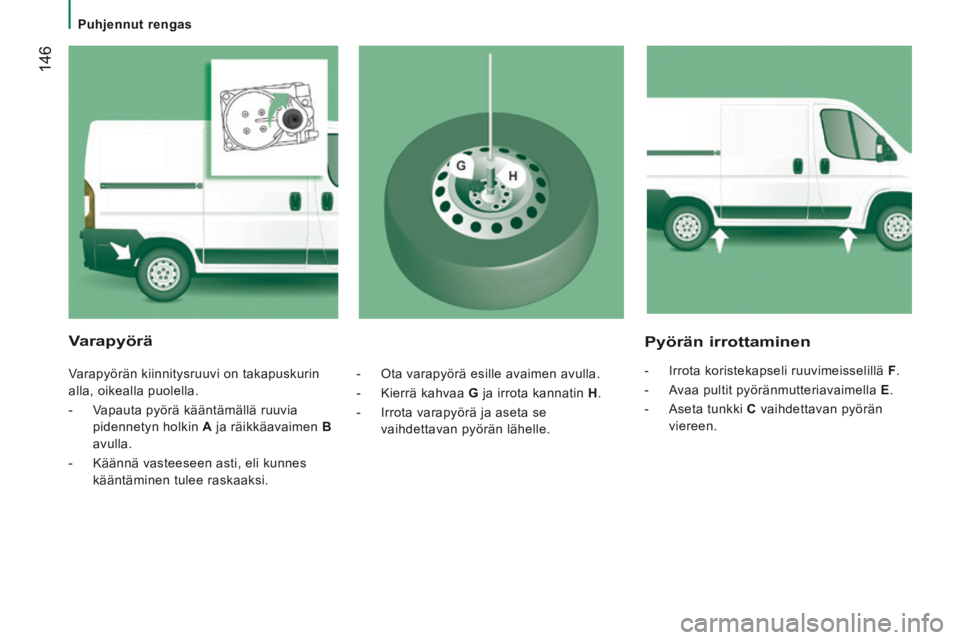

Varapyörä
Varapyörän kiinnitysruuvi on takapuskurin
alla, oikealla puolella.
- Vapauta pyörä kääntämällä ruuvia pidennetyn holkin A ja räikkäavaimen B
avulla.
- Käännä vasteeseen asti, eli kunnes kääntäminen tulee raskaaksi. - Ota varapyörä esille avaimen avulla.
- Kierrä kahvaa G
ja irrota kannatin H .
- Irrota varapyörä ja aseta se vaihdettavan pyörän lähelle.

Puhjennut rengas
147
PIKA-APU
8
JUMPER-PAPIER_FI_CHAP08_AIDE RAPIDE_ED01-2014
Korjatun pyörän asentaminen takaisin paikoilleen
Korjattu pyörä asennetaan paikoilleen
samoin kuin varapyörä. Älä unohda asentaa
koristekapselia takaisin paikoilleen. Katso rengaspainetarran sijainti
kohdasta Tekniset tiedot, "Auton
tunnistetiedot".
Varapyörällä ei ole tarkoitus ajaa pitkiä
matkoja. Anna CITROËN-verkoston
huoltokorjaamon tai valtuutetun korjaamon
tarkastaa mahdollisimman pian pulttien
kiristys ja varapyörän ilmanpaine.
Anna CITROËN-verkoston huoltokorjaamon
tai valtuutetun korjaamon myös korjata
alkuperäinen pyörä ja asentaa se paikalleen
mahdollisimman pian.

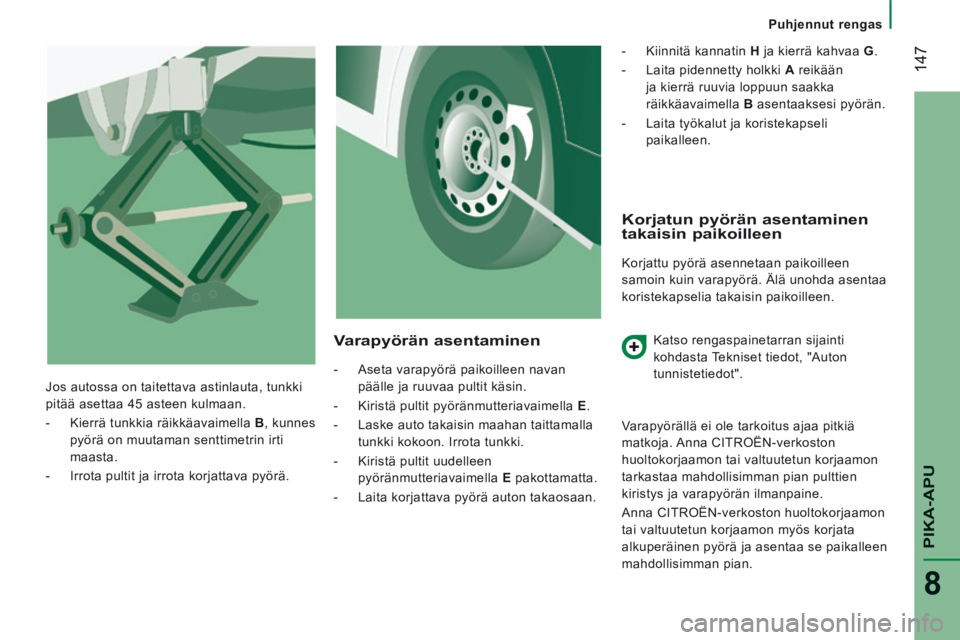

Varapyörän asentaminen
- Aseta varapyörä paikoilleen navan päälle ja ruuvaa pultit käsin.
- Kiristä pultit pyöränmutteriavaimella E .
- Laske auto takaisin maahan taittamalla tunkki kokoon. Irrota tunkki.
- Kiristä pultit uudelleen pyöränmutteriavaimella E pakottamatta.
- Laita korjattava pyörä auton takaosaan. - Kiinnitä kannatin H
ja kierrä kahvaa G .
- Laita pidennetty holkki A reikään
ja kierrä ruuvia loppuun saakka
räikkäavaimella B asentaaksesi pyörän.
- Laita työkalut ja koristekapseli paikalleen.
Jos autossa on taitettava astinlauta, tunkki
pitää asettaa 45 asteen kulmaan.
- Kierrä tunkkia räikkäavaimella B , kunnes
pyörä on muutaman senttimetrin irti
maasta.
- Irrota pultit ja irrota korjattava pyörä.

Puhjennut rengas
148
JUMPER-PAPIER_FI_CHAP08_AIDE RAPIDE_ED01-2014

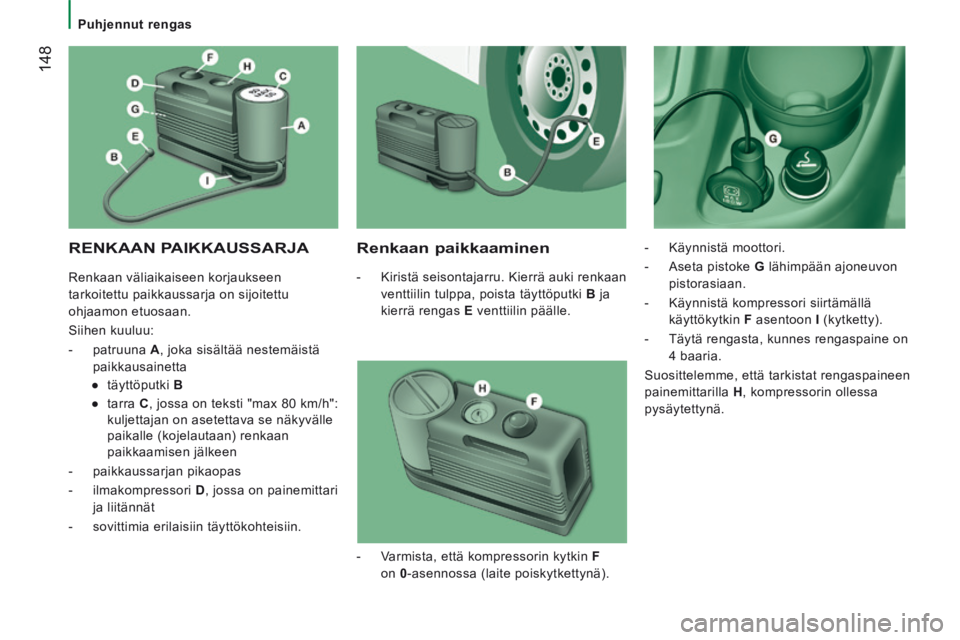

RENKAAN PAIKKAUSSARJA Renkaan paikkaaminen
- Kiristä seisontajarru. Kierrä auki renkaan venttiilin tulppa, poista täyttöputki B ja
kierrä rengas E venttiilin päälle. - Käynnistä moottori.
- Aseta pistoke G
lähimpään ajoneuvon
pistorasiaan.
- Käynnistä kompressori siirtämällä käyttökytkin F asentoon I (kytketty).
- Täytä rengasta, kunnes rengaspaine on 4 baaria.
Suosittelemme, että tarkistat rengaspaineen
painemittarilla H , kompressorin ollessa
pysäytettynä.
- Varmista, että kompressorin kytkin F
on 0-asennossa (laite poiskytkettynä).
Renkaan väliaikaiseen korjaukseen
tarkoitettu paikkaussarja on sijoitettu
ohjaamon etuosaan.
Siihen kuuluu:
- patruuna A
, joka sisältää nestemäistä
paikkausainetta
● täyttöputki B
● tarra C , jossa on teksti "max 80 km/h":
kuljettajan on asetettava se näkyvälle
paikalle (kojelautaan) renkaan
paikkaamisen jälkeen
- paikkaussarjan pikaopas
- ilmakompressori D , jossa on painemittari
ja liitännät
- sovittimia erilaisiin täyttökohteisiin.

Puhjennut rengas
149
PIKA-APU
8
JUMPER-PAPIER_FI_CHAP08_AIDE RAPIDE_ED01-2014
- Jos 5 minuutin kuluessa ei saavuteta vähintään 3 baarin rengaspaineen
arvoa, kytke kompressori irti venttiilistä
ja irrota kompressorin virtapistoke,
siirrä autoa n. 10 metrin matka, jotta
nestemäinen paikkausaine jakautuu
pyörän sisällä.
- Toista täyttömenettely tämän jälkeen: ● Jos vähintään 3 baarin painetta ei
saavuteta 10 minuutin täytön jälkeen,
pysäytä auto: rengas on vaurioitunut
liian pahasti, jotta sitä voitaisiin
korjata. Ota yhteys CITROËN-
verkostoon tai valtuutettuun
korjaamoon.
● Jos rengaspainetta on täytetty 4 baarin arvoon saakka, käynnistä
auto välittömästi.
Aja autolla noin 10 minuuttia, pysäytä se ja
tarkasta rengaspaine uudelleen.
Täytä tarvittaessa lisää rengaspainetta ja
ota mahdollisimman pian yhteys CITROËN-
verkoston korjaamoon tai valtuutettuun
korjaamoon.

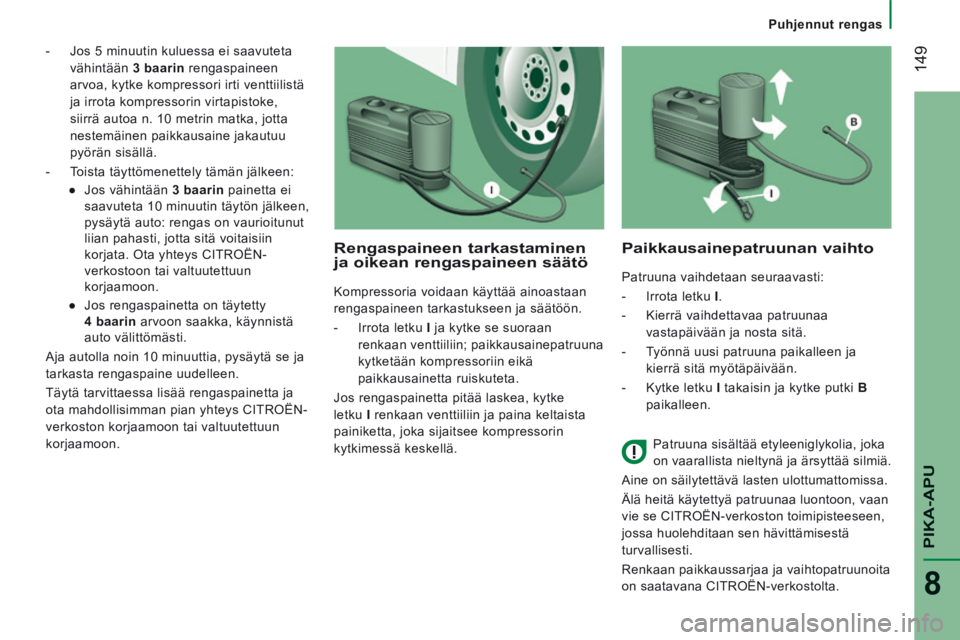

Rengaspaineen tarkastaminen ja oikean rengaspaineen säätö
Kompressoria voidaan käyttää ainoastaan
rengaspaineen tarkastukseen ja säätöön.
- Irrota letku I ja kytke se suoraan
renkaan venttiiliin; paikkausainepatruuna
kytketään kompressoriin eikä
paikkausainetta ruiskuteta.
Jos rengaspainetta pitää laskea, kytke
letku I renkaan venttiiliin ja paina keltaista
painiketta, joka sijaitsee kompressorin
kytkimessä keskellä.
Paikkausainepatruunan vaihto
Patruuna vaihdetaan seuraavasti:
- Irrota letku I .
- Kierrä vaihdettavaa patruunaa vastapäivään ja nosta sitä.
- Työnnä uusi patruuna paikalleen ja kierrä sitä myötäpäivään.
- Kytke letku I takaisin ja kytke putki B
paikalleen.
Patruuna sisältää etyleeniglykolia, joka
on vaarallista nieltynä ja ärsyttää silmiä.
Aine on säilytettävä lasten ulottumattomissa.
Älä heitä käytettyä patruunaa luontoon, vaan
vie se CITROËN-verkoston toimipisteeseen,
jossa huolehditaan sen hävittämisestä
turvallisesti.
Renkaan paikkaussarjaa ja vaihtopatruunoita
on saatavana CITROËN-verkostolta.

Autosi tai toisen auton hinaaminen
150
JUMPER-PAPIER_FI_CHAP08_AIDE RAPIDE_ED01-2014

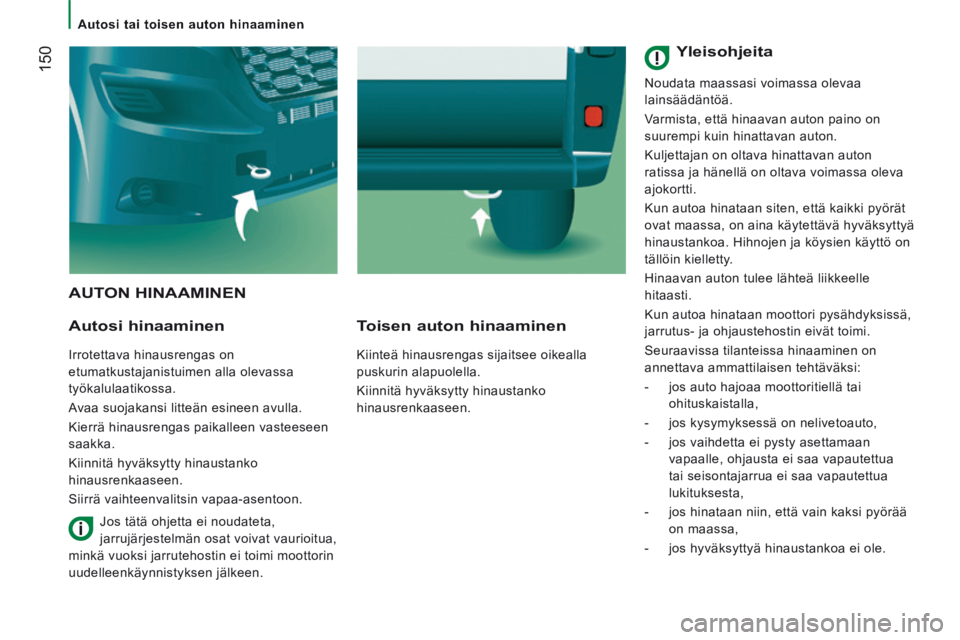

AUTON HINAAMINEN
Autosi hinaaminen
Irrotettava hinausrengas on
etumatkustajanistuimen alla olevassa
työkalulaatikossa.
Avaa suojakansi litteän esineen avulla.
Kierrä hinausrengas paikalleen vasteeseen
saakka.
Kiinnitä hyväksytty hinaustanko
hinausrenkaaseen.
Siirrä vaihteenvalitsin vapaa-asentoon.
Toisen auton hinaaminen
Kiinteä hinausrengas sijaitsee oikealla
puskurin alapuolella.
Kiinnitä hyväksytty hinaustanko
hinausrenkaaseen.
Jos tätä ohjetta ei noudateta,
jarrujärjestelmän osat voivat vaurioitua,
minkä vuoksi jarrutehostin ei toimi moottorin
uudelleenkäynnistyksen jälkeen.
Yleisohjeita
Noudata maassasi voimassa olevaa
lainsäädäntöä.
Varmista, että hinaavan auton paino on
suurempi kuin hinattavan auton.
Kuljettajan on oltava hinattavan auton
ratissa ja hänellä on oltava voimassa oleva
ajokortti.
Kun autoa hinataan siten, että kaikki pyörät
ovat maassa, on aina käytettävä hyväksyttyä
hinaustankoa. Hihnojen ja köysien käyttö on
tällöin kielletty.
Hinaavan auton tulee lähteä liikkeelle
hitaasti.
Kun autoa hinataan moottori pysähdyksissä,
jarrutus- ja ohjaustehostin eivät toimi.
Seuraavissa tilanteissa hinaaminen on
annettava ammattilaisen tehtäväksi:
- jos auto hajoaa moottoritiellä tai ohituskaistalla,
- jos kysymyksessä on nelivetoauto,
- jos vaihdetta ei pysty asettamaan vapaalle, ohjausta ei saa vapautettua
tai seisontajarrua ei saa vapautettua
lukituksesta,
- jos hinataan niin, että vain kaksi pyörää on maassa,
- jos hyväksyttyä hinaustankoa ei ole.
