2015 CITROEN JUMPER Omistajan Käsikirjat (in Finnish)

Viallinen sulake
135
PIKA-APU
8
JUMPER-PAPIER_FI_CHAP08_AIDE RAPIDE_ED01-2014

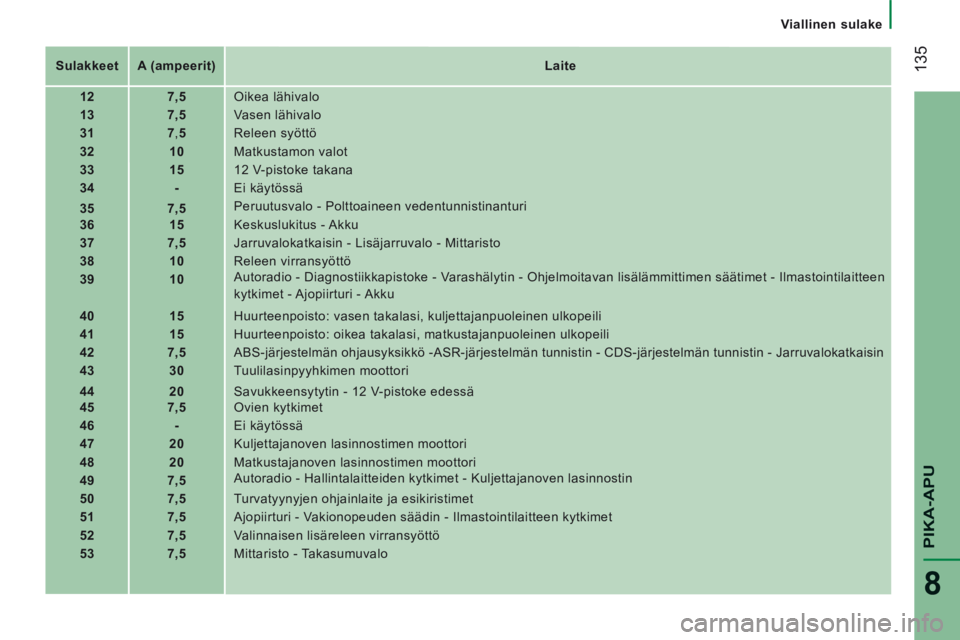

Sulakkeet A (ampeerit) Laite
12 7,5 Oikea lähivalo
13 7,5 Vasen lähivalo
31 7 , 5 Releen syöttö
32 10 Matkustamon valot
33 15 12 V-pistoke takana
34 - Ei käytössä
35 7,5 Peruutusvalo - Polttoaineen vedentunnistinanturi
36 15 Keskuslukitus - Akku
37 7,5 Jarruvalokatkaisin - Lisäjarruvalo - Mittaristo
38 1 0 Releen virransyöttö
39 10 Autoradio - Diagnostiikkapistoke - Varashälytin - Ohjelmoitavan lisälämmittimen säätimet - Il\
mastointilaitteen
kytkimet - Ajopiirturi - Akku
40 15 Huurteenpoisto: vasen takalasi, kuljettajanpuoleinen ulkopeili
41 15 Huurteenpoisto: oikea takalasi, matkustajanpuoleinen ulkopeili
42 7,5 ABS-järjestelmän ohjausyksikkö -ASR-järjestelmän tunnisti\
n - CDS-järjestelmän tunnistin - Jarruvalokatkaisin
43 3 0 Tuulilasinpyyhkimen moottori
44 20 Savukkeensytytin - 12 V-pistoke edessä
45 7,5 Ovien kytkimet
46 - Ei käytössä
47 20 Kuljettajanoven lasinnostimen moottori
48 20 Matkustajanoven lasinnostimen moottori
49 7,5 Autoradio - Hallintalaitteiden kytkimet - Kuljettajanoven lasinnostin
50 7,5 Turvatyynyjen ohjainlaite ja esikiristimet
51 7,5 Ajopiirturi - Vakionopeuden säädin - Ilmastointilaitteen kytkimet
52 7,5 Valinnaisen lisäreleen virransyöttö
53 7,5 Mittaristo - Takasumuvalo

Viallinen sulake
136
JUMPER-PAPIER_FI_CHAP08_AIDE RAPIDE_ED01-2014

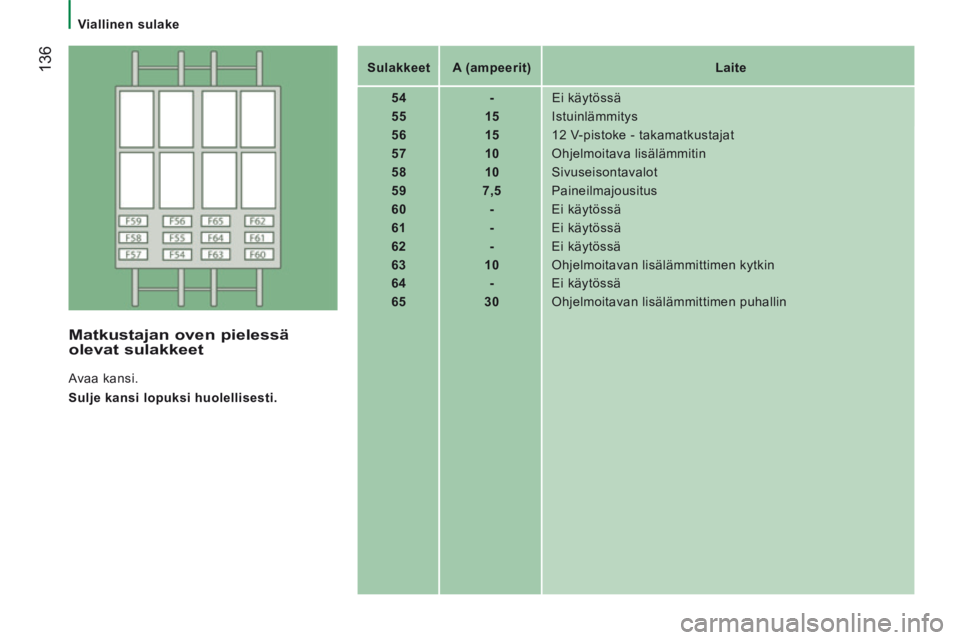

Sulakkeet A (ampeerit) Laite
54 - Ei käytössä
55 15 Istuinlämmitys
56 15 12 V-pistoke - takamatkustajat
57 10 Ohjelmoitava lisälämmitin
58 10 Sivuseisontavalot
59 7,5 Paineilmajousitus
60 - Ei käytössä
61 - Ei käytössä
62 - Ei käytössä
63 10 Ohjelmoitavan lisälämmittimen kytkin
64 - Ei käytössä
65 30 Ohjelmoitavan lisälämmittimen puhallin
Matkustajan oven pielessä olevat sulakkeet
Avaa kansi.
Sulje kansi lopuksi huolellisesti.

Viallinen sulake
137
PIKA-APU
8
JUMPER-PAPIER_FI_CHAP08_AIDE RAPIDE_ED01-2014

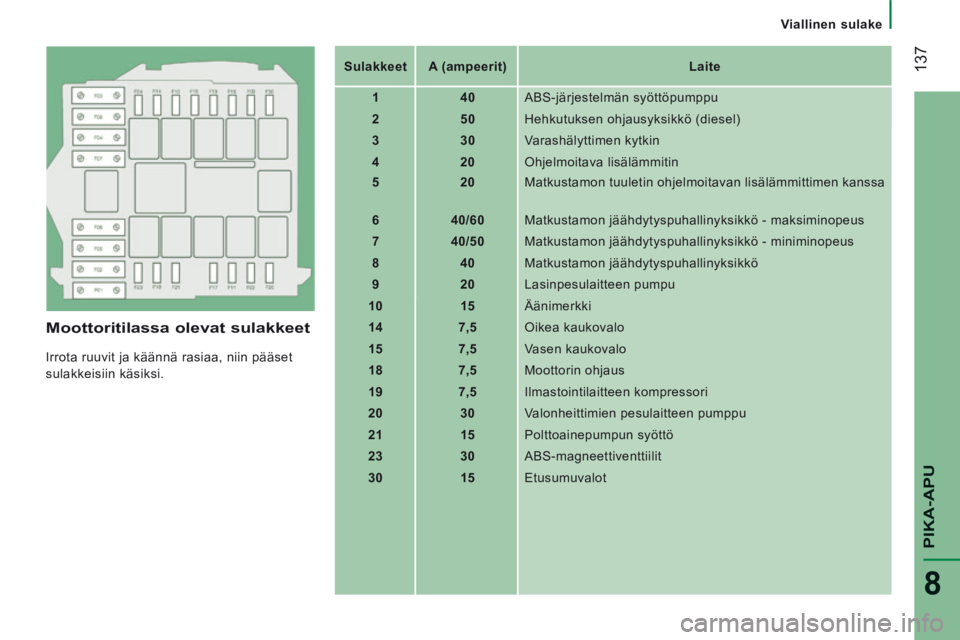

Moottoritilassa olevat sulakkeet
Irrota ruuvit ja käännä rasiaa, niin pääset
sulakkeisiin käsiksi. Sulakkeet
A (ampeerit) Laite
1 40 ABS-järjestelmän syöttöpumppu
2 50 Hehkutuksen ohjausyksikkö (diesel)
3 30 Varashälyttimen kytkin
4 20 Ohjelmoitava lisälämmitin
5 20 Matkustamon tuuletin ohjelmoitavan lisälämmittimen kanssa
6 40 /60 Matkustamon jäähdytyspuhallinyksikkö - maksiminopeus
7 40/50 Matkustamon jäähdytyspuhallinyksikkö - miniminopeus
8 40 Matkustamon jäähdytyspuhallinyksikkö
9 20 Lasinpesulaitteen pumpu
10 15 Äänimerkki
14 7,5 Oikea kaukovalo
15 7,5 Vasen kaukovalo
18 7,5 Moottorin ohjaus
19 7,5 Ilmastointilaitteen kompressori
20 30 Valonheittimien pesulaitteen pumppu
21 15 Polttoainepumpun syöttö
23 30 ABS-magneettiventtiilit
30 15 Etusumuvalot

Polttimo tai lamppu epäkunnossa
138
JUMPER-PAPIER_FI_CHAP08_AIDE RAPIDE_ED01-2014
Jos pinttynyttä likaa pestään
painesuihkulla, älä kohdista suihkua
ajovaloihin äläkä muihin lamppuihin; korkea
paine voi vaurioittaa lakkapintaa ja tiivisteitä.

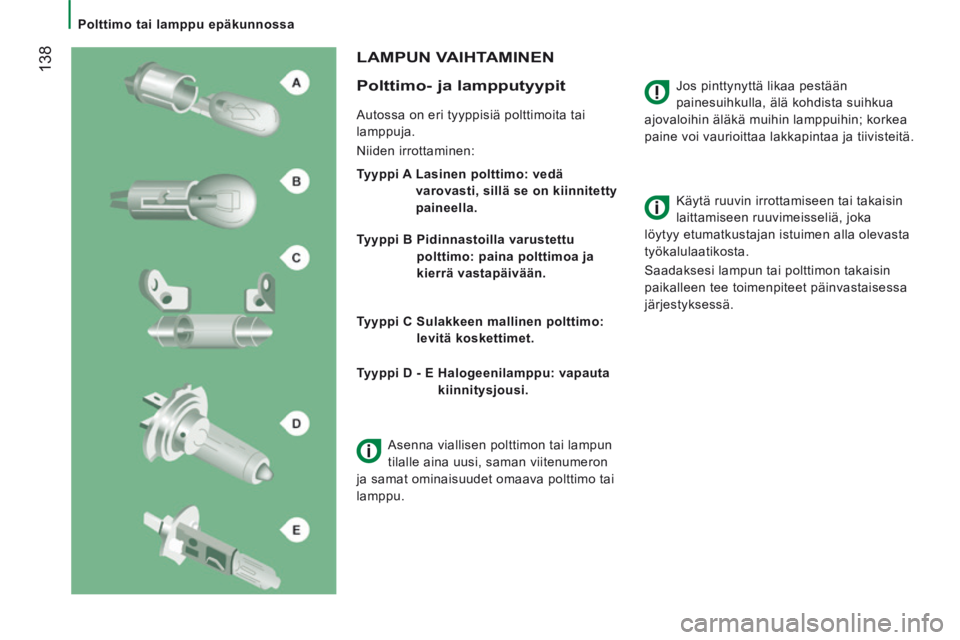

LAMPUN VAIHTAMINEN
Polttimo- ja lampputyypit
Autossa on eri tyyppisiä polttimoita tai
lamppuja.
Niiden irrottaminen:
Tyyppi A Lasinen polttimo: vedä varovasti, sillä se on kiinnitetty
paineella.
Tyyppi B Pidinnastoilla varustettu polttimo: paina polttimoa ja
kierrä vastapäivään.
Tyyppi C Sulakkeen mallinen polttimo: levitä koskettimet. Käytä ruuvin irrottamiseen tai takaisin
laittamiseen ruuvimeisseliä, joka
löytyy etumatkustajan istuimen alla olevasta
työkalulaatikosta.
Saadaksesi lampun tai polttimon takaisin
paikalleen tee toimenpiteet päinvastaisessa
järjestyksessä.
Tyyppi D - E Halogeenilamppu: vapauta kiinnitysjousi.
Asenna viallisen polttimon tai lampun
tilalle aina uusi, saman viitenumeron
ja samat ominaisuudet omaava polttimo tai
lamppu.

Polttimo tai lamppu epäkunnossa
139
PIKA-APU
8
JUMPER-PAPIER_FI_CHAP08_AIDE RAPIDE_ED01-2014

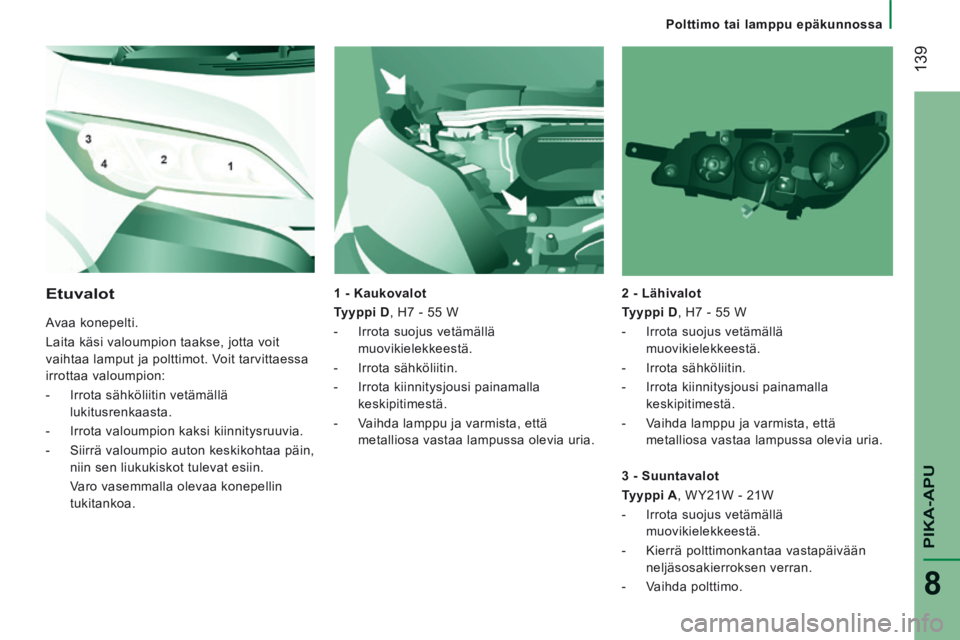

1 - Kaukovalot
Tyyppi D , H7 - 55 W
- Irrota suojus vetämällä muovikielekkeestä.
- Irrota sähköliitin.
- Irrota kiinnitysjousi painamalla keskipitimestä.
- Vaihda lamppu ja varmista, että metalliosa vastaa lampussa olevia uria. 2 - Lähivalot
Tyyppi D , H7 - 55 W
- Irrota suojus vetämällä
muovikielekkeestä.
- Irrota sähköliitin.
- Irrota kiinnitysjousi painamalla keskipitimestä.
- Vaihda lamppu ja varmista, että metalliosa vastaa lampussa olevia uria. Etuvalot
Avaa konepelti.
Laita käsi valoumpion taakse, jotta voit
vaihtaa lamput ja polttimot. Voit tarvittaessa
irrottaa valoumpion:
- Irrota sähköliitin vetämällä lukitusrenkaasta.
- Irrota valoumpion kaksi kiinnitysruuvia.
- Siirrä valoumpio auton keskikohtaa päin, niin sen liukukiskot tulevat esiin.
Varo vasemmalla olevaa konepellin tukitankoa. 3 - Suuntavalot
Tyyppi A , WY21W - 21W
- Irrota suojus vetämällä
muovikielekkeestä.
- Kierrä polttimonkantaa vastapäivään neljäsosakierroksen verran.
- Vaihda polttimo.

Polttimo tai lamppu epäkunnossa
140
JUMPER-PAPIER_FI_CHAP08_AIDE RAPIDE_ED01-2014
Halogeenilamput saa vaihtaa vasta,
kun valonheitin on ollut sammuksissa
joitakin minuutteja (palovammariski). Älä
koske sormilla suoraan lamppuun, käytä
nukkaamatonta liinaa.
Tarkasta aina vaihdon jälkeen, että valot
toimivat.

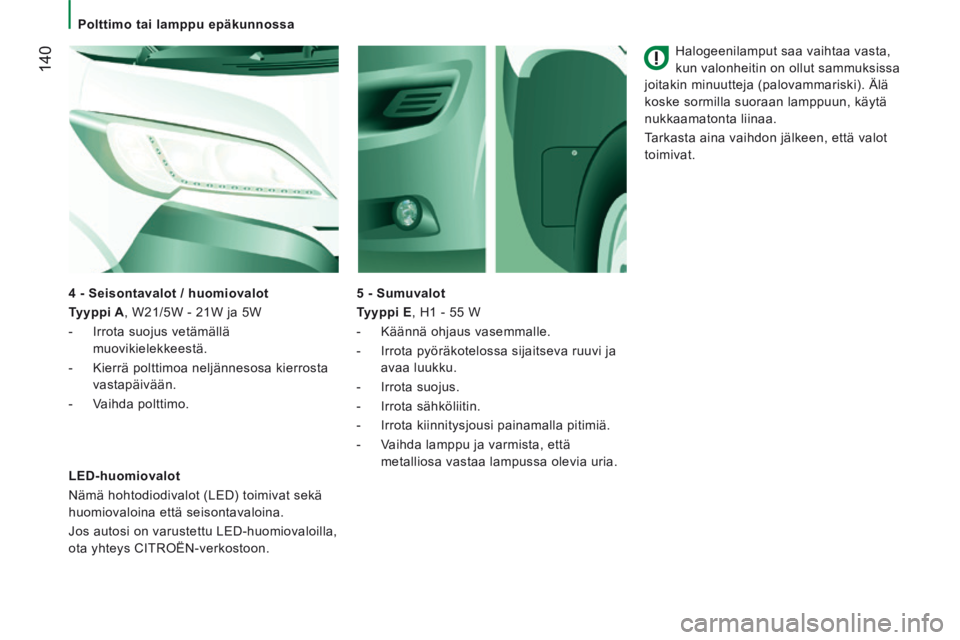

5 - Sumuvalot
Tyyppi E , H1 - 55 W
- Käännä ohjaus vasemmalle.
- Irrota pyöräkotelossa sijaitseva ruuvi ja avaa luukku.
- Irrota suojus.
- Irrota sähköliitin.
- Irrota kiinnitysjousi painamalla pitimiä.
- Vaihda lamppu ja varmista, että metalliosa vastaa lampussa olevia uria.
LED-huomiovalot
Nämä hohtodiodivalot (LED) toimivat sekä
huomiovaloina että seisontavaloina.
Jos autosi on varustettu LED-huomiovaloilla,
ota yhteys CITROËN-verkostoon. 4 - Seisontavalot / huomiovalot
Tyyppi A , W21/5W - 21W ja 5W
- Irrota suojus vetämällä
muovikielekkeestä.
- Kierrä polttimoa neljännesosa kierrosta vastapäivään.
- Vaihda polttimo.

Polttimo tai lamppu epäkunnossa
141
PIKA-APU
8
JUMPER-PAPIER_FI_CHAP08_AIDE RAPIDE_ED01-2014

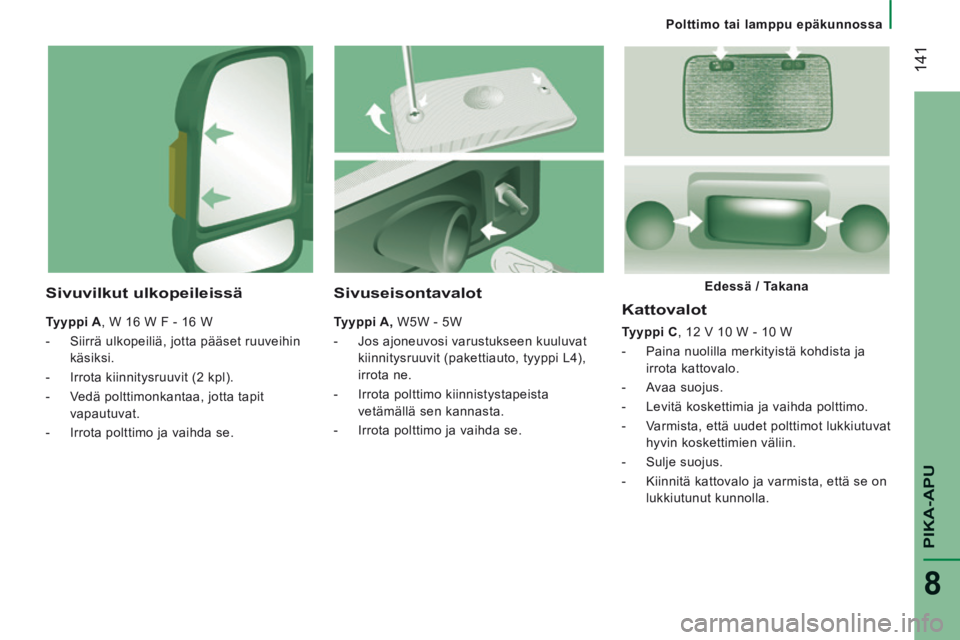

Kattovalot
Tyyppi C , 12 V 10 W - 10 W
- Paina nuolilla merkityistä kohdista ja irrota kattovalo.
- Avaa suojus.
- Levitä koskettimia ja vaihda polttimo.
- Varmista, että uudet polttimot lukkiutuvat hyvin koskettimien väliin.
- Sulje suojus.
- Kiinnitä kattovalo ja varmista, että se on lukkiutunut kunnolla.
Sivuseisontavalot
Tyyppi A, W5W - 5W
- Jos ajoneuvosi varustukseen kuuluvat kiinnitysruuvit (pakettiauto, tyyppi L4),
irrota ne.
- Irrota polttimo kiinnistystapeista vetämällä sen kannasta.
- Irrota polttimo ja vaihda se.
Sivuvilkut ulkopeileissä
Tyyppi A , W 16 W F - 16 W
- Siirrä ulkopeiliä, jotta pääset ruuveihin käsiksi.
- Irrota kiinnitysruuvit (2 kpl).
- Vedä polttimonkantaa, jotta tapit vapautuvat.
- Irrota polttimo ja vaihda se. Edessä / Takana

Polttimo tai lamppu epäkunnossa
142
JUMPER-PAPIER_FI_CHAP08_AIDE RAPIDE_ED01-2014

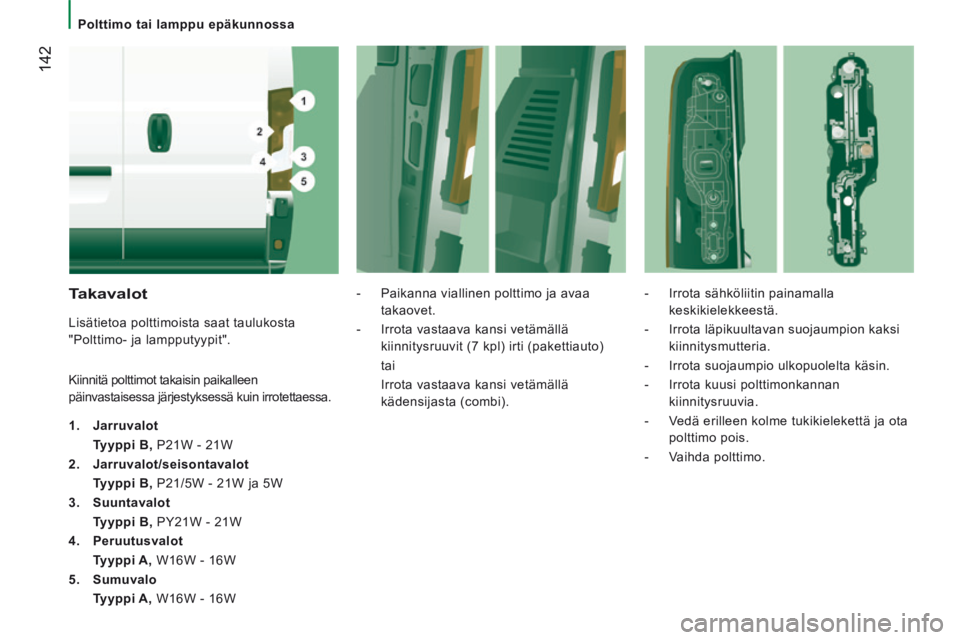

Takavalot
Lisätietoa polttimoista saat taulukosta
"Polttimo- ja lampputyypit".
Kiinnitä polttimot takaisin paikalleen
päinvastaisessa järjestyksessä kuin irrotettaessa.
1. Jarruvalot
Tyyppi B, P21W - 21W
2. Jarruvalot/seisontavalot
Tyyppi B, P21/5W - 21W ja 5W
3. Suuntavalot
Tyyppi B, PY21W - 21W
4. Peruutusvalot
Tyyppi A, W16W - 16W
5. Sumuvalo
Tyyppi A, W16W - 16W - Paikanna viallinen polttimo ja avaa
takaovet.
- Irrota vastaava kansi vetämällä kiinnitysruuvit (7 kpl) irti (pakettiauto)
tai
Irrota vastaava kansi vetämällä kädensijasta (combi). - Irrota sähköliitin painamalla
keskikielekkeestä.
- Irrota läpikuultavan suojaumpion kaksi kiinnitysmutteria.
- Irrota suojaumpio ulkopuolelta käsin.
- Irrota kuusi polttimonkannan kiinnitysruuvia.
- Vedä erilleen kolme tukikielekettä ja ota polttimo pois.
- Vaihda polttimo.
