2015 CITROEN DS5 HYBRID diagram

008008
003003010010
ALFABETISK INDHOLDSFORTEGNELSE
4 Præsentation
8 Instrumentgruppe til benzin- og
dieselmotorer
9 Kontrollampen READY
9 Ef fektindikator
10 Visning af energistrømme
12 Forbrugsdiagram
13 Instrumentbordscomputer
15 Start / Stop
19 Funktionsvælger
22 Funktionen ECO OFF
23 Råd om kørsel
24 Økokørsel
25 ZEV-funktionens særlige egenskaber
27 Højspændingsbatteri
30 Motorrum
HYBRID4-SYSTEM
PR AKTISKE
INFORMATIONER KOMFORT
32 Vaskehal eller -tunnel
33 Dækreparationssæt
34 Bugsering på fejeblad
34 Snekæder
TEKNISKE
SPECIFIKATIONER
35 El-motor
36 Dieselmotorer
37 Vægte, dieselmotor
OFTE STILLEDE SPØRGSMÅL
31 Indretning af bagagerum
38
41

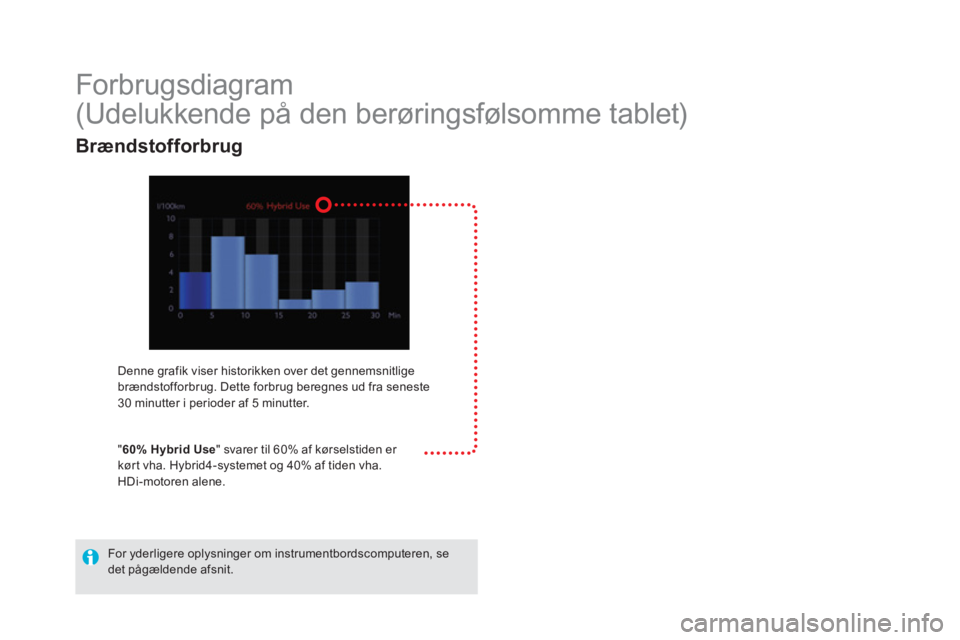

Forbrugsdiagram
(Udelukkende på den berøringsfølsomme tablet)

Denne grafik viser historikken over det gennemsnitlige
brændstofforbrug. Dette forbrug beregnes ud fra seneste
30 minutter i perioder af 5 minutter.
" 60% Hybrid Use
" svarer til 60% af kørselstiden er
kørt vha. Hybrid4-systemet og 40% af tiden vha.
HDi-motoren alene.


For yderligere oplysninger om instrumentbordscomputeren, se
det pågældende afsnit.



Brændstofforbrug

13Hybrid4-system
Instrumentbordscomputer


System, der giver oplysninger vedrørende den igangværende strækning (aktionsradius, brændstofforbrug, mv.).












Instrumentgruppens display



Visning af data



)
Tryk for enden af viskerarmen
for
successivt at vise de forskellige faner:



- Øjeblikkelige oplysninger om:


●
Aktionsradius.

●
Øjeblikkeligt brændstofforbrug.





- Strækning "1"
med:


●
Gennemsnitshastigheden
for den første strækning.

●
Det gennemsnitlige
brændstofforbrug.





- Strækning "2"
med:


●
Gennemsnitshastigheden
for den anden strækning.

●
Det gennemsnitlige
brændstofforbrug


Strækning "1"
og "2"
er uafhængige af
hinanden, men anvendes på samme måde.
Strækning "1"
kan f.eks. bruges til at lave
daglige beregninger og strækning "2"
til
månedlige beregninger.


- Energistrømme.

- Radioen eller medieafspilleren
der lyttes til.

- Navigationsvejledningerne.





Nulstilling af strækning



)
Når den ønskede strækning vises, trykker
du i mere end to sekunder for enden af
viskerarmen.



Nulstilling af søjlediagram
(Udelukkende med den
berøringsfølsomme tablet)


)
Når strækning "2"
vises, trykker du i mere
end to sekunder for enden af viskerarmen
for at nulstille forbrugsdiagrammet.

Berøringsfølsom tablet


Visninger af data


Fanen med øjeblikkelige oplysninger om:


- Aktionsradius.

- Øjeblikkeligt forbrug.


Fanen for strækning "1"
med:


- Det aktuelle brændstofforbrug

- Gennemsnitshastigheden
for den første strækning.


Fanen for strækning "2"
med:


- Det aktuelle brændstofforbrug

- Gennemsnitshastigheden
for den anden strækning.


Energistrømme.
Forbrugsdiagram.



Nulstilling af strækning



)
Vælg menuen " Driving
"
(kørsel).
Oplysninger fra instrumentbordscomputeren
vises på den første side i menuen.


)
Tryk på en af tasterne for at få vist den
ønskede fane.


)
Når den ønskede strækning
vises, trykker du på
nulstillingstasten.
Strækning "1"
og "2"
er uafhængige af
hinanden, men anvendes på samme måde
Strækning "1"
kan f.eks. bruges til at lave
daglige beregninger og strækning "2"
til
månedlige beregninger.


Nulstilling af søjlediagram



)
Når strækning "2"
vises, trykker du på
nulstillingstasten for også at nulstille
forbrugsdiagrammet.

41Alfabetisk indholdsfortegnelse
AAdvarselstrekant ............................................. 31
Afbrydelse af HYbrid4-system ................. 15, 18
Afdugning ........................................................ 25
Afrimning ......................................................... 25
Bagrudehylde .................................................. 31
Batteriets ladetilstand ..................... 5, 10, 25, 27
Berøringsfølsom tablet ....................... 10, 12, 14
Brændstof ........................................................ 24
Brændstofforbrug .................................. 9, 12, 24
Bugsering af bil ............................................... 34
BGear vælger ..................................................... 32
Genvinding af energi ............................. 9, 11, 24G
H
I
K
Klimaanlæg ............................................... 22, 25
Køling af højspændingsbatteri ........................ 29 Eco-kørsel ....................................................... 24
ECO OFF (kontakt) ......................................... 22
Effekt ................................................................. 9
Effektindikator ............................................... 8, 9
Elektrisk kørsel (ZEV) ............. 11, 19, 22, 24, 25
Elektrisk parkeringsbremse ................ 15, 23, 32
Elektronisk nøgle .................................15, 17, 18
Elektronisk styret manuel
gearkasse ......................................5, 15, 23 -25
El-motor................................................. 5, 19, 35
Energistrøm(me) ....................................... 10, 11Fastholdelsesrem ........................................... 31
Fejeblad (bugsering) ....................................... 34
Forbrugsdiagram ............................................ 12
Funktionsvælger ................................... 5, 19, 24
D
EFDieselmotor ...................5, 19, 22, 25, 32, 36, 37
Display på instrumentgruppe ................ 8, 10, 13
Dæk ................................................................. 33
Dækreparationssæt ........................................ 33
MMiljø ................................................................. 24
Mobil bagagerumsbund .................................. 31
Motorrum ......................................................... 30
Motortyper ................................................. 35, 36
Nulstilling af rute ....................................... 13, 14
Nulstilling af søjlediagram ............................... 14
Nødstart .......................................................... 18
Nødstop ........................................................... 18
Nøgle ikke genkendt ....................................... 18
N
O
P
R
Partikelfilter ................................................. 5, 25
Punktering ....................................................... 33 Indretning af bagagerummet .......................... 31
Instrumentbordscomputer ......................... 12-14
Instrumentgruppe .............................................. 8 Head-up display .............................................. 15
Højspænding ............................................. 27, 28
Højspændingsbatteri ....................... 5, 27-29, 35
Højspændingskabel ....................................... 28
Håndfri adgang og start af bilen ..........15, 17, 18Opbevaringsrum ............................................. 31
Oversigt over motorer og gearkasser ....... 35, 36
Oversigt over vægte ........................................ 37
READY (kontrollampe) ...................... 8, 9, 28, 30
Regenerering af partikelfilter ...................... 5, 25
Råd vedrørende kørsel ................................... 23

008008
003003010010
ALFABETISK INDHOLDSFORTEGNELSE
4 Præsentation
8 Instrumentgruppe til benzin- og
dieselmotorer
9 Kontrollampen READY
9 Ef fektindikator
10 Visning af energistrømme
12 Forbrugsdiagram
13 Instrumentbordscomputer
15 Start / Stop
19 Funktionsvælger
22 Funktionen ECO OFF
23 Råd om kørsel
24 Økokørsel
25 ZEV-funktionens særlige egenskaber
27 Højspændingsbatteri
30 Motorrum
HYBRID4-SYSTEM
PR AKTISKE
INFORMATIONER KOMFORT
32 Vaskehal eller -tunnel
33 Dækreparationssæt
34 Bugsering på fejeblad
34 Snekæder
TEKNISKE
SPECIFIKATIONER
35 El-motor
36 Dieselmotorer
37 Vægte, dieselmotor
OFTE STILLEDE SPØRGSMÅL
31 Indretning af bagagerum
38
41

Forbrugsdiagram
(Udelukkende på den berøringsfølsomme tablet)

Denne grafik viser historikken over det gennemsnitlige
brændstofforbrug. Dette forbrug beregnes ud fra seneste
30 minutter i perioder af 5 minutter.
" 60% Hybrid Use
" svarer til 60% af kørselstiden er
kørt vha. Hybrid4-systemet og 40% af tiden vha.
HDi-motoren alene.


For yderligere oplysninger om instrumentbordscomputeren, se
det pågældende afsnit.



Brændstofforbrug

13Hybrid4-system
Instrumentbordscomputer


System, der giver oplysninger vedrørende den igangværende strækning (aktionsradius, brændstofforbrug, mv.).












Instrumentgruppens display



Visning af data



)
Tryk for enden af viskerarmen
for
successivt at vise de forskellige faner:



- Øjeblikkelige oplysninger om:


●
Aktionsradius.

●
Øjeblikkeligt brændstofforbrug.





- Strækning "1"
med:


●
Gennemsnitshastigheden
for den første strækning.

●
Det gennemsnitlige
brændstofforbrug.





- Strækning "2"
med:


●
Gennemsnitshastigheden
for den anden strækning.

●
Det gennemsnitlige
brændstofforbrug


Strækning "1"
og "2"
er uafhængige af
hinanden, men anvendes på samme måde.
Strækning "1"
kan f.eks. bruges til at lave
daglige beregninger og strækning "2"
til
månedlige beregninger.


- Energistrømme.

- Radioen eller medieafspilleren
der lyttes til.

- Navigationsvejledningerne.





Nulstilling af strækning



)
Når den ønskede strækning vises, trykker
du i mere end to sekunder for enden af
viskerarmen.



Nulstilling af søjlediagram
(Udelukkende med den
berøringsfølsomme tablet)


)
Når strækning "2"
vises, trykker du i mere
end to sekunder for enden af viskerarmen
for at nulstille forbrugsdiagrammet.
