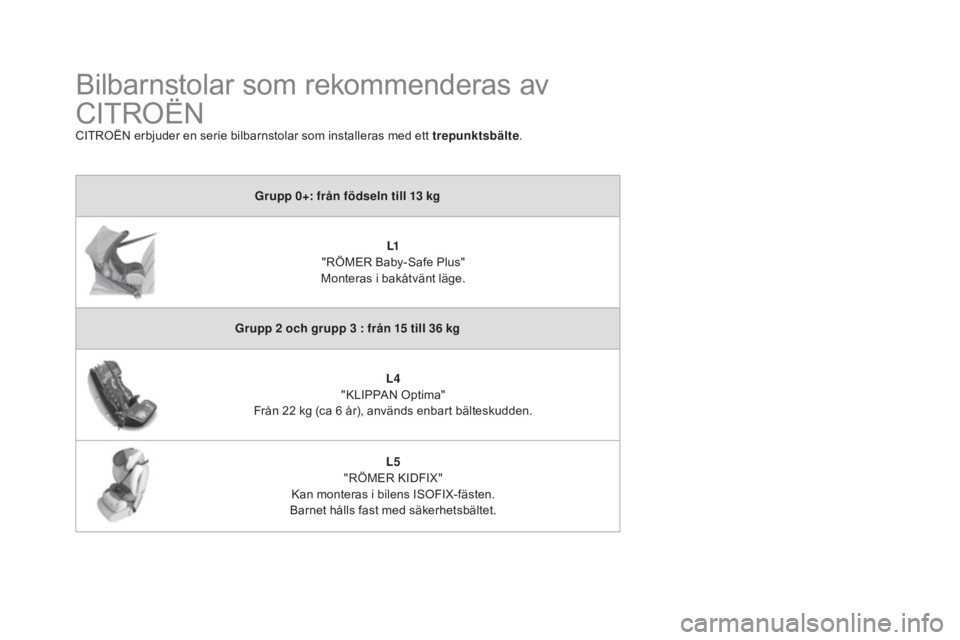

Bilbarnstolar som rekommenderas av
CITROËN
CITROËN erbjuder en serie bilbarnstolar som installeras med ett trepunktsbälte.
Grupp 0+: från födseln till 13 kg
L1
"

RÖMER Baby-Safe Plus"
Monteras i bakåtvänt läge.
Grupp 2
och grupp 3 : från 15 till 36 kg
L4

"

KLIPPAN Optima"
Från 22
kg (ca 6 år), används enbart bälteskudden.L5

"

RÖMER KIDFIX"
Kan monteras i bilens ISOFIX-fästen.
Barnet hålls fast med säkerhetsbältet.

155
DS4_sv_Chap06_securite-enfants_ed02-2015
Placering av bilbarnstolar som sätts fast med säkerhetsbältetI enlighet med EU:s bestämmelser visar denna tabell de olika möjligheterna för montering av bilbarnstolar som sätts fast med säkerhetsbältet och som
godkänts som universella barnstolar (a) beroende på barnets vikt och på platsen i bilen.Plats Barnets vikt
/ ungefärlig ålder
Under 13
kg
(grupp 0
(b) och 0+)
Upp till ≈ 1
årFrån 9
till 18 kg
(grupp 1)
Från 1
till ≈ 3 årFrån 15
till 25 kg
(grupp 2)
Från 3
till ≈ 6 årFrån 22
till 36 kg
(grupp 3)
Från 6
till ≈ 10 år
Frampassagerarens säte (c)
-
fast U(R1)U(R1)U(R1)U(R1)
-

s
tällbar i höjdled U(R2)U(R2)U(R2)U(R2)
Ytterplatserna bak (d) UUUU
Mittplats bak (d) XXXX
Barnsäkerhet

DS4_sv_Chap06_securite-enfants_ed02-2015
(a) Universell bilbarnstol: bilbarnstol som kan monteras i alla bilar och fästas med
säkerhetsbältet.
(b)

G
rupp 0 : från födseln till 10 kg. Babyskydd
och "bilsängar" får inte installeras på
frampassagerarens plats.
(c)

T
a reda på gällande lagstiftning i ditt land
innan du monterar en bilbarnstol på denna
plats.
(d)

G
ör så här när du ska installera en bakåt-
eller framåtvänd bilbarnstol i baksätet: flytta
fram framsätet och räta upp ryggstödet för
att skapa tillräckligt med plats för barnstolen
och för barnets ben. Ta bort och lägg undan nackstödet
innan du installerar en bilbarnstol med
ryggstöd på en passagerarplats. Sätt
tillbaka nackstödet när bilbarnstolen
har tagits bort.
U
: p lats som är anpassad för montering
av en bilbarnstol som fästs med hjälp
av säkerhetsbältet och har godkänts
som universell barnstol i bakåtvänt eller
framåtvänt läge.
U(R1) :

s
amma som U, med bilens säte inställt
med ryggstödet lutat framåt till stopp.
U(R2) :

s
amma som U, med bilens säte inställt i
dess högsta läge.
X :

p
lats som inte är anpassad för installation av
en bilbarnstol i angiven viktgrupp.

157
DS4_sv_Chap06_securite-enfants_ed02-2015
Din bil är godkänd i enlighet med de senaste
ISOFIX-bestämmelserna.
De säten som är avbildade här nedan är
utrustade med reglementsenliga ISOFIX-fästen:
ISOFIX-fästen
Systemet omfattar tre ringar för varje säte:
- t vå ringar ( A) sitter mellan sätets ryggstöd
och sits, vilket indikeras med en märkning, -

e
n ring B
, som sitter bakom sätet och
indikeras med en märkning, kallas TOP
TETHER och används för fastsättning av
den övre remmen.
ISOFIX-fästsystemet garanterar en pålitlig,
stadig och snabb montering av en bilbarnstol
i bilen.
ISOFIX-barnstolar är utrustade med två
låsanordningar som kan fästas vid de två
ringarna A.
Vissa bilbarnstolar har dessutom en övre rem
som skall fästas vid ring B . En felaktig montering av en bilbarnstol
innebär risker för barnet i händelse av
en kollision.
Följ noggrant monteringsföreskrifterna i
installationsanvisningen som medföljer
bilbarnstolen.
Titta i översiktstabellen för att ta reda på
de olika möjliga monteringarna av ISOFIX-
barnstolarna i bilen. Innan du installerar en ISOFIX-barnstol
på vänster plats i baksätet ska du först
flytta mittplatsens säkerhetsbälte mot
bilens mitt, så att bältesfunktionen inte
störs.
-
l
åt barnstolens rem passera bakom
ryggstödet och centrera den mellan
nackstödsbenens hål,
-
s
ätt fast den övre remmen i öglan B
,
-
s
träck den övre remmen.
Gör så här för att sätt fast barnstolen i TOP
TETHER -fästet:
-

t
a bort och lägg undan nackstödet innan du
installerar barnstolen på denna plats (sätt
tillbaka det när barnstolen tas bort),
Barnsäkerhet

DS4_sv_Chap06_securite-enfants_ed02-2015
ISOFIX-bilbarnstolar som rekommenderas av CITROËN
Se även installationsanvisningen från barnstolens tillverkare för mer information om installation och borttagning.
CITROËN erbjuder ett sortiment med typgodkända ISOFIX-bilbarnstolar till din bil.
"RÖMER Baby- Safe Plus" med ISOFIX-underrede (storleksklass: E)
Grupp 0+: från födseln till 13 kg
Installeras bakåtvänd med hjälp av ett ISOFIX-underrede, som sätts fast i ringarna A .
Underredet har ett stödben som är ställbart i höjdled och som ska stödja mot bilens golv.
Denna bilbarnstol kan också sättas fast med ett säkerhetsbälte. I så fall är det bara stommen som används och sätts fast med trepunktsbältet.
"Baby P2C Mini" med ISOFIX-underrede (storleksklasser: C, D, E)
Grupp 0+: från födseln till 13 kg
Installeras bakåtvänd med hjälp av ett ISOFIX-underrede, som sätts fast i ringarna A .
Underredet har ett stödben som är ställbart i höjdled och som ska stödja mot bilens golv. Denna barnstol kan också sättas fast med säkerhetsbältet. I så fall används enbart bilbarnstolen.

159
DS4_sv_Chap06_securite-enfants_ed02-2015
"RÖMER Duo Plus ISOFIX" (storleksklass: B1)
Grupp 1: mellan 9
och 18 kg
Installeras enbart framåtvänt
Sätts fast i ringarna A samt i ringen B som kallas TOP TETHER, med hjälp av en övre rem. Det finns tre lutningslägen: sittande, viloläge och liggande.
Denna bilbarnstol kan även installeras på platser som inte har ISOFIX-fästen. I så fall måste den sättas fast med trepunktsbältet.
"Baby P2C Midi" med ISOFIX-underrede (storleksklasser: D, C, A, B, B1)
Grupp 1: 9
- 18 kg
Installeras bakåtvänd med hjälp av ett ISOFIX-underrede, som sätts fast i ringarna A .
Underredet har ett stödben som är ställbart i höjdled och som ska stödja mot bilens golv. Denna barnstol kan även användas framåtvänd.
Denna barnstol kan inte sättas fast med ett säkerhetsbälte.
Vi rekommenderar att du använder stolen bakåtvänd upp till 4
års ålder.
Barnsäkerhet

DS4_sv_Chap06_securite-enfants_ed02-2015
Tabell för placering av ISOFIX-barnstolarI enlighet med EU:s bestämmelser anges i följande tabell möjligheterna att montera ISOFIX-barnstolar på de platser i bilen som är utrustade med
ISOFIX-fästen.
På universella och halvuniversella ISOFIX-barnstolar anges dess storleksklass, som symboliseras med en bokstav mellan A och G, på barnbilstolen
bredvid ISOFIX-logon.
I UF: plats som är lämplig för montering av en universell framåtvänd ISOFIX-barnstol som fästs med den övre remmen.
IL- SU: plats som är lämplig för montering av en halvuniversell ISOFIX-barnstol, vilket innebär något av följande:
-

b
akåtvänd montering, utrustad med en övre rem eller ett stödben,
-

f
ramåtvänd montering utrustad med stödben.
-

e
tt babyskydd utrustat med en övre rem eller ett stödben.
Om fastsättning av den övre remmen kan du läsa i avsnittet "ISOFIX-fästen". OBS! För Sverige, kontakta din lokala
åter försäljare för mer information.
* Babyskydd och bilsängar får inte installeras på frampassagerarens plats.
** ISOFIX-babyskyddet som fästs vid de nedre öglorna på en ISOFIX-plats och upptar hela baksätet. Barnets vikt
/ungefärlig ålder
Under 10 kg
(grupp 0)
Upp till
6 månader
Under 10 kg
(grupp 0)
Under 13

kg

(gr upp 0+)
T.o.m. ca 1 år
9-18 kg (grupp 1)
Från 1 till ca 3 år
Typ av ISOFIX -barnstol Babyskydd*Bakåtvänt läge Bakåtvänt läge Framåtvänt läge
Storleksklass ISOFIX F G C D E C D A B B1
Universella och halvuniversella
ISOFIX-barnstolar som kan monteras på
ytterplatserna i baksätet IL- SU
** IL- SU IL- SU IUF

IL- SU
Ta bort och lägg undan nackstödet
innan du installerar en bilbarnstol med
ryggstöd på en passagerarplats. Sätt
tillbaka nackstödet när bilbarnstolen
har tagits bort.

161
DS4_sv_Chap06_securite-enfants_ed02-2015
Råd
En felaktig montering av en bilbarnstol i
bilen kan äventyra barnets skydd i händelse
av en kollision.
Kontrollera att inget bilbälte eller bälteslås
ligger under bilbarnstolen, det kan göra den
instabil.
Kom ihåg att spänna fast bilbältena eller
bilbarnstolens sele med så lite slack som
möjligt runt barnets kropp, även på korta
sträckor.
När bilbarnstolen monteras med hjälp av
säkerhetsbältet bör du kontrollera att detta
är ordentligt sträckt och att barnstolen hålls
fast stadigt på bilsätet. Skjut vid behov fram
passagerarsätet, om läget är ställbart.För optimal montering av en framåtvänd
bilbarnstol ska du kontrollera att dess
ryggstöd befinner sig så nära bilsätets
ryggstöd som möjligt, så att de om möjligt
är i kontakt med varandra.
Du måste ta bort nackstödet innan du
monterar en bilbarnstol med ryggstöd på en
passagerarplats.
Kontrollera att nackstödet är väl
undanstoppat eller fastsatt, för att undvika
att det förvandlas till en projektil vid en
häftig inbromsning. Sätt tillbaka nackstödet
när bilbarnstolen har tagits bort.
Av säkerhetsskäl ska du inte lämna:
-

e
tt eller flera barn ensamma i en bil
utan tillsyn,
-

e
tt barn eller ett djur i ett fordon som
står i solen, med stängda fönsterrutor,
-

n
ycklarna inom räckhåll för barn inne i
bilen.
Använd barnlåset för att hindra att
bildörrarna och rutorna i baksätet öppnas
av misstag.
Kom ihåg att inte öppna bakrutorna mer än
en tredjedel.
Förse bakrutorna med solskydd, för att
skydda små barn mot solsken.
I baksätena ska du alltid se till att avståndet
är tillräckligt mellan framsätet och:
-

e
n bilbarnstol monterad i bakåtvänt
läge,
-

b
arnets fötter om bilbarnstolen är
monterad i framåtvänt läge.
Skjut fram framsätet och fäll vid behov upp
dess ryggstöd.
Barn i framsätet
De bestämmelser som gäller vid transport
av barn på frampassagerarens plats är
specifika för varje land. Ta reda på vilken
lagstiftning som gäller i ditt land.
Koppla bort frampassagerarens
krockkudde så fort en bilbarnstol av
bakåtvänd typ monteras i passagerarsätet
fram.
Annars riskerar barnet att skadas allvarligt
eller förolyckas då krockkudden löser ut.
Montering av en bälteskudde
Den del av bältet som är avsedd för
bröstkorgen skall placeras på barnets axel
utan att röra vid halsen.
Kontrollera att bältets höftdel ligger an på
rätt sätt över barnets lår.
CITROËN rekommenderar användning av
en bälteskudde med ryggstöd, utrustad
med en bältesstyrning i axelhöjd.
