3Öppna och stänga

För att bibehålla batteriets laddning
råder vi dig att manövrera taket när
motorn är igång.
Taket kan manövreras när:


- motorn är igång, eller

- tändningen är tillslagen.


Under en takmanöver som utförs med
tändningen tillslagen kan takrörelsen
stanna om motorn startas, beroende
på batteriets laddningstillstånd. För
att taket ska fortsätta röra sig måste
reglaget aktiveras på nytt när motorn
har startat.

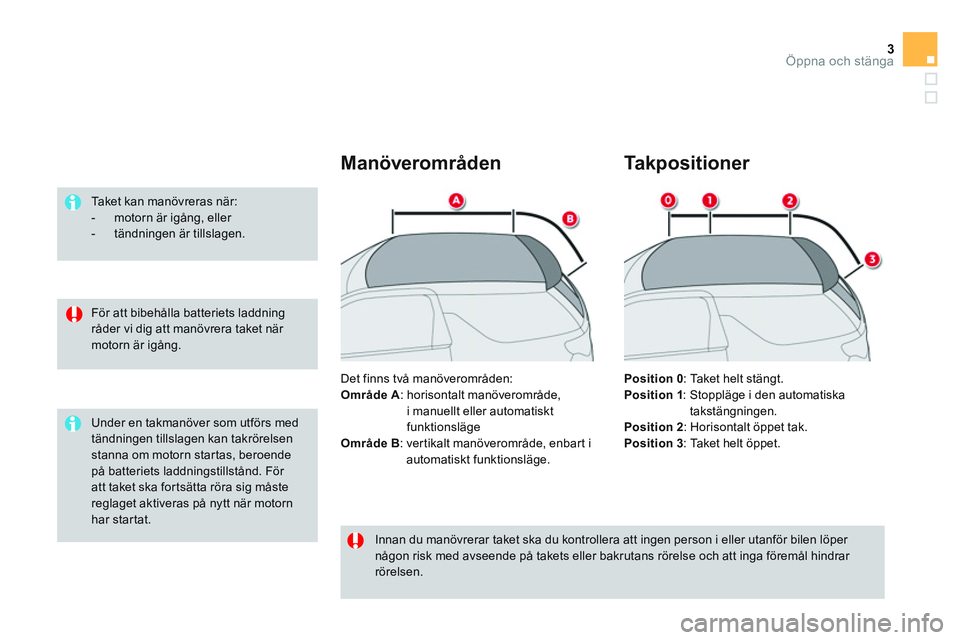

Manöverområden

Det finns två manöverområden:

Område A
: horisontalt manöverområde,
i manuellt eller automatiskt
funktionsläge

Område B
: vertikalt manöverområde, enbart i
automatiskt funktionsläge.

Innan du manövrerar taket ska du kontrollera att ingen person i eller utanför bilen löper
någon risk med avseende på takets eller bakrutans rörelse och att inga föremål hindrar
rörelsen.



Takpositioner


Position 0
: Taket helt stängt.

Position 1
: Stoppläge i den automatiska
takstängningen.

Position 2
: Horisontalt öppet tak.

Position 3
: Taket helt öppet.

8Öppna och stänga

Vindavvisare
Manövrera taket under
färd
Om bilens hastighet överskrider ca 120 km/tim
efter det att en takrörelse har aktiverats kommer
någon av följande situationer att uppstå,
beroende på vilken takmanöver som startats:


- en pågående manöver i område A
stoppas,
Öppnings- och stängningsreglaget går
att använda upp till ca 120 km/tim.
Över denna hastighet visas ett
meddelande på displayen som
informerar om att manövern inte är
möjlig (för hög fart). Det finns en ljuddämpande vindavvisare som
förbättrar ljudkomforten i bilen under vissa
kör förhållanden (hög fart), genom att begränsa
luftrörelserna i kupén.
Om vindavvisaren inte är fastsatt kan den fällas
ut när taket öppnas.
När taket stängs fälls vindavvisaren in
automatiskt igen.

)
När taket är öppet kan denna vindavvisare
fällas in manuellt och sättas fast i sin
mittpunkt: tryck vertikalt på taktvärstycket
nära fästet längst upp på vindavvisaren
och snäpp fast fästet i spåret.

)
Gör så här för att frigöra och fälla ut
vindavvisaren manuellt: tryck vertikalt på
taktvärstycket nära fästet för att snäppa
loss det från spåret och dra det något mot
dig.

9Öppna och stänga

Säkerhetsföreskrifter


Placera aldrig några föremål på taket, vare sig det är öppet eller stängt.

Om bilen står parkerad under långa perioder utomhus rekommenderar vi att du använder
ett skyddsöverdrag.
Öppna aldrig taket när det snöar eller vid isbildning, för att inte riskera att skada det.
Använd aldrig vassa verktyg för att ta bort is eller snö som samlats på taket.
Använd aldrig skrapor eller sprayprodukter för att ta bort is som eventuellt bildas på
bakrutan.
Undvik att aktivera bakrutans defroster när taket är helt öppet (risk för överhettning).

För att det inte ska uppstå kraftig veckbildning på canvastaket rekommenderar vi att du inte
lämnar taket öppet under långa tidsperioder.
Vi avråder från att starta luftkonditioneringen när taket är öppet.

Sätt dig aldrig på och placera aldrig något föremål på taktvärstycket, när taket är öppet.



Vi rekommenderar att du stänger taket när du lämnar bilen parkerad.
Även om taket är stängt råder vi dig att inte lämna några värdesaker i bilen.
Ta ut tändningsnyckeln när du lämnar bilen för att undvika alla oavsiktliga takrörelser.

Om din bil är försedd med ett röststyrt system kan detta störas när du kör med taket öppet.

Elmotorerna som driver öppnings- och stängningsrörelserna är försedda med skydd.
Vid upprepade öppnings- och stängningsmanövrer kan det inträffa att elmotorerna blir
överhettade och inte längre kan användas för att öppna eller stänga taket. Låt motorerna
svalna utan att aktivera några takrörelser under tio minuter.

- en pågående öppningsrörelse i område B

fortsätter tills den har slutförts,

- en pågående stängningsmanöver i område B
stoppas och taket öppnas automatiskt
fullständigt till position 3
,

- en pågående öppnings- eller
stängningsrörelse i område B
efter en
"antipanikfunktion" fortsätter tills den har
slutförts,

Taket går att manövrera igen när
hastigheten understiger ca 120 km/tim.

19Te k n i s k a d a t a

Dieselmotorer


e-HDi 90



BlueHDi 100



BlueHDi 120


BlueHDi 115 **



Växellådor

BVM (manuell
5-växlad)
ETG6 (elektroniskt
styrd 6 -växlad)
BVM (manuell
5-växlad)
BVM6 (manuell
6-växlad)

Ty p b e t e c k n i n g
:
SB ...

9HPK/S
9HP8/PS
BHY6/S
BHZM/S
BHXM/S **

Cylindervolym (cm
3
)
1 560
1 560
1 560
Cylinderdiameter x slaglängd (mm)
75 x 88,3
75 x 88,3
75 x 88,3
Max effekt enl. EEG -standard (kW) *
68
73
88
85 **

Var vtal vid max. effekt (rpm)
4 000
3 750
3 500
Max. vridmoment (Nm)
230
254
300
Varvtal vid max. vridmoment (rpm)
1 750
1 750
1 750
Bränsle
Diesel
Diesel
Diesel
Katalysator
Ja
Ja
Ja
Partikelfilter
Ja
Ja
Ja
Oljevolym i motorn (i liter) med byte av filter
3,75
3,75
3,75

*
Maxeffekten motsvarar det typgodkända värde som uppnåtts i motorprovbänk i enlighet med villkor som fastställts i EU-direktiv 1999/99/EG.

**
Gäller Belgien.











Dieselmotorer

.../S: modell med Stop & Start.
