2015 CITROEN C4 stop start

112
Prise 230 V / 50 Hz
Branchez un seul appareil à la fois
sur la prise (pas de rallonge ou de
multiprise).
Branchez uniquement des appareils
avec isolation de classe II (indiquée sur
l'appareil).
Par sécurité, en cas de
surconsommation et lorsque le système
électrique du véhicule le nécessite
(conditions climatiques particulières,
surcharge électrique...), le courant
alimentant la prise sera coupé ; le
voyant vert s'éteint.
Une prise 230 V / 50 Hz (puissance maxi

:
120

W) est installée dans la console centrale.
Pour l'utiliser


:
F

s

oulevez le couvercle de l'accoudoir avant
pour accéder à son compartiment,
F

v

érifiez que le voyant est allumé en vert,
F

b

ranchez votre appareil multimédia ou
tout autre appareil électrique (chargeur de
téléphone, ordinateur portable, lecteur CD-
DVD, chauf fe-biberon...).
Cette prise fonctionne moteur tournant, ainsi
qu'en mode STOP du Stop & Start.
En cas de dysfonctionnement de la prise, le
voyant vert clignote.
Faites vérifier par le réseau CITROËN ou par
un atelier qualifié.
Ergonomie et confort

166
Conseils de conduite
Respectez le code de la route et soyez vigilant
quelles que soient les conditions de circulation.
Gardez votre attention sur la circulation et vos
mains sur le volant pour être prêt à réagir à tout
moment et à toute éventualité.
Lors d'un long trajet, il est vivement
recommandé de faire une pause toutes les
deux heures.
En cas d'intempéries, adoptez une conduite
souple, anticipez les freinages et augmentez
les distances de sécurité.
Conduite sur chaussée
inondée
Il est fortement recommandé de ne pas
conduire sur chaussée inondée, car cela
pourrait gravement endommager le moteur,
la boîte de vitesses ainsi que les systèmes
électriques de votre véhicule.
Important !Si vous devez impérativement emprunter un
passage inondé :
-

v
érifiez que la profondeur d’eau n’excède
pas 15
cm, en tenant compte des vagues
qui pourraient être générées par les autres
usagers,
-

d
ésactivez la fonction Stop & Start,
-

r
oulez aussi lentement que possible sans
caler. Ne dépassez en aucun cas la vitesse
de 10
km/h,
-

n
e vous arrêtez pas et n’éteignez pas le
moteur. Ne roulez jamais avec le frein de
stationnement serré - Risques de
surchauffe et d'endommagement du
système de freinage !
Ne stationnez pas et ne faites pas
tourner le moteur, véhicule à l'arrêt,
dans des zones où des substances et
des matériaux combustibles (herbe
sèche, feuilles mortes...) peuvent
venir en contact avec le système
d'échappement chaud - Risques
d'incendie !
Ne laissez jamais un véhicule sans
surveillance, moteur tournant. Si
vous devez quitter votre véhicule,
moteur tournant, serrez le frein de
stationnement et placez la boîte
de vitesses au point mort ou sur la
position


N ou P, suivant le type de boîte
de vitesses.
En sortie de chaussée inondée, dès que les
conditions de sécurité le permettent, freinez
légèrement à plusieurs reprises afin de sécher
les disques et les plaquettes de frein.
En cas de doute sur l’état de votre véhicule,
consultez le réseau CITROËN ou un atelier
qualifié.
Conduite

171

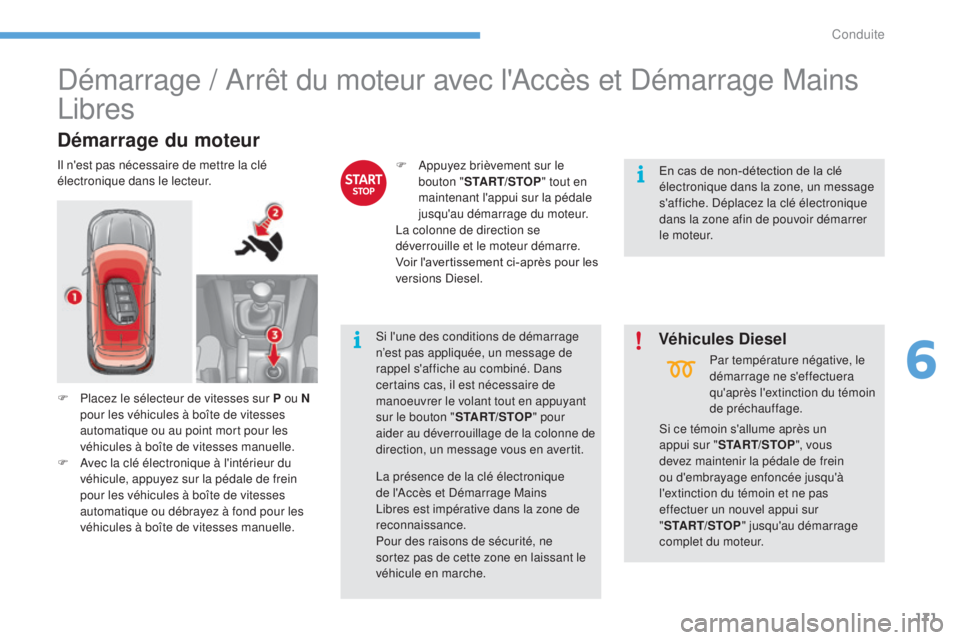

Démarrage / Arrêt du moteur avec l'Accès et Démarrage Mains
Libres
Démarrage du moteur
Il n'est pas nécessaire de mettre la clé
électronique dans le lecteur.F
A ppuyez brièvement sur le
bouton " START/STOP " tout en
maintenant l'appui sur la pédale
jusqu'au démarrage du moteur.
La colonne de direction se
déverrouille et le moteur démarre.
Voir l'avertissement ci-après pour les
versions Diesel.
Si ce témoin s'allume après un
appui sur "START/STOP ", vous
devez maintenir la pédale de frein
ou d'embrayage enfoncée jusqu'à
l'extinction du témoin et ne pas
effectuer un nouvel appui sur
" START/STOP " jusqu'au démarrage
complet du moteur.
Si l'une des conditions de démarrage
n’est pas appliquée, un message de
rappel s'affiche au combiné. Dans
certains cas, il est nécessaire de
manoeuvrer le volant tout en appuyant
sur le bouton "
START/STOP" pour
aider au déverrouillage de la colonne de
direction, un message vous en avertit. En cas de non-détection de la clé
électronique dans la zone, un message
s'affiche. Déplacez la clé électronique
dans la zone afin de pouvoir démarrer
le moteur.
La présence de la clé électronique
de l'Accès et Démarrage Mains
Libres est impérative dans la zone de
reconnaissance.
Pour des raisons de sécurité, ne
sortez pas de cette zone en laissant le
véhicule en marche. Par température négative, le
démarrage ne s'effectuera
qu'après l'extinction du témoin
de préchauffage.
F

P
lacez le sélecteur de vitesses sur P ou N
pour les véhicules à boîte de vitesses
automatique ou au point mort pour les
véhicules à boîte de vitesses manuelle.
F

A
vec la clé électronique à l'intérieur du
véhicule, appuyez sur la pédale de frein
pour les véhicules à boîte de vitesses
automatique ou débrayez à fond pour les
véhicules à boîte de vitesses manuelle.
Véhicules Diesel
6
Conduite

172
Arrêt du moteur
F Immobilisez le véhicule.
F P lacez le sélecteur de vitesses sur P ou N
pour les véhicules à boîte de vitesses
automatique ou au point mort pour les
véhicules à boîte de vitesses manuelle.
Ne quittez jamais votre véhicule en
laissant la clé électronique à bord.
La coupure du moteur entraîne la perte
d'assistance au freinage. Si le véhicule n'est pas immobilisé, le
moteur ne s’arrêtera pas. F

A
vec la clé électronique à
l'intérieur du véhicule, appuyez
sur le bouton " START/STOP".
Le moteur s'arrête et la colonne de
direction se verrouille.
Démarrage de secours
Lorsque la clé électronique est dans la zone
de reconnaissance et, qu'après un appui sur le
bouton "START/STOP" , le moteur ne démarre
pas :
F

P
lacez le sélecteur de vitesses sur P ou N
pour les véhicules à boîte de vitesses
automatique ou au point mort pour les
véhicules à boîte de vitesses manuelle. F
O uvrez l'accoudoir avant.
F

R
elevez le tapis par sa languette et retirez-
le.
F

D
éposez la clé électronique sur le lecteur
de secours.
F

A
ppuyez sur la pédale de frein pour les
véhicules à boîte de vitesses automatique
ou débrayez à fond pour les véhicules à
boîte de vitesses manuelle.
F

A
ppuyez sur le bouton
"START/STOP" .
L

e moteur démarre.
Conduite

173
Arrêt de secours
En cas d'urgence uniquement,
le moteur peut être arrêté sans
conditions. Pour cela, appuyez
environ trois secondes sur le bouton
"START/STOP".
Dans ce cas, la colonne de direction se bloque
lorsque le véhicule s'immobilise.
Clé électronique non
reconnue
Si la clé électronique n'est plus dans la zone
de reconnaissance lorsque vous roulez ou
demandez l'arrêt du moteur (ultérieurement),
un message s'affiche.
F

A
ppuyez environ trois secondes
sur le bouton "START/STOP" ,
si vous souhaitez forcer l'arrêt
du moteur (attention, le
redémarrage ne sera pas
possible sans la clé) .
Mise du contact
(sans démarrage)
Avec la clé du système "Accès et Démarrage
Mains Libres" à l'intérieur du véhicule, l'appui
sur le bouton "START/STOP", sans aucune
action sur les pédales , permet la mise du
contact.
Contact mis, le système bascule
automatiquement en mode économie
d'énergie, dès que le maintien d'un
certain niveau de charge de la batterie
le nécessite.F

A
ppuyez sur le bouton
" START/STOP ", le combiné
s'allume mais le moteur ne
démarre pas.
F

A
ppuyez de nouveau sur le bouton,
pour couper le contact et permettre le
verrouillage du véhicule.
6
Conduite

187
Indicateur de changement de rapport*
Selon la situation de conduite et l'équipement
de votre véhicule, le système peut vous
préconiser de sauter un (ou plusieurs)
rapport(s). Vous pouvez suivre cette indication
sans passer par les rapports intermédiaires.
Les préconisations d'engagement de rapport
ne doivent pas être considérées comme
obligatoires. En effet, la configuration de la
route, la densité de la circulation ou la sécurité
restent des éléments déterminants dans le
choix du rapport optimal. Le conducteur garde
donc la responsabilité de suivre ou non les
indications du système.
Cette fonction ne peut pas être désactivée.-

V
ous appuyez sur la pédale d'accélérateur.
Exemple
:
- V ous êtes sur le troisième rapport.
-

L
e système peut vous proposer d'engager
un rapport supérieur.
L'information apparaît dans le combiné, sous la
forme d'une flèche. Système permettant de réduire la consommation de carburant en préconisant le rapport de vitesse le plus adapté.
Avec une boîte de vitesses automatique, le
système n'est actif qu'en mode manuel.
* Suivant motorisation. Sur les véhicules équipés d'une boîte
de vitesses manuelle, la flèche peut être
accompagnée du rapport préconisé. Le système adapte les consignes de
changement de rapport en fonction des
conditions de roulage (pente, charge,...)
et des sollicitations du conducteur
(demande de puissance, accélération,
freinage,...).
Le système ne propose en aucun cas
:
-

d
'engager le premier rapport,
-

d
'engager la marche arrière.
Fonctionnement
Sur les versions Diesel BlueHDi 150
avec boîte de vitesses manuelle, le
système peut vous proposer de passer
au point mort pour favoriser la mise en
veille du moteur (mode STOP du Stop &
Start), dans certaines conditions de
conduite. Dans ce cas, N s'affiche au
combiné.
6
Conduite

188
Stop & Start
Fonctionnement
Passage en mode STOP du
moteur
Le témoin "ECO" s'allume au
combiné et le moteur se met
automatiquement en veille


:
-

a

vec une boîte de vitesses manuelle,
à une vitesse inférieure à 20
km/h, ou
véhicule à l'arrêt avec les versions essence
PureTech 130 et Diesel BlueHDi 115 et 120,
lorsque vous placez le levier de vitesses au
point mort, et que vous relâchez la pédale
d'embrayage,
Si votre véhicule en est équipé,
un compteur de temps cumule
les durées de mise en mode
STOP au cours du trajet. Il se
remet à zéro à chaque mise du
contact avec la clé ou avec le
bouton "START/STOP".
-

a

vec une boîte de vitesses automatique,
véhicule à l'arrêt, lorsque vous enfoncez
la pédale de frein ou que vous placez le
sélecteur de vitesses en position N .
Cas particuliers : mode STOP
in disponible
Le mode STOP ne s'active pas lorsque :
- l e véhicule est en forte pente (montante ou
descendante),
-

l
a porte conducteur est ouverte,
-

l
a ceinture de sécurité conducteur est
débouclée,
-

l
a vitesse du véhicule n'a pas dépassé
10
km/h depuis le dernier démarrage (avec
la clé ou avec le bouton "START/STOP"),
-

l
e frein de stationnement électrique est
serré ou en cours de serrage,
-

l
e maintien du confort thermique dans
l'habitacle le nécessite,
-

l
e désembuage est actif,
-

c
ertaines conditions ponctuelles (charge
de la batterie, température du moteur,
assistance au freinage, température
extérieure...) le nécessitent pour assurer le
contrôle du système.
Dans ce cas, le témoin "ECO"
clignote quelques


secondes, puis
s'éteint.
Ce fonctionnement est parfaitement
normal.
Le Stop & Start met le moteur momentanément en veille - mode STOP - lors des phases d'arrêts de la circulation (feux rouges, encombrements,
autres...). Le moteur redémarre automatiquement - mode START - dès que vous souhaitez repartir. Le redémarrage s'effectue de manière instantanée,
rapide et silencieuse.
Par faitement adapté à un usage urbain, le Stop & Start permet de réduire la consommation de carburant, les émissions de gaz polluant et le niveau
sonore à l'arrêt.
N'effectuez jamais un remplissage
en carburant lorsque le moteur est en
mode STOP

; coupez impérativement
le contact avec la clé ou avec le bouton
"START/STOP". Le mode STOP ne modifie pas les
fonctionnalités du véhicule, comme
par exemple le freinage, la direction
assistée...
Conduite

189
Neutralisation
Passage en mode START du
moteur
A tout moment, appuyez sur la commande
"ECO OFF" pour neutraliser le système.
Ceci est signalé par l'allumage du voyant de la
commande, accompagné de l'affichage d'un
message.
Cas particuliers : déclenchement
a utomatique du mode START
Le témoin "ECO" s'éteint et le moteur
redémarre automatiquement :
-

a

vec une boîte de vitesses manuelle,
lorsque vous enfoncez complètement la
pédale d'embrayage,
-

a

vec une boîte de vitesses
automatique


:
●

s

électeur de vitesses en position D
ou

M , lorsque vous relâchez la pédale
de frein,
●

o

u sélecteur de vitesses en position N
et pédale de frein relâchée, lorsque
vous placez le sélecteur de vitesses en
position D ou M ,
●

o

u lorsque vous engagez la marche
arrière. Pour des raisons de sécurité ou de confort, le
mode START se déclenche automatiquement
lorsque
:
-

v
ous ouvrez la porte conducteur,
-

v
ous débouclez la ceinture de sécurité
c o n d u c t e u r,
-

l
a vitesse du véhicule dépasse 25 km/h
avec une boîte de vitesses manuelle
(3
km/h avec les versions essence
PureTech 130 et Diesel BlueHDi 115
et
120), ou 3 km/h avec une boîte de
vitesses automatique,
-

l
e frein de stationnement électrique est en
cours de serrage,
-

c
ertaines conditions ponctuelles (charge
de la batterie, température du moteur,
assistance au freinage, réglage de l'air
conditionné...) le nécessitent pour assurer
le contrôle du système ou du véhicule.
Dans ce cas, le témoin "ECO"
clignote quelques


secondes, puis
s'éteint.
Ce fonctionnement est parfaitement
normal.
Avec une boîte de vitesses manuelle
en mode STOP, en cas de passage
d'un rapport sans avoir complètement
débrayé, un témoin s'allume ou un
message d'alerte s'affiche pour
vous inciter à renfoncer la pédale
d'embrayage afin d'assurer le
redémarrage du moteur. Si la neutralisation a été effectuée
en mode STOP, le moteur redémarre
immédiatement.
6
Conduite
