2015 CITROEN C4 CACTUS stop start

196
C4-cactus_ro_Chap09_info-pratiques_ed02-2014
Sigurante fuzibile in compartimentul motorului
Acces la sigurante
F Desprindeţi capacul.
F Î nlocuiţi siguranţa (vezi paragraful
corespunzător).
F

D
upă intervenţie, închideţi cu grijă capacul,
pentru a asigura etanşeitatea casetei cu
siguranţe. Siguranta
N r. Intensitate
(A) Functii
F1 40Aer conditionat.
F2 30 / 40
Stop & Start.
F3 30Caseta cu sigurante habitaclu.
F4 70Caseta cu sigurante habitaclu.
F5 70BSI (boîtier de servitude intelligent).
F6 60Grup electroventilator.
F7 80BSI (boîtier de servitude intelligent).
F8 15Control motor, pompa de benzina.
F9 15Control motor.
F10 15Control motor.
F11 20Control motor.
F12 5Grup electroventilator.
F13 5BSI (boîtier de servitude intelligent).
F14 5Modul de incarcare baterie (motor non Stop & Start).
F15 5Stop & Start.
F17 5BSI (boîtier de servitude intelligent).
F18 10Lumini de drum dreapta.
Caseta cu siguranţe este amplasata în
compartimentul motorului, aproape de baterie.
Informaţii practice

198
C4-cactus_ro_Chap09_info-pratiques_ed02-2014

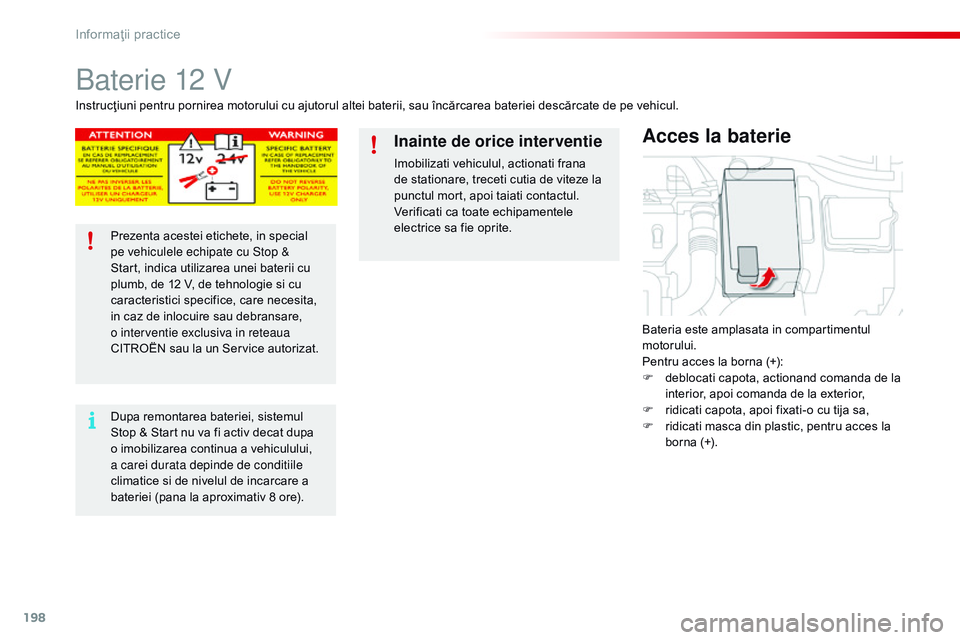

Baterie 12 V
Bateria este amplasata in compartimentul
motorului.
Pentru acces la borna (+):
F
d
eblocati capota, actionand comanda de la
interior, apoi comanda de la exterior,
F

r
idicati capota, apoi fixati-o cu tija sa,
F

r
idicati masca din plastic, pentru acces la
borna (+).
Acces la baterie
Instrucţiuni pentru pornirea motorului cu ajutorul altei baterii, sau încărcarea bateriei descărcate de pe vehicul.
Prezenta acestei etichete, in special
pe vehiculele echipate cu Stop &
Start, indica utilizarea unei baterii cu
plumb, de 12 V, de tehnologie si cu
caracteristici specifice, care necesita,
in caz de inlocuire sau debransare,
o interventie exclusiva in reteaua
CITROËN sau la un Service autorizat.
Dupa remontarea bateriei, sistemul
Stop & Start nu va fi activ decat dupa
o imobilizarea continua a vehiculului,
a carei durata depinde de conditiile
climatice si de nivelul de incarcare a
bateriei (pana la aproximativ 8 ore).
Inainte de orice interventie
Imobilizati vehiculul, actionati frana
de stationare, treceti cutia de viteze la
punctul mort, apoi taiati contactul.
Verificati ca toate echipamentele
electrice sa fie oprite.
Informaţii practice

201
C4-cactus_ro_Chap09_info-pratiques_ed02-2014
Bateriile conţin substanţe nocive,
cum ar fi acidul sulfuric şi plumbul.
Ele trebuie eliminate conform
prescripţiilor legale şi nu trebuie în nici
un caz aruncate împreună cu resturile
menajere.
Reciclaţi bateriile folosite la un centru
de colectare.Inainte de a manipula bateria, protejati-va
ochii si fata.
or

ice operatie pe baterie trebuie
executata intr-un spatiu aerisit si in
lipsa oricarei surse de foc deschis sau
sursa de scantei, pentru a evita riscul de
explozie si de incendiu.
nu i

ncercati sa incarcati o baterie
inghetata; intai trebuie efectuata
dezghetarea bateriei pentru a evita riscul
unei explozii. Daca o baterie a inghetat,
controlati-o inainte de a o incarca, in
reteaua C
i

troën sau la un Service
autorizat care va controla componentele
interne pentru a nu fi deteriorate si
carcasa pentru a nu fi fisurata, ceea ce
ar implica riscul pierderii de acid toxic si
c o r oz i v.
Nu inversati polaritatea şi utilizati numai
un redresor de 12 V.
Nu deconectaţi bateria cu motorul pornit.
Nu reîncărcaţi bateria fără a deconecta
bornele.
Spalati-va pe maini dupa fiecare
operatiune.
Este indicat ca, în cazul unei staţionări
îndelungate de mai mult de o luna, să
debranşaţi bateria.
Dacă vehiculul este echipat cu cutie de
viteze pilotata, nu împingeţi vehiculul
pentru a porni motorul.Reincarcarea bateriei cu un
redresor
F Debranşaţi bateria de pe vehicul.
F R espectaţi instrucţiunile de utilizare date
de producătorul redresorului.
F

R
econectaţi bateria, începând cu borna (-).
F

V
erificaţi starea de curăţenie a bornelor
şi a conexiunilor. Dacă ele sunt sulfatate
(depozit albicios sau verzui), demontaţi-le
şi curăţaţi-le. Cu sistemul Stop & Start, reincarcarea
bateriei nu necesita debransarea.
9
Informaţii practice

216
C4-cactus_ro_Chap10_verifications_ed02-2014
Capota
F Deschideţi usa stânga faţă.Amplasarea comenzii interioare
impiedica orice deschidere cat timp usa
stanga fata este inchisa.
Cînd motorul este cald, manipulaţi
cu grijă comanda exterioară şi tija de
susţinere a capotei (risc de arsuri),
utilizand zona protejata.
Cu capota deschisa, aveti grija sa nu
loviti comanda de deschidere.
F
R
idicaţi comanda şi deschideţi capota. F

D
esprindeti tija de susţinere şi introduceti-o
în locasul de fixare pentru a ţine capota
ridicată.
Deschidere
F Trageţi spre dumneavoastră comanda situată în partea de jos a cadrului usii.
Electroventilatorul poate porni
după oprirea motorului: atenţie la
obiectele sau hainele care s-ar putea
prinde în elice.
Nu deschideţi capota în caz de vînt
puternic.
Inchidere
F Scoateţi tija de susţinere din locasul de sprijin.
F

F
ixati tija in pozitia initiala.
F

C
oborâţi capota şi lăsaţi-o liberă la sfârşitul
cursei.
F

T
rageti de capota, pentru a verifica corecta
ei blocare.
Din cauza prezentei unor echipamente
electrice in compartimentul motorului,
se recomanda limitarea expunerii la apa
(ploaie, spalare, ...). Înainte de orice intervenţie sub capota
motorului, neutralizaţi sistemul Stop &
Start, pentru a evita orice risc de rănire
generat de o declanşare automată a
modului START.
Verificări

223
C4-cactus_ro_Chap10_verifications_ed02-2014
Controale
Baterie 12 V
Bateria nu necesită întreţinere.
Totuşi, verificaţi starea de curăţenie
a bornelor, mai ales în perioada de
vară şi de iarnă.Consultati planul de intretinere al
constructorului, pentru a cunoaste
periodicitatea inlocuirii acestor
elemente.
Filtru de aer si filtru de habitaclu
Schimbaţi filtrul de ulei la fiecare
shimbare a uleiului de motor.
Consultati planul de intretinere al
constructorului, pentru a cunoaste
periodicitatea de inlocuire a acestui
element.
Filtru de uleiPrezenţa acestei etichete, în special pe
vehiculele echipate cu Stop & Start, indică
utilizarea unei baterii cu plumb, de 12 V, de
tehnologie şi cu caracteristici specifice, care
necesită, în caz de înlocuire sau debranşare, o
intervenţie exclusiva în reţeaua CITROËN sau
la un service autorizat.Daca nu exista indicatii contrare, controlati aceste elemente conform planului de intretinere al constructorului si in functie de motorizarea vehiculului.
Controlaţi-le în reţeaua CITROËN sau la un Service autorizat.
În funcţie de mediu (atmosferă cu praf...) şi
de utilizarea vehiculului (conducere în mediu
urban...), schimbati-le, dacă este necesar, de
două ori mai des .
Un filtru de habitaclu îmbâcsit poate deteriora
per formanţele sistemului de aer condiţionat şi
poate genera mirosuri neplacute.
Filtru de particule (Diesel)
Inceputul saturării filtrului
de particule este indicat prin
aprinderea continua a acestui
martor, însoţită de un mesaj de
aver tizare.
Imediat ce condiţiile de circulaţie vă
permit, regeneraţi filtrul rulând cu o
viteză de cel puţin 60 km/h, până la
stingerea martorului.
Dacă martorul rămâne afişat, cauza este
o lipsă de aditiv: consultaţi paragraful
"Nivel de aditiv pentru motorina".
La un vehicul nou, primele operatii de
regenerare a filtrului de particule pot
fi insotite de un miros de ars, ceea ce
este per fect normal.
După o funcţionare prelungită a
vehiculului la viteză redusă sau la
ralanti, puteţi să constataţi emisii
de aburi de apă pe eşapament,
când acceleraţi. Aceşti aburi nu au
consecinţe asupra comportamentului
vehiculului şi nici asupra mediului.
În caz că trebuie să efectuaţi operaţiuni la baterie,
consultaţi rubrica "Baterie 12 V ", pentru a cunoaşte
măsurile de prevedere pe care trebuie să le luaţi
înainte de debranşarea şi după rebranşarea bateriei.
10
Verificări

309
C4-cactus_ro_Chap13_index-alpha_ed02-2014
Ventilatie ............................................. 57, 58, 61
Ventilaţie .............................. ............................. 9
Verificare niveluri
.......................... 2

19, 221, 222
Verificări curente

...............................
....223, 224
Vizibilitate
........................................................ 67
V

olan (reglare)
................................................. 56
V
Ulei motor ......................................................219
Umeras ................ ............................................ 73
Umflare ocazională (cu kit)

...........................16

9
u

rea
...............

..................................... 161, 162
u

SB
........
....................................................... 250
u

si
...............
.................................................... 44
Tabele cu mase

.................................... 2

26, 228
Tabele cu motorizări

.............................2

25, 227
ta

bele cu sigurante
....................... 1

91, 193, 196
ta

bleta tactila
...............................

.............30, 33
Tableta tactila (Meniuri)

.............. 2

8 -30, 33, 234
ta

blou de bord

................................................ 11
T

elecomanda
..............................

........39, 40, 42
Telefon
................

........................... 292-295, 297
Tetiere fata

...............................

....................... 50
te

tiere spate
................................................... 53
T

ija de capota motor

..................................... 2

16
TMC (Informatii trafic)

................................... 2

70
to

rpedo
...............................

....................... 6 9 -71
Triunghi de semnalizare ...........................76, 77
T
Setarea datei ................................................... 38
Se tare ora ....................................................... 38
S
iguranta copii
........1
36, 141-143, 148, 150 -155
Sigurante fuzibile
.......................... 1

91, 193, 196
Sinscronizare telecomandă
............................ 41
S

inteza vocala
............................................... 2

75
Sistem antipoluare SCR
................................. 20
S

istem SCR / AdBlue
..................................... 16

1
Spălare (recomandări)
.......................... 2

14, 224
Spalator de luneta
...............................

..........118
Spălător parbriz

..............................
..............118
Stergator de geam

........................... 1
5, 117, 119
Stergator de luneta

....................................... 11

8
Stergere automata
a geamurilor

......................................... 11

7, 11 9
Stop & Start
.................................. 3

6, 67, 90, 92,
103, 156, 198, 216, 223
Streaming audio Bluetooth

...................2
50, 253
Suport de pahare
......................................6

9, 70
U
Zone de risc (actualizare) .............................26 5
Z
.
index alfabetic
