2015 CITROEN C4 CACTUS stop start

84
C4-cactus_lt_Chap05_conduite_ed02-2014
Veikimas
Pavaros perjungimo indikatorius
Tai sistema, padedanti sumažinti degalą sąnaudas parodydama, kada galima jungti aukštesnę pavarą , kai automobilis turi rankinę pavarų dėžę.Sistema pritaiko pavarų perjungimo
nuorodas prie važiavimo sąlygų
(įkalnės, įkrovos ir pan.) ir vairuotojo
veiksmų (galios poreikio, akceleravimo,
stabdymo ir kt.).
Sistema niekada nesiūlo:
-

į
jungti pirmą ją pavarą ,
-
į

jungti atbulinę pavarą,
-

p
erjungti į žemesnes pavaras.
Pavyzdys:
-

J
ūs važiuojate trečią ja pavara.
Priklausomai nuo vairavimo situacijos ir jūsų
automobilio įrangos, sistema gali jums patarti
perjungti praleidžiant vieną ar kelias pavaras.
Laikydamiesi šios nuorodos jūs galite jungti
nurodytą pavarą tiesiogiai, nejungdami į tarpines.
-

J
ūs paspaudžiate akceleratoriaus pedalą.
-

S
istema jums gali pasiūlyti į jungti
aukštesnę pavarą.
Informacija pasirodo prietaisų skydelyje -
rodyklės forma, kartu rodoma rekomenduojama
pavara.
Kai kurių dyzelinių modifikacijų su
rankine pavarų dėže sistema jums
gali pasiūlyti perjungti pavarų svirtį į
neutralią ją padėtį (skydelyje pasirodo
ženkliukas
N), kad variklis galėtų
išsijungti į budėjimo padėtį
(STOP su sistema "Stop & Start").
Pavarų perjungimo nuorodos neturi būti
suprantamos kaip privalomos. Pagrindiniai
tinkamiausios pavaros pasirinkimo veiksniai
lieka kelio profilis, eismo intensyvumas ir
saugumas. Taigi vairuotojui lieka teisė spręsti,
laikytis sistemos nuorodų ar ne.
Ši funkcija negali būti išjungta.
Valdymas

90
C4-cactus_lt_Chap05_conduite_ed02-2014
"stop & s tart"
Veikimas
Variklio persijungimas į režimą
STOP
Prietaisų skydelyje užsidega lemputė
"ECO" ir variklis automatiškai
persijungia į budėjimo padėtį:
-

k

ai automobiliui su rankine pavarų
dėže sustojus pavarų svirtis perjungiama į
neutralią ją padėtį ir atleidžiamas sankabos
pedalas,
-

k

ai automobiliui su automatizuota pavarų
dėže sustojus arba važiuojant mažesniu nei
8

km/h greičiu (pagal modifikaciją ) į jungiama
neutralioji padėtis (padėtis N) arba kai
nuspaudžiamas stabdžių pedalas. Niekada nepilkite į baką degalų, kai
variklis yra persijungęs į STOP padėtį;
būtinai išjunkite kontaktą. Dėl jūsų patogumo pastatymo manevro
metu variklis nepersijungia į būdą STOP
kelias sekundes po atbulinės pavaros
išjungimo.
Režimo STOP metu automobilio
funkcijos - tokios kaip stabdymas arba
vairo stiprintuvas - lieka veikti.
Ypatingos situacijos: STOP
padėtis negalima
Režimas STOP dažniausiai neįsijungia tokiais
atvejais, kai:
-

a
utomobilis yra stačioje įkalnėje
(arba nuokalnėje),
-

y
ra atdaros vairuotojo durys,
-

y
ra atsegtas vairuotojo saugos diržas,
-

a
utomobilio greitis neviršijo 10 km/h nuo
paskutinio karto, kai pats vairuotojas užvedė
variklį,
-

š
iluminio komforto palaikymas salone
reikalauja energijos,
-

y
ra į jungtas šerkšno nutirpdymas nuo stiklo,
-
t

am tikrais atsitiktiniais atvejais to reikalauja
sistemos valdymas (dėl akumuliatoriaus
įkrovos, variklio temperatūros, stabdžių
stiprintuvo, išorės temperatūros ir pan.).
Tokiu atveju lemputė "ECO" kelias
sekundes mirksi, po to užgęsta.
Toks veikimas yra visiškai normalus.
Sistema "Stop & Start" (sustabdymas ir užvedimas) trumpam išjungia variklį į budėjimo padėtį - režimą STOP, - kai sustojama įvairiomis eismo
sąlygomis (prie šviesaforo, kamščiuose, kitais atvejais). Variklis vėl automatiškai užsiveda - režimas START, - kai tik jūs norite važiuoti. Variklis
užsiveda iš karto, greitai ir tyliai.
Sistema "Stop & Start" yra puikiai pritaikyta miesto sąlygoms, ji leidžia sumažinti degalų sąnaudas, išmetamų jų dujų taršą ir triukšmą , kai variklis
išsijungęs.
Laiko skaitiklis "Stop & Start"
Laiko skaitiklis skaičiuoja trukmę, kiek
laiko važiavimo metu buvo įsijungusi
padėtis STOP.
ji

s rodomas automobilio kompiuteryje
(pasiekiamas iš jutiklinio ekrano meniu
" Driving assistance ").
Jis grąžinamas į pradžią kaskart į jungus kontaktą.
valdymas

91
C4-cactus_lt_Chap05_conduite_ed02-2014
Variklio užsivedimas START
būdu
Kontrolinė lemputė "ECO" užgęsta, o
variklis vėl automatiškai užsiveda:
-

kai iki galo nuspaudžiamas automobilio
su rankine pavarų dėže sankabos
pedalas.
-

a

utomobilio su automatizuota pavarų
dėže:
●

k

ai, svirčiai esant į jungtai į padėtį D ,
atleidžiamas stabdžių pedalas,
●

k

ai, svirčiai esant į jungtai į padėtį N ,
o stabdžių pedalui esant atleistam,
į jungiama padėtis D,
●

k

ai į jungiama atbulinė pavara. Variklis automatiškai užsiveda START būdu
tokiais atvejais, kai:
-

y
ra atidaromos vairuotojo durys,
-

y
ra atsegamas vairuotojo saugo diržas,
-

a
utomobilio greitis viršija 11 km/h (su
automatizuota pavarų dėže),
-

t
am tikrais atsitiktiniais atvejais to
reikalauja sistemos arba automobilio
valdymas (dėl akumuliatoriaus įkrovos,
variklio temperatūros, stabdžių stiprintuvo,
oro kondicionieriaus reguliavimo ir pan.).
Ypatingos situacijos: automatinis
užsivedimas START būdu
Tokiu atveju lemputė "ECO" kelias
sekundes mirksi, po to užgęsta.
Toks veikimas yra visiškai normalus. Prieš bet kokius darbus variklio skyriuje
išjunkite sistemą "Stop & Start", kad
išvengtumėte pavojaus susižeisti, jei
variklis automatiškai užsives START būdu.
Šiai sistemai reikalingas ypatingos
technologijos ir parametrų 12 V akumuliatorius
(turimų akumuliatorių markes galima sužinoti
CITROËN tinklo atstovybėje).
Įdėjus CITROËN firmos nerekomenduotą
akumuliatorių gali kilti pavojus, kad ši sistema
neveiks.
Norėdami įkrauti akumuliatorių naudokite 12 V
įkroviklį ir nesukeiskite vietomis polių.
Priežiūra
sistema "st op & st art" yra sukurta
pagal naujausias technologijas. Dėl bet
kokio įsikišimo į jūsų automobilį reikia
kreiptis į kvalifikuotą remonto dirbtuvę,
turinčią reikiamų žinių ir įrangą , o tai gali
suteikti CITROËN tinklo atstovybė.
5
Valdymas

92
C4-cactus_lt_Chap05_conduite_ed02-2014

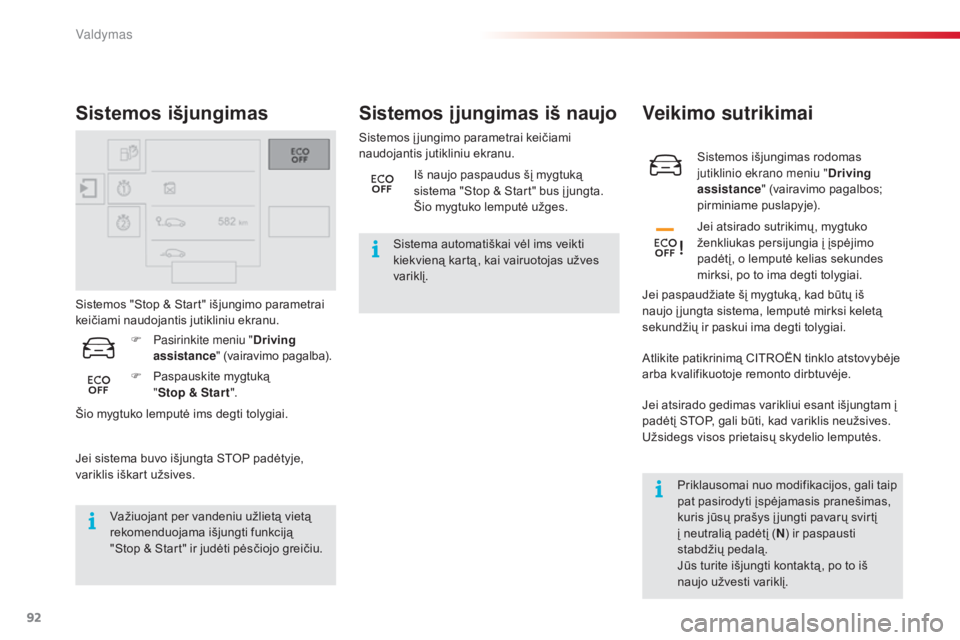

Sistemos išjungimas rodomas
jutiklinio ekrano meniu "Driving
assistance " (vairavimo pagalbos;
pirminiame puslapyje).
Veikimo sutrikimai
Jei atsirado sutrikimų, mygtuko
ženkliukas persijungia į įspėjimo
padėtį, o lemputė kelias sekundes
mirksi, po to ima degti tolygiai.
Jei paspaudžiate šį mygtuką , kad būtų iš
naujo į jungta sistema, lemputė mirksi keletą
sekundžių ir paskui ima degti tolygiai.
Sistemos "Stop & Start" išjungimo parametrai
keičiami naudojantis jutikliniu ekranu.
Sistemos išjungimas
Jei sistema buvo išjungta STOP padėtyje,
variklis iškart užsives.
Važiuojant per vandeniu užlietą vietą
rekomenduojama išjungti funkciją
"Stop & Start" ir judėti pėsčiojo greičiu. Sistemos į jungimo parametrai keičiami
naudojantis jutikliniu ekranu.
Sistemos į jungimas iš naujo
Sistema automatiškai vėl ims veikti
kiekvieną kartą , kai vairuotojas užves
variklį.
F

P

aspauskite mygtuką
" Stop & Star t ".
F
p
a

sirinkite meniu "Driving
assistance " (vairavimo pagalba).
Šio mygtuko lemputė ims degti tolygiai. Iš naujo paspaudus šį mygtuką
sistema "Stop & Start" bus į jungta.
Šio mygtuko lemputė užges.
Atlikite patikrinimą CITROËN tinklo atstovybėje
arba kvalifikuotoje remonto dirbtuvėje.
Jei atsirado gedimas varikliui esant išjungtam į
padėtį STOP, gali būti, kad variklis neužsives.
Užsidegs visos prietaisų skydelio lemputės.Priklausomai nuo modifikacijos, gali taip
pat pasirodyti įspėjamasis pranešimas,
kuris jūsų prašys į jungti pavarų svirtį
į neutralią padėtį ( N) ir paspausti
stabdžių pedalą.
Jūs turite išjungti kontaktą , po to iš
naujo užvesti variklį.
valdymas

103
C4-cactus_lt_Chap05_conduite_ed02-2014
"park a ssist"
Ši sistema yra aktyvi automobilio pastatymo pagalba, matuojanti pastatymo vietą , po to valdanti vairavimo sistemą , kad automobilis būtų pastatytas
šioje vietoje.
Ji vairuoja automobilį, kol vairuotojas veikia akceleratoriumi, stabdžiais, pavarų svirtimi ir sankaba ( jei pavarų dėžė rankinė). Tam, kad manevras būtų
saugus, pradinėje ir baigiamojoje pastatymo fazėje ši sistema teikia vairuotojui vaizdinę ir garsinę informaciją. Pastatymui gali prireikti kelių manevrų
pirmyn ir atgal.
Sistema "Park Assist" (pastatymo
pagalba) jokiu būdu negali pakeisti
poreikio vairuotojui būti budriam.
Vairuotojas turi likti visiškai atsakingas
už automobilio valdymą ir įsitikinti, kad
manevro metu erdvė lieka laisva.
Kai kuriais atvejais jutikliai gali neaptikti
nedidelių kliūčių, kai šios patenka į jų
akląsias zonas.
Kai keičiami padangų matmenys
(montuojant naujas arba žiemines
ir pan.), tai gali pakenkti tinkamam
pastatymo pagalbos funkcijos veikimui.
Manevro metu vairas sukasi greitai:
nelaikykite jo, nekiškite rankų tarp
vairo stipinų, taip pat saugokite plačius
drabužius, šalikus, krepšius ir pan.
Galite susižeisti.
sis

tema nematuoja pastatymo vietos
tarp dviejų automobilių, jei toji vieta yra
gerokai mažesnė arba gerokai didesnė
negu reikiama.
Šių manevrų metu įsijungia pastatymo
priekiu ar atbulomis funkcija; gali būti,
kad ekrane užsidegs lemputė, kartu
įsijungs garsinis signalizatorius, - tai
nedaro įtakos pastatymui.
ka

i pasirenkamas manevro tipas
(įvažiavimo į pastatymo vietą arba
išvažiavimo iš jos), sistemai "Stop & Start"
neleidžiama išsijungti į padėtį STOP.
Jei ji yra išsijungusi į padėtį STOP, dėl šio
pasirinkimo variklis užsiveda.
Vairuotojas gali bet kuriuo metu perimti vairavimą sukdamas vairą.
Sistema teikia pagalbą manevrams įvažiuojant
ir išvažiuojant iš pastatymo vietos į automobilių
eilę išilgai šaligatvio ar sienos.
5
valdymas

193
C4-cactus_lt_Chap09_info-pratiques_ed02-2014
Prietaisų skydelyje įrengti saugikliai
2 saugiklių blokeliai yra įrengti apatinėje
p riekinio skydo dalyje, po vairu. Saugiklis

N r. Laidumas

(A) Funkcijos
F01 10Stabdžių pedalas (kontaktinis jungiklis 2), "Stop & Start".
F02 5Šviesų žibintų aukščio reguliavimas, papildomasis šildymas
(dyzelio), pastatymo pagalba, diagnostikos lizdas, išoriniai
veidrodžiai (elektrinis reguliavimas).
F03 10Dyzelino priedo siurblys, elektrinis vairo stiprintuvas, sankabos
pedalas (kontaktinis jungiklis).
F04 5Lietaus ir šviesos jutiklis.
F06 10Stabdžių pedalas (kontaktinis jungiklis 1), diagnostikos lizdas.
F08 5Vairo kolonėlės viršutinė dalis su jungikliais prie vairo.
F10 10Greitosios arba techninės pagalbos kvietimas.
F12 5"Stop & Start", ABS, ESC.
F13 5Pastatymo pagalba, atbulinės eigos kamera.
F14 15Automatizuota pavarų dėžė, jungiklių juostelė (po jutikliniu
ekranu), oro kondicionieriaus, jutiklinio ekrano.
F16 15Lizdas, 12
voltų.
F18 20Radijas.
Priėjimas prie saugiklių
F Atkabinkite dangtelį traukdami jo viršutinę
kairę, po to dešinę pusę.
Kairysis saugiklių blokelis
9
Praktinė informacija

196
C4-cactus_lt_Chap09_info-pratiques_ed02-2014
Saugikliai variklio skyriuje
Priėjimas prie saugiklių
F Atidarykite dangtelį.
F P akeiskite saugiklį (žr. atitinkamą skyrelį).
F

P
o pakeitimo labai rūpestingai uždarykite
dangtelį, kad būtų garantuotas saugiklių
blokelio sandarumas. Saugiklis

N r. Laidumas

(A) Funkcijos
F1 40Oro kondicionierius.
F2 30 / 40
"
s
top & s tart"
F3 30Salono saugiklių blokelis.
F4 70Salono saugiklių blokelis.
F5 70Elektroninio valdymo blokelis (BSI).
F6 60Variklio ventiliatoriaus įrenginys.
F7 80Elektroninio valdymo blokelis (BSI).
F8 15Variklio valdymas, benzino siurblys.
F9 15Variklio valdymas.
F10 15Variklio valdymas.
F11 20Variklio valdymas.
F12 5Variklio ventiliatoriaus įrenginys.
F13 5Elektroninio valdymo blokelis (BSI).
F14 5Akumuliatoriaus įkrovimo blokelis (variklio be "Stop & Start").
F15 5"Stop & Start".
F17 5Elektroninio valdymo blokelis (BSI).
F18 10Dešinysis tolimų jų šviesų žibintas.
Saugiklių blokelis yra įrengtas variklio skyriuje,
šalia akumuliatoriaus (kairėje pusėje).
Praktinė informacija

201
C4-cactus_lt_Chap09_info-pratiques_ed02-2014
Akumuliatoriuje yra nuodingų medžiagų,
tokių kaip sieros rūgštis ir švinas. Šios
medžiagos turi būti pašalintos pagal
įstatymais numatytą tvarką ir jokiu būdu
neturi būti išmestos kartu su buitinėmis
atliekomis.
pana
udotus akumuliatorius ir elementus
pristatykite į tam skirtus surinkimo
punktus. Prieš imdamiesi veiksmų su
akumuliatoriumi, apsaugokite akis ir
veidą.
Bet kokie veiksmai su akumuliatoriumi
turi būti atliekami gerai vėdinamoje
vietoje ir toli nuo atviros liepsnos ir
kibirkščių šaltinių, kad nekiltų sprogimo
arba gaisro pavojus.
Nebandykite įkrauti sušalusio
akumuliatoriaus; iš pradžių reikia
jį atšildyti, kad nekiltų sprogimo
pavojus. Jei akumuliatorius buvo
sušalęs, patikrinkite jį CITROËN tinklo
atstovybėje arba kvalifikuotoje remonto
dirbtuvėje, kur jis bus patikrintas, ar
vidinės dalys nėra pažeistos ir ar nėra
įtrūkęs korpusas, dėl ko galėtų ištekėti
nuodinga ir koroziją kelianti rūgštis.
Nesukeiskite vietomis polių ir naudokite
tiktai 12
V įkroviklį.
Neatjunkite laidų antgalių, kol variklis
veikia.
Neįkraukite akumuliatoriaus neatjungę
laidų.
Pabaigę procedūrą nusiplaukite rankas.
Automobiliui stovint ilgiau kaip mėnesį
akumuliatorių patartina atjungti.
Jei jūsų automobilis turi automatizuotą
pavarų dėžę, nestumkite jo norėdami

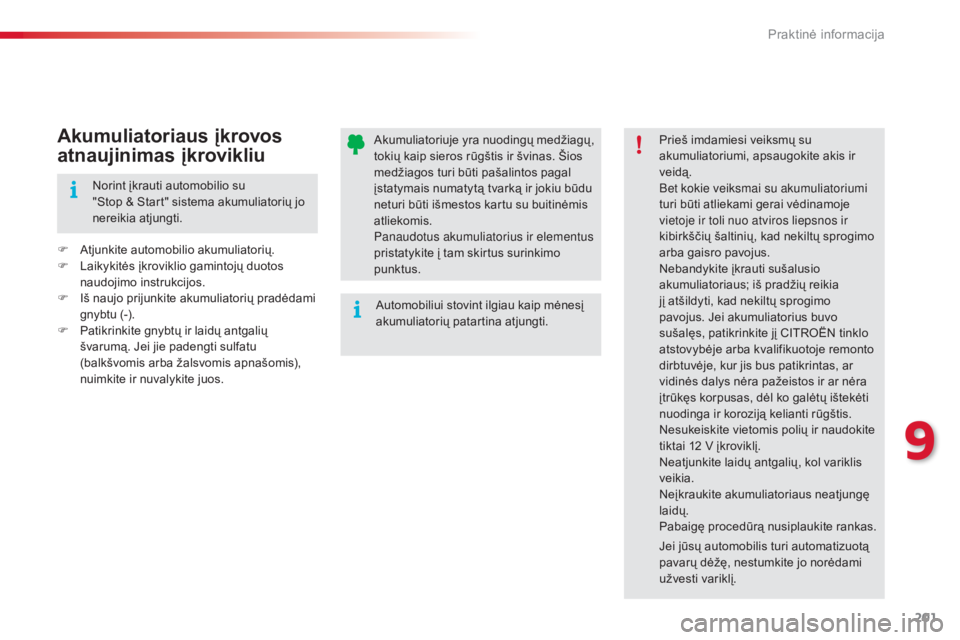

užvesti variklį.Akumuliatoriaus įkrovos
atnaujinimas įkrovikliu
F Atjunkite automobilio akumuliatorių.
F L aikykitės įkroviklio gamintojų duotos
naudojimo instrukcijos.
F

I
š naujo prijunkite akumuliatorių pradėdami
gnybtu (-).
F

P
atikrinkite gnybtų ir laidų antgalių
švarumą. Jei jie padengti sulfatu
(balkšvomis arba žalsvomis apnašomis),
nuimkite ir nuvalykite juos. Norint įkrauti automobilio su
"Stop & Start" sistema akumuliatorių jo
nereikia atjungti.
9
Praktinė informacija
