5
Valdymas

103
C4-cactus_lt_Chap05_conduite_ed02-2014

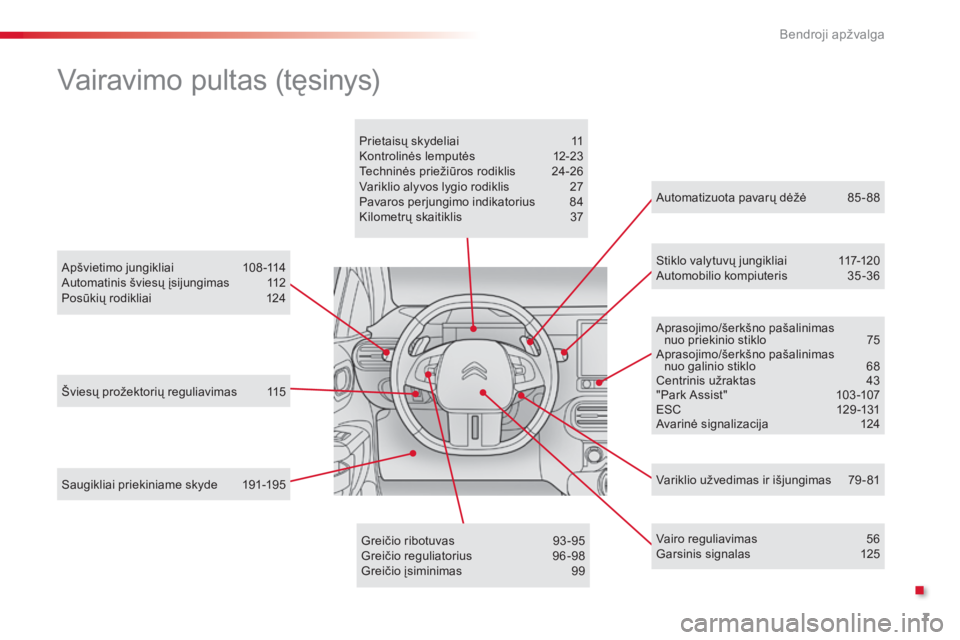

"park a ssist"
Ši sistema yra aktyvi automobilio pastatymo pagalba, matuojanti pastatymo vietą , po to valdanti vairavimo sistemą , kad automobilis būtų pastatytas
šioje vietoje.
Ji vairuoja automobilį, kol vairuotojas veikia akceleratoriumi, stabdžiais, pavarų svirtimi ir sankaba ( jei pavarų dėžė rankinė). Tam, kad manevras būtų
saugus, pradinėje ir baigiamojoje pastatymo fazėje ši sistema teikia vairuotojui vaizdinę ir garsinę informaciją. Pastatymui gali prireikti kelių manevrų
pirmyn ir atgal.
Sistema "Park Assist" (pastatymo
pagalba) jokiu būdu negali pakeisti
poreikio vairuotojui būti budriam.
Vairuotojas turi likti visiškai atsakingas
už automobilio valdymą ir įsitikinti, kad
manevro metu erdvė lieka laisva.
Kai kuriais atvejais jutikliai gali neaptikti
nedidelių kliūčių, kai šios patenka į jų
akląsias zonas.
Kai keičiami padangų matmenys
(montuojant naujas arba žiemines
ir pan.), tai gali pakenkti tinkamam
pastatymo pagalbos funkcijos veikimui.
Manevro metu vairas sukasi greitai:
nelaikykite jo, nekiškite rankų tarp
vairo stipinų, taip pat saugokite plačius
drabužius, šalikus, krepšius ir pan.
Galite susižeisti.
sis

tema nematuoja pastatymo vietos
tarp dviejų automobilių, jei toji vieta yra
gerokai mažesnė arba gerokai didesnė
negu reikiama.
Šių manevrų metu įsijungia pastatymo
priekiu ar atbulomis funkcija; gali būti,
kad ekrane užsidegs lemputė, kartu
įsijungs garsinis signalizatorius, - tai
nedaro įtakos pastatymui.
ka

i pasirenkamas manevro tipas
(įvažiavimo į pastatymo vietą arba
išvažiavimo iš jos), sistemai "Stop & Start"
neleidžiama išsijungti į padėtį STOP.
Jei ji yra išsijungusi į padėtį STOP, dėl šio
pasirinkimo variklis užsiveda.
Vairuotojas gali bet kuriuo metu perimti vairavimą sukdamas vairą.
Sistema teikia pagalbą manevrams įvažiuojant
ir išvažiuojant iš pastatymo vietos į automobilių
eilę išilgai šaligatvio ar sienos.
5
valdymas

104
C4-cactus_lt_Chap05_conduite_ed02-2014
Įvažiavimas į išilginę pastatymo vietą
F kai numatote automobilio pastatymui tinkamą zoną , sumažinkite greitį iki ne
daugiau kaip 20
km/h.
F

S
ustokite automobiliu priešais šią zoną. Sistemos "Park Assist" į jungimas:
aR

B a
E

krane pasirodys pranešimas.
F

P
asirinkite įvažiavimo į išilginę pastatymo
vietą manevrą.
J

ungiklio lemputė ims degti tolygiai.F

Į
junkite pastatymo vietos pusės posūkių
rodiklį.
F

J
udėkite išilgai pastatymo vietos mažesniu
nei 20
km/h greičiu, kad būtų išmatuota
vieta, ir laikykitės 0,5
- 1,5 metro atstumu
nuo pastatytų automobilių eilės.
Kai matavimas baigiamas, pasirodęs
pranešimas nurodo, kad pastatymas galimas,
jei vieta yra pakankamo dydžio.
F

I
š jutiklinio ekrano pasirinkite
meniu "Driving assistance "
(vairavimo pagalba).
F

I
š antrinio puslapio paspauskite
jungiklį "Park Assist ".
F

P
aspauskite šį jungiklį.
Jungiklio lemputė neužsidegs.
valdymas

106
C4-cactus_lt_Chap05_conduite_ed02-2014
Išvažiavimas iš išilginės pastatymo vietos
automobiliui stovint "park as sist" sistema
į jungiama: F
K
ai norite išvažiuoti iš išilginės pastatymo
vietos, užveskite variklį.
Bus pradėtas išvažiavimo iš pastatymo vietos
manevras su pagalba.
Važiuokite ne didesniu nei 5 km/h greičiu,
tęskite manevrą remdamiesi pastatymo
atbulomis ir priekiu pagalbos funkcijos
informacija, kol pasirodys pranešimas apie
manevro pabaigą.
Manevras yra baigiamas, kai priekinė automobilio
ašis būna išvažiavusi iš pastatymo vietos.
Jungiklio lemputė užges ir pasigirs
signalizatoriaus garsas.
Vairuotojas perima automobilio valdymą.
aR
B a
E

krane pasirodys pranešimas. F

P
asirinkite išvažiavimo iš pastatymo vietos
manevrą.
J
ungiklio lemputė ims degti tolygiai.
F
Į
junkite tos pusės, į kurią norite išvažiuoti,
posūkių rodiklį.
P
osūkių rodiklis mirksės prietaisų skydelyje
visą manevro laiką , nepriklausomai nuo
jungiklio padėties.
F
Į
junkite priekinę arba atbulinę pavarą ir
paleiskite vairą.
F
I

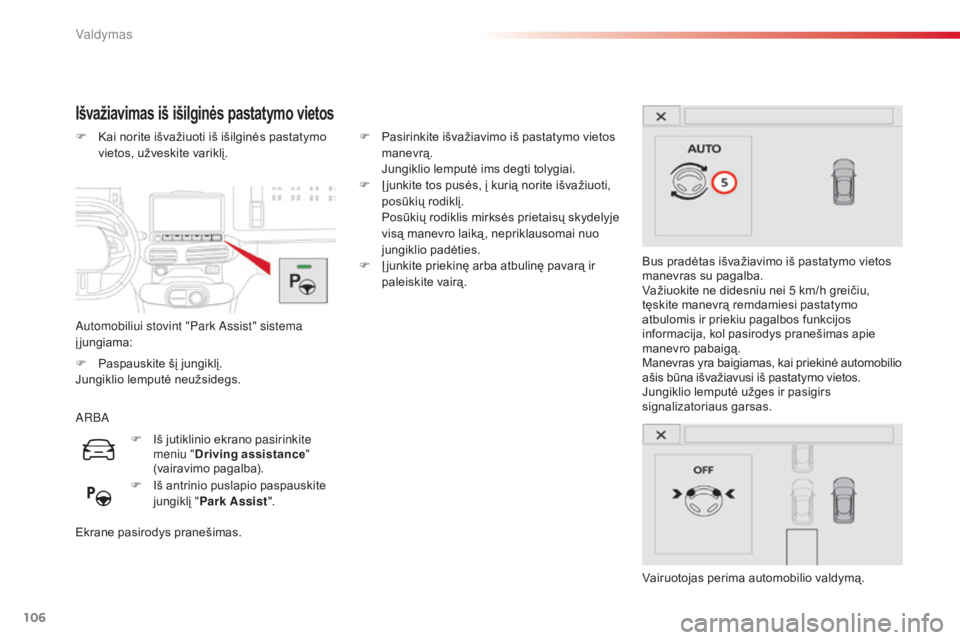

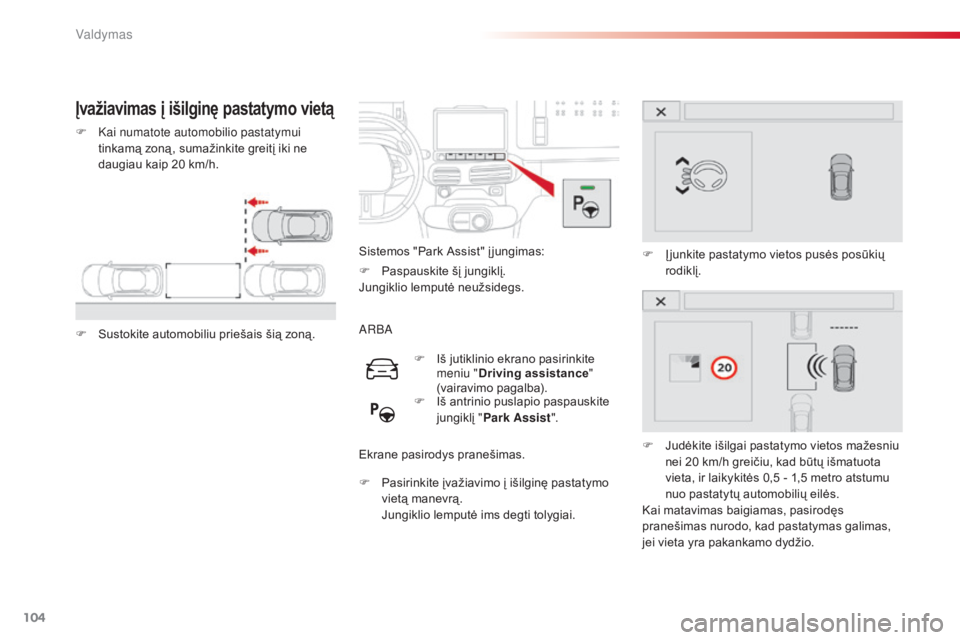

š jutiklinio ekrano pasirinkite
meniu "Driving assistance "
(vairavimo pagalba).
F

I
š antrinio puslapio paspauskite
jungiklį "Park Assist ".
F

P
aspauskite šį jungiklį.
Jungiklio lemputė neužsidegs.
valdymas
