2015 CITROEN C3 stop start

120
C3_sv_Chap09_Conduite_ed01-2014
stop & start-systemet ställer tillfälligt motorn i viloläge - stoP -läget - när du stannar bilen (rödljus, köbildning etc.) Motorn startar automatiskt igen - s
tAr t- läget - när du vill köra iväg. om starten sker momentant, snabbt och tyst.
st

op & s
t
art lämpar sig per fekt för stadstrafik och ger lägre bränsleförbrukning, sänker utsläppen av förorenande avgaser och har en lägre ljudnivå vid
stillastående.
Funktion
- i bilar med en manuell växellåda: när du ställer växelspaken i neutralläget
och släpper upp kopplingspedalen, i en
hastighet under 20
km/tim.
-

i b
ilar med en 5- eller 6-växlad EGS/
ETG-växellåda: när du trampar på
bromspedalen eller ställer växelspaken i
läge N , då bilen står stilla eller i hastigheter
under 8


km/tim (beroende på version).
Motorn ställs i STOP-läget
kontrollampan "ECO" tänds i
instrumentpanelen och motorn ställer
sig i viloläge:
En tidräknare håller reda på hur
lång sammanlagd tid som bilen
stått i
sto
P
-läget under färden.
Den nollställs varje gång du slår
till tändningen med nyckeln.
Särskilda fall när STOP-läget inte
kan kopplas in
stoP-läget aktiveras inte om:
- f örardörren är öppen,
-
fö

rarens säkerhetsbälte är lossat,
-

b
ilen inte har kört fortare än 10 km/tim
sedan den senaste starten med nyckel,
-

v
ärmekomforten i kupén gör det
nödvändigt,
-

b
orttagningen av imma är aktiverad,
-
s

ärskilda förhållanden så kräver
(batteriladdning, motortemperatur,
bromsservo, utetemperatur ...).
ko

ntrollampan "ECO" blinkar i några
sekunder och släcks sedan.
Detta funktionssätt är helt normalt.
stop & start
tanka aldrig bilen när motorn står i s toP -läget. st äng alltid av tändningen
med nyckeln. För att höja komforten vid
parkeringsmanövrer är inte sto
P
-läget
tillgängligt under några sekunder efter
att backväxeln har lagts ur.
s
to
P
-läget påverkar inte bilens
funktioner, som t.ex. bromsning,
servostyrning etc.
körning

122
C3_sv_Chap09_Conduite_ed01-2014
FunktionsfelUnderhåll
om ett funktionsfel skulle uppstå i systemet
blinkar indikeringslampan på reglaget "ECO
OFF" och tänds sedan med fast sken.
Låt en CI
t

roën
-
verkstad eller en annan
kvalificerad verkstad kontrollera systemet.
om e

tt funktionsfel uppstår när motorn står
i
sto
P
-läget kan bilen få motorstopp. Alla
kontrollampor i instrumentpanelen tänds. I så
fall måste du stänga av tändningen och starta
igen med nyckeln. Det här systemet kräver ett batteri med
speciella egenskaper och specifikationer
(tekniska data finns att hämta hos din
CI
troën
-
verkstad eller en annan kvalificerad
verkstad).
Vid montering av ett batteri som inte
rekommenderas av CIt roën kan det uppstå
funktionsfel i systemet.
tr

yck en gång till på reglaget "
ECO OFF".
sy

stemet är på nytt aktivt, vilket indikeras
genom att indikeringslampan på reglaget släcks
och ett meddelande visas på displayen.
ko
ppla ur s
t
op & s
t
art-systemet
före alla åtgärder i motorrummet för
att undvika alla skaderisker som är
kopplade till en automatisk inkoppling
av st
Ar
t
-
läget.
sy

stemet återaktiveras automatiskt
varje gång som motorn startas med
nyckeln.
st

op & s
t
art-systemet bygger på
mycket avancerad teknik. Ingrepp på
denna typ av batteri får enbart utföras
av din CI
t

roën
-
verkstad eller en
annan kvalificerad verkstad.
Återinkoppling
körning

133
C3_sv_Chap10_Verifications_ed01-2014
bränslestopp
(diesel)
I händelse av bränslestopp i bilar med en HDi-
motor, måste bränslesystemet avluftas.
Detta system består av en handpump och ett
genomskinligt rör i motorrummet.
F
F
yll på minst fem liter diesel i tanken.
F

Ö
ppna motorhuven.
F
b
e
roende på version ska täcklocket
snäppas loss så att du kan komma åt
handpumpen.
F

P
umpa med handpumpen tills den börjar
gå trögt (redan första pumpningen kan vara
trög) och du ser bränsle i det transparenta
röret med det gröna kontaktstycket.
F

A
ktivera startmotorn tills motorn går igång.
F
s
ä
tt beroende på version tillbaka och
snäpp fast täcklocket.
F
s
t
äng motorhuven igen.Fortsätt inte att aktivera startmotorn om
motorn inte startar vid första försöket.
Pumpa med handpumpen på nytt och
gör sedan ett nytt startförsök.
10
kontroller

173
C3_sv_Chap11_Info-pratiques_ed01-2014
bogsera bilen
Ta fram verktygen
bogseröglan har placerats under mattan i
bagageutrymmet.
ta f
ram dem så här:
F

ö
ppna bagageluckan,
F

l
yft upp mattan,
F

t
a ut förvaringslådan,
F

t
a ut bogseröglan ur lådan.
ti
llvägagångssätt för bogsering av din eller annan bil med en bogserögla.
Allmänna föreskrifter
Följ den gällande lagstiftningen i landet.ko
ntrollera att dragfordonets vikt är högre än det bogserade fordonets.
Föraren ska sitta kvar bakom ratten i bilen som bogseras och måste ha ett giltigt körkort
med sig.
Vid bogsering med bilen stående på fyra hjul måste alltid en godkänd dragstång användas.
Linor och remmar är förbjudna.
Den bogserande bilen måste starta gradvis.
Vid bogsering med avstängd motor har bilen inget bromsservo eller styrservo.
I följande fall måste du anlita en professionell bärgare:
-

o
m bilen har fått motorstopp på motorväg eller motortrafikled,
-
f

yrhjulsdrivna fordon,
-

o
m det är omöjligt att ställa växellådan i neutralläge, lossa rattlåset eller lossa
parkeringsbromsen,
-

b
ogsering med bara två hjul på marken,
-

o
m du inte har en godkänd dragstång etc.
11
Praktisk information

1
Instrumentpanelen
3


Kontrollampa



Indikering



Orsak



Åtgärder/observationer






Tillsatsen
AdBlue
®

(Diesel BlueHDi)


Fast sken direkt när
tändningen slås
på, åtföljt av en
ljudsignal och ett
meddelande som
indikerar återstående
körsträcka. Återstående körsträcka är mellan
600 och 2 400 km. Fyll snarast på tillsatsen AdBlue
®

: vänd dig till en
CITROËN-verkstad eller en annan kvalificerad
verkstad eller gör det själv, genom att läsa under
motsvarande rubrik.

+
Blinkande sken, i
kombination med att
SERVICE-lampan
lyser, åtföljt av en
ljudsignal och ett
meddelande som
indikerar återstående
körsträcka. Återstående körsträcka är mellan
0 och 600 km. Du måste
fylla på tillsatsen AdBlue
®

för att undvika
motorstopp
: vänd dig till en CITROËN-verkstad eller
en annan kvalificerad verkstad eller gör det själv,
genom att läsa under motsvarande rubrik.

Blinkande sken, i
kombination med att
SERVICE-lampan
lyser, åtföljt av en
ljudsignal och ett
meddelande som
indikerar att bilen inte
går att starta. Tillsatstanken AdBlue
®

är tom: den
lagstadgade startspärren förhindrar
att motorn startas. För att kunna star ta motorn igen måste
du fylla på
tillsatsen AdBlue®
: vänd dig till en CITROËN-verkstad
eller en annan kvalificerad verkstad eller gör det själv,
genom att läsa under motsvarande rubrik.
Det är nödvändigt
att fylla på minst 3,8 liter AdBlue
®


i tillsatstanken.

Instrumentpanelen
4


Kontrollampa



Indikering



Orsak



Åtgärder/observationer



+
+



Avgasreningssystemet
SCR
(Diesel BlueHDi)


Fast sken så snart tändningen
slås till, samtidigt som
SERVICE-lampan och
motordiagnoslampan lyser,
åtföljt av en ljudsignal och ett
meddelande. Ett funktionsfel i
avgasreningssystemet SCR har
detekterats. Denna varning försvinner så snart
avgasutsläppsnivån blir normal igen.

Blinkande sken så snart
tändningen slås till, samtidigt
som SERVICE-lampan och
motordiagnoslampan lyser,
åtföljt av en ljudsignal och ett
meddelande som indikerar
återstående körsträcka. Efter att funktionsfelet i
avgasreningen har bekräftats kan du
köra upp till 1 100 km innan motorns
startspärr löser ut. Kontakta snarast möjligt
en CITROËN-
verkstad eller en annan kvalificerad verkstad
för att undvika motorstopp
.

Blinkande sken så snart
tändningen slås till, samtidigt
som SERVICE-lampan och
motordiagnoslampan lyser,
åtföljt av en ljudsignal och ett
meddelande. Du har överskridit den tillåtna
körsträckan efter att funktionsfelet i
avgasreningen bekräftades: bilens
startspärrsystem förhindrar att bilen
startas. För att kunna star ta bilen igen måste
du
vända dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad.

10
Kontroller
7






Bränslestopp (diesel)




)
Fyll på minst fem liter diesel i tanken.

)
Öppna motorhuven.

)
Beroende på version ska täcklocket
snäppas loss så att du kan komma åt
handpumpen.

)
Pumpa med handpumpen tills den börjar
gå trögt (redan första pumpningen kan vara
trög) och du ser bränsle i det transparenta
röret med det gröna kontaktstycket.

)
Aktivera startmotorn tills motorn går igång.

)
Sätt beroende på version tillbaka och
snäpp fast täcklocket.

)
Stäng motorhuven igen.
For tsätt inte att aktivera star tmotorn om
motorn inte startar vid första försöket.
Pumpa med handpumpen på nytt och
gör sedan ett nytt startförsök.






Blue HDi-motorer



)
Fyll på minst fem liter diesel i tanken.

)
Slå till tändningen (utan att starta motorn).

)
Vänta i cirka 6 sekunder och slå ifrån
tändningen.

)
Upprepa proceduren 10 gånger.

)
Aktivera startmotorn för att starta motorn.
I händelse av bränslestopp i bilar med en
HDI-motor, måste bränslesystemet avluftas.
Detta system består av en handpump och ett
genomskinligt rör i motorrummet.

Praktisk information
10

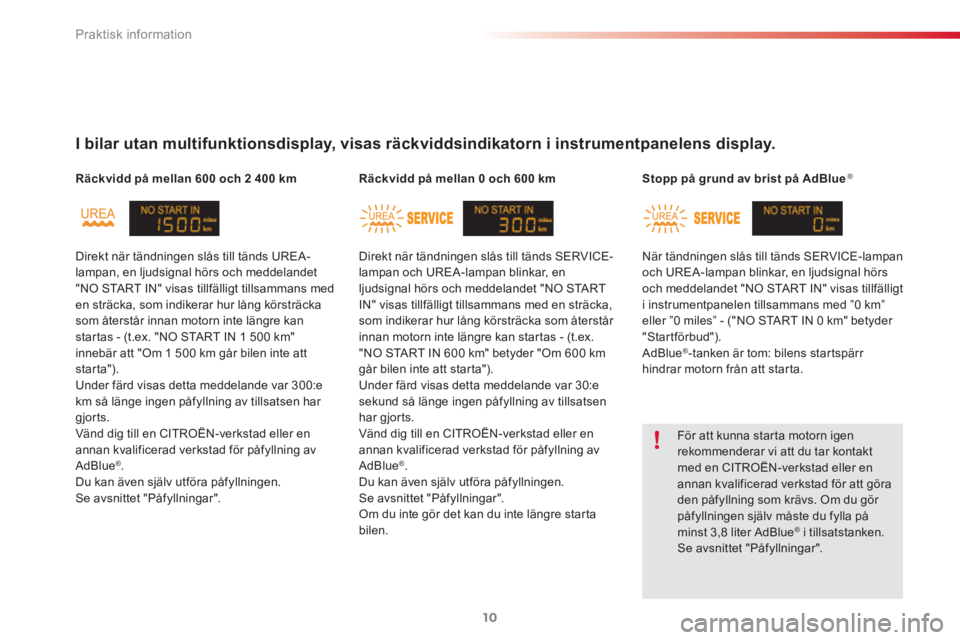

I bilar utan multifunktionsdisplay, visas räckviddsindikatorn i instrumentpanelens display.





Räckvidd på mellan 600 och 2 400 km


Räckvidd på mellan 0 och 600 km


Stopp på grund av brist på AdBlue ®



För att kunna star ta motorn igen
rekommenderar vi att du tar kontakt
med en CITROËN-verkstad eller en
annan kvalificerad verkstad för att göra
den påfyllning som krävs. Om du gör
påfyllningen själv måste du fylla på
minst 3,8 liter AdBlue
® i tillsatstanken.
Se avsnittet "Påfyllningar".
När tändningen slås till tänds SERVICE-lampan
och UREA-lampan blinkar, en ljudsignal hörs
och meddelandet "NO START IN" visas tillfälligt
i instrumentpanelen tillsammans med ”0 km”
eller ”0 miles” - ("NO START IN 0 km" betyder
"Startförbud").
AdBlue
®

-tanken är tom: bilens startspärr
hindrar motorn från att starta. Direkt när tändningen slås till tänds SERVICE-
lampan och UREA-lampan blinkar, en
ljudsignal hörs och meddelandet "NO START
IN" visas tillfälligt tillsammans med en sträcka,
som indikerar hur lång körsträcka som återstår
innan motorn inte längre kan startas - (t.ex.
"NO START IN 600 km" betyder "Om 600 km
går bilen inte att starta").
Under färd visas detta meddelande var 30:e
sekund så länge ingen påfyllning av tillsatsen
har gjorts.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för påfyllning av
AdBlue
®
.
Du kan även själv utföra påfyllningen.
Se avsnittet "Påfyllningar".
Om du inte gör det kan du inte längre starta
bilen. Direkt när tändningen slås till tänds UREA-
lampan, en ljudsignal hörs och meddelandet
"NO START IN" visas tillfälligt tillsammans med
en sträcka, som indikerar hur lång körsträcka
som återstår innan motorn inte längre kan
startas - (t.ex. "NO START IN 1 500 km"
innebär att "Om 1 500 km går bilen inte att
starta").
Under färd visas detta meddelande var 300:e
km så länge ingen påfyllning av tillsatsen har
gjorts.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för påfyllning av
AdBlue®
.
Du kan även själv utföra påfyllningen.
Se avsnittet "Påfyllningar".
