2015 CITROEN BERLINGO ELECTRIC Omistajan Käsikirjat (in Finnish)

23
VALMIINA AJOON


Ovet ja takaluukku



Sisäpuolelta

Avaa vasen ovi vetämällä kahvaa
itseäsi päin.


Ovien avaaminen noin
180 astetta
Kääntöovet aukeavat noin 90-
180 astetta.
Vedä keltaista vipua, kun ovi on auki.
Kun suljet oven, jousikiinnitin palautuu
automaattisesti paikalleen. Kun pysäköit takaovien
ollessa auki 90 astetta,
ne peittävät takavalot.
Jotta voit osoittaa
sijaintisi muille takana
ajaville, jotka eivät
välttämättä huomaa
pysähtymistäsi,
vie varoituskolmio
tai muu maan
tieliikennesäädösten
mukainen merkintä
tarpeeksi kauas autosta
varoittamaan muita tiellä
liikkujia.

24


Ovet ja takaluukku

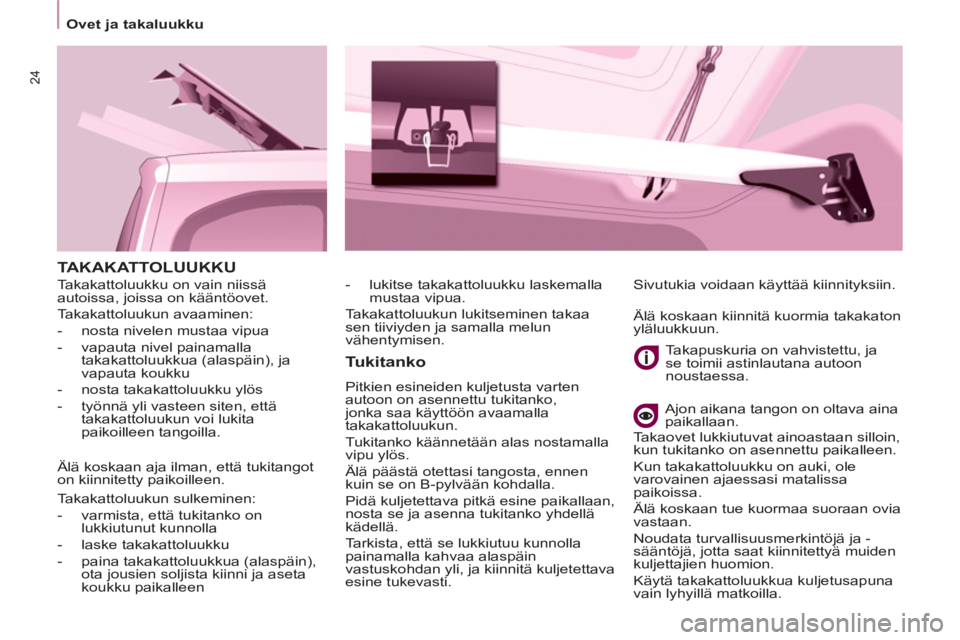

TAKAKATTOLUUKKU

Tukitanko

Pitkien esineiden kuljetusta varten
autoon on asennettu tukitanko,
jonka saa käyttöön avaamalla
takakattoluukun.
Tukitanko käännetään alas nostamalla
vipu ylös.
Älä päästä otettasi tangosta, ennen
kuin se on B-pylvään kohdalla.
Pidä kuljetettava pitkä esine paikallaan,
nosta se ja asenna tukitanko yhdellä
kädellä.
Tarkista, että se lukkiutuu kunnolla
painamalla kahvaa alaspäin
vastuskohdan yli, ja kiinnitä kuljetettava
esine tukevasti.
Takapuskuria on vahvistettu, ja
se toimii astinlautana autoon
noustaessa.

Ajon aikana tangon on oltava aina
paikallaan. Sivutukia voidaan käyttää kiinnityksiin.

- lukitse takakattoluukku laskemalla
mustaa vipua.
Takakattoluukun lukitseminen takaa
sen tiiviyden ja samalla melun
vähentymisen.
Takakattoluukun sulkeminen:


- varmista, että tukitanko on
lukkiutunut kunnolla

- laske takakattoluukku

- paina takakattoluukkua (alaspäin),
ota jousien soljista kiinni ja aseta
koukku paikalleen
Takakattoluukku on vain niissä
autoissa, joissa on kääntöovet.
Takakattoluukun avaaminen:


- nosta nivelen mustaa vipua

- vapauta nivel painamalla
takakattoluukkua (alaspäin), ja
vapauta koukku

- nosta takakattoluukku ylös

- työnnä yli vasteen siten, että
takakattoluukun voi lukita
paikoilleen tangoilla.

Älä koskaan aja ilman, että tukitangot
on kiinnitetty paikoilleen.
Älä koskaan kiinnitä kuormia takakaton
yläluukkuun.
Takaovet lukkiutuvat ainoastaan silloin,
kun tukitanko on asennettu paikalleen.
Kun takakattoluukku on auki, ole
varovainen ajaessasi matalissa
paikoissa.
Älä koskaan tue kuormaa suoraan ovia
vastaan.
Noudata turvallisuusmerkintöjä ja -
sääntöjä, jotta saat kiinnitettyä muiden
kuljettajien huomion.
Käytä takakattoluukkua kuljetusapuna
vain lyhyillä matkoilla.

25
VALMIINA AJOON


Ovet ja takaluukku

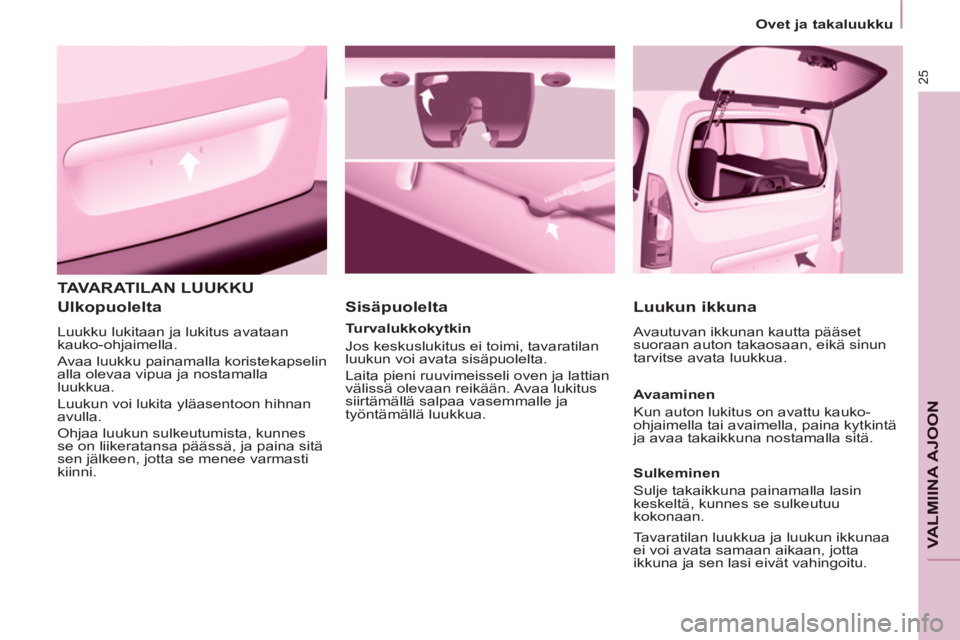

TAVARATILAN LUUKKU

Ulkopuolelta

Luukku lukitaan ja lukitus avataan
kauko-ohjaimella.
Avaa luukku painamalla koristekapselin
alla olevaa vipua ja nostamalla
luukkua.
Luukun voi lukita yläasentoon hihnan
avulla.
Ohjaa luukun sulkeutumista, kunnes
se on liikeratansa päässä, ja paina sitä
sen jälkeen, jotta se menee varmasti
kiinni.


Sisäpuolelta


Turvalukkokytkin
Jos keskuslukitus ei toimi, tavaratilan
luukun voi avata sisäpuolelta.
Laita pieni ruuvimeisseli oven ja lattian
välissä olevaan reikään. Avaa lukitus
siirtämällä salpaa vasemmalle ja
työntämällä luukkua.



Luukun ikkuna

Avautuvan ikkunan kautta pääset
suoraan auton takaosaan, eikä sinun
tarvitse avata luukkua.

Avaaminen
Kun auton lukitus on avattu kauko-
ohjaimella tai avaimella, paina kytkintä
ja avaa takaikkuna nostamalla sitä.

Sulkeminen
Sulje takaikkuna painamalla lasin
keskeltä, kunnes se sulkeutuu
kokonaan.

Tavaratilan luukkua ja luukun ikkunaa
ei voi avata samaan aikaan, jotta
ikkuna ja sen lasi eivät vahingoitu.

26


Ovet ja takaluukku


Ajaminen ovet lukittuina voi
hankaloittaa auttajien pääsyä
autoon hätätilanteessa.

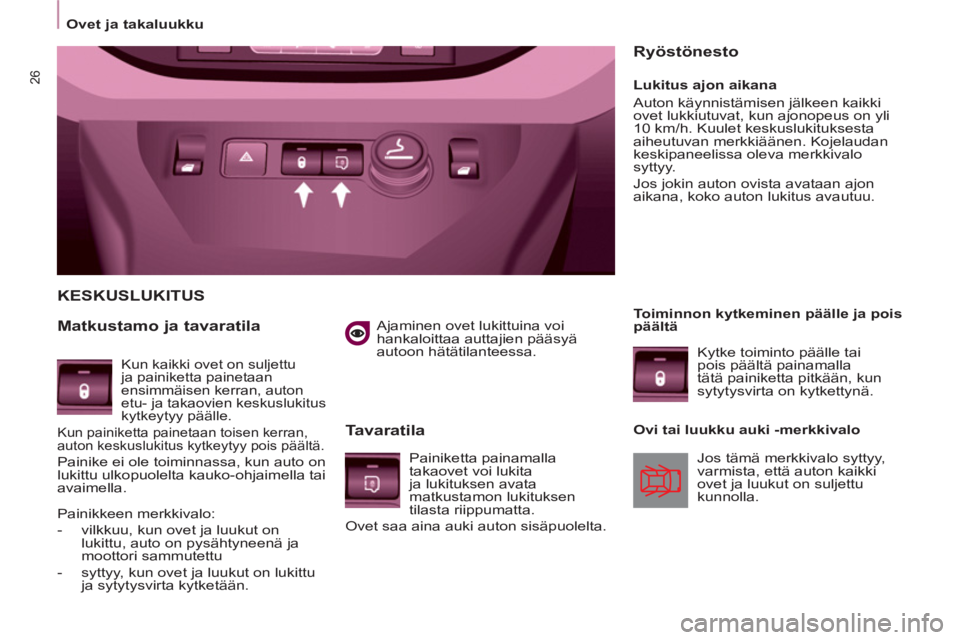

KESKUSLUKITUS

Matkustamo ja tavaratila

Tavaratila


Lukitus ajon aikana
Auton käynnistämisen jälkeen kaikki
ovet lukkiutuvat, kun ajonopeus on yli
10 km/h. Kuulet keskuslukituksesta
aiheutuvan merkkiäänen. Kojelaudan
keskipaneelissa oleva merkkivalo
syttyy.
Jos jokin auton ovista avataan ajon
aikana, koko auton lukitus avautuu.


Ryöstönesto

Kun kaikki ovet on suljettu
ja painiketta painetaan
ensimmäisen kerran, auton
etu- ja takaovien keskuslukitus
kytkeytyy päälle.
Kun painiketta painetaan toisen kerran,
auton keskuslukitus kytkeytyy pois päältä.
Painike ei ole toiminnassa, kun auto on
lukittu ulkopuolelta kauko-ohjaimella tai
avaimella.
Toiminnon kytkeminen päälle ja pois
päältä
Kytke toiminto päälle tai
pois päältä painamalla
tätä painiketta pitkään, kun
sytytysvirta on kytkettynä.

Ovi tai luukku auki -merkkivalo

Jos tämä merkkivalo syttyy,
varmista, että auton kaikki
ovet ja luukut on suljettu
kunnolla.
Painiketta painamalla
takaovet voi lukita
ja lukituksen avata
matkustamon lukituksen
tilasta riippumatta.
Ovet saa aina auki auton sisäpuolelta.
Painikkeen merkkivalo:


- vilkkuu, kun ovet ja luukut on
lukittu, auto on pysähtyneenä ja
moottori sammutettu

- syttyy, kun ovet ja luukut on lukittu
ja sytytysvirta kytketään.

2


Hallintalaitteet

27
VALMIINA AJOON
HALLINTALAITTEET

MITTARI
STO



Mittarit


1.
Matkamittari

2.
Näyttö

3.
Polttoaineen taso,
jäähdytysnesteen lämpötila

4.
Kierroslukumittari

5.
Välimatkamittarin/huoltomittarin
nollaaminen

6.
Mittariston valaistuksen himmennin



Näytöt


- Nopeudenrajoitin/
vakionopeudensäädin

- Ajokilometrit/-mailit

- Huoltomittari, moottoriöljyn tason
mittari, kokonaiskilometrit/-mailit

- Vettä dieselsuodattimessa

- Hehkutus, diesel


Näytöt
Tiedot näkyvät auton näytöllä, jonka
kuvasuhde riippuu auton varustetasosta.

Hallintalaitteet

28


Keskikonsoli, jossa on näyttö


Mittaristo ilman näyttöä


- lisää tunnit kääntämällä painiketta
oikealle (pidä painiketta oikealla,
niin arvot vaihtuvat nopeasti)

- käännä painiketta vasemmalle:
näytössä näkyy 24 H tai 12 H

- valitse 24 H tai 12 H kääntämällä
painiketta oikealle

- lopeta kellonajan asettaminen
kääntämällä painiketta vasemmalle.
Kun et paina painiketta noin
30 sekuntiin, näyttö palaa normaaliin
tilaan.

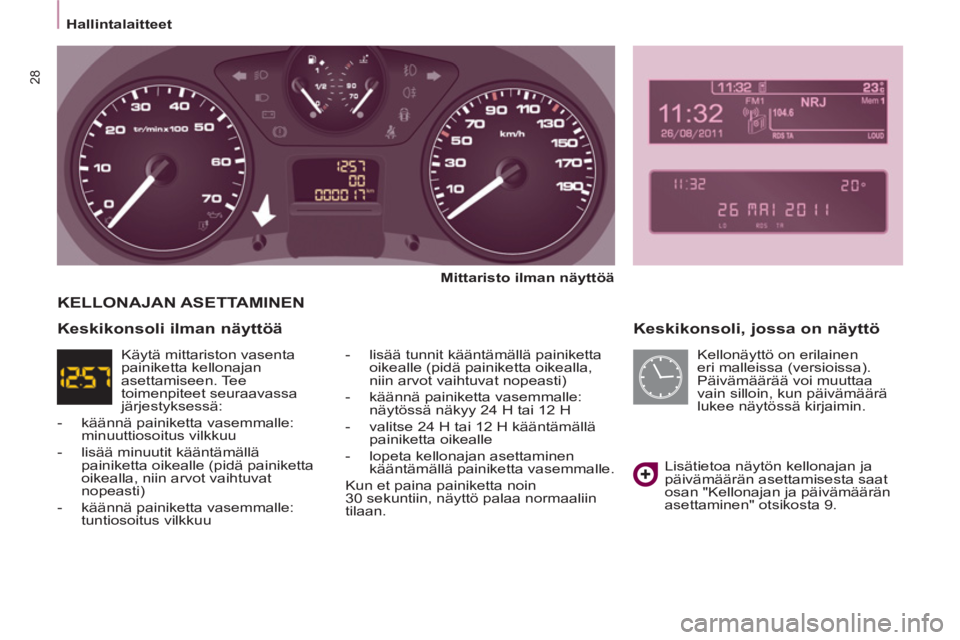

KELLONAJAN ASETTAMINEN

Lisätietoa näytön kellonajan ja
päivämäärän asettamisesta saat
osan "Kellonajan ja päivämäärän
asettaminen" otsikosta 9.


Keskikonsoli ilman näyttöä

Käytä mittariston vasenta
painiketta kellonajan
asettamiseen. Tee
toimenpiteet seuraavassa
järjestyksessä:


- käännä painiketta vasemmalle:
minuuttiosoitus vilkkuu

- lisää minuutit kääntämällä
painiketta oikealle (pidä painiketta
oikealla, niin arvot vaihtuvat
nopeasti)

- käännä painiketta vasemmalle:
tuntiosoitus vilkkuu Kellonäyttö on erilainen
eri malleissa (versioissa).
Päivämäärää voi muuttaa
vain silloin, kun päivämäärä
lukee näytössä kirjaimin.

2


Hallintalaitteet

29
VALMIINA AJOON

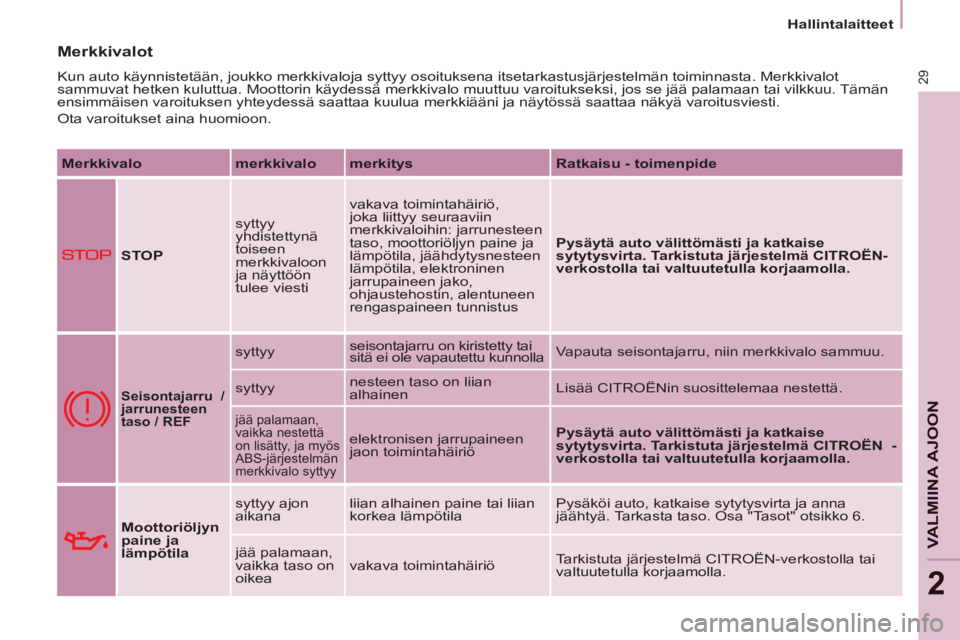

Merkkivalot

Kun auto käynnistetään, joukko merkkivaloja syttyy osoituksena itsetarkastusjärjestelmän toiminnasta. Merkkivalot
sammuvat hetken kuluttua. Moottorin käydessä merkkivalo muuttuu varoitukseksi, jos se jää palamaan tai vilkkuu. Tämän
ensimmäisen varoituksen yhteydessä saattaa kuulua merkkiääni ja näytössä saattaa näkyä varoitusviesti.
Ota varoitukset aina huomioon.

Merkkivalo

merkkivalo

merkitys

Ratkaisu - toimenpide



STOP

syttyy
yhdistettynä
toiseen
merkkivaloon
ja näyttöön
tulee viesti vakava toimintahäiriö,
joka liittyy seuraaviin
merkkivaloihin: jarrunesteen
taso, moottoriöljyn paine ja
lämpötila, jäähdytysnesteen
lämpötila, elektroninen
jarrupaineen jako,
ohjaustehostin, alentuneen
rengaspaineen tunnistus
Pysäytä auto välittömästi ja katkaise
sytytysvirta

. Tarkistuta järjestelmä CITROËN-
verkostolla tai valtuutetulla korjaamolla.



Seisontajarru /
jarrunesteen
taso / REF


syttyy seisontajarru on kiristetty tai
sitä ei ole vapautettu kunnolla Vapauta seisontajarru, niin merkkivalo sammuu.
syttyy nesteen taso on liian
alhainen Lisää CITROËNin suosittelemaa nestettä.

jää palamaan,
vaikka nestettä
on lisätty, ja myös
ABS-järjestelmän
merkkivalo syttyy
elektronisen jarrupaineen
jaon toimintahäiriö
Pysäytä auto välittömästi ja katkaise
sytytysvirta. Tarkistuta järjestelmä CITROËN -
verkostolla tai valtuutetulla korjaamolla.

Moottoriöljyn
paine ja
lämpötila
syttyy ajon
aikana liian alhainen paine tai liian
korkea lämpötila Pysäköi auto, katkaise sytytysvirta ja anna
jäähtyä. Tarkasta taso. Osa "Tasot" otsikko 6.
jää palamaan,
vaikka taso on
oikea vakava toimintahäiriö Tarkistuta järjestelmä CITROËN-verkostolla tai
valtuutetulla korjaamolla.

Hallintalaitteet

30

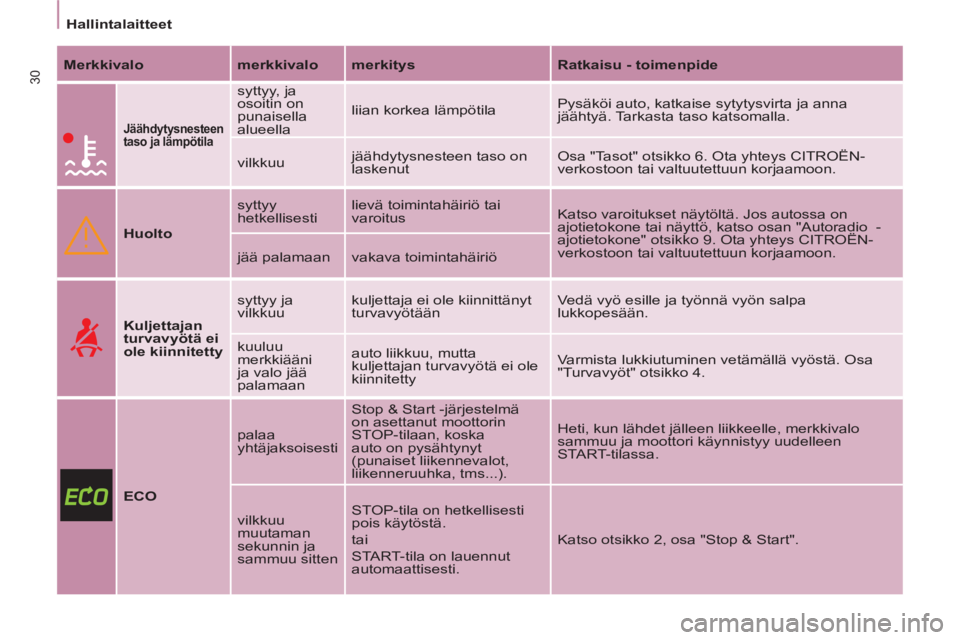

Merkkivalo

merkkivalo

merkitys

Ratkaisu - toimenpide




Jäähdytysnesteen
taso ja lämpötila

syttyy, ja
osoitin on
punaisella
alueella liian korkea lämpötila Pysäköi auto, katkaise sytytysvirta ja anna
jäähtyä. Tarkasta taso katsomalla.
vilkkuu jäähdytysnesteen taso on
laskenut Osa "Tasot" otsikko 6. Ota yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.


Huolto
syttyy
hetkellisesti lievä toimintahäiriö tai
varoitus Katso varoitukset näytöltä. Jos autossa on
ajotietokone tai näyttö, katso osan "Autoradio -
ajotietokone" otsikko 9. Ota yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.
jää palamaan vakava toimintahäiriö



Kuljettajan
turvavyötä ei
ole kiinnitetty
syttyy ja
vilkkuu kuljettaja ei ole kiinnittänyt
turvavyötään Vedä vyö esille ja työnnä vyön salpa
lukkopesään.
kuuluu
merkkiääni
ja valo jää
palamaan auto liikkuu, mutta
kuljettajan turvavyötä ei ole
kiinnitetty Varmista lukkiutuminen vetämällä vyöstä. Osa
"Turvavyöt" otsikko 4.


ECO
palaa
yhtäjaksoisesti Stop & Start -järjestelmä
on asettanut moottorin
STOP-tilaan, koska
auto on pysähtynyt
(punaiset liikennevalot,
liikenneruuhka, tms...). Heti, kun lähdet jälleen liikkeelle, merkkivalo
sammuu ja moottori käynnistyy uudelleen
START-tilassa.
vilkkuu
muutaman
sekunnin ja
sammuu sitten STOP-tila on hetkellisesti
pois käytöstä.
tai
START-tila on lauennut
automaattisesti. Katso otsikko 2, osa "Stop & Start".
