2015 CITROEN BERLINGO ELECTRIC stop start

DIESEL


Palivo

11 4
NEUTRALIZACE OKRUHU
DODÁVKY PALIVA

V případě silného nárazu vypne
bezpečnostní zařízení automaticky
přívod paliva do motoru.
Blikání této kontrolky je
doprovázené hlášením na
displeji.
Vně vozidla ověřte nepřítomnost
zápachu nebo úniku paliva a obnovte
přívod:


- vypněte zapalování (poloha STOP),

- vytáhněte klíč ze spínací skříňky,

- zasuňte klíč do spínací skříňky,

- zapněte zapalování a nastartujte
motor.

RUČNÍ PLNICÍ ČERPADLO NAFTY



Jestliže úplně vyčerpáte palivovou
nádrž, bude nutné znovu naplnit
a odvzdušnit palivový okruh:


- dolijte do palivové nádrže nejméně
pět litrů nafty,

- pumpujte ručním plnicím čerpadlem,
umístěným v motorovém prostoru
pod ochranným krytem,

- zapněte startér a držte klíč otočený
až do spuštění motoru.
Viz rubrika 6, část „Motorový
prostor“.









Kvalita paliva používaného pro
naftové motory

Naftové motory jsou plně kompatibilní
s biopalivy splňujícími současné a
připravované evropské standardy
(nafta podle normy EN 590 ve směsi
s biopalivem podle normy EN 14214),
které je možno načerpat u čerpacích
stanic (možné přidání 0 až 7 %
methylesteru mastných kyselin).
U některých naftových motorů je
možno používat biopalivo B30,
nicméně použití tohoto paliva je
podmíněno přísným dodržováním
specifi ckých podmínek údržby.
Kontaktujte servis sítě CITROËN nebo
jiný odborný servis.
Použití jakéhokoli jiného (bio)paliva
(čisté nebo ředěné rostlinné a
živočišné oleje, topný olej...) je přísně
zakázáno (nebezpečí poškození
motoru a palivového okruhu).

11 5


Baterie

RYCHLÁ NÁPOVĚD
A
7

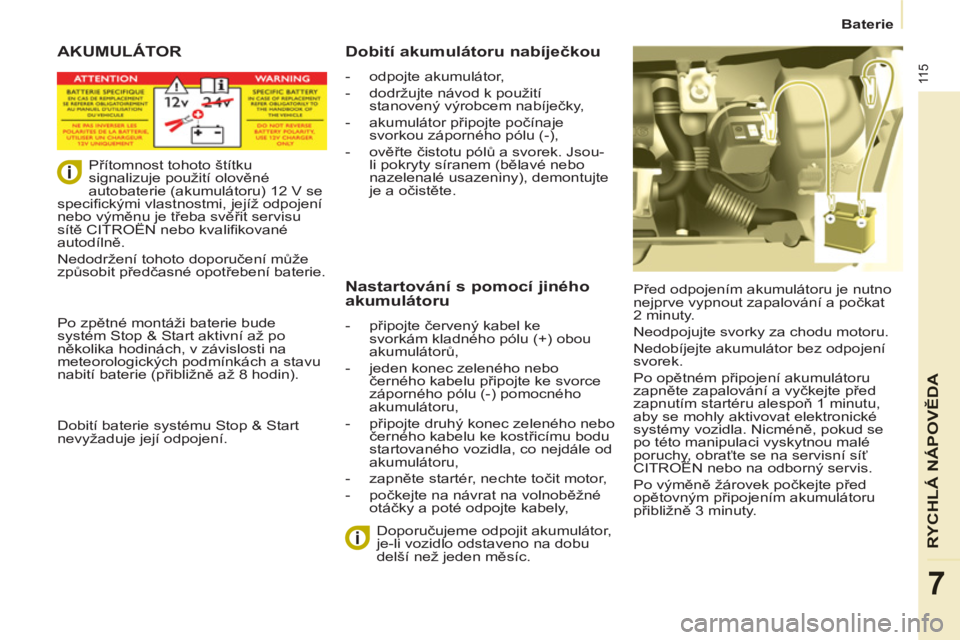

AKUMULÁTOR

Před odpojením akumulátoru je nutno
nejprve vypnout zapalování a počkat
2 minuty.
Neodpojujte svorky za chodu motoru.
Nedobíjejte akumulátor bez odpojení
svorek.
Po opětném připojení akumulátoru
zapněte zapalování a vyčkejte před
zapnutím startéru alespoň 1 minutu,
aby se mohly aktivovat elektronické
systémy vozidla. Nicméně, pokud se
po této manipulaci vyskytnou malé
poruchy, obraťte se na servisní síť
CITROËN nebo na odborný servis.
Po výměně žárovek počkejte před
opětovným připojením akumulátoru
přibližně 3 minuty.
Doporučujeme odpojit akumulátor,
je-li vozidlo odstaveno na dobu
delší než jeden měsíc.


Dobití akumulátoru nabíječkou



- odpojte akumulátor,

- dodržujte návod k použití
stanovený výrobcem nabíječky,

- akumulátor připojte počínaje
svorkou záporného pólu (-),

- ověřte čistotu pólů a svorek. Jsou-
li pokryty síranem (bělavé nebo
nazelenalé usazeniny), demontujte
je a očistěte.



Nastartování s pomocí jiného
akumulátoru


- připojte červený kabel ke
svorkám kladného pólu (+) obou
akumulátorů,

- jeden konec zeleného nebo
černého kabelu připojte ke svorce
záporného pólu (-) pomocného
akumulátoru,

- připojte druhý konec zeleného nebo
černého kabelu ke kostřicímu bodu
startovaného vozidla, co nejdále od
akumulátoru,

- zapněte startér, nechte točit motor,

- počkejte na návrat na volnoběžné
otáčky a poté odpojte kabely,




Přítomnost tohoto štítku
signalizuje použití olověné
autobaterie (akumulátoru) 12 V se
specifi ckými vlastnostmi, jejíž odpojení
nebo výměnu je třeba svěřit servisu
sítě CITROËN nebo kvalifi kované
autodílně.
Nedodržení tohoto doporučení může
způsobit předčasné opotřebení baterie.

Po zpětné montáži baterie bude
systém Stop & Start aktivní až po
několika hodinách, v závislosti na
meteorologických podmínkách a stavu
nabití baterie (přibližně až 8 hodin).


Dobití baterie systému Stop & Start
nevyžaduje její odpojení.

142


Místo řidiče



ESC 85
Parkovací asistent 82-83
Elektrická zpětná zrcátka 78
Seřízení sklonu světlometů 50
Stop & Start 43-45
Startér, spínací skříňka 46
Ovladače stěračů 51-52
Automatické stírání 51
Ostřikovače
skel/světlometů 52, 110
Palubní počítač Kapitola 9

Regulátor rychlosti 53-55
Omezovač rychlosti 56-58
Ovladače osvětlení 48-50
Automatické rozsvěcování
světel 49-50
Světlomety do mlhy 49
Denní světla s LED 49

MÍSTO ŘIDIČE


Pojistky v palubní desce,
v kabině 128-130
Otevírání kapoty 106

Parkovací brzda 81
Přístrojové desky, displeje,
počítadla 27-28
Kontrolky 29-34
Ukazatele, měřiče 35, 37-38
Seřízení času na přístrojové
desce 28
Reostat osvětlení 38
Doporučení pro změnu
rychlostního stupně 39-40

Ovladače autorádia u
volantu Kapitola 9

Nastavení volantu 42
Zvukové výstražné zařízení 81


Převodovka 39
