2015 Alfa Romeo MiTo směrová světla

Závada vnějších světel
U některých verzí se na displeji zobrazí hlášení a symbol při závadě
následujícího světla/světel:
❒denní světla (DRL)
❒obrysová světla
❒směrová světla
❒zadní svítilny do mlhy
❒osvětlení registrační značky
Může se jednat o některou z následujících závad: spálení žárovky /
žárovek, přepálení pojistky nebo přerušené elektrické vedení.
Závada brzdových světel
U některých verzí se při závadě brzdových světel zobrazí na displeji
příslušné upozornění a symbol.
Možná závada: spálení žárovky, přepálení příslušné pojistky nebo
přerušené elektrického spojení.
Závada senzoru osvitu
(u příslušné verze vozidla)
U některých verzí se při závadě senzoru osvitu zobrazí na displeji
příslušné upozornění hlášení a symbol.
Závada dešťového senzoru
(u příslušné verze vozidla)
U některých verzí se při závadě dešťového senzoru zobrazí na displeji
příslušné upozornění hlášení a symbol.
Závada parkovacích senzorů
(u příslušné verze vozidla)
U některých verzí se při závadě parkovacích senzorů zobrazí na
displeji příslušné upozornění hlášení a symbol.
Závady systému Dynamic
Suspension (aktivní tlumiče)
(u příslušné verze vozidla)
U některých verzí se zobrazí hlášení + symbol na displeji v případě
závady systému aktivních tlumičů.
V takovém případě vyhledejte co nejdříve autorizovaný servis Alfa
Romeo.
Zobrazení navoleného jízdního
režimu(Systém “Alfa DNA”)
(u příslušné verze vozidla)
U verzí s konfigurovatelným multifunkčním displejem se zobrazí
upozornění a symbol daného jízdního režimu “DYNAMIC”,
“NATURAL” nebo “ALL WEATHER”. Pokud nelze některý z těchto
režimů navolit, na displeji se zobrazí příslušné upozornění.
U verzí s multifunkčním displejem se zobrazí písmeno ("d" nebo "a")
označující navolený jízdní režim a příslušné upozornění.
17
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

UPOZORNĚNÍ Senzor neumí detekovat mlhu: při mlze je proto nutné
světla zapnout ručně.
Během rozsvícení světlem spínačem lze rozsvítit přední světlomety do
mlhy (u příslušné verze vozidla) a zadní svítilny do mlhy.
Při samočinném vypnutí světel se vypnou i přední světlomety do mlhy a
zadní svítilna do mlhy, (byly-li aktivovány). Při opětném automatickém
rozsvícení světel je nutno je v případě potřeby rozsvítit ručně.
Je-li senzor aktivní, je možné používat pouze výstražné světelné
znamení: nelze svítit dálkovými světly. Chcete-li rozsvítit tato světla,
zapněte dálkové světlomety otočením objímky A do polohy
.
Pokud byla světla zapnuta samočinně a senzor vydá zhasínací povel,
vypnou se nejdříve potkávací a po několika sekundách i poziční světla.
Při aktivaci nebo selhání snímače se rozsvítí obrysová a potkávací
světla bez ohledu na intenzitu venkovního osvitu. Na přístrojové desce
se objeví hlášení o závadě snímače.
V případě potřeby je možné senzor deaktivovat a světla rozsvítit.
DÁLKOVÉ SVĚTLOMETY
Rozsvícení dálkových světlometů: s objímkou A v polozezatáhněte
pákový ovládač k volantu přes dorazové cvaknutí.
Na přístrojové desce se rozsvítí kontrolka
.
Opětným zatažením pákového ovládače k volantu přes dorazové
cvaknutí dálkové světlomety zhasnou, rozsvítí se potkávací světlomety a
zhasne kontrolka
.
SVĚTELNÁ VÝSTRAHA
Přitáhněte pákový ovládač k volantu (nearetovaná poloha) bez ohledu
na polohu objímky A.
Na přístrojové desce se rozsvítí kontrolka
.
SMĚROVÁ SVĚTLA
Přestavte pákový přepínač do (aretované) polohy:
❒nahoru: zapne se pravý ukazatel směru;
❒dolů: zapne se levý ukazatel směru.
Na přístrojové desce se rozbliká kontrolka
nebo.
Směrová světla se vypnou samočinně, jakmile uvedete vozidlo do jízdy
v přímém směru.
Funkce "Lane Change" (změna jízdního pruhu)
Změnu jízdního pruhu signalizujte přestavením na půl sekundy levého
pákového ovládače na nearetovanou polohu. Směrové světlo na
zvolené straně zabliká 3x a pak samočinně zhasne.
ZAŘÍZENÍ "FOLLOW ME HOME”
Zařízení slouží pro osvětlení prostoru před vozidlem po určitou
přednastavenou dobu.
Aktivace
S klíčkem zapalování na STOP nebo vytaženým ze zapalování
přitáhněte pákový přepínač A k volantu do dvou minut od vypnutí
motoru.
Každým zatažením pákového přepínače se svícení prodlouží vždy o
30 sekund, ale je aktivní maximálně 210 sekund; pak se světlomety
samočinně vypnou.
Každou aktivací páky se rozsvítí kontrolka
na přístrojové desce
(spolu s hlášením na displeji) a zůstane svítit po dobu, po níž bude
funkce aktivní.
61
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

ZAVAZADLOVÝ PROSTOR
Odemknutí zavazadlového prostoru se ovládá elektricky a za jízdy
vozidla je ovládání zablokováno.
OTEVŘENÍ
Je-li víko zavazadlového prostoru odemknuté, je možné jej otevřít
zvenku stiskem na elektrické logo obr. 61 tak, aby bylo slyšet uvolnění
zámku, nebo
stiskem tlačítka na dálkovém ovládání.
Při odemknutí dvakrát bliknou směrová světla a rozsvítí se vnitřní
svítidla: svítidlo zhasne samočinně při zavření víka zavazadlového
prostoru. Pokud zapomenete víko zavazadlového prostoru zavřít,
svítidlo se po několika minutách samočinně vypne.Nouzové otevření zevnitř
Postupujte takto:
❒vyndejte zadní opěrky hlavy a vyklopte sedadla (viz "Rozšíření
zavazadlového prostoru");
❒zatlačte na páčku A obr. 62.
obr. 61A0J0058obr. 62A0J0178
82
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

Žárovky Typ Výkon Viz obr.
Přední obrysová/Denní světla W21/5W 5/21W A
Koncová světla LED – –
Potkávací světlomety H7 55W D
Dálková světla H7 55W R
Přední směrová světla modul 24W 24W B
Zadní směrová světla P21W 21W B
Boční směrová světla WY5W 5W A
Stop LED – –
3. brzdové světlo LED – –
Osvětlení registrační značky W5W 5W A
Mlhový světlomet H1 55W V
Zadní svítilny do mlhy P21W 21W B
Zpětný chod P21W 21W B
Přední stropní svítilna C10W 10W C
Svítilna v zavazadlovém prostoru W5W 5W A
Stropní svítilna v odkládací schránce C5W 5W C
Svítilny u dveřního prahu W5W 5W A
155
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

VÝMĚNA ŽÁROVKY VNĚJŠÍCH
SVĚTEL
PŘEDNÍ OPTICKÉ SKUPINY
Obsahují žárovky obrysových/denních světel (D.R.L), potkávacích a
dálkových světlometů a směrových světel. Žárovky jsou umístěny takto
obr. 134:
APoziční/denní světla a dálkové světlomety
BPotkávací světlomety
CSměrová světla
POZIČNÍ SVĚTLA/DENNÍ SVĚTLA
(D.R.L.)
Postup při výměně žárovky:
❒sejměte kryt A obr. 134;
❒vytáhněte objímku žárovky B obr. 135, vyjměte žárovku a vyměňte
ji;❒namontujte zpět objímku B a ujistěte se o řádném upevnění;
❒upevněte zpět kryt A obr. 134;
DÁLKOVÉ SVĚTLOMETY
Postup při výměně žárovky:
❒sejměte kryt A obr. 134;
❒vytáhněte objímku žárovky C obr. 135, vyjměte žárovku a vyměňte
ji;
❒namontujte zpět objímku a ujistěte se o řádném upevnění;
❒upevněte zpět kryt A obr. 134;
obr. 134A0J0021obr. 135A0J0041
156
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

POTKÁVACÍ SVĚTLOMETY
Žárovky se žhavicím vláknem
Postup při výměně žárovky:
❒sejměte kryt B obr. 134;
❒sejměte kryt A obr. 136 žárovky;
❒vyjměte žárovku a vyměňte ji;
❒namontujte zpět objímku a ujistěte se o řádném upevnění;
❒upevněte zpět kryt B obr. 134;
SMĚROVÁ SVĚTLA
Přední
Pro výměnu žárovky vezměte klíč A obr. 137 (který je uložen ve
schráně na doklady), zasuňte ho do otvoru B a otočte objímku doleva.
Vytáhněte žárovku a vyměňte ji.
Krajní
Postup při výměně žárovky:❒zatlačením na kryt A obr. 138 stlačte svorku B a vytáhněte skupinu
směrem ven;
❒otočte objímkou C doprava, vytáhněte žárovku a vyměňte ji;
❒zasuňte objímku žárovky C do krytu a otočte jí doprava;
❒namontujte celou skupinu zpět a ujistěte se o zaklapnutí vnitřní
svorky B.
obr. 136A0J0040obr. 137A0J0018
157
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

PŘEDNÍ SVĚTLOMETY DO MLHY
(u příslušné verze vozidla)
Tyto žárovky si nechejte vyměnit u autorizovaného servisu Alfa Romeo.
ZADNÍ OPTICKÉ SKUPINY
Pro přístup k optické skupině je třeba uvolnit boční panel
zavazadlového prostoru (viz obr. 139). V zadní optické skupině jsou
žárovky pozičních, směrových a brzdových světel.
OBRYSOVÁ/BRZDOVÁ SVĚTLA
Jsou s diodami LED. Tato světla si nechejte vyměnit u autorizovaného
servisu Alfa Romeo.
SMĚROVÁ SVĚTLA
Pro výměnu žárovky zvedněte boční panel v zavazadlovém prostoru,
natočte objímku žárovky A obr. 139 a vyměňte žárovku.
SVĚTLO ZPĚTNÉHO POJEZDU/ZADNÍ
SVÍTILNA DO MLHY
Žárovky zadní svítilny do mlhy A obr. 140 nebo zpětného světla B obr.
140 si nechejte vyměnit u autorizovaného servisu Alfa Romeo.

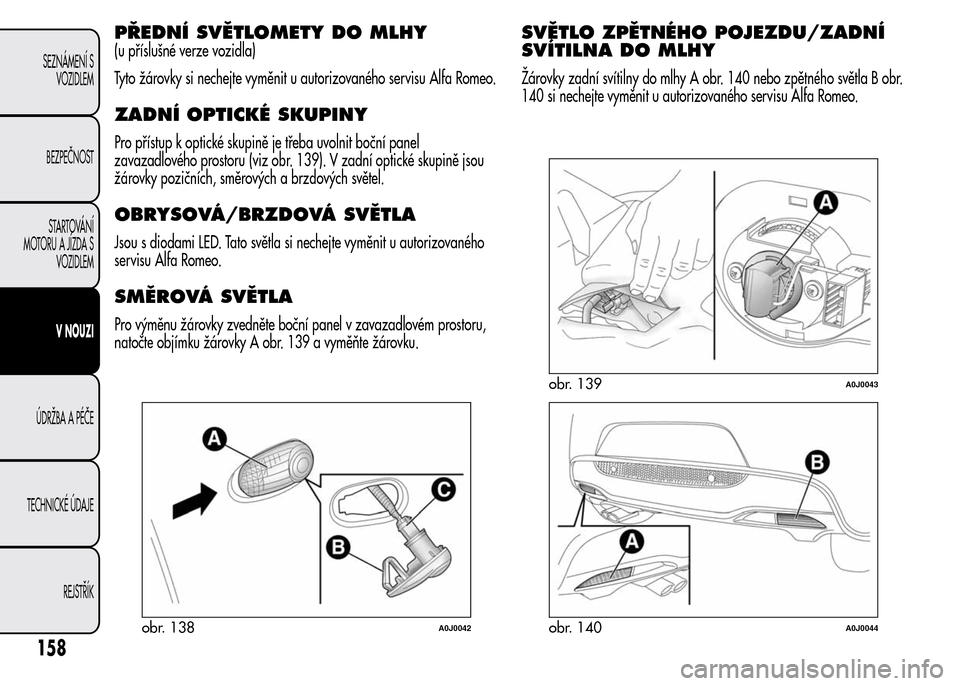

obr. 138A0J0042
obr. 139A0J0043
obr. 140A0J0044
158
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

Poziční/brzdová světla ......................... 158
Poziční světla/denní světla (D.R.L.)
– výměna žárovek .............................. 156
Proudové zásuvky................................. 72
Přední stropní svítidlo
– výměna žárovky .............................. 159
Přenos výkonu ...................................... 208
Přeprava dětí, bezpečná ....................... 116
Příprava pro montáž dětské sedačky
"Isofix" .............................................. 121
Přístroj, hasicí ...................................... 74
Přístrojová deska .................................. 3
Pylový filtr............................................ 188
Radiostanice a mobilní telefony ........... 102
Ráfky kol
– kola a pneumatiky ........................... 190
– rozměry ......................................... 214
– značení ráfků .................................. 212
Rim Protector (pneumatiky) .................... 213
Řazení rychlostních stupňů .................... 135
Řízení, elektrický posilovač.................... 101
Řízení.................................................. 210
Sada Fix&Go Automatic ..................... 149
Sedadla .............................................. 43
– Easy Entry ...................................... 45– Přední sedadla ................................ 43
– Přední sportovní sedadla .................. 44
Side Bag (přední boční airbagy)............ 129
Skla (čistění) ........................................ 195
Skříňka v palubní desce ........................ 71
Sluneční clony ...................................... 73
Směrová světla ................................ 61-158
– Funkce “Laně Change” ..................... 61
– výměna žárovky .............................. 157
Sněhové řetězy .................................... 140
Spínací skříňka zapalování ................... 42
– Zámek řízení ................................... 42
Spojka ................................................ 208
Spotřeba paliva ................................... 229
Startování motoru................................. 132
Startování motoru................................. 142
– Startování motoru setrvačností .......... 143
– Startování s pomocnou baterií .......... 142
Stírač čelního skla
– stírací lišty....................................... 191
– výměna stíracích lišt......................... 191
Stírač/ostřikovač čelního skla ................ 62
– Funkce "inteligentního ostřikování".... 63
Stírač/ostřikovač zadního okna ............. 64
Stírač zadního skla– stírací lišty....................................... 191
– výměna stírací lišty .......................... 192
Stropní svítidla ..................................... 67
– Přední stropní svítilna ....................... 67
– Stropní svítilna, malá světla .............. 68
– Stropní svítilna v odkládací
schránce ......................................... 69
– Svítilna v zavazadlovém prostoru ..... 68
– Svítilny u dveřního prahu ................. 68
Stropní svítilna
– výměna žárovek .............................. 161
Střešní nosiče / střešní nosiče lyží .......... 86
Světelné výstražné znamení .................. 61
Světla, vnější ........................................ 60
– Levý pákový ovladač ....................... 60
Světla, vnější malá ............................... 62
Světlomety ........................................... 87
– Nastavení světelného svazku ............ 87
– Nastavení světlometů v zahraničí ...... 88
– Nastavovač světlometů..................... 87
– výměna žárovek .............................. 156
Svíčky (typ) .......................................... 202
Svítilna v odkládací skříňce
– výměna žárovek .............................. 161
Svítilna v zavazadlovém prostoru
– výměna žárovek .............................. 160
265
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
