PORTIEREN
CENTRALEPORTIERVERGRENDELING/
Portieren vergrendelen
van buitenaf
Druk bij gesloten portieren op de knop
van de afstandsbediening of steek en
draai de metalen baard (van de sleutel)
in het slot van het portier.
De led A fig. 38 op de knop
op het
dashboard gaat branden om aan te
geven dat de portieren vergrendeld zijn.
De portiervergrendeling vindt plaats
als alle portieren gesloten zijn,
onafhankelijk van het feit of de
achterklep geopend of gesloten is.Portieren ontgrendelen
van buitenaf
Druk op de knop
van de
afstandsbediening of steek en draai de
metalen baard (van de sleutel) in het
slot van het bestuurdersportier.
Portieren vergrendelen/
ontgrendelen van
binnenuit
Druk op knop
. De knop is voorzien
van een led-lampje dat aangeeft
wanneer de portieren worden
ver-/ontgrendeld.
Led aan: portieren vergrendeld. Door
nogmaals op de knop
te drukken
worden alle portieren ontgrendeld
en gaat de led uit.
Led uit: portieren ontgrendeld. Door
nogmaals op de knop
te drukken
worden alle portieren weer centraal
vergrendeld. De centrale
portiervergrendeling werkt alleen als alle
portieren perfect gesloten zijn.
Als de portieren via de
afstandsbediening of het portierslot
vergrendeld zijn, kunnen ze niet meer
worden ontgrendeld door op de knop
te drukken.Als de elektrische voeding wordt
onderbroken (doorgebrande zekering,
losgekoppelde accu, enz.) kunnen
de portieren nog steeds met de hand
worden afgesloten.
NOODVERGRENDELING
PORTIEREN
Portier passagierszijde
Het portier aan passagierszijde heeft
een voorziening om het te vergrendelen
als er geen stroom is.
Steek de metalen baard van de
contactsleutel in zitting A fig. 39 en
draai de sleutel rechtsom om het portier
te vergrendelen.
38A0L0007
39A0L0036
38
WEGWIJS IN UW AUTO
ONTGRENDELING

❒druk op de knopvan de
afstandsbediening;
of
❒druk op de knop
portiervergrendeling/-
ontgrendeling op het dashboard;
of
❒steek de metalen baard van de
contactsleutel in het slot van het
voorportier;
of
❒trek aan de binnenhandgreep van het
portier.
Initialisatie mechanisme
portier openen/sluiten
Als de accu werd losgekoppeld of als
een zekering is doorgebrand, dan moet
de centrale portiervergrendeling
opnieuw worden geïnitialiseerd. Ga
hiervoor als volgt te werk:
❒sluit alle portieren;
❒druk op de knop
van de sleutel of
op de knop
voor portierver-/
ontgrendeling op het dashboard;
❒druk op de knop
van de sleutel of
op de knop
voor portierver-/
ontgrendeling op het dashboard;
ELEKTRISCHE
RUITBEDIENING
IN HET KORT
Deze werkt met de contactsleutel in
de stand MAR en gedurende
ongeveer drie minuten nadat de
contactsleutel naar de stand STOP is
gedraaid of verwijderd is tenzij een
van de portieren geopend is.
De bedieningstoetsen zitten op de
middelste tunnel.
20)
Werking
❒A - Zijruit links openen/sluiten;
❒B - Zijruit rechts openen/sluiten;Druk op bijbehorende toetsen om de
gewenste ruit te openen/sluiten.
Wanneer een van de twee toetsen kort
wordt ingedrukt, beweegt de ruit in
"stappen"; als de knop ingedrukt wordt
gehouden om de ruit te openen, wordt
de "continue automatische" werking
geactiveerd.
Als er opnieuw op de toets wordt
gedrukt, stopt de ruit in de huidige
stand. Als de toets enkele seconden
ingedrukt wordt gehouden, gaat de ruit
automatisch open of dicht (alleen met
de contactsleutel in de stand MAR).
Continue automatische werking
(voor bepaalde versies/markten)
Deze wordt geactiveerd door langer
dan een halve seconde op een van de
twee toetsen te drukken. De
ruitbeweging stopt aan het einde van
zijn slag, of wanneer de toets opnieuw
wordt ingedrukt.
De toets kan zowel aan
bestuurderszijde als aan
passagierszijde gebruikt worden, maar
alleen om de ruit te laten zakken.
40A0L0002
39
Om de werking van de portiersloten
weer te herstellen (alleen als de
acculading hersteld is), als volgt te werk
gaan:

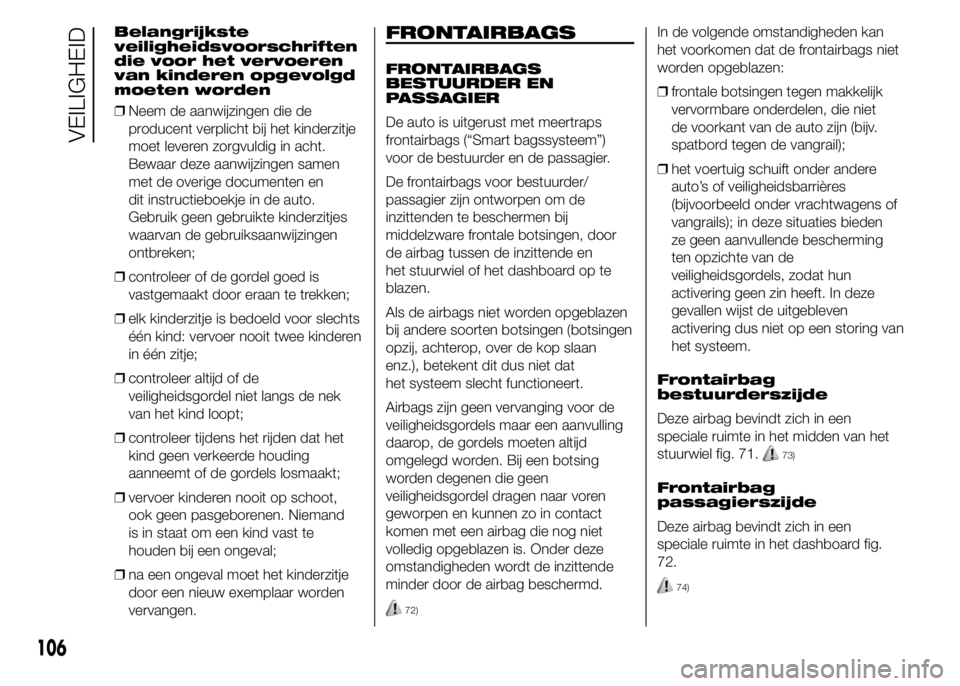

Belangrijkste
veiligheidsvoorschriften
die voor het vervoeren
van kinderen opgevolgd
moeten worden
❒Neem de aanwijzingen die de
producent verplicht bij het kinderzitje
moet leveren zorgvuldig in acht.
Bewaar deze aanwijzingen samen
met de overige documenten en
dit instructieboekje in de auto.
Gebruik geen gebruikte kinderzitjes
waarvan de gebruiksaanwijzingen
ontbreken;
❒controleer of de gordel goed is
vastgemaakt door eraan te trekken;
❒elk kinderzitje is bedoeld voor slechts
één kind: vervoer nooit twee kinderen
in één zitje;
❒controleer altijd of de
veiligheidsgordel niet langs de nek
van het kind loopt;
❒controleer tijdens het rijden dat het
kind geen verkeerde houding
aanneemt of de gordels losmaakt;
❒vervoer kinderen nooit op schoot,
ook geen pasgeborenen. Niemand
is in staat om een kind vast te
houden bij een ongeval;
❒na een ongeval moet het kinderzitje
door een nieuw exemplaar worden
vervangen.FRONTAIRBAGS
FRONTAIRBAGS
BESTUURDER EN
PASSAGIER
De auto is uitgerust met meertraps
frontairbags (“Smart bagssysteem”)
voor de bestuurder en de passagier.
De frontairbags voor bestuurder/
passagier zijn ontworpen om de
inzittenden te beschermen bij
middelzware frontale botsingen, door
de airbag tussen de inzittende en
het stuurwiel of het dashboard op te
blazen.
Als de airbags niet worden opgeblazen
bij andere soorten botsingen (botsingen
opzij, achterop, over de kop slaan
enz.), betekent dit dus niet dat
het systeem slecht functioneert.
Airbags zijn geen vervanging voor de
veiligheidsgordels maar een aanvulling
daarop, de gordels moeten altijd
omgelegd worden. Bij een botsing
worden degenen die geen
veiligheidsgordel dragen naar voren
geworpen en kunnen zo in contact
komen met een airbag die nog niet
volledig opgeblazen is. Onder deze
omstandigheden wordt de inzittende
minder door de airbag beschermd.
72)
In de volgende omstandigheden kan
het voorkomen dat de frontairbags niet
worden opgeblazen:
❒frontale botsingen tegen makkelijk
vervormbare onderdelen, die niet
de voorkant van de auto zijn (bijv.
spatbord tegen de vangrail);
❒het voertuig schuift onder andere
auto’s of veiligheidsbarrières
(bijvoorbeeld onder vrachtwagens of
vangrails); in deze situaties bieden
ze geen aanvullende bescherming
ten opzichte van de
veiligheidsgordels, zodat hun
activering geen zin heeft. In deze
gevallen wijst de uitgebleven
activering dus niet op een storing van
het systeem.
Frontairbag
bestuurderszijde
Deze airbag bevindt zich in een
speciale ruimte in het midden van het
stuurwiel fig. 71.
73)
Frontairbag
passagierszijde
Deze airbag bevindt zich in een
speciale ruimte in het dashboard fig.
72.
74)
106
VEILIGHEID

ALGEMENE
WAARSCHUWINGEN
De frontairbags kunnen in werking
treden bij heftige botsingen tegen de
onderkant van de auto (bijv. botsing
met treden, trottoirbanden, kuilen
of verkeersdrempels, enz.).Als de airbag geactiveerd wordt,
ontsnapt er een kleine hoeveelheid
poeder: dit poeder is niet schadelijk en
duidt niet op het begin van een brand.
Dit poeder kan echter de huid en ogen
irriteren: was ze in dit geval met
neutrale zeep en water.
De controle, reparatie en vervanging
van de airbags moeten door een
speciaal Alfa Romeo Servicepunt
worden uitgevoerd.
Als de auto wordt gesloopt, moet het
airbagsysteem buiten werking gesteld
worden door een speciaal Alfa Romeo
Servicepunt.
Gordelspanners en airbags worden op
verschillende manieren geactiveerd,
afhankelijk van het type botsing. Als
een of meerdere van deze
voorzieningen niet in werking treden,
dan duidt dat niet op een storing in het
systeem.
77) 78) 79) 80) 81) 82) 83)
BELANGRIJK
72) Breng geen stickers of andere
voorwerpen op het stuurwiel of
op het deksel van de
passagiersairbag aan. Plaats nooit
voorwerpen op het dashboard
aan passagierszijde, omdat deze
het correct openen van de
passagiersairbag kunnen
hinderen en de inzittenden
kunnen verwonden.
73) Rijd altijd met de handen op de
stuurwielrand zodat de airbag
indien nodig ongehinderd
opgeblazen kan worden. Rijd niet
met voorover gebogen lichaam.
Houd de rug goed rechtop tegen
de rugleuning gedrukt.
74) Aanwijzingen voor het
uitschakelen van de frontairbag
aan passagierszijde staan in de
paragraaf "Menuopties" in het
hoofdstuk "Kennismaking met het
instrumentenpaneel". Denk eraan
dat de airbag in deze
omstandigheden NIET in werking
zal treden wanneer dat nodig is
(ongeval).
71A0L0055
72A0L0056
107

EEN BAND
REPAREREN
ALGEMENE INSTRUCTIES
De auto is voorzien van de snelle
bandenreparatiekit "Fix&Go Automatic".
92) 94)
Volg onderstaande instructies om deze
te gebruiken.
93) 95) 96)13)2)
"Fix&Go automatic" KIT
Deze bevindt zich in de bagageruimte.
De kit bevat:
❒een busje A fig. 80 met
afdichtmiddel, voorzien van: een
vulleiding B en een sticker C met
daarop het opschrift “max. 80 km/h”
die na reparatie op een voor de
bestuurder goed zichtbare plaats
moet worden aangebracht (bijv. op
het dashboard);
❒een compressor D met drukmeter en
aansluitstukken;
❒een informatiefolder fig. 81 met de
aanwijzingen voor een correct
gebruik van de bandenreparatiekit.
Deze informatiefolder moet worden
overhandigd aan het personeel
dat de band behandeld met deze kit
moet repareren;❒een paar handschoenen in het zijvak
van de compressor;
❒adapters voor het oppompen van
verschillende elementen.
BELANGRIJK Het afdichtmiddel werkt
bij buitentemperaturen tussen –20
°C en +50 °C. Het afdichtmiddel heeft
een houdbaarheidsdatum.OPPOMPEN
Ga als volgt te werk:
97)
❒trek de handrem aan, draai de
ventieldop los, neem de vulleiding A
fig. 82 uit en draai de ringmoer B
op het ventiel van de band vast;
❒controleer of schakelaar A fig. 83 van
de compressor in stand 0 (uit) staat,
start de motor, steek de stekker in
het stopcontact op de tunnelconsole
(zie fig. 84) en schakel de
compressor in door schakelaar A fig.
83 in stand I (aan) te zetten;
❒pomp de band op tot de juiste
bandenspanning, vermeld in de
paragraaf "Wielen" in het hoofdstuk
"Technische gegevens", is bereikt.
Controleer de bandenspanning op de
drukmeter B fig. 83; doe dit bij
uitgeschakelde compressor om een
preciezere aflezing te verkrijgen;
80A0L0076
81A0L0077
82A0L0078
125

Zekeringenkast in
dashboard
Deze bevindt onder het dashboard in
de zone vóór de passagiersstoel.
Verwijder het beschermpaneel voor
toegang tot de zekeringenkast fig. 114,
door de hieronder beschreven
procedure te volgen:
❒draai de vier schroeven A fig. 113 los;❒verwijder het blok B en het plastic
deksel C om de vijfde
bevestigingsschroef te vinden;
❒nu kan de vijfde schroef D
losgedraaid worden en het
beschermpaneel van de
zekeringenkast verwijderd worden.
112A0L0104
113A0L0105
114A0L0106
141

ZEKERINGENKAST IN MOTORRUIMTE
fig. 112
STROOMVERBRUIKER ZEKERING AMPÈRE
Koplampschakelaar (voor bepaalde versies/markten) F09 5
Eentonige claxonF10 10
12 V stopcontact/aansteker F86 15
Verwarming buitenspiegels F88 7.5
.
ZEKERINGENKAST IN DASHBOARD
fig. 114
STROOMVERBRUIKER ZEKERING AMPÈRE
Centrale portiervergrendeling F38 15
Tweeweg-ruitensproeierpomp F43 20
+30 Elektrische ruitbediening bestuurderszijde F47 20
+30 Elektrische ruitbediening bestuurderszijde F48 20
143

GEPROGRAMMEERD ONDERHOUDSSCHEMA
1750 Turbo Benzine VERSIES
km x 1000 20 40 60 80 100 120
Maanden 12 24 36 48 60 72
Laadtoestand accu controleren en zo nodig opladen●●●●●●
Banden op conditie/slijtage controleren en eventueel op spanning
brengen●●●●●●
Werking verlichtingssysteem (koplampen, richtingaanwijzers,
alarmknipperlichten, bagageruimte, interieur, dashboardkastje,
lampjes instrumentenpaneel, enz.) controleren●●●●●●
Bevestigingen voertuig controleren●●●
Bevestigingen mechanische onderdelen controleren●●●●●●
Werking van ruitenwissers/-sproeiers controleren en zo nodig de
sproeiers afstellen●●●●●●
Stand/slijtage wisserblad ruitenwisser controleren●●●●●●
Controleren of het slot van de bagageruimte schoon is, of de
verbindingen schoon en gesmeerd zijn●●●●●●
Visueel de toestand controleren van: buitenzijde van carrosserie,
koolstof monocoque, aerodynamische bodemplaat, pijpen en
slangen (uitlaat, brandstoftoevoersysteem, remmen) en rubber
elementen (hoezen, balgen, bussen enz.)●●●●●●
Conditie en slijtage remblokken en schijven voorremmen
controleren en de werking van remblokslijtagesensor controleren●●●●●●
149
