2015.75 OPEL CORSA Instrukcja obsługi (in Polish)

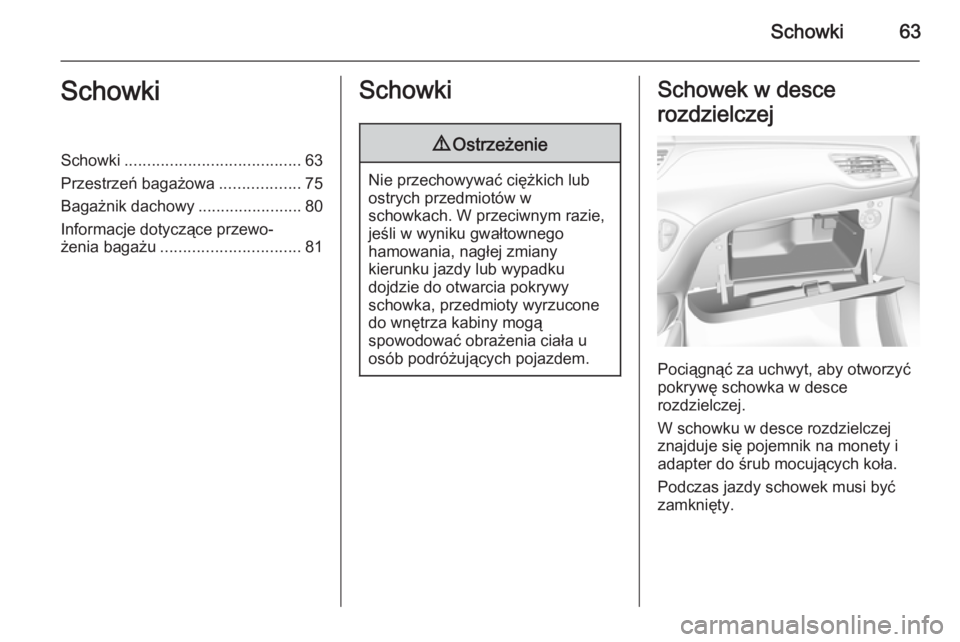

Schowki63SchowkiSchowki....................................... 63
Przestrzeń bagażowa ..................75
Bagażnik dachowy .......................80
Informacje dotyczące przewo‐
żenia bagażu ............................... 81Schowki9Ostrzeżenie
Nie przechowywać ciężkich lub
ostrych przedmiotów w
schowkach. W przeciwnym razie,
jeśli w wyniku gwałtownego
hamowania, nagłej zmiany
kierunku jazdy lub wypadku
dojdzie do otwarcia pokrywy
schowka, przedmioty wyrzucone
do wnętrza kabiny mogą
spowodować obrażenia ciała u
osób podróżujących pojazdem.
Schowek w desce
rozdzielczej
Pociągnąć za uchwyt, aby otworzyć
pokrywę schowka w desce
rozdzielczej.
W schowku w desce rozdzielczej
znajduje się pojemnik na monety i
adapter do śrub mocujących koła.
Podczas jazdy schowek musi być zamknięty.

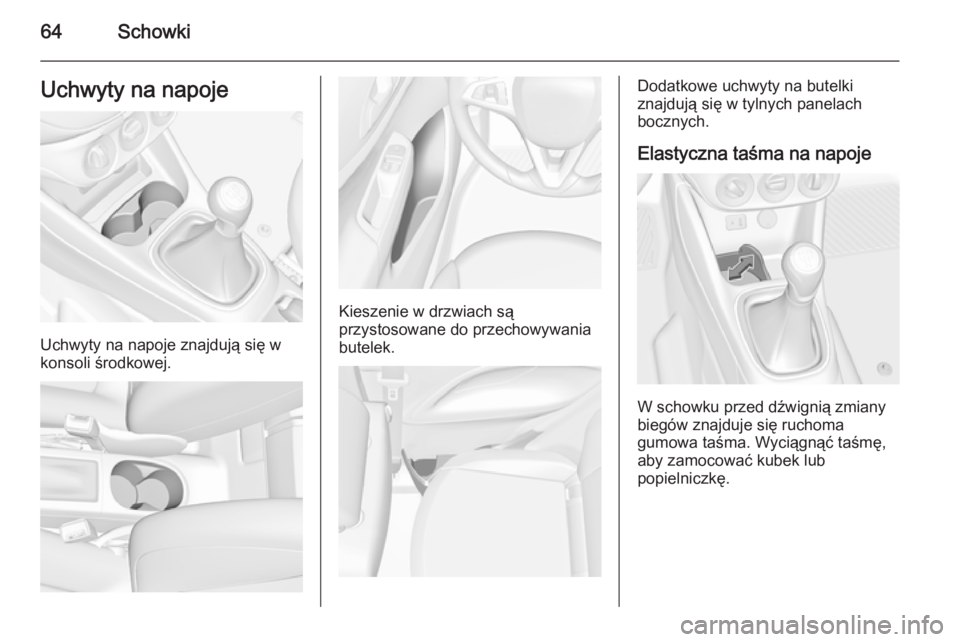

64SchowkiUchwyty na napoje
Uchwyty na napoje znajdują się w
konsoli środkowej.
Kieszenie w drzwiach są
przystosowane do przechowywania
butelek.
Dodatkowe uchwyty na butelki
znajdują się w tylnych panelach
bocznych.
Elastyczna taśma na napoje
W schowku przed dźwignią zmiany
biegów znajduje się ruchoma
gumowa taśma. Wyciągnąć taśmę,
aby zamocować kubek lub
popielniczkę.

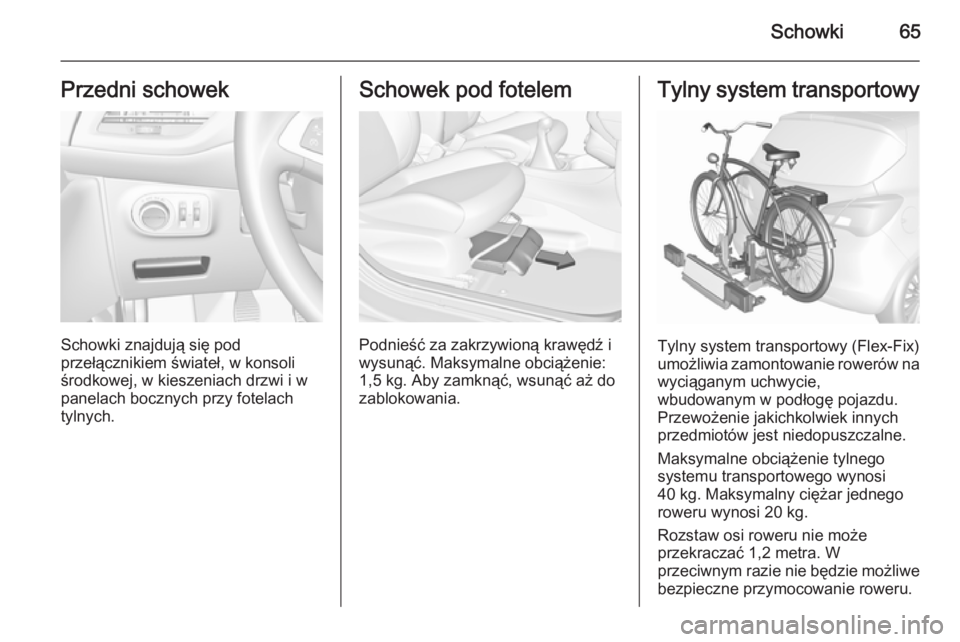

Schowki65Przedni schowek
Schowki znajdują się pod
przełącznikiem świateł, w konsoli
środkowej, w kieszeniach drzwi i w
panelach bocznych przy fotelach
tylnych.
Schowek pod fotelem
Podnieść za zakrzywioną krawędź i
wysunąć. Maksymalne obciążenie:
1,5 kg. Aby zamknąć, wsunąć aż do
zablokowania.
Tylny system transportowy
Tylny system transportowy (Flex-Fix)
umożliwia zamontowanie rowerów na
wyciąganym uchwycie,
wbudowanym w podłogę pojazdu. Przewożenie jakichkolwiek innych
przedmiotów jest niedopuszczalne.
Maksymalne obciążenie tylnego
systemu transportowego wynosi
40 kg. Maksymalny ciężar jednego
roweru wynosi 20 kg.
Rozstaw osi roweru nie może
przekraczać 1,2 metra. W
przeciwnym razie nie będzie możliwe bezpieczne przymocowanie roweru.

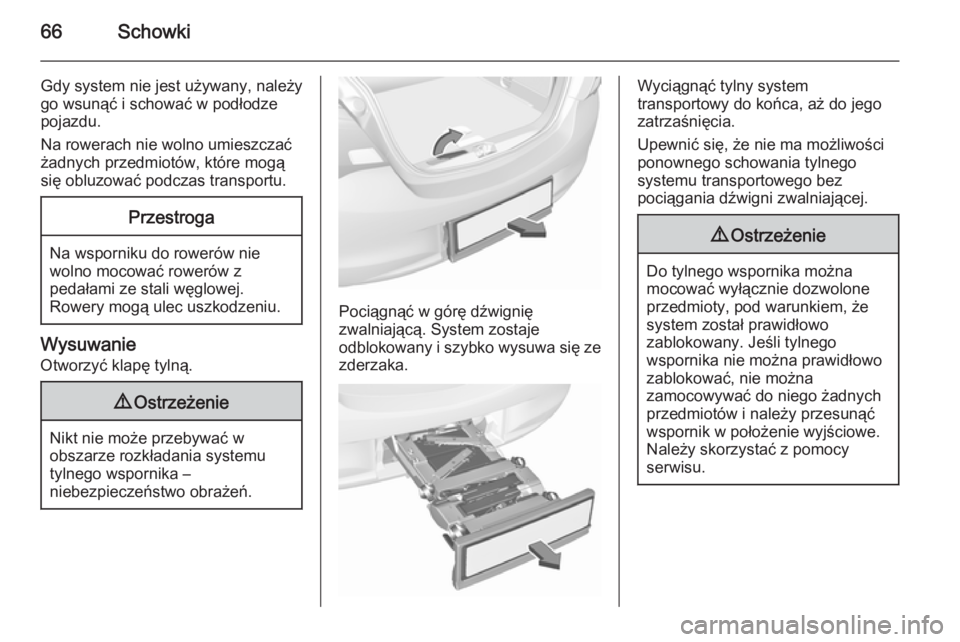

66Schowki
Gdy system nie jest używany, należy
go wsunąć i schować w podłodze
pojazdu.
Na rowerach nie wolno umieszczać
żadnych przedmiotów, które mogą
się obluzować podczas transportu.Przestroga
Na wsporniku do rowerów nie wolno mocować rowerów z
pedałami ze stali węglowej.
Rowery mogą ulec uszkodzeniu.
Wysuwanie
Otworzyć klapę tylną.
9 Ostrzeżenie
Nikt nie może przebywać w
obszarze rozkładania systemu
tylnego wspornika –
niebezpieczeństwo obrażeń.
Pociągnąć w górę dźwignię
zwalniającą. System zostaje
odblokowany i szybko wysuwa się ze
zderzaka.
Wyciągnąć tylny system
transportowy do końca, aż do jego zatrzaśnięcia.
Upewnić się, że nie ma możliwości
ponownego schowania tylnego
systemu transportowego bez
pociągania dźwigni zwalniającej.9 Ostrzeżenie
Do tylnego wspornika można
mocować wyłącznie dozwolone
przedmioty, pod warunkiem, że
system został prawidłowo
zablokowany. Jeśli tylnego
wspornika nie można prawidłowo
zablokować, nie można
zamocowywać do niego żadnych
przedmiotów i należy przesunąć
wspornik w położenie wyjściowe.
Należy skorzystać z pomocy
serwisu.

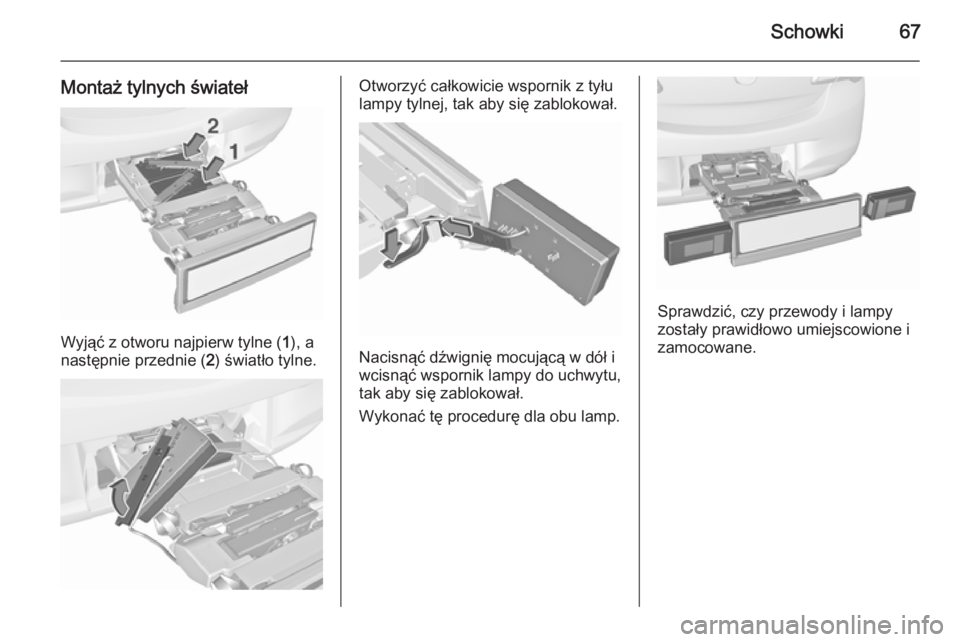

Schowki67
Montaż tylnych świateł
Wyjąć z otworu najpierw tylne (1), a
następnie przednie ( 2) światło tylne.
Otworzyć całkowicie wspornik z tyłu
lampy tylnej, tak aby się zablokował.
Nacisnąć dźwignię mocującą w dół i
wcisnąć wspornik lampy do uchwytu, tak aby się zablokował.
Wykonać tę procedurę dla obu lamp.
Sprawdzić, czy przewody i lampy
zostały prawidłowo umiejscowione i
zamocowane.

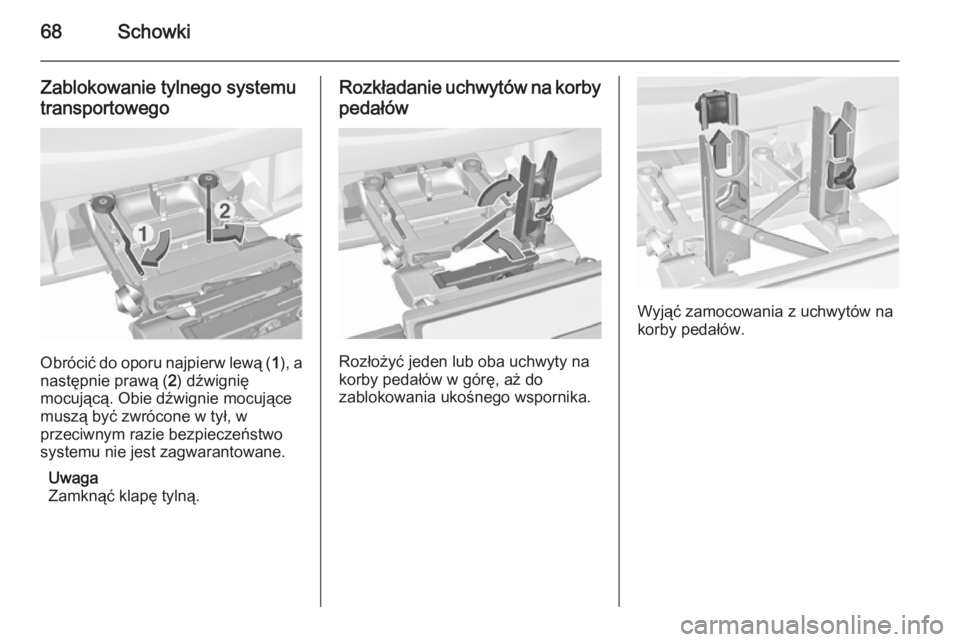

68Schowki
Zablokowanie tylnego systemutransportowego
Obrócić do oporu najpierw lewą ( 1), a
następnie prawą ( 2) dźwignię
mocującą. Obie dźwignie mocujące muszą być zwrócone w tył, w
przeciwnym razie bezpieczeństwo
systemu nie jest zagwarantowane.
Uwaga
Zamknąć klapę tylną.
Rozkładanie uchwytów na korby
pedałów
Rozłożyć jeden lub oba uchwyty na
korby pedałów w górę, aż do
zablokowania ukośnego wspornika.
Wyjąć zamocowania z uchwytów na
korby pedałów.

Schowki69
Przygotowanie tylnego systemu
transportowego do przewożenia roweru
Nacisnąć dźwignię zwalniającą i
wysunąć uchwyty na koła.
Nacisnąć dźwignię zwalniającą na
uchwycie paska i wyjąć go.
Przygotowanie roweru do
zamocowania
Uwaga
Maksymalna szerokość korby
pedału wynosi 38,3 mm, a
maksymalna głębokość 14,4 mm.
Obrócić lewy pedał (niepołączony z
kołem łańcuchowym) tak, aby ustawić go pionowo w dół. Pedał na lewej
korbie musi być ustawiony poziomo.
Przednie koło roweru z przodu musi
znajdować się po lewej stronie.
Przednie koło roweru z tyłu musi
znajdować się po prawej stronie.

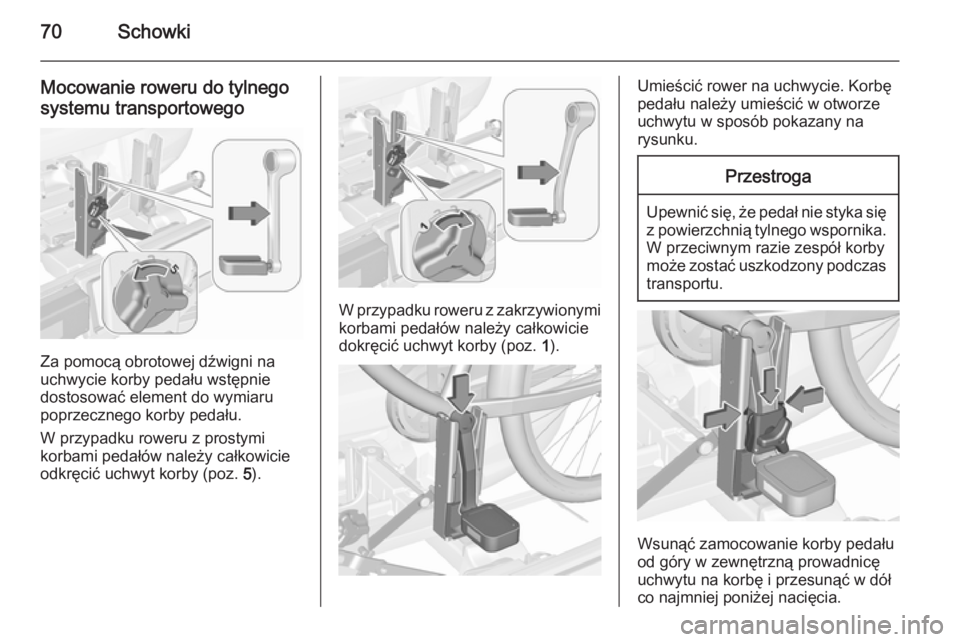

70Schowki
Mocowanie roweru do tylnego
systemu transportowego
Za pomocą obrotowej dźwigni na
uchwycie korby pedału wstępnie
dostosować element do wymiaru
poprzecznego korby pedału.
W przypadku roweru z prostymi
korbami pedałów należy całkowicie
odkręcić uchwyt korby (poz. 5).
W przypadku roweru z zakrzywionymi
korbami pedałów należy całkowicie
dokręcić uchwyt korby (poz. 1).
Umieścić rower na uchwycie. Korbę
pedału należy umieścić w otworze uchwytu w sposób pokazany na
rysunku.Przestroga
Upewnić się, że pedał nie styka się z powierzchnią tylnego wspornika.
W przeciwnym razie zespół korby
może zostać uszkodzony podczas transportu.
Wsunąć zamocowanie korby pedału
od góry w zewnętrzną prowadnicę
uchwytu na korbę i przesunąć w dół
co najmniej poniżej nacięcia.
