2015.75 OPEL CORSA Instrukcja obsługi (in Polish)

Pielęgnacja samochodu223
W przypadku uszkodzonej żarówki o
długiej żywotności należy
skontaktować się z warsztatem.
Światła tylne
1. Odłączyć osłonę w przestrzeni bagażowej po odpowiedniej
stronie i wyjąć ją.
2. Odkręcić dłonią obydwie plastikowe nakrętki od wewnątrz.
3. Ostrożnie wysunąć zespół światła
z otworów i wyjąć.
4. Nacisnąć zaczepy i wyjąć oprawę
żarówek z zespołu światła.

224Pielęgnacja samochodu
5. Wyjąć żarówkę, wciskając jąlekko w oprawkę i obracając w
lewo:
Światło tylne/światło
hamowania 1
Kierunkowskaz 2
6. Włożyć żarówkę do zespołu świateł tylnych i obrócić w prawo.
Zamocować zespół światła,
umieszczając kołki mocujące w
otworach nadwozia i dokręcając
plastikowe nakrętki od strony
przestrzeni bagażowej.
Zamknąć i zablokować osłonę.
Światło cofania/tylne światło
przeciwmgielne Światło cofania znajduje się w
prawym zespole świateł w tylnej
klapie, a tylne światło przeciwmgielne
– w lewym zespole świateł w tylnej
klapie.
Opis wymiany żarówek jest taki sam dla obu świateł.
1. Odkręcić wkręt w tylnej klapie.
2. Przesunąć nieco zespół świateł w
kierunku do zewnątrz, a
następnie wyciągnąć z tylnej
klapy.
3. Wyjąć oprawkę żarówki, obracając ją.

Pielęgnacja samochodu225
4. Wyjąć żarówkę, wciskając jąlekko w oprawkę i obracając w
lewo. Wymienić żarówkę na
nową.
5. Włożyć oprawkę żarówki do zespołu i obrócić, aby jązamocować.
6. Zamocować zespół świateł w tylnej klapie i dokręcić wkrętem.
Kierunkowskazy boczne
Aby wymienić żarówkę, należy zdjąć
obudowę lampy:
1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.
2. Obrócić żarówkę w lewo i wyjąć z
obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.

226Pielęgnacja samochodu
4. Założyć oprawkę i obrócić wprawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Centralne, wysoko
zamontowane światło
hamowania
Wymianę świateł LED przeprowadzić
w warsztacie.
Oświetlenie tablicy
rejestracyjnej1. Wsunąć śrubokręt w otwór w obudowie, a następnie przesunąć
go w bok w celu zwolnienia
sprężyny.
2. Wysunąć lampę w dół, uważając, aby nie ciągnąć za przewód.
3. Wyjąć oprawkę żarówki zobudowy lampy, obracając ją w
lewo.
4. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
5. Włożyć oprawkę żarówki do obudowy lampy i obrócić w prawo.
6. Włożyć lampę do zderzaka i zatrzasnąć.

Pielęgnacja samochodu227Oświetlenie wnętrzaOświetlenie wnętrza, lampki do
czytania Wymianę żarówek przeprowadzić w
warsztacie.
Oświetlenie przestrzeni
bagażowej
Wymianę żarówek przeprowadzić w
warsztacie.
Lampki sufitowe
Wymianę żarówek przeprowadzić w
warsztacie.
Podświetlenie wskaźników Wymianę żarówek przeprowadzić w
warsztacie.Instalacja elektryczna
Bezpieczniki
Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się dwie
skrzynki bezpieczników:
■ w lewej części komory silnika, z przodu
■ w wersji z kierownicą po lewej stronie za przełącznikiem świateł, aw wersji z kierownicą po prawej
stronie za schowkiem w desce rozdzielczej
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
W samochodzie zastosowano różne
rodzaje bezpieczników.

228Pielęgnacja samochodu
Zależnie od typu, przepalony
bezpiecznik można rozpoznać po
stopionym druciku. Przed instalacją
nowego bezpiecznika należy usunąć przyczynę usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.
Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.
Założyć szczypce do wymiany
bezpieczników na bezpiecznik od
góry i wyciągnąć bezpiecznik.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odczepić pokrywę i odchylić do oporu
do góry. Zdjąć pokrywę pionowo w
górę.

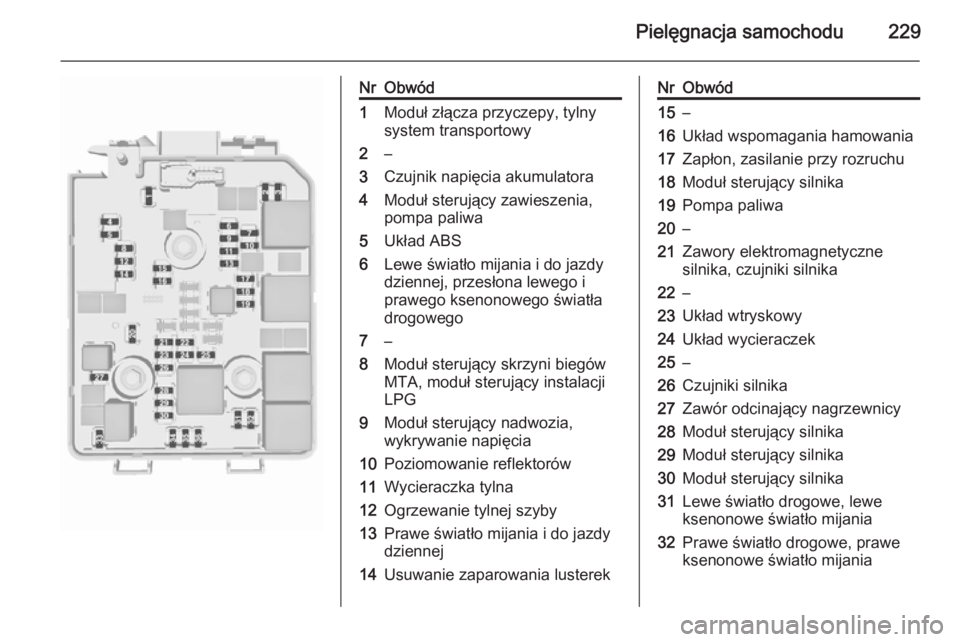

Pielęgnacja samochodu229
NrObwód1Moduł złącza przyczepy, tylny
system transportowy2–3Czujnik napięcia akumulatora4Moduł sterujący zawieszenia,
pompa paliwa5Układ ABS6Lewe światło mijania i do jazdy
dziennej, przesłona lewego i
prawego ksenonowego światła
drogowego7–8Moduł sterujący skrzyni biegów
MTA, moduł sterujący instalacji
LPG9Moduł sterujący nadwozia,
wykrywanie napięcia10Poziomowanie reflektorów11Wycieraczka tylna12Ogrzewanie tylnej szyby13Prawe światło mijania i do jazdy
dziennej14Usuwanie zaparowania lusterekNrObwód15–16Układ wspomagania hamowania17Zapłon, zasilanie przy rozruchu18Moduł sterujący silnika19Pompa paliwa20–21Zawory elektromagnetyczne
silnika, czujniki silnika22–23Układ wtryskowy24Układ wycieraczek25–26Czujniki silnika27Zawór odcinający nagrzewnicy28Moduł sterujący silnika29Moduł sterujący silnika30Moduł sterujący silnika31Lewe światło drogowe, lewe
ksenonowe światło mijania32Prawe światło drogowe, prawe
ksenonowe światło mijania

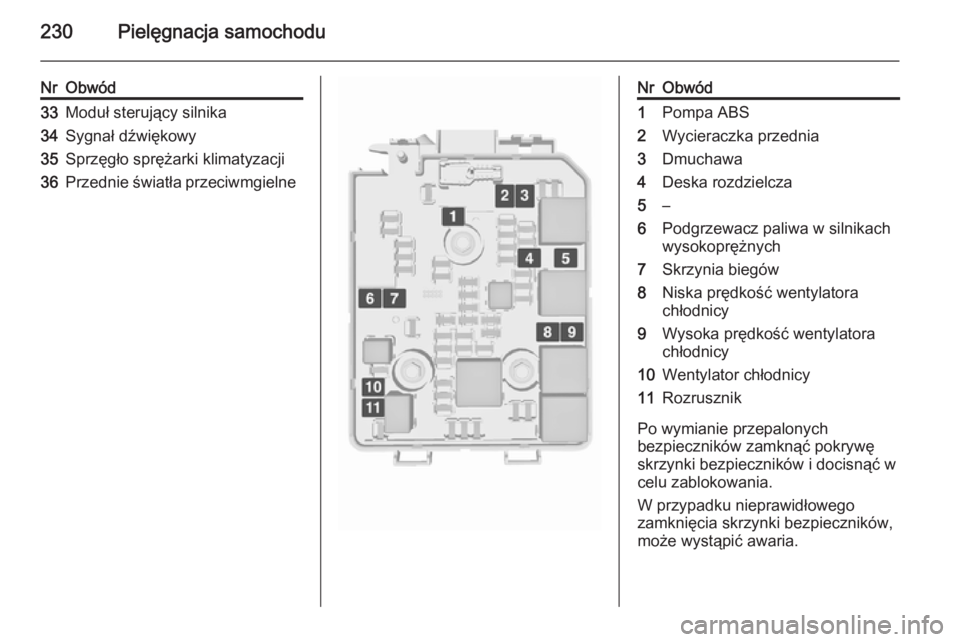

230Pielęgnacja samochodu
NrObwód33Moduł sterujący silnika34Sygnał dźwiękowy35Sprzęgło sprężarki klimatyzacji36Przednie światła przeciwmgielneNrObwód1Pompa ABS2Wycieraczka przednia3Dmuchawa4Deska rozdzielcza5–6Podgrzewacz paliwa w silnikach
wysokoprężnych7Skrzynia biegów8Niska prędkość wentylatora
chłodnicy9Wysoka prędkość wentylatora
chłodnicy10Wentylator chłodnicy11Rozrusznik
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.
