2015.5 Peugeot Boxer display

67
boxer_de_Chap03_Ergo-et-confort_ed01-2015
interne uhr einstellen
Stellen Sie die Uhrzeit auf dem Bedienfeld ein,
bevor Sie die Zeitschaltuhr zum zeitversetzten
Einschalten der Heizung programmieren.Drücken Sie auf die Taste "set" und
halten Sie sie gedrückt.
Das Display und die Kontrollleuchte
der Uhrzeit leuchten auf.
Betätigen Sie innerhalb von zehn Sekunden
eine der Einstelltasten, bis die genaue Uhrzeit
angezeigt wird:
-

">"
um die Uhr vorzustellen,
oder
-

"<"
um die Uhr zurückzustellen.
uhrzeit ablesen
Pr
O
gr
AMM
i
E
r
BA
r
E
S
TA
n
D
h
E
i
Z
ung
Wenn Ihr Fahrzeug mit einer eigenständigen,
programmierbaren Standheizung ausgerüstet
ist, bringt diese den Motor schrittweise auf eine
Temperatur, bei der er sich leichter starten lässt.
Mit einer integrierten Zeitschaltuhr lässt sich die
Einschaltzeit der Heizung programmieren. Der
Innenraum wird schneller erwärmt. Anzeige der Uhrzeit

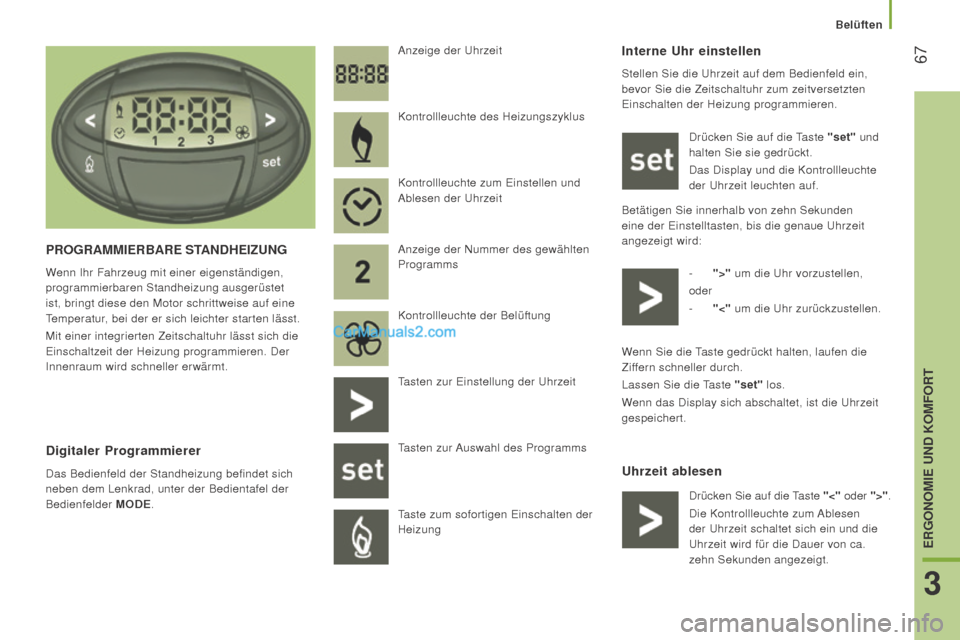

Digitaler Programmierer
Das Bedienfeld der Standheizung befindet sich
neben dem Lenkrad, unter der Bedientafel der
Bedienfelder
MODE. Kontrollleuchte des Heizungszyklus
Kontrollleuchte zum Einstellen und
Ablesen der Uhrzeit
Anzeige der Nummer des gewählten
Programms
Kontrollleuchte der Belüftung
Tasten zur Einstellung der Uhrzeit
Tasten zur Auswahl des Programms
Taste zum sofortigen Einschalten der
Heizung
Wenn Sie die Taste gedrückt halten, laufen die
Ziffern schneller durch.
Lassen Sie die Taste "set" los.
Wenn das Display sich abschaltet, ist die Uhrzeit
gespeichert.
Drücken Sie auf die Taste "<" oder ">".
Die Kontrollleuchte zum Ablesen
der Uhrzeit schaltet sich ein und die
Uhrzeit wird für die Dauer von ca.
zehn Sekunden angezeigt.
Belüften
3
ErgOnOMiE unD KOMfOrT

68
boxer_de_Chap03_Ergo-et-confort_ed01-2015

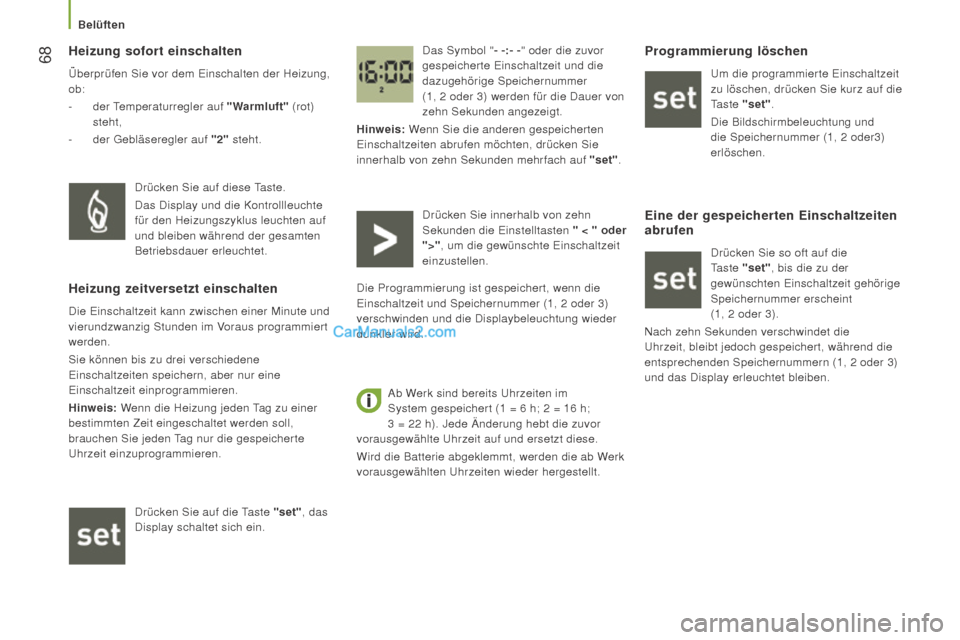

heizung sofort einschalten
Überprüfen Sie vor dem Einschalten der Heizung,
ob:
-
der T
emperaturregler auf "Warmluft" (rot)
steht,
-

der Gebläseregler auf
"2" steht. Das Symbol "- -:- -" oder die zuvor
gespeicherte Einschaltzeit und die
dazugehörige Speichernummer

(1, 2
oder 3) werden für die Dauer von
zehn Sekunden angezeigt.
h

inweis: Wenn Sie die anderen gespeicherten
Einschaltzeiten abrufen möchten, drücken Sie
innerhalb von zehn Sekunden mehrfach auf "set".
Drücken Sie auf diese Taste.
Das Display und die Kontrollleuchte
für den Heizungszyklus leuchten auf
und bleiben während der gesamten
Betriebsdauer erleuchtet.
heizung zeitversetzt einschalten
Die Einschaltzeit kann zwischen einer Minute und
vierundzwanzig Stunden im Voraus programmiert
werden.
Sie können bis zu drei verschiedene
Einschaltzeiten speichern, aber nur eine
Einschaltzeit einprogrammieren.
h

inweis: Wenn die Heizung jeden Tag zu einer
bestimmten Zeit eingeschaltet werden soll,
brauchen Sie jeden Tag nur die gespeicherte
Uhrzeit einzuprogrammieren.
Drücken Sie auf die Taste "set", das
Display schaltet sich ein. Drücken Sie innerhalb von zehn
Sekunden die Einstelltasten
" < " oder
">", um die gewünschte Einschaltzeit
einzustellen.
Die Programmierung ist gespeichert, wenn die
Einschaltzeit und Speichernummer (1, 2 oder 3)
verschwinden und die Displaybeleuchtung wieder
dunkler wird.
Ab Werk sind bereits Uhrzeiten im
System gespeichert (1
= 6 h; 2 = 16 h;
3
= 22 h). Jede Änderung hebt die zuvor
vorausgewählte Uhrzeit auf und ersetzt diese.
Wird die Batterie abgeklemmt, werden die ab Werk
vorausgewählten Uhrzeiten wieder hergestellt.
Programmierung löschen
Um die programmierte Einschaltzeit
zu löschen, drücken Sie kurz auf die
Taste "set".
Die Bildschirmbeleuchtung und
die Speichernummer (1, 2
oder3)
erlöschen.
Eine der gespeicherten Einschaltzeiten
abrufen
Drücken Sie so oft auf die
Taste "set", bis die zu der
gewünschten Einschaltzeit gehörige
Speichernummer erscheint
(1, 2
oder 3).
Nach zehn Sekunden verschwindet die
Uhrzeit, bleibt jedoch gespeichert, während die
entsprechenden Speichernummern (1, 2
oder 3)
und das Display erleuchtet bleiben.
Belüften

69
boxer_de_Chap03_Ergo-et-confort_ed01-2015
Lassen Sie die Standheizung
mindestens einmal im Jahr zu Beginn
des Winters überprüfen. Wartungs- und
Reparaturarbeiten dürfen nur von Vertretern
des PEUGEOT-Händlernetzes oder von einer
qualifizierten Fachwerkstatt durchgeführt werden.
Verwenden Sie nur Originalersatzteile.
heizung ausschalten
Im Fall des zeitversetzten Einschaltens der
Heizung, schaltet sich die Heizung automatisch am
Ende der programmierten Betriebsdauer ab.
Was Sie beachten sollten
Um Vergiftungs- und Erstickungsrisiken zu
vermeiden, darf die Standheizung - auch kurzfristig -
nicht in geschlossenen Räumen wie Garagen oder
Werkstätten betrieben werden, wenn diese nicht
über eine Absaugvorrichtung für Abgase verfügen,
Die Standheizung schaltet sich aus, wenn die
Spannung der Batterie zu schwach ist, um das
Starten des Fahrzeugs zu gewährleisten.
Die Standheizung wird mit dem Kraftstoff aus dem
Fahrzeugtank versorgt.
Vergewissern Sie sich, dass die Tankanzeige nicht
auf Reserve steht. Die Umgebungstemperatur der Heizung darf 120°C
nicht überschreiten. Eine höhere Temperatur
(z.B. bei Einbrennlackierung) könnte zu einer
Beschädigung von elektronischen Bauteilen
führen.
Die Standheizung ist mit einem Wärmebegrenzer,
der den Betrieb bei Überhitzung des Motors durch
einen Mangel an Kühlflüssigkeit unterbricht. Prüfen
Sie die Füllstände und füllen gegebenenfalls Sie
Kühlflüssigkeit nach und beachten Sie dabei die
Hinweise in der Rubrik "Kontrollen - Füllstände".
Drücken Sie dann die Programmwähltaste, bevor
Sie die Heizung wieder einschalten.

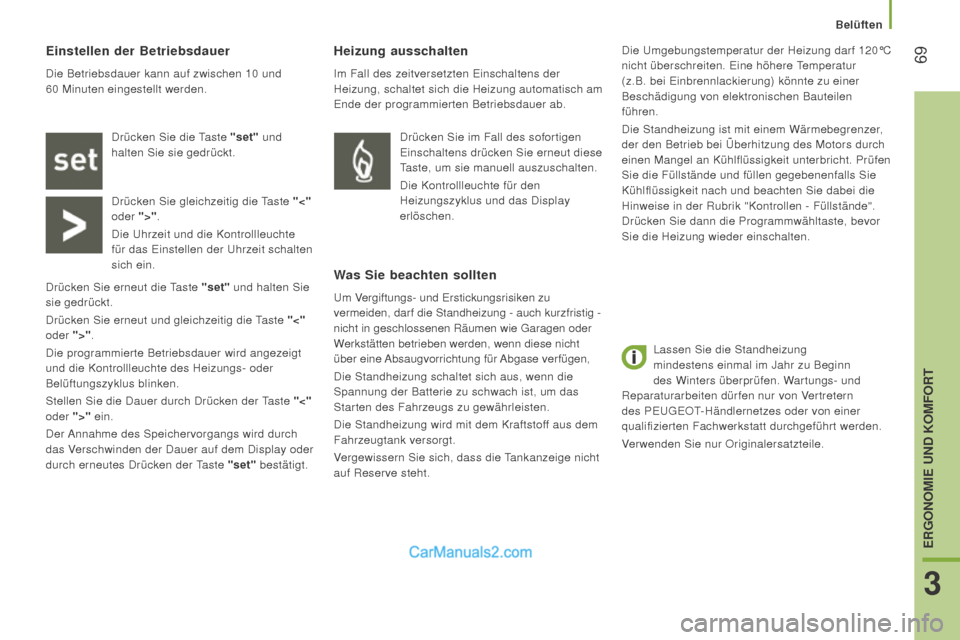

Einstellen der Betriebsdauer
Die Betriebsdauer kann auf zwischen 10 und
60 Minuten eingestellt werden.
Drücken Sie die Taste "set" und
halten Sie sie gedrückt.
Drücken Sie gleichzeitig die Taste "<"
oder ">".
Die Uhrzeit und die Kontrollleuchte
für das Einstellen der Uhrzeit schalten
sich ein.
Drücken Sie erneut die Taste "set" und halten Sie
sie gedrückt.
Drücken Sie erneut und gleichzeitig die Taste "<"
oder ">".
Die programmierte Betriebsdauer wird angezeigt
und die Kontrollleuchte des Heizungs- oder
Belüftungszyklus blinken.
Stellen Sie die Dauer durch Drücken der Taste "<"
oder ">" ein.
Der Annahme des Speichervorgangs wird durch
das Verschwinden der Dauer auf dem Display oder
durch erneutes Drücken der Taste "set" bestätigt. Drücken Sie im Fall des sofortigen
Einschaltens drücken Sie erneut diese
Taste, um sie manuell auszuschalten.
Die Kontrollleuchte für den
Heizungszyklus und das Display
erlöschen.
Belüften
3
ErgOnOMiE unD KOMfOrT

133
boxer_de_Chap07_Verifications_ed01-2015
funktionsstörung
Bei anhaltender Anzeige dieser Warnmeldung,
diese bitte keinesfalls ignorieren; die
Warnmeldung weist auf eine Funktionsstörung von
Auspuffanlage
/ Partikelfilter hin.
Lassen Sie die Anlage bei einem Vertragspartner
von PEUGEOT oder in einer qualifizierten
Fachwerkstatt überprüfen.
Bei Verstopfungsgefahr erscheint
eine Meldung auf dem Display
des Kombiinstrumentes, ein
Signalton erklingt und die Service-
Kontrollleuchte wird eingeschaltet.
Sättigung /
r
egenerierung
Aufgrund der erhöhten Temperatur an der
Auspuffanlage, die auf den normalen Betrieb
des Partikelfilters zurückzuführen ist, sollten Sie
Ihr Fahrzeug nicht über entflammbaren Materialien
parken (Gras, trockene Blätter, Tannennadeln, ...),
um jegliche Brandgefahr zu vermeiden.

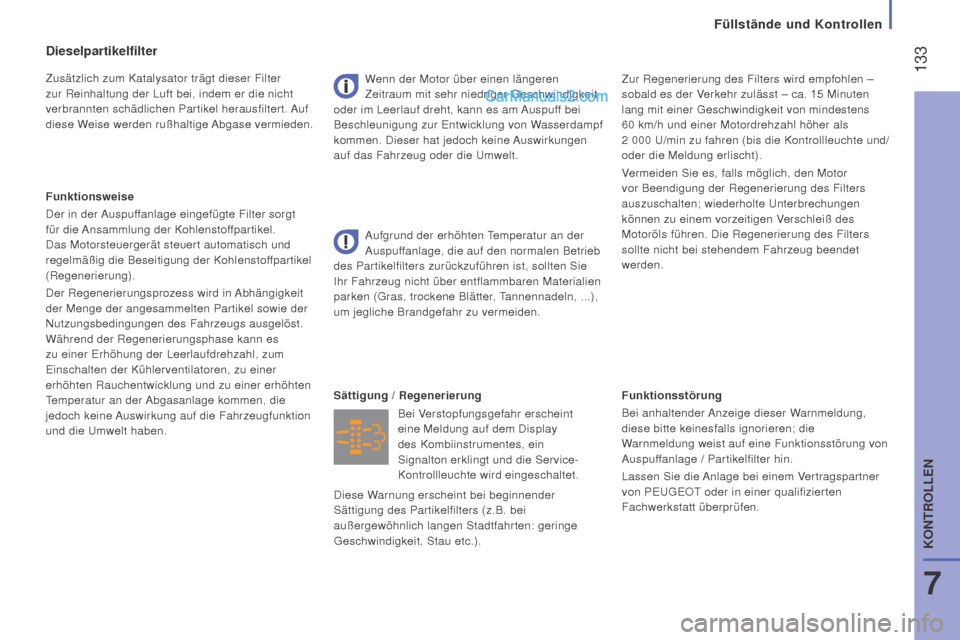

Dieselpartikelfilter
Zusätzlich zum Katalysator trägt dieser Filter
zur Reinhaltung der Luft bei, indem er die nicht
verbrannten schädlichen Partikel herausfiltert. Auf
diese Weise werden rußhaltige Abgase vermieden.
f

unktionsweise
Der in der Auspuffanlage eingefügte Filter sorgt
für die Ansammlung der Kohlenstoffpartikel.
Das Motorsteuergerät steuert automatisch und
regelmäßig die Beseitigung der Kohlenstoffpartikel
(Regenerierung).
Der Regenerierungsprozess wird in Abhängigkeit
der Menge der angesammelten Partikel sowie der
Nutzungsbedingungen des Fahrzeugs ausgelöst.
Während der Regenerierungsphase kann es
zu einer Erhöhung der Leerlaufdrehzahl, zum
Einschalten der Kühlerventilatoren, zu einer
erhöhten Rauchentwicklung und zu einer erhöhten
Temperatur an der Abgasanlage kommen, die
jedoch keine Auswirkung auf die Fahrzeugfunktion
und die Umwelt haben. Wenn der Motor über einen längeren
Zeitraum mit sehr niedriger Geschwindigkeit
oder im Leerlauf dreht, kann es am Auspuff bei
Beschleunigung zur Entwicklung von Wasserdampf
kommen. Dieser hat jedoch keine Auswirkungen
auf das Fahrzeug oder die Umwelt. Zur Regenerierung des Filters wird empfohlen –
sobald es der Verkehr zulässt – ca. 15
Minuten
lang mit einer Geschwindigkeit von mindestens
60
km/h und einer Motordrehzahl höher als
2
000 U/min zu fahren (bis die Kontrollleuchte und/
oder die Meldung erlischt).
Vermeiden Sie es, falls möglich, den Motor
vor Beendigung der Regenerierung des Filters
auszuschalten; wiederholte Unterbrechungen
können zu einem vorzeitigen Verschleiß des
Motoröls führen. Die Regenerierung des Filters
sollte nicht bei stehendem Fahrzeug beendet
werden.
Diese Warnung erscheint bei beginnender
Sättigung des Partikelfilters (z.B. bei
außergewöhnlich langen Stadtfahrten: geringe
Geschwindigkeit, Stau etc.).
Füllstände und Kontrollen
7
KONTROLLEN
