2015.5 Peugeot Boxer alarm

28
boxer_de_Chap02_Pret-a-Partir_ed01-2015
Kontroll- bzw. WarnleuchteZustandBedeutung Was tun?
Alarm des
Spurassistenten blinkt in Verbindung
mit einem
akustischen
Warnsignal Überfahren der linken Linie
Lenkrad nach links bzw. rechts drehen, um wieder in der Spur
zu fahren.
Überfahren der rechten Linie
Elektronische
Anlasssperre leuchtet
Der Zündschüssel wurde nicht
erkannt,
Anfahren nicht möglich Anderen Schlüssel verwenden und den defekten Schlüssel von
einem Vertreter des PEUGEOT.-Händlernetzes überprüfen lassen.
Siehe Rubrik "Startbereit - Türen".
leuchtet ca.
10
Sekunden beim
Einschalten der
Zündung Alarm ausgelöst
Schlösser von einem Vertreter des PEUGEOT-Händlernetzes
oder durch eine qualifizierte Fachwerkstatt überprüfen lassen.
Wasser im Diesel-
Kraftstofffilter leuchtet in
Verbindung mit
einer Meldung in der
Anzeige
Wasser im Kraftstofffilter
Filter von einem Verteter des PEUGEOT-Händlernetzes oder
durch eine qualifizierte Fachwerkstatt.
Siehe Rubrik "Kontrollen - Füllstände und Kontrollen".
Additiv AdBlue
®
leuchtet, blinkt dann
in Verbindung mit
einer Meldung in der
Anzeige Verringerung der Fahrreichweite Füllen Sie das Additiv AdBlue® rasch auf.
Warten Sie nicht ab, bis die Reichweite 0 km beträgt - Sie
können den Motor dann nicht wieder anlassen!
Rubrik "Kontrollen - Additiv AdBlue
® ".
Kraftstoffreserve leuchtet, Zeiger im
roten Bereich E
angebrochene Kraftstoffreserve Möglichst bald tanken. Die Kraftstoffreserve ist ein variabler
Wert, da sie vom Fahrstil, vom Straßenprofil, von der seit dem
Aufleuchten der Reserveleuchte vergangenen Zeit und der
zurückgelegten Entfernung abhängig ist.
blinkt Funktionsstörung des Systems Wenden Sie sich an einen Vertreter des PEUGEOT
-Händlernetzes oder an eine qualifizierte Fachwerkstatt.
Bedienungseinheit

105
boxer_de_Chap05_Securite_ed01-2015
WArnung BE i ni C h T BEABS i C h T ig TEM
S P urWEC h SEL
System, das das unbeabsichtigte Überfahren
einer Längsmarkierung auf der Fahrbahn erkennt
(durchgezogene oder unterbrochene Linie).
Eine oben mittig an der Windschutzscheibe
angebrachte Kamera überwacht die Fahrbahn.
Bei einer Spurabweichung des Fahrzeugs wird bei
über 60
km/h ein Alarm ausgelöst.
Der Spurassistent ist vor allem optimal geeignet für
den Einsatz auf Autobahnen und Schnellstraßen.
Ausschalten
- Drücken Sie auf diesen Schalter , um das
System zu deaktivieren; die Kontrollleuchte
leuchtet.
Der Betriebszustand bleibt beim Ausschalten der
Zündung gespeichert.
Einschalten
- Drücken Sie auf den Schalter , um das System
zu reaktivieren; die Kontrollleuchte erlischt.
Die beiden Kontrollleuchten des Kombiinstruments
bleiben bis zu 60
km/h eingeschaltet.
Erkennung
Bei einer Abweichung von der Fahrbahn
erfolgt die Warnung erfolgt durch eine Leuchte
am Kombiinstrument und die Ausgabe eines
Warnsignals:
funktionsstörung
Bei einer Funktionsstörung leuchtet
die Kontrollleuchte, ein Warnsignal
ertönt und eine Meldung am Bildschirm
bestätigt die Störung.
Lassen Sie das System von einem
Vertreter des PEUGEOT-Händlernetzes oder durch
eine qualifizierte Fachwerkstatt überprüfen.
Er entbindet den Fahrer jedoch grundsätzlich
nicht von seiner Aufmerksamkeit. -

Blinken der linken Leuchte bei

Spurabweichung nach links,
Beim Betätigen des Blinkers und noch etwa
20

Sekunden nach dem Ausschalten des Blinkers
wird kein Alarm ausgelöst.
Es kann Alarm ausgelöst werden, wenn eine
Richtungsmarkierung (Pfeil) oder eine von
der Norm abweichende Markierung (Graffiti)
überfahren wird.
Die Erkennung kann behindert werden:
-

wenn die Fahrbahnmarkierungen abgenutzt

sind,
-

wenn Fahrbahnmarkierung und Straßenbelag

nur wenig kontrastieren. -
Blinken der rechten Leuchte bei

Spurabweichung nach rechts.
5
Fahrsicherheit
SICHERHEIT

109
boxer_de_Chap05_Securite_ed01-2015
Aufprallfestigkeit
Ihr Fahrzeug ist so konzipiert, dass die Wirkung
der bei einem Aufprall auf die Fahrgastzelle
ausgeübten Kräfte auf ein Mindestmaß
begrenzt wird: Die Frontpartie verfügt über
eine Knautschzone und die Vordertüren
wurden verstärkt, um zur Steifigkeit der
Gesamtkonstruktion beizutragen.
Diebstahlschutz
Ihr Fahrzeug besteht in der Kastenwagen-Version
aus zwei Bereichen mit getrennter Verriegelung,
nämlich Führerhaus und Laderaum.
Dadurch lässt sich je nach Nutzungsart entweder
Ihre persönliche Habe oder die transportierte Ware
besser vor fremdem Zugriff schützen.
In manchen Ländern wird serienmäßig oder
als Option eine Alarmanlage mit Rundum- und
Hebeschutz angeboten.Eine detaillierte Beschreibung dieser
Funktionen finden Sie in der Rubrik
"Startbereit - Türen".
Pluspunkte Sicherheit
5
SICHERHEIT

124
boxer_de_Chap06_Accessoires_ed01-2015
WEiTErES ZuBEhÖrDiese auf ihre Zuverlässigkeit und Sicherheit
geprüften und zugelassenen Zubehör- und
Originalteile sind alle für Ihr Fahrzeug geeignet.
Sie können aus einem umfassenden Sortiment an
empfohlenen Teilen und Originalteilen wählen.
Komfort:
Windabweiser, Isotherm-Modul, Duftspender,
Leselampe, Zigarettenanzünder, Aschenbecher,
rutschfeste Halterung, Einparkhilfe hinten...
Schutz:
Fußmatten, Schmutzfänger, Fahrzeugabdeckung,
Schonbezüge, Fensterschutzgitter für hintere
Türen, hintere Türen mit 2 Flügeln und
Sicherheitsriegeln, Lackkorrekturpatches... Sicherheit:
Alarmanlage, Fahrzeugortung, Schneeketten,
Gleitschutzbezug, Kindersitz, Verbandskasten,
Warndreieck, Sicherheitsweste, Feuerlöscher,
Sicherheitsgurt für Haustiere, Gurtschneider /
Nothammer...
Design:
Aluminiumfelgen...
Multimedia:
CD-Player, WLAN on board, halbintegriertes
Navigationssystem, Freisprechanlage,
Fahrassistent, Multimediahalterung hinten, DVD-
Player, Update des Kartenmaterials, mobiles
Navigationssystem, Telefonhalterung, Zubehör für
Digitalradio, Autoradio, 230V-Anschluss...
Transportlösungen:
Anhängerkupplungen, Anhängerkabelsatz
7/13-polig, 7/7-polig, 13-polig, Schutzsets für den
Innenraum, rutschfester Bodenbelag, Schutz für
Radstand, Trennwände, Querträger, Dachträger,
Leiter, Laderolle, Trittplatte für Dachträger...
Einbau eines
f unksenders
Vor dem nachträglichen Einbau eines Funksenders
mit Außenantenne an Ihrem Fahrzeug empfehlen
wir Ihnen, sich an einen PEUGEOT-Vertreter zu
wenden.
Die Vertreter des PEUGEOT-Händlernetzes
können Sie über die Eigenschaften der
Funksender informieren (Frequenzband, maximale
Sendeleistung, Antennenposition, spezielle
Einbauvoraussetzungen), die gemäß der Richtlinie
über die elektromagnetische Verträglichkeit von
Kraftfahrzeugen (2004/104/EG) eingebaut werden
können.
Der Einbau eines nicht von Automobiles
PEUGEOT empfohlenen elektrischen
Geräts oder Zubehörteils kann zu einer
Betriebsstörung in der elektronischen Anlage Ihres
Fahrzeugs führen.
Wir bitten Sie, dies zur Kenntnis zu nehmen
und empfehlen Ihnen, sich an einen Vertreter
Ihrer Marke zu wenden, der Ihnen gerne die
empfohlenen Geräte oder Zubehörteile zeigt.
Je nach Bestimmungsland ist es


Vorschrift, Sicherheitsweste, Warndreieck,
Ersatzglühlampen und Blutalkoholtester im
Fahrzeug mitzuführen.
Um jede Behinderung unter dem Pedalwerk
zu vermeiden:
-
achten Sie darauf, dass die Fußmatte richtig

liegt und befestigt ist
-

legen Sie niemals mehrere Matten

übereinander
Ausrüstung

139
boxer_de_Chap07_Verifications_ed01-2015
funktionsstörung des SCr-Systems
Die Kontrollleuchte der
Motorselbstdiagnose leuchtet auf.
Bei jedem Einschalten der Zündung
bestätigen ein akustisches Signal
und eine Meldung einen Fehler des
Emissionsschutzsystems.
Handelt es sich um eine vorübergehende Störung,
wird der Alarm wieder ausgeblendet, sobald die
Emissionswerte wieder im Toleranzbereich liegen.
f
untionsstörung bestätigt
Zusätzlich zu den vorherigen Signalen wird
die Reichweite in Kilometern (Meilen) im
Kombiinstrument angezeigt.
Die Warnung wird alle 30
Sekunden mit
Aktualisierung der Reichweite wiederholt.
Wenden Sie sich schnellstmöglich an einen
Vertreter des PEUGEOT-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.
Es besteht die Gefahr, dass Sie das Fahrzeug
nicht mehr starten können. Anlasssperre nach 400
km (250 Meilen)
Erkennung
Bei jedem Anlassversuch wird die
Warnung aktiviert und die Meldung
"Starten untersagt" angezeigt.
Bleiben allerdings nach 50
gefahrenen
Kilometern (30
Meilen) die Warnung und die
Kontrollleuchte kontinuierlich eingeschaltet, so ist
die Funktionsstörung bestätigt.
Nach 400

ab dieser Bestätigung gefahrenen
Kilometern (200
Meilen), wird automatisch eine
Wegfahrsperre aktiviert.
Wenden Sie sich schnellstmöglich an einen
Vertreter des PEUGEOT-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.
Additiv AdBlue®
7
KONTROLLEN

144
boxer_de_Chap08_Aide-Rapide_ed01-2015
Das Vorhandensein dieses Aufklebers,
insbesondere beim STOP & START-System,
weist auf die Verwendung einer bleihaltigen
12V-Batterie mit spezieller Technologie und
speziellen Eigenschaften hin. Der Austausch oder
das Abklemmen dieser Batterie ist ausschließlich
durch einen PEUGEOT-Vertragspartner oder eine
qualifizierte Fachwerkstatt vorzunehmen.
Nach dem Wiedereinbau der Batterie durch
das PEUGEOT-Händlernetz oder durch eine
qualifizierte Fachwerkstatt ist das STOP &
START-System erst nach einem kontinuierlichen
Stillstand des Fahrzeugs, dessen Dauer (bis zu
ca. 8

Stunden) von den klimatischen Verhältnissen
und dem Batterieladezustand abhängt, wieder
aktiv.
Bei einem längeren Stillstand des Fahrzeugs
von mehr als einem Monat empfiehlt es sich,
die (-) Klemme der Batterie abzuklemmen.
Die Beschreibung des Ladeverfahrens der Batterie
dient nur Informationszwecken.
Wenn die Batterie längere Zeit abgeklemmt war,
müssen folgende Funktionen gegebenenfalls
reinitialisiert werden:
-

die Einstellungen der

Anzeige (Datum,
Uhrzeit, Sprache, Einheit für Entfernung und
Temperatur),
-

die Sender des

Autoradios,
-

die Zentralverriegelung.
Bestimmte Einstellungen werden gelöscht und


müssen erneut vorgenommen werden. Wenden Sie
sich an das PEUGEOT-Händlernetz oder an eine
qualifizierte Fachwerkstatt.
Wenn Ihr Fahrzeug mit einem Fahrtenschreiber
oder einer Alarmanlage ausgerüstet ist, empfiehlt
es sich, die (-) Klemme der Batterie (unter dem
Bodenblech auf der linken Seite im Führerhaus)
bei einer Standzeit von mehr als 5

T

agen
abzuklemmen.
Batterie entladen

146
boxer_de_Chap08_Aide-Rapide_ed01-2015
SicherungenA (Ampere)
Abgesicherter Stromkreis
12 7,5Abblendlicht rechts
13 7,5Abblendlicht links
31 5Relais der Steuereinheit Motorraum - Relais der Steuereinheit Armaturenbrett (+ Schlüssel)
32 7,5Beleuchtung Fahrgastraum (+ Batterie)
33 7,5Kontrollsensor der Batterie für die Version STOP & START (+ Batterie)
34 7,5Beleuchtung Fahrgastraum Minibus - Warnblinkanlage
36 10Autoradio - Schalter Klimaanlage - Alarm - Fahrtenschreiber- Steuereinheit Batterieschalter - Progammierer \
Zusatzheizung
(+ Batterie)
37 7,5Kontaktschalter Bremsleuchten - Dritte Bremsleuchte - Kombiinstrument (\
+ Schlüssel)
38 20Zentralverriegelung der Türen (+ Batterie)
42 5Steuergerät und Sensor ABS - Sensor ASR - Sensor DSC - Kontaktschalter Bremsleuchten
43 20Motor Frontscheibenwischer (+ Schlüssel)
47 20Motor Fensterheber Fahrerseite
48 20Motor Fensterheber Beifahrerseite
49 5Steuereinheit Einparkhilfe - Autoradio - Schalter am Lenkrad - Mittel- und Seitenschalterleiste - zus\
ätzliche Schalterleiste -
Steuereinheit Batterieschalter (+ Schlüssel)
50 7,5Steuereinheit Airbags und Gurtstraffer
51 5Fahrtenschreiber - Steuereinheit Servolenkung - Klimaanlage - Rücklic\
ht - Wassersensor Dieselfilter - Durchflusssensor

(+ Schlüssel)
53 7,5Kombiinstrument (+ Batterie)
89 -Nicht belegt
90 7,5Fernlicht links
91 7,5Fernlicht rechts
92 7,5Nebelscheinwerfer links
93 7,5Nebelscheinwerder rechts
Sicherung durchgebrannt

221
boxer_de_Chap10a_Autoradio_Fiat-tactile-1_ed01-2015

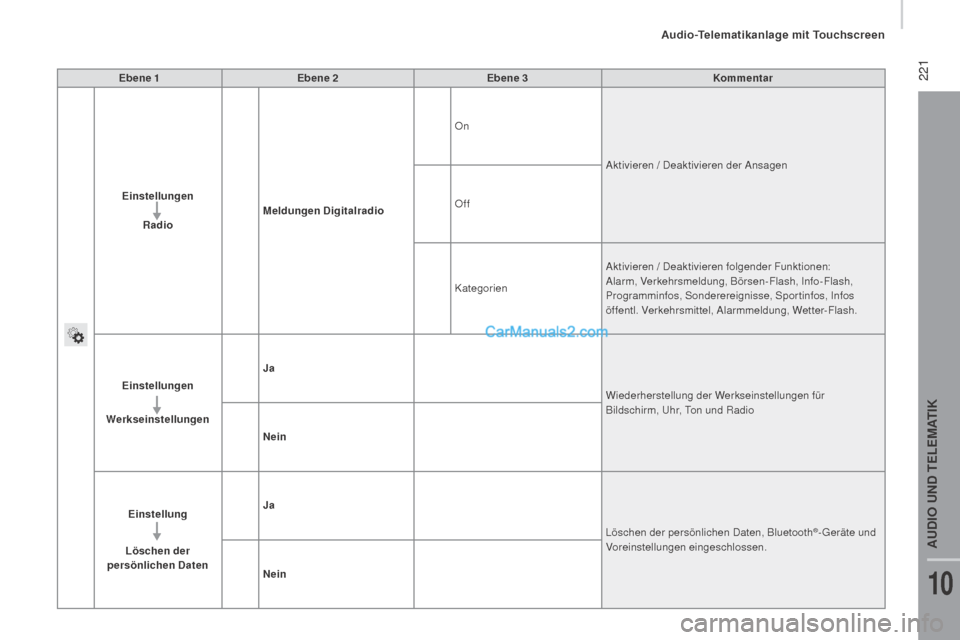

Ebene 1Ebene 2 Ebene 3 Kommentar
Einstellungen
rad

io Meldungen Digitalradio On
Aktivieren / Deaktivieren der Ansagen
Off
Kategorien Aktivieren / Deaktivieren folgender Funktionen:
Alarm, Verkehrsmeldung, Börsen-Flash, Info-Flash,
Programminfos, Sonderereignisse, Sportinfos, Infos
öffentl. Verkehrsmittel, Alarmmeldung, Wetter-Flash.
Einstellungen
Werkseinstellungen Ja
Wiederherstellung der Werkseinstellungen für
Bildschirm, Uhr, Ton und Radio
ne

in
Einstellung
Löschen der
persönlichen Daten Ja
Löschen der persönlichen Daten, Bluetooth
®- Geräte und
Voreinstellungen eingeschlossen.
ne

in
Audio-Telematikanlage mit Touchscreen
AUDIO UND TELEMATIK
10
