2015.5 Peugeot Boxer display

4
boxer_sv_Chap01_Vue-ensemble_ed01-2015

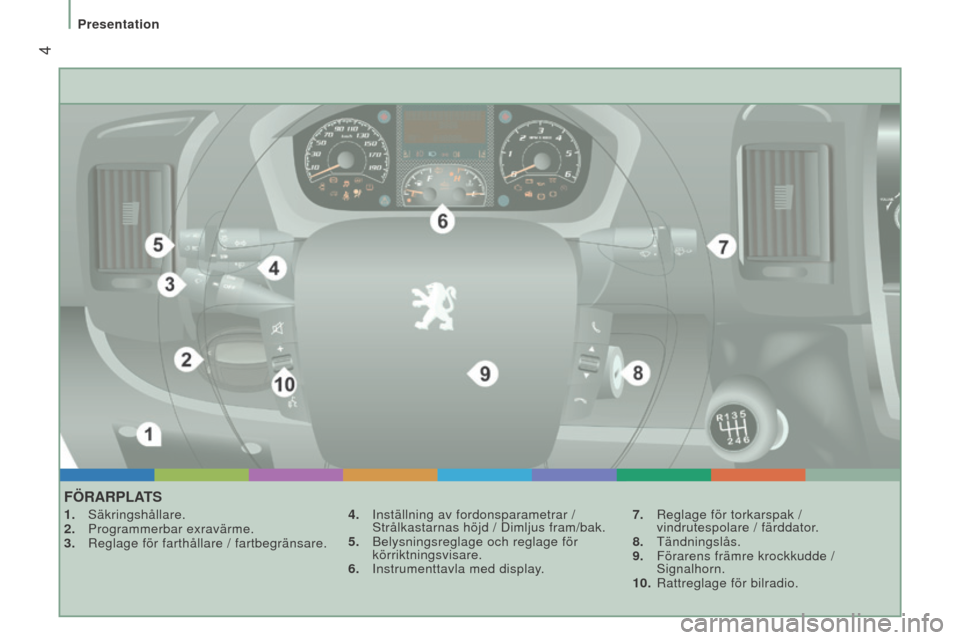

FÖRARPlATS
1. Säkringshållare.
2. Programmerbar exravärme.
3.

Reglage för farthållare / fartbegränsare. 4.

Inställning av fordonsparametrar /
Strålkastarnas höjd / Dimljus fram/bak.
5.

Belysningsreglage och reglage för

körriktningsvisare.
6.

Instrumenttavla med display
.7.
Reglage för torkarspak /
vindrutespolare / färddator.
8.
Tändningslås.
9.

Förarens främre krockkudde /

Signalhorn.
10.

Rattreglage för bilradio.
Presentation

8
boxer_sv_Chap01_Vue-ensemble_ed01-2015
FÖRARPlATS
Instrumentgrupper, displayer, mätare 23
Kontroll- och signallampor

24-31
Mätare, indikatorer


32, 35
Växlingsindikator


36-37
Belysningsreglage


45-47
Automatisk tändning av belysningen


46
Follow me home-belysning


46
Parkeringsljus


47
Öppna motorhuven


127
Säkringar instrumentbräda


145-146
Konfigurering av bilen


87-89
T

idsinställning

88
Inställning av strålkastarhöjd


47
Dimljus fram - bak


45
Luftfjädring

96-97
Stop & Start

40-42 V

indrute-/bakrutetorkare
48
V

indrute-/strålkastarspolare
48
Färddator


92
Startmotor

, tändlås
38
Start i backe


39
Farthållare


49-51, 52-54
Fartbegränsare

55-57
Fast fartbegränsare

58
Förarplats

4-5
Ratt, inställning av djupläge

37
Signalhorn


99
Rattreglage för bilradion


186, 233
Backspeglar

, fönsterhissar
85-86
Låsning av lastutrymmet


22
Extravärmare,


luftkonditionering bak

65-66
Programmerbar

extravärmare
67-70
Lokalisering

23
boxer_sv_Chap02_Pret-a-Partir_ed01-2015
1. Hastighetsmätare (kilometer/miles)
2. Display
3.
Bränslemätare
4.

Kylarvätskans temperatur
.
5.
Varvräknare
InSTRUMenTgRUPP d isplay
I den nedre delen:
-
Tid
-
Yttertemperatur
-

Körd sträcka (km/miles)
-


Färddator (räckvidd, förbrukning etc.)
-

Strålkastarhöjd
-

V
arning för övervarvning, kan
programmeras
-

Farthållare eller fartbegränsare,
-

Växlingsindikator,
-

Stop & Start.
I den övre delen:
-

Datum,
-
Serviceindikator
-
Varningsmeddelanden,
-

Statusmeddelanden för funktioner
,
-

Inställning av fordonsparametrar
.
Förarplats
2
KlAR FÖR START

24
boxer_sv_Chap02_Pret-a-Partir_ed01-2015
KOnTROllAMPOR
Vid start tänds en serie kontrollampor som en automatisk kontroll av o\
lika funktioner. De släcks omedelbart.
När motorn är i gång blir kontrollampan en varningslampa, om de\
n fortsätter att lysa hela tiden eller blinkar. Denna första
varning kan åtföljas av en ljudsignal och ett meddelande som visas\
på displayen. "Observera dessa varningar."
Kontrollampan äranger
l

ösning - åtgärd
Service tillfälligt tänd mindre fel
Kontakta PEUGEOT eller en annan kvalificerad
verkstad.
tänd och ett
meddelande
visas på
displayen större fel
Anteckna varningsmeddelandet och kontakta PEUGEOT
eller en annan kvalificerad verkstad.
Parkeringsbroms
-
bromsvätskenivå tänd
att broms är åtdragen eller inte
helt uppsläppt När bromsen släpps upp släcks lampan.
tänd otillräcklig vätskenivå Fyll på vätska som har artikelnummer hos PEUGEOT.
förblir tänd, trots
korrekt nivå Stanna omedelbart. Parkera bilen, slå ifrån
tändningen och kontakta P
e U ge OT eller en annan
kvalificerad verkstad.
+ Elektronisk
bromsfördelare tänd
fel i systemet Stanna omedelbart. Kontakta PEUGEOT eller en annan
kvalificerad verkstad.
Låsningsfria
bromsar tänd
fel i systemet Bilen behåller sitt traditionella bromssystem utan servo.
Men vi rekommenderar dig att stanna bilen och kontakta
PEUGEOT eller en annan kvalificerad verkstad.
Förarplats

25
boxer_sv_Chap02_Pret-a-Partir_ed01-2015
Kontrollampanärangerl ösning - åtgärd
Kylvätske-
temperatur tänd och visaren
i det röda fältet
onormal förhöjning Parkera bilen och slå ifrån tändningen. Låt kretsen kylas
av tillräckligt. Kontrollera nivån visuellt.
på H i det röda
fältet alltför hög kylvätsketemperatur Avsnittet "Kontroller - Nivåer och kontroller".
Kontakta PEUGEOT eller en annan kvalificerad
verkstad.
Motoroljetryck tänds under
körning
otillräckligt tryck Parkera bilen och slå ifrån tändningen. Låt
smörjsystemet kylas av före kontroll av nivån.
Avsnitt "Kontroller - Nivåer och kontroller".
förblir tänd, trots
korrekt nivå ett större fel Kontakta PEUGEOT eller en annan kvalificerad
verkstad.
blinkar i några
sekunder och
ett meddelande
visas på
displayen att motoroljans kvalitet är
mycket försämrad
Utför byte av motorolja så fort som möjligt. Efter en
andra varningsnivå kommer motorns prestanda att
begränsas. Tidpunkten för programmerad service av
bilen har inte ändrats.
Batteriets
laddning tänd
ett funktionsfel i
laddningskretsen Granska batteriets kabelskor m.m.
Avsnittet "Snabb hjälp - Urladdat batteri".
förblir tänd,
med fast eller
blinkande sken
trots kontrollerna funktionsfel i tändningen eller
insprutningen
Låt PEUGEOT eller en annan kvalificerad verkstad göra
en kontroll.
Detektering av
öppning tänd
dåligt stängd dörr eller lucka Kontrollera stängningen av hyttens dörrar, bakdörrarna
och sidodörren samt motorhuven.
Förarplats
2
KlAR FÖR START

26
boxer_sv_Chap02_Pret-a-Partir_ed01-2015
Kontrollampanärangerl ösning - åtgärd
Säkerhetsbältet
inte fastspänt tänd och börjar
sedan blinka
föraren har inte spänt fast sitt
säkerhetsbälte
Spänn fast säkerhetsbältet.
åtföljs av en
ljudsignal och
förblir sedan
tänd att bilen kör utan att föraren har
spänt fast säkerhetsbältet
Kontrollera att det är fastspänt genom att provdra i
remmen.
Avsnittet "Säkerhet - Säkerhetsbälten".
Servostyrning tänd, åtföljs av
en ljudsignal och
ett meddelande
på displayenfel i systemet
Bilen behåller sin vanliga styrning, men har ingen servo.
Låt PEUGEOT eller en annan kvalificerad verkstad göra
en kontroll.
Krockkudde
fram / sida blinkar eller
förblir tändfel på krockkudde eller en
bältessträckare Låt PEUGEOT eller en annan kvalificerad verkstad göra
en kontroll.
Avsnittet "Säkerhet - Krockkuddar".
Fjädring däck tändfel i systemet Låt PEUGEOT eller en annan kvalificerad verkstad göra
en kontroll.
Bromsbelägg tänd förslitning av bromsbelägg framLåt PEUGEOT eller en annan kvalificerad verkstad byta
bromsbelägg.
Förarplats

27
boxer_sv_Chap02_Pret-a-Partir_ed01-2015
Kontrollampanärangerl ösning - åtgärd
CDS/ASR blinkar
funktion Systemet optimerar drivkraften och möjliggör en bättre
stabilitet av styrningen av bilen.
tänd, åtföljd av
en ljudsignal och
ett meddelande
på displayen ett fel i systemet eller fel på
backstarthjälpen
Kontakta PEUGEOT eller en annan kvalificerad
verkstad.
Avsnittet "Säkerhet - Säkerhet vid körning".
tänd fel på ITC antispinnsystemet
Partikelfilter tänd regenerering av partikelfiltretVi rekommenderar att du låter motorn gå tills lampan
släcks, så att regenereringsfasen slutförs.
Avsnittet "Kontroller - Nivåer och kontroller".
Avgasrening tänd fel i systemetLåt PEUGEOT eller en annan kvalificerad verkstad
snarast göra en kontroll.
Däcktrycksvarnare
tändett hjul är lufttomt eller har
punktering Parkera och slå ifrån tändningen. Byt ut hjulet eller
reparera det.
tänd,
tillsammans med
servicelampan defekt givare
Låt PEUGEOT eller en annan kvalificerad verkstad göra
en kontroll.
Förarplats
2
KlAR FÖR START

28
boxer_sv_Chap02_Pret-a-Partir_ed01-2015
Kontrollampanärangerl ösning - åtgärd
Avåkningsvarnare blinkar,
tillsammans med
en ljudsignal avåkning till vänster
Vrid ratten åt motsatt håll för att korrigera färdriktningen.\
avåkning till höger
Elektronisk
startspärr tänd
den tändningsnyckel som förts
in identifieras inte.
Det är omöjligt att starta Byt nyckel och låt PEUGEOT kontrollera den felaktiga
nyckeln.
Avsnittet "Klar för start - Öppningar".
tänd under cirka
10
sekunder när
tändningen slås
på larmet löses ut
Låt PEUGEOT eller en annan kvalificerad verkstad göra
en kontroll av låsens skick.
Förekomst
av vatten i
bränslefiltret tänd, åtföljs av ett
meddelande på
displayen
vatten i bränslefiltret Töm filtret på en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
Avsnittet "Kontroller - Nivåer och kontroller".
Tillsatsämnet
AdBlue tänd, sen
blinkande, åtföljs
av ett meddelande
på displayen
minskad räckvidd. Fyll snarast på tillsatsämnet AdBlue.
Vänta inte tills räckvidden sjunkit till 0
km, då går det
inte längre att starta bilen!
Avsnittet "Kontroller - Tillsatsämnet AdBlue".
Bränslereserv tänd med visaren
i fält E
att bränslereserven är
påbörjad Tänk på att tanka snart. Uppskattningen av det som
finns kvar av bränslereserven är en parameter som är
beroende av körsättet, vägprofilen, den tid som förflutit
och den sträcka som körts sedan lampan tändes.
blinkar fel i systemet Kontakta PEUGEOT eller en annan kvalificerad verkstad.
Förarplats
