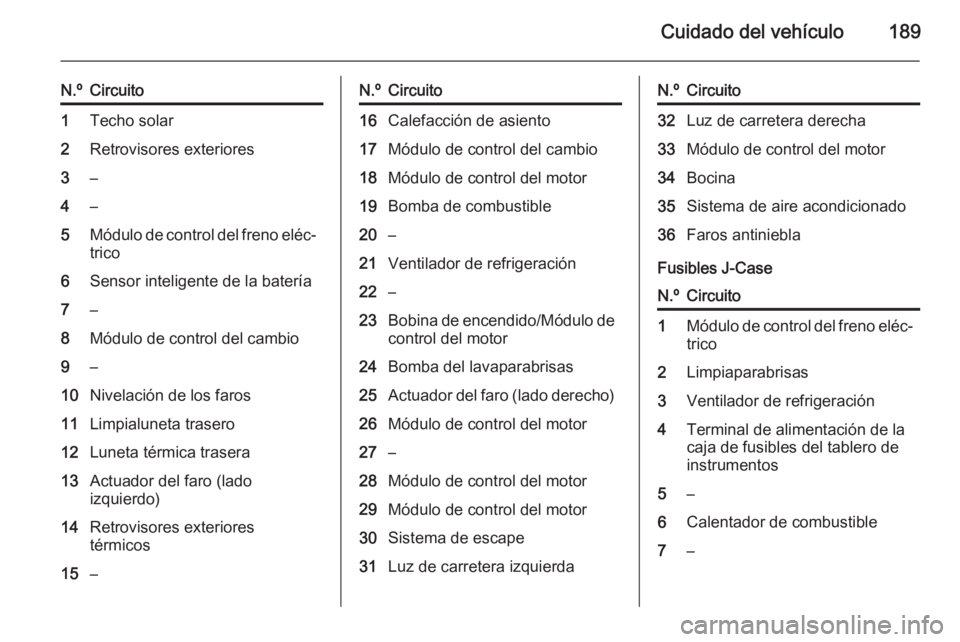

Cuidado del vehículo189
N.ºCircuito1Techo solar2Retrovisores exteriores3–4–5Módulo de control del freno eléc‐
trico6Sensor inteligente de la batería7–8Módulo de control del cambio9–10Nivelación de los faros11Limpialuneta trasero12Luneta térmica trasera13Actuador del faro (lado
izquierdo)14Retrovisores exteriores
térmicos15–N.ºCircuito16Calefacción de asiento17Módulo de control del cambio18Módulo de control del motor19Bomba de combustible20–21Ventilador de refrigeración22–23Bobina de encendido/Módulo de control del motor24Bomba del lavaparabrisas25Actuador del faro (lado derecho)26Módulo de control del motor27–28Módulo de control del motor29Módulo de control del motor30Sistema de escape31Luz de carretera izquierdaN.ºCircuito32Luz de carretera derecha33Módulo de control del motor34Bocina35Sistema de aire acondicionado36Faros antiniebla
Fusibles J-Case
N.ºCircuito1Módulo de control del freno eléc‐
trico2Limpiaparabrisas3Ventilador de refrigeración4Terminal de alimentación de la
caja de fusibles del tablero de
instrumentos5–6Calentador de combustible7–

Cuidado del vehículo191
N.ºCircuito1Módulo de control de la carro‐
cería2Módulo de control de la carro‐
cería3Módulo de control de la carro‐
cería4Módulo de control de la carro‐
cería5Módulo de control de la carro‐
cería6Módulo de control de la carro‐
cería7Módulo de control de la carro‐
cería8Módulo de control de la carro‐
cería9Cerradura del encendido10Módulo de diagnosis de segu‐
ridad11Conector de diagnosisN.ºCircuito12Climatización13Portón trasero14Asistente de aparcamiento15Aviso de cambio de carril, retro‐
visor interior16Sistema de faros adaptativos17Elevalunas eléctrico del
conductor18Sensor de lluvia19Módulo de control de la carro‐
cería, control de tensión regu‐
lada20Volante21Toma de corriente de acceso‐
rios CA/Transmisión automática22Encendedor de cigarrillos/Toma
de corriente de accesorios CC23Repuesto24RepuestoN.ºCircuito25Repuesto26Repuesto27Cuadro de instrumentos/Cale‐
factor auxiliar/Interruptor del
embrague28Sistema de faros adaptativos/
Convertidor de tensión/Inte‐
rruptor de faros29Repuesto30Repuesto31Cuadro de instrumentos32Sistema de infoentretenimiento/
Aviso acústico33Pantalla, sistema de infoentrete‐
nimiento34Onstar UHP/DAB
Fusibles S/B

Cuidado del vehículo193
N.ºCircuito1Asiento, apoyo lumbar,
conductor2Asiento, apoyo lumbar, acompa‐ ñante3Amplificador4Caja del remolque5Tracción total6Repuesto7Sistema GLP8Repuesto9Repuesto10Repuesto11Módulo de control del remolque12Repuesto13Volante térmico14Caja del remolque15RepuestoN.ºCircuito16Sensor de agua en el combus‐
tible17Espejo retrovisor interior/
Cámara de visión trasera18Sistema GLP
Fusibles S/B
N.ºCircuito1Asiento eléctrico del conductor2Asiento eléctrico del acompa‐
ñante3Módulo de control del remolque4Transformador de tensión5Batería6Lavafaros7Repuesto8Repuesto9RepuestoHerramientas del
vehículo
Herramientas Vehículos con juego de
reparación de neumáticos
Las herramientas y el juego de repa‐
ración de neumáticos están en el lado
derecho del compartimento de carga.
3 201.

196Cuidado del vehículo
El conductor es responsable delajuste correcto de la presión de los
neumáticos.9 Advertencia
Si la presión es insuficiente, los
neumáticos pueden calentarse
considerablemente, pudiendo
producirse desperfectos internos
que pueden llegar a provocar el
desprendimiento de la banda de
rodadura e incluso un reventón del neumático cuando se circula a
gran velocidad.
Sistema de control de
presión de los neumáticos El sistema de control de presión de
los neumáticos (TPMS) comprueba la presión de las cuatro ruedas una vez
al minuto, cuando la velocidad del ve‐
hículo supera un determinado límite.
Atención
El sistema de control de presión
de los neumáticos sólo puede avi‐
sarle de un problema de presión
baja de los neumáticos y no susti‐ tuye a las tareas de manteni‐
miento de los neumáticos por
parte del conductor.
Todas las ruedas deben estar equi‐ padas con sensores de presión y los
neumáticos deben estar inflados a la
presión prescrita.
Nota
En países donde el sistema de con‐
trol de presión de los neumáticos es obligatorio legalmente, el uso de
ruedas sin sensores de presión po‐
dría anular el permiso de circulación
del vehículo.
Las presiones actuales de los neu‐
máticos pueden mostrarse en el
Menú de información del vehículo del
centro de información del conductor
(DIC).
El menú se puede seleccionar me‐
diante los botones en la palanca de
los intermitentes.
Pulse MENU para seleccionar Menú
de información del vehículo X .

Cuidado del vehículo197
Gire la rueda de ajuste para seleccio‐
nar el sistema de control de presión
de los neumáticos.
El estado del sistema y las diferen‐
cias de presión pequeñas se indican
mediante un mensaje con el neumá‐
tico correspondiente parpadeando en el DIC.Si se detecta un problema de presión
baja de los neumáticos, se indica me‐
diante el testigo de control w 3 93.
Si se enciende w, pare lo antes posi‐
ble e infle los neumáticos a la presión
recomendada 3 230.
Si w parpadea durante
60-90 segundos y luego se ilumina de manera permanente, hay un fallo en
el sistema. Recurra a un taller.
Después del inflado, puede que sea
necesario circular un poco para que
se actualicen los valores de la presión
de los neumáticos en el DIC. Durante
ese tiempo, es posible que se ilumine
w .
Si el testigo
w se ilumina con tempe‐
raturas bajas y luego se apaga des‐ pués de conducir un rato, podría in‐
dicar un problema de presión baja de
los neumáticos. Comprobar la pre‐
sión de los neumáticos.
Mensajes del vehículo 3 101.
Si hay que reducir o aumentar la pre‐ sión de los neumáticos, desconecte
el encendido.
Monte sólo ruedas con sensores de presión; en caso contrario, no se mostrará la presión de los neumáti‐
cos y el testigo w permanecerá en‐
cendido.
Las ruedas de repuesto temporales no están equipadas con sensores de
presión. El sistema de control de pre‐ sión de los neumáticos no funciona
para este tipo de ruedas. Se enciende
el testigo de control w. El sistema si‐
gue funcionando para las otras tres
ruedas.

198Cuidado del vehículo
El uso de juegos de reparación de
neumáticos disponibles en comercios puede menoscabar el funciona‐
miento del sistema. Se recomienda el
uso de juegos homologados por el fa‐ bricante.
Los sistemas de radio externos con
gran potencia pueden perturbar el funcionamiento del sistema de con‐
trol de la presión de los neumáticos.
Cada vez que se sustituyan neumáti‐ cos, hay que desmontar y revisar los
sensores del sistema de control de
presión de los neumáticos. En el caso del sensor atornillado, sustituya el nú‐
cleo de la válvula y el anillo de se‐
llado. En el caso del sensor con pin‐
zas, sustituya el vástago de válvula
completo.
Estado de carga del vehículo Ajuste la presión de los neumáticos a
las condiciones de carga conforme a
la etiqueta de información sobre neu‐
máticos o el cuadro de presiones de
los neumáticos 3 230 y seleccione el
ajuste correspondiente en el menú
Carga neumáticos del DIC, Menú de
información del vehículo 3 95.
Seleccione:
■ Ligera para presión de confort
hasta 3 personas
■ Eco para presión Eco hasta
3 personas
■ Max para carga completa
Proceso de emparejamiento de los sensores del TPMS
Cada sensor del TPMS tiene un có‐
digo de identificación único. El código de identificación se debe correspon‐
der con la posición de la nueva rueda/
neumático después de girar los neu‐
máticos o intercambiar el juego com‐
pleto de rueda o se han sustituido
más sensores de TPMS. Asimismo, el proceso de emparejamiento de los
sensores del TPMS debería reali‐
zarse después de sustituir la rueda de
repuesto por una rueda de carretera con el sensor del TPMS.
El testigo de avería y el mensaje o
código de advertencia deberían apa‐
garse en el próximo ciclo de encen‐
dido. Los sensores se emparejan con
las posiciones del neumático/llanta,
utilizando una herramienta de apren‐
dizaje del TPMS, en el siguiente or‐
den: neumático delantero del lado iz‐ quierdo, neumático delantero del ladoderecho, neumático trasero del lado
derecho y trasero del lado izquierdo.
Consulte con su taller para revisarlo
o para comprar una herramienta de
aprendizaje. Hay un plazo de
dos minutos para emparejar la pri‐
mera posición de neumático/llanta y
de cinco minutos en total para las
cuatro posiciones. Si tarda más, el
proceso de emparejamiento se can‐
cela y hay que volver a empezar.

Cuidado del vehículo199
El proceso de emparejamiento de los
sensores del TPMS es el siguiente:
1. Aplicar el freno de estaciona‐ miento; en vehículos con cambio
automático ajuste la palanca de
cambios a P.
2. Conecte el encendido. 3. Pulse MENU en la palanca de los
intermitentes para seleccionar
Menú de información del
vehículo en el centro de informa‐
ción del conductor (DIC).
4. Gire la rueda de ajuste para ir al menú de presión de los neumáti‐
cos.
5. Mantenga pulsado el botón SET/CLR para empezar el pro‐
ceso de emparejamiento de los
sensores. Debería aparecer un
mensaje solicitando la aceptación del proceso.
6. Pulse de nuevo el botón SET/CLR para confirmar la selec‐
ción. La bocina suena dos veces para indicar que el receptor está
en modo de aprendizaje.7. Empiece por el neumático delan‐ tero del lado izquierdo.
8. Coloque la herramienta de apren‐
dizaje sobre el flanco del neumá‐ tico, cerca del vástago de la vál‐
vula. Luego pulse el botón para
activar el sensor del TPMS. Un to‐ que de la bocina confirma que el
código de identificación del sen‐
sor ha sido emparejado con esta
posición del neumático y la llanta.
9. Continúe con el neumático delan‐
tero derecho y repita el procedi‐
miento del paso 8.
10. Continúe con el neumático tra‐ sero derecho y repita el procedi‐
miento del paso 8.
11. Continúe con el neumático tra‐ sero del lado izquierdo y repita elprocedimiento del paso 8. La bo‐
cina suena dos veces para indicar
que el código de identificación del sensor ha sido emparejado con el
neumático trasero del lado del
conductor y que el proceso de
emparejamiento de los sensores
del TPMS ya no está activo.
12. Desconecte el encendido.13. Ajuste los cuatro neumáticos a la presión de aire recomendada en
la etiqueta de presiones de los
neumáticos.
14. Asegúrese de que el estado de carga del neumático se ajuste
conforme a la presión seleccio‐
nada 3 95.
Dependencia de la temperatura La presión de los neumáticos de‐
pende de la temperatura del neumá‐
tico. Durante la conducción, aumen‐
tan la temperatura y la presión de los neumáticos.
El valor de la presión del neumático
mostrado en el DIC representa la pre‐
sión real de los neumáticos. Por eso
es importante comprobar la presión
con los neumáticos fríos.
Profundidad del dibujo Compruebe regularmente la profun‐
didad del dibujo.
Por motivos de seguridad, los neu‐ máticos deben sustituirse al alcanzar
el dibujo una profundidad de 2-3 mm (neumáticos de invierno: a los 4 mm ).
