Page 190 of 239

188Fahrzeugwartung
Nr.Stromkreis1Kontrolleinheit Karosserie2Kontrolleinheit Karosserie3Kontrolleinheit Karosserie4Kontrolleinheit Karosserie5Kontrolleinheit Karosserie6Kontrolleinheit Karosserie7Kontrolleinheit Karosserie8Kontrolleinheit Karosserie9Zündschloss10Safety Diagnosis Module11Diagnoseanschluss12Klimatisierung13Hecktür14Einparkhilfe15Spurhalteassistent, Innen‐
spiegel16Adaptives FahrlichtNr.Stromkreis17Elektrische Fensterbetätigung
Fahrer18Regensensor19Steuergerät Karosserie, gere‐
gelte Spannungssteuerung20Lenkrad21Wechselstrom-Zubehörsteck‐
dose/Automatikgetriebe22Zigarettenanzünder/Gleich‐
strom-Zubehörsteckdose23Reserve24Reserve25Reserve26Reserve27Kombiinstrument/Zuheizer/
Kupplungsschalter28Adaptives Fahrlicht/Spannungs‐
wandler/Scheinwerferschalter29ReserveNr.Stromkreis30Reserve31Instrumententafel32Infotainment System/Warnton33Display, Infotainment System34OnStar UHP/DAB
S/B Sicherungen
Nr.Stromkreis01Reserve02Reserve03Elektrische Fensterbetätigung vorne04Elektrische Fensterbetätigung
hinten05Logistikmodus06Reserve07Reserve08Reserve
Page 191 of 239

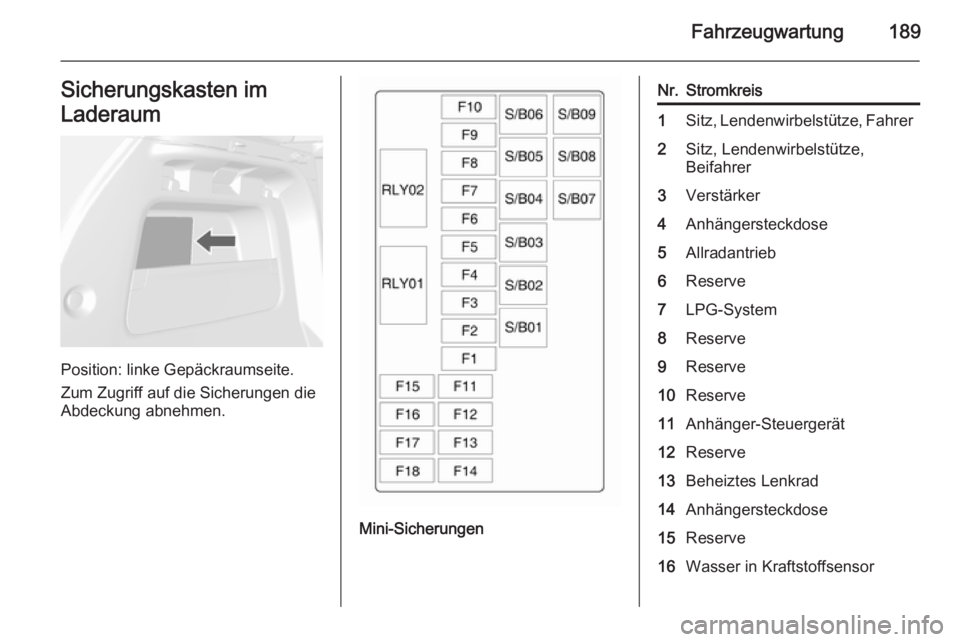

Fahrzeugwartung189Sicherungskasten im
Laderaum
Position: linke Gepäckraumseite.
Zum Zugriff auf die Sicherungen die
Abdeckung abnehmen.
Mini-Sicherungen
Nr.Stromkreis1Sitz, Lendenwirbelstütze, Fahrer2Sitz, Lendenwirbelstütze,
Beifahrer3Verstärker4Anhängersteckdose5Allradantrieb6Reserve7LPG-System8Reserve9Reserve10Reserve11Anhänger-Steuergerät12Reserve13Beheiztes Lenkrad14Anhängersteckdose15Reserve16Wasser in Kraftstoffsensor
Page 196 of 239

194Fahrzeugwartung
Wenn w 60 bis 90 Sekunden lang
blinkt und dann mit Dauerlicht auf‐
leuchtet, liegt ein Fehler im System
vor. Hilfe einer Werkstatt in Anspruch nehmen.
Nach dem Aufpumpen muss das Fahrzeug unter Umständen gefahren
werden, um die Reifendrücke im Dri‐
ver Information Center zu aktualisie‐
ren. Während dieser Zeit kann w auf‐
leuchten.
Wenn w bei niedrigeren Temperatu‐
ren aufleuchtet und während der
Fahrt nach einiger Zeit erlischt, weist
dies auf einen möglicherweise nach‐
lassenden Reifendruck hin. Reifen‐
druck prüfen.
Fahrzeugmeldungen 3 99.
Wenn der Reifendruck verringert oder
erhöht werden soll, Zündung aus‐
schalten.
Nur Räder mit Reifendrucksensoren
montieren. Andernfalls wird der Rei‐
fendruck nicht korrekt angezeigt und
w leuchtet durchgehend.Das Reserverad verfügt über keine
Drucksensoren. Für diese Räder ist
das Reifendruck-Kontrollsystem nicht
aktiv. Kontrollleuchte w leuchtet auf.
Für die übrigen drei Räder ist das
System weiterhin in Betrieb.
Der Gebrauch im Handel erhältlicher
flüssiger Reifenreparatursets kann zu
Funktionsstörungen des Systems
führen. Es dürfen vom Hersteller zu‐
gelassene Reparatursätze verwen‐
det werden.
Externe Funkanlagen mit hoher Leis‐
tung können das Reifendruck-
Kontrollsystem stören.
Jedes Mal, wenn die Reifen ersetzt
werden, müssen die Sensoren des
Reifendruck-Kontrollsystems demon‐
tiert und gewartet werden. Beim ver‐
schraubten Sensor den Ventilkörper
und den Dichtring ersetzen. Beim ge‐ clipsten Sensor den kompletten Ven‐
tilschaft ersetzen.Beladungszustand des
Fahrzeugs
Passen Sie den Reifendruck gemäß
dem Reifenhinweisschild bzw. der
Reifendrucktabelle 3 227 an den Be‐
ladungszustand an, und wählen Sie
im Menü Reifenbelastung im DIC,
Fahrzeug Informationsmenü 3 94 die
entsprechende Einstellung aus.
Auswählen:
■ Leicht für Komfort-Reifendruck mit
bis zu 3 Insassen
■ Eco für Eco-Reifendruck mit bis zu
3 Insassen
■ Max bei voller Beladung
Page 197 of 239

Fahrzeugwartung195
TPMS-SensorabgleichJeder TPMS-Sensor hat einen ein‐
deutigen Identifizierungscode. Nach
einem Umsetzen der Reifen oder
dem Austausch des kompletten Rad‐ satzes und nach einem Austauscheines oder mehrerer TPMS-Senso‐
ren muss der ID-Code der neuen
Rad-/Reifenposition neu zugeordnet
werden. Der TPMS-Sensorabgleich
sollte außerdem nach dem Aus‐
tausch des Reserverads gegen einen
normalen Reifen mit TPMS-Sensor
erfolgen.
Die Störungsleuchte und die Warn‐
meldung oder der Code sollten beim
nächsten Zündzyklus erlöschen. Die
Sensoren werden mit einem TPMS-
Anlernwerkzeug mit den Reifen-/
Radpositionen in der folgenden Rei‐
henfolge abgeglichen: Vorderrad
links, Vorderrad rechts, Hinterrad
rechts und Hinterrad links.
Wenden Sie sich zwecks Wartung
oder Erwerb eines Anlernwerkzeugs
an Ihre Werkstatt. Die Abstimmung
der ersten Reifen-/Radposition dau‐
ert zwei Minuten, die Abstimmung al‐ler vier Reifen-/Radpositionen insge‐
samt fünf Minuten. Wenn der Vor‐
gang länger dauert, wird die Abstim‐
mung abgebrochen und Sie müssen
wieder von vorne beginnen.
Schritte des TPMS-Sensorabgleichs: 1. Betätigen Sie die Feststell‐ bremse; stellen Sie bei Fahrzeu‐gen mit Automatikgetriebe den
Wählhebel auf P.
2. Zündung einschalten.
3. MENU am Blinkerhebel drücken,
um das Fahrzeug Informations‐
menü im DIC auswählen.
4. Blättern Sie mit dem Daumenrad zum Reifendruckmenü.
5. Auf SET/CLR drücken, um den
Sensorabgleich zu starten. Eine
Meldung wird eingeblendet, die
eine Bestätigung des Vorgangs
anfordert.
6. Erneut auf SET/CLR drücken, um
die Auswahl zu bestätigen. Zwei
Huptöne bestätigen, dass sich der Empfänger im Anlernmodus be‐
findet.7. Beginnen Sie mit dem Vorderrad auf der linken Seite.
8. Das Anlernwerkzeug in der Nähe des Ventilschafts gegen die Rei‐
fenflanke halten. Dann die Taste
drücken, um den TPMS-Sensor
zu aktivieren. Ein Hupsignalton
bestätigt, dass der Identifizie‐
rungscode des Sensors auf diese Reifen- und Radposition abge‐
stimmt wurde.
9. Zum Vorderrad auf der rechten Seite gehen und den Vorgang in
Schritt 8 wiederholen.
10. Zum Hinterrad auf der rechten Seite gehen und den Vorgang in
Schritt 8 wiederholen.
11. Zum linken Hinterrad gehen und den Vorgang in Schritt 8 wieder‐
holen. Zwei Huptöne melden,
dass der Identifizierungscode auf
das Hinterrad auf der Fahrerseite
abgestimmt und die Abstimmung
der TPMS-Sensoren abgeschlos‐
sen wurde.
12. Zündung ausschalten.
