FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
3
PRECAUÇÃO
PCA10022
Interrompa o funcionamento do motor
se este estiver a sobreaquecer.NOTAPara veículos equipados com ventoi-
nha do radiador, a activação ou de-
sactivação automática desta(s)
efectua-se em função da temperatura
do líquido refrigerante no radiador.
Se o motor sobreaquecer, consulte a
página 6-42 para obter mais instru-
ções.Visor do conta-quilómetros e contador
de percursoO visor do conta-quilómetros e contador
de percurso está equipado com o seguinte:
dois contadores de percurso (que
mostram a distância percorrida desde
a última colocação a zero)
um contador de percurso da reserva
de combustível (que exibe a distância
percorrida desde que a luz de adver-
tência do nível de combustível se
acendeu)
A pressão na tecla “SELECT” muda o visor
entre o modo de conta-quilómetros e os
vários modos de contador de percurso
pela seguinte ordem:
ODO (conta-quilómetros) → TRIP 1 (conta-
dor de percurso) → TRIP 2 (contador de
percurso) → ODO (conta-quilómetros)Quando fica aproximadamente 3.0 L (0.79
US gal, 0.66 Imp.gal) de combustível no
respectivo depósito, o visor muda automa-
ticamente para o modo de contador de
percurso de reserva de combustível “F
TRIP” e começa a contar a distância per-
corrida a partir desse ponto. Nesse caso, a
pressão da tecla “SELECT” muda o visor
entre os diversos modos de contador de
percurso e conta-quilómetros pela ordem
seguinte:
ODO → TRIP 1 → TRIP 2 → F TRIP (conta-
dor de percurso da reserva de combustível)
→ ODO
Para reiniciar um contador de percurso, se-
leccione-o premindo a tecla “SELECT” até
ser apresentado “TRIP 1, TRIP 2, F TRIP”.
Enquanto é apresentado “TRIP 1, TRIP 2, F
TRIP”, prima a tecla “RESET” durante dois
segundos. O contador de percurso da re-
serva de combustível reinicia-se automati-
camente e desaparece depois de
reabastecer e de ter rodado a chave para
“OFF”.1. Conta-quilómetros/contador de percur-
so/contador de percurso da reserva de
combustívelZAUM1151
1/2
TRIP1
1
1. Conta-quilómetros/contador de percur-
so/contador de percurso da reserva de
combustívelZAUM1152
1/2
F TRIP
1
U5D7P5P0.book Page 7 Friday, August 22, 2014 8:42 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3
Indicador de advertência de bateria
baixa “ ”
Este indicador fica intermitente (também
aparece a mensagem “LOW BATT”) quan-
do a tensão da bateria fica inferior a 10 V.NOTASe o indicador de bateria baixa se acender,
solicite a um concessionário Yamaha que
verifique a bateria.
Função de mensagem de advertência
A função da mensagem de advertência
funciona em conjunto com o indicador de
combustível, o indicador da temperatura
do refrigerante, o indicador de mudança de
óleo e o indicador de bateria baixa, apre-
sentando uma mensagem de advertência
correspondente. Quando ocorrem duas ou
mais mensagens de advertência, o visor
muda da seguinte forma:
HIGH TEMP →LOW FUEL →LOW BATT
→OIL SERVNOTA
tas mensagens de advertência do visor.
Dispositivo de auto-diagnóstico
Este modelo está equipado com um dispo-
sitivo de auto-diagnóstico para vários cir-
cuitos eléctricos.
Se for detectado algum problema num
desses circuitos, a luz de advertência de
problema no motor acender-se-á e o visor
indicará um código de erro.
Se o visor exibir qualquer código de erro,
anote o número do código e, de seguida,
solicite a um concessionário Yamaha que
verifique o veículo.PRECAUÇÃO
PCA11591
Quando o visor exibe um código de erro,
o veículo deverá ser verificado logo que
possível de modo a evitar danos no mo-
tor.
ZAUM1159
Lo
Hi
ZAUM1160
Lo
Hi
1. Exibição de código de erroZAUM1161
1/2
F TRIP
1/2
1
U5D7P5P0.book Page 11 Friday, August 22, 2014 8:42 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
3
NOTAO ABS efetua um teste de autodiag-
nóstico sempre que o veículo arranca
depois de a chave ter sido rodada
para “ON” e após ser atingida uma ve-
locidade de 10 km/h (6 mi/h) ou supe-
rior. Durante este teste, pode ouvir-se
um ruído tipo “estalido” na unidade de
controlo hidráulica, e se for aplicada a
alavanca ou o pedal do travão, ainda
que ligeiramente, pode sentir-se uma
vibração na alavanca e no pedal, mas
nada disto indica uma avaria.
Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante na ala-
vanca do travão ou no pedal do travão
quando o ABS está a funcionar. No
entanto, são necessárias ferramentas
especiais, pelo que deve consultar o
seu concessionário Yamaha.PRECAUÇÃO
PCA20100
Tenha cuidado para não danificar o sen-
sor da roda ou o rotor do sensor da roda;
caso contrário pode resultar num incor-
recto desempenho do sistema de ABS.
PAUM2082
Tampa do depósito de combustí-
velRemoção da tampa do depósito de
combustível
1. Abra a cobertura da fechadura da
tampa do depósito de combustível.
2. Introduza a chave na fechadura e
rode-a 1/4 de volta no sentido contrá-
rio ao dos ponteiros do relógio. A fe-
chadura abrir-se-á e a tampa do
depósito de combustível pode ser re-
movida.

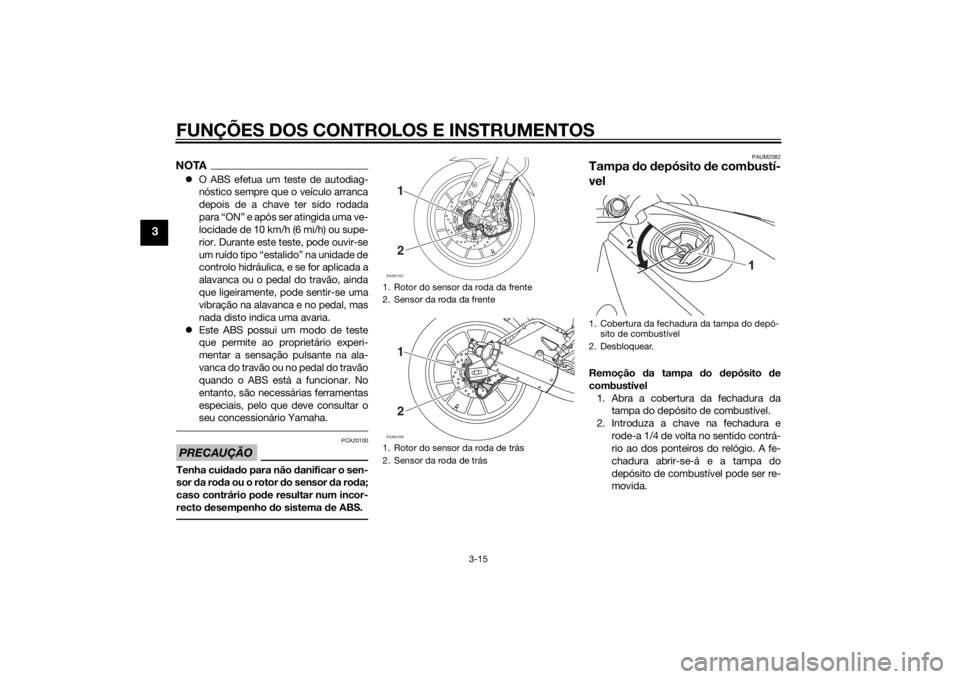

1. Rotor do sensor da roda da frente
2. Sensor da roda da frente
1. Rotor do sensor da roda de trás
2. Sensor da roda de trásZAUM122712ZAUM122812
1. Cobertura da fechadura da tampa do depó-
sito de combustível
2. Desbloquear.
U5D7P5P0.book Page 15 Friday, August 22, 2014 8:42 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-16
3
Instalação da tampa do depósito de
combustível
1. Coloque a tampa do depósito de
combustível, empurrando-a com a
chave inserida na fechadura.
2. Rode a chave no sentido dos pontei-
ros do relógio em direcção à posição
original e depois retire-a.
3. Feche a cobertura da fechadura.NOTAA tampa do depósito de combustível não
poderá ser colocada a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AVISO
PWA11142
Certifique-se de que a tampa do depósi-
to de combustível está devidamente ins-
talada antes de conduzir o veículo. As
fugas de combustível constituem um
perigo de incêndio.
PAU13213
CombustívelVerifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incêndios e explosões, bem como redu-
zir o risco de ferimentos durante o rea-
bastecimento, siga estas instruções.1. Antes de reabastecer, desligue o mo-
tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efectuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de
combustível. Pare de abastecer quan-
do o combustível chegar à parte infe-
rior do tubo de enchimento. Visto que
o combustível expande quando aque-
ce, este pode sair do depósito de
combustível devido ao calor do motor
ou do sol.3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe imediatamente qualquer
combustível derramado com um
pano macio, seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a
tampa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e pode causar feri-
mentos ou morte. Tenha cuidado ao li-
dar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos,1. Tubo de enchimento de depósito de com-
bustível
2. Nível de combustível máximo
U5D7P5P0.book Page 16 Friday, August 22, 2014 8:42 AM

PARA SUA SEGURANÇA – VERIFICAÇÕES PRÉVIAS À UTILIZAÇÃO
4-1
4
PAU15598
Inspeccione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas condições de funcionamento. Cumpra sempre
os procedimentos e intervalos de inspecção e manutenção descritos no Manual do Utilizador.
AVISO
PWA11152
Se o veículo não for inspeccionado ou mantido em condições, há mais possibilidades de ocorrer um acidente ou danos no equi-
pamento. Não utilize o veículo se detectar algum problema. Se não for possível corrigir um problema através dos procedimentos
deste manual, solicite a um concessionário Yamaha que inspeccione o veículo.Antes de utilizar este veículo, verifique os pontos que se seguem.
ITEM VERIFICAÇÕES PÁGINA
Combustível• Verifique o nível de combustível no respectivo depósito.
• Se necessário, reabasteça.
• Verifique se o tubo de combustível apresenta fuga.3-16
Óleo do motor• Verifique o nível de óleo no motor.
• Se necessário, adicione óleo recomendado até ao nível especificado.
• Verifique se o veículo apresenta fugas de óleo.6-11
Refrigerante• Verifique o nível de refrigerante no reservatório.
• Se necessário, adicione refrigerante recomendado até ao nível especificado.
• Verifique se o sistema de refrigeração tem fugas.6-14
Travão dianteiro• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi-
cado.
• Verifique se o sistema hidráulico apresenta fugas.6-23, 6-23
U5D7P5P0.book Page 1 Friday, August 22, 2014 8:42 AM

PARA SUA SEGURANÇA – VERIFICAÇÕES PRÉVIAS À UTILIZAÇÃO
4-2
4
Travão traseiro• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi-
cado.
• Verifique se o sistema hidráulico apresenta fugas.6-23, 6-23
Embraiagem• Verifique o funcionamento.
• Se necessário, lubrifique o cabo.
• Verifique a folga da alavanca.
• Se necessário, ajuste-a.6-20
Punho do acelerador• Certifique-se de que o funcionamento é suave.
• Verifique a folga do punho do acelerador.
• Se necessário, solicite a um concessionário Yamaha que ajuste a folga do punho
do acelerador e lubrifique o cabo e o compartimento do punho.6-16, 6-27
Cabos de controlo• Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique-a.6-27
Corrente de transmissão• Verifique a folga da corrente.
• Se necessário, ajuste-a.
• Verifique o estado da corrente.
• Se necessário, lubrifique-a.6-25, 6-26
Rodas e pneus• Verifique se apresentam danos.
• Verifique o estado dos pneus e a profundidade da face de rolamento.
• Verifique a pressão do ar.
• Se necessário, corrija.6-17, 6-20
Pedal do travão• Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique o ponto de articulação dos pedais.6-28
Alavancas do travão e da
embraiagem• Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação da alavanca.6-28 ITEM VERIFICAÇÕES PÁGINA
U5D7P5P0.book Page 2 Friday, August 22, 2014 8:42 AM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-2
5
PRECAUÇÃO
PCA11834
Se não se acender nenhum indicador ou
luz de advertência inicialmente, quando
a chave é rodada para “ON”, ou se um
indicador ou luz de advertência perma-
necer aceso, consulte a página 3-2 para
obter informações sobre a verificação
do circuito do indicador e luz de adver-
tência correspondente.
Para modelos com sistema ABS:A luz de advertência do ABS deve
acender-se quando a chave é rodada
para “ON” e desligar-se depois de ser
atingida uma velocidade de 10 km/h
(6 mi/h) ou superior.
PRECAUÇÃO
PCA17682
Se a luz de advertência do ABS não se
acender e depois se apagar conforme
explicado acima, consulte a página 3-2
para obter informações sobre a verifica-
ção do circuito da luz de advertência.2. Mude a transmissão para ponto mor-
to. O indicador luminoso de ponto
morto deve acender-se. Se não acen-
der, solicite a um concessionário
Yamaha que verifique o circuito eléc-
trico.3. Coloque o motor em funcionamento,
premindo o interruptor de arranque.
Se o motor não arrancar, solte o inter-
ruptor de arranque, aguarde alguns
segundos e tente novamente. Cada
tentativa de arranque deve ser o mais
pequena possível para preservar a ba-
teria. Não tente fazer o motor arrancar
durante mais de 10 segundos por ten-
tativa.
PRECAUÇÃO
PCA11043
Para uma maior duração do motor, nun-
ca acelere profundamente com o motor
frio!
PAU16673
Mudança de velocidadesA mudança de velocidades permite-lhe
controlar o nível de potência do motor dis-
ponível para o arranque, aceleração, subi-
da de encostas, etc.
As posições das velocidades estão ilustra-
das na imagem.NOTAPara colocar a transmissão em ponto mor-
to, pressione repetidamente o pedal de
mudança de velocidades até este atingir o
fim do percurso e, finalmente, suba-o ligei-
ramente.1. Pedal de mudança de velocidades
2. Ponto mortoZAUM1167
1 N2 3 4 5
6
1
2
U5D7P5P0.book Page 2 Friday, August 22, 2014 8:42 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-1
6
PAU17245
A inspecção, ajuste e lubrificação periódi-
cos manterão o seu veículo no estado mais
seguro e eficiente possível. A segurança é
uma obrigação do proprietário/condutor
do veículo. Os pontos mais importantes de
inspecção, ajuste e lubrificação do veículo
são explicados nas páginas a seguir.
Os intervalos especificados na tabela de
manutenção periódica deverão ser apenas
considerados como um guia geral em con-
dições normais de condução. No entanto,
dependendo das condições climáticas, do
terreno, da localização geográfica e da uti-
lização individual, os intervalos de manu-
tenção poderão ter de ser reduzidos.
AVISO
PWA10322
Se o veículo não for mantido em condi-
ções ou se a manutenção for efectuada
incorrectamente, o risco de ferimentos
ou morte pode ser maior durante os pro-
cedimentos de assistência ou a utiliza-
ção do veículo. Se não estiver
familiarizado com a assistência ao veí-
culo, solicite este serviço a um conces-
sionário Yamaha.
AVISO
PWA15123
Salvo especificação em contrário, desli-
gue o motor durante os procedimentos
de manutenção.
Um motor em funcionamento tem
peças em movimento que podem
prender-se a partes do corpo ou ao
vestuário e componentes eléctri-
cos que podem provocar choques
ou incêndios.
Se o motor estiver em funciona-
mento durante os procedimentos
de assistência pode provocar feri-
mentos oculares, queimaduras, in-
cêndio ou intoxicação por
monóxido de carbono – podendo
provocar a morte. Consulte a pági-
na 1-2 para obter mais informações
sobre o monóxido de carbono.
AVISO
PWA15461
Os discos, pinças, cilindros e revesti-
mentos dos travões podem ficar muito
quentes durante a utilização. Para evitar
eventuais queimaduras, deixe os com-
ponentes dos travões arrefecer antes de
lhes tocar.
PAU17303
O controlo das emissões não funciona ape-
nas para garantir um ar mais limpo, como
também é vital para um funcionamento
adequado do motor e o máximo de desem-
penho. Nas tabelas de manutenção perió-
dica que se seguem, os serviços
relacionados com o controlo de emissões
são agrupados separadamente. Estes ser-
viços requerem dados, conhecimentos e
equipamentos especializados. A manuten-
ção, substituição ou reparação dos dispo-
sitivos e sistemas de controlo de emissões
podem ser realizadas por qualquer profis-
sional ou estabelecimento de reparação
devidamente certificado (caso aplicável).
Os concessionários Yamaha possuem a
formação e o equipamento necessários
para realizar estes serviços em particular.
U5D7P5P0.book Page 1 Friday, August 22, 2014 8:42 AM
