Page 16 of 88

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
HAU10462
Blocchetto accensione/blocca-
sterzoIl blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.
HAU48421
ON (aperto)
Tutti i circuiti elettrici vengono alimentati,
l’illuminazione pannello strumenti, la luce
fanalino posteriore, la luce targa e la luce di
posizione anteriore si accendono ed è pos-
sibile avviare il motore. La chiave di accen-
sione non può essere sfilata.
NOTAIl faro si accende automaticamente all’av-
viamento del motore e resta acceso fino a
quando la chiave non viene girata su
“OFF”, anche se il motore si arresta.
HAU10662
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È
possibile sfilare la chiave.
AVVERTENZA
HWA10062
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
d ere il controllo del mezzo o d i causare
inci denti.
HAU10685
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve. Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra.
2. In posizione di “OFF”, premere la chiave e, tenendola premuta, girarla
su “LOCK”.
3. Sfilare la chiave.1. Premere.
2. Svoltare.12
U2SSH0H0.book Page 1 Monday, November 4, 2013 2:51 PM
Page 24 of 88

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
3
HAU12821
Leva frizioneLa leva della frizione si trova sulla manopola
a sinistra del manubrio. Per staccare la fri-
zione, tirare la leva verso la manopola. Per
innestare la frizione, r ilasciare la leva. Per
garantire il funzionamento agevole della fri-
zione, tirare la leva rapidamente e rilasciarla
lentamente.
La leva della frizione è munita di un interrut-
tore della frizione che fa parte dell’impianto
d’interruzione del circuito di accensione.
(Vedere pagina 3-16.)
HAU12872
Pe dale cambioIl pedale cambio si trova sul lato sinistro del
motociclo e si usa in combinazione con la
leva frizione quando si cambiano le marce
della trasmissione sempre in presa a 5 mar-
ce installata su questo motociclo.
HAU12892
Leva frenoLa leva freno si trova sul lato destro del ma-
nubrio. Per azionare il freno anteriore, tirare
la leva verso la manopola acceleratore.
1. Leva frizione
1
1. Pedale cambio1
1. Leva freno
1
U2SSH0H0.book Page 9 Monday, November 4, 2013 2:51 PM
Page 25 of 88

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
3
HAU12942
Pedale del frenoIl pedale del freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale del freno.
HAU13125
Tappo serbatoio carburantePer to gliere il tappo serbatoio carburan-
te
Spostare il coperchietto della serratura tap-
po serbatoio carburante, inserire la chiave
nella serratura e farle fare un quarto di giro
in senso orario. La serratura si apre e si può
togliere il tappo serbatoio carburante. Per installare il tappo serbatoio carbu-
rante
1. Inserire il tappo serbatoio carburante nell’apertura del serbatoio con la chia-
ve nella serratura e con il
riferimento “ ” rivolto in avanti.
2. Riportare la chiave nella sua posizione originaria girandola in senso antiora-
rio, sfilarla e chiudere il coperchietto
della serratura.
NOTANon si può installare il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-
rettamente.
AVVERTENZA
HWA10132
Verificare che il tappo serbatoio carbu-
rante sia installato correttamente prima
di mettersi in marcia. Le per dite di car-
burante costituiscono un rischio d’in-
cen dio.
1. Pedale freno
1
1. Coperchietto della serratura tappo serbatoio
carburante
2. Riferimento “ ”
3. Serratura.
4. Sbloccare.
1 2
3
4
U2SSH0H0.book Page 10 Monday, November 4, 2013 2:51 PM
Page 29 of 88

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
3
HAU14312

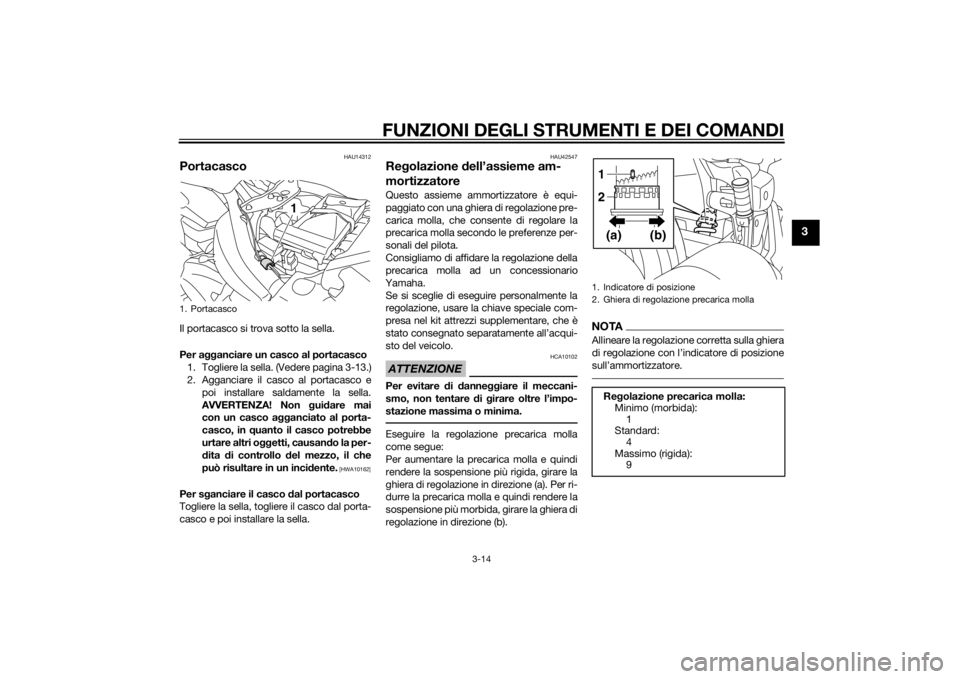

PortacascoIl portacasco si trova sotto la sella.
Per agganciare un casco al portacasco
1. Togliere la sella. (Vedere pagina 3-13.)
2. Agganciare il casco al portacasco e poi installare saldamente la sella.
AVVERTENZA! Non gui dare mai
con un casco a gganciato al porta-
casco, in q uanto il casco potrebbe
urtare altri o ggetti, causan do la per-
d ita di controllo del mezzo, il che
può risultare in un inci dente.
[HWA10162]
Per s ganciare il casco dal portacasco
Togliere la sella, togliere il casco dal porta-
casco e poi installare la sella.
HAU42547
Re golazione dell’assieme am-
mortizzatoreQuesto assieme ammortizzatore è equi-
paggiato con una ghiera di regolazione pre-
carica molla, che consente di regolare la
precarica molla secondo le preferenze per-
sonali del pilota.
Consigliamo di affidare la regolazione della
precarica molla ad un concessionario
Yamaha.
Se si sceglie di eseguire personalmente la
regolazione, usare la chiave speciale com-
presa nel kit attrezzi supplementare, che è
stato consegnato separatamente all’acqui-
sto del veicolo.ATTENZIONE
HCA10102
Per evitare d i danne ggiare il meccani-
smo, non tentare di girare oltre l’impo-
stazione massima o minima.Eseguire la regolazione precarica molla
come segue:
Per aumentare la precarica molla e quindi
rendere la sospensione più rigida, girare la
ghiera di regolazione in direzione (a). Per ri-
durre la precarica molla e quindi rendere la
sospensione più morbida, girare la ghiera di
regolazione in direzione (b).
NOTAAllineare la regolazione corretta sulla ghiera
di regolazione con l’indicatore di posizione
sull’ammortizzatore.
1. Portacasco
1
1. Indicatore di posizione
2. Ghiera di regolazione precarica molla
Re golazione precarica molla:
Minimo (morbida):
1
Standard: 4
Massimo (rigida): 9
1 23456789
(a)
(b)
12
U2SSH0H0.book Page 14 Monday, November 4, 2013 2:51 PM
Page 47 of 88

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-8
6
HAU18752

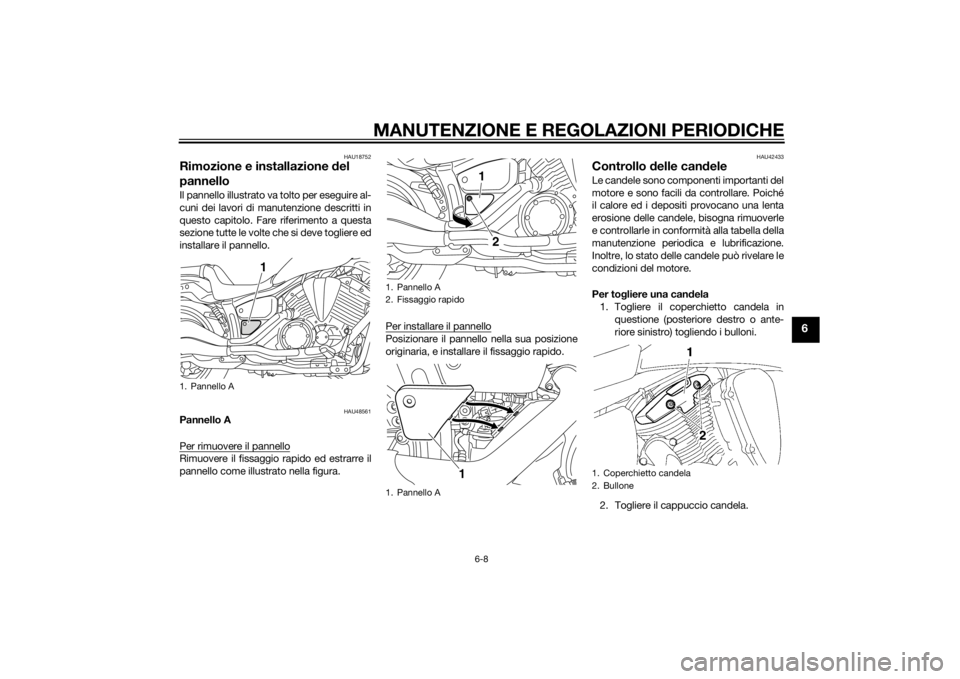

Rimozione e installazione del
pannelloIl pannello illustrato va tolto per eseguire al-
cuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare il pannello.
HAU48561
Pannello A
Per rimuovere il pannelloRimuovere il fissaggio rapido ed estrarre il
pannello come illustrato nella figura. Per installare il pannello
Posizionare il pannello nella sua posizione
originaria, e installare il fissaggio rapido.
HAU42433
Controllo
delle can deleLe candele sono componenti importanti del
motore e sono facili da controllare. Poiché
il calore ed i depositi provocano una lenta
erosione delle candele, bisogna rimuoverle
e controllarle in conformità alla tabella della
manutenzione periodica e lubrificazione.
Inoltre, lo stato delle candele può rivelare le
condizioni del motore.
Per to gliere una can dela
1. Togliere il coperchietto candela in questione (posteriore destro o ante-
riore sinistro) togliendo i bulloni.
2. Togliere il cappuccio candela.
1. Pannello A
1
1. Pannello A
2. Fissaggio rapido
1. Pannello A
1 2
1
1. Coperchietto candela
2. Bullone
U2SSH0H0.book Page 8 Monday, November 4, 2013 2:51 PM
