REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-10
6
HINWEISZur Montage des Schnellverschlusses den
Stift in der Mitte herausdrücken, sodass er
am Kopf des Schnellverschlusses hervor-
steht, den Schnellverschluss in das untere
Verkleidungsteil einsetzen und anschlie-
ßend den hervorstehenden Stift wieder hin-
eindrücken, bis er mit dem Kopf des
Schnellverschlusses fluchtet.
GAUM3360
Zündkerze prüfenDie Zündkerze ist ein wichtiger Bestandteil
des Motors und ist leicht zu überprüfen. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerze im Laufe
der Zeit vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausgenom-
men und geprüft werden. Der Zustand der
Zündkerze erlaubt Rückschlüsse auf den
Zustand des Motors.
Zündkerze ausbauen
1. Das Fahrzeug auf den Hauptständer
stellen
2. Die Sitzbank öffnen. (Siehe Seite
3-19.)
3. Das hintere Ablagefach abschrauben.4. Den Zündkerzenstecker abziehen.
5. Die Zündkerze mit dem Zündkerzen-
schlüssel (im Bordwerkzeug) heraus-
schrauben, wie in der Abbildung dar-
gestellt.

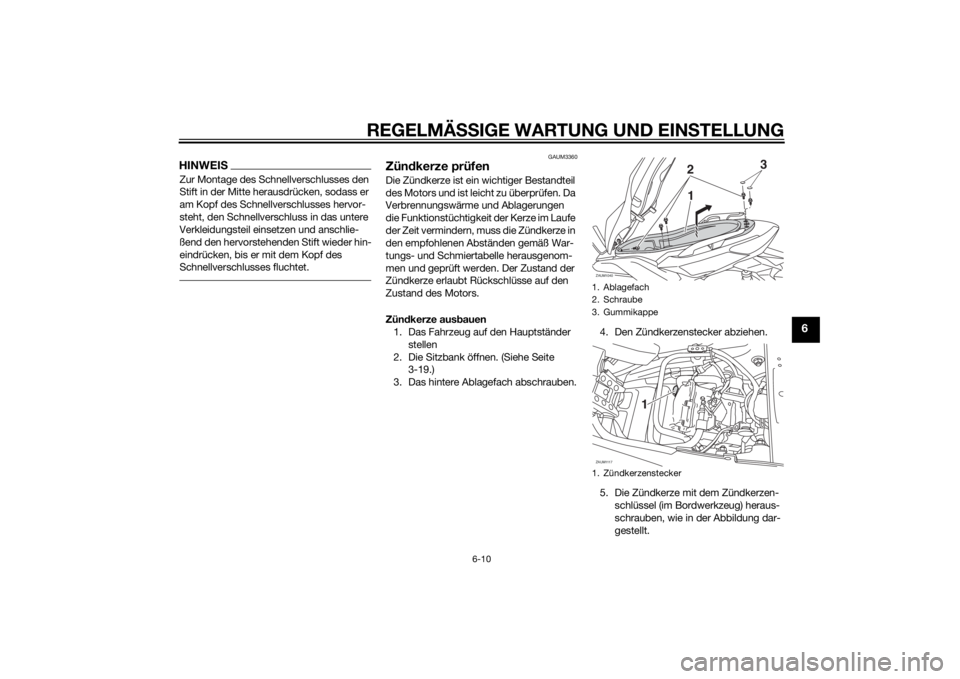

1. Ablagefach
2. Schraube
3. Gummikappe
1. ZündkerzensteckerZAUM1040
23
1
ZAUM1117
1
U2DMG1G0.book Page 10 Friday, October 25, 2013 1:38 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-11
6
Zündkerze prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.HINWEISWeist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diag-
nostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen.
2. Die Zündkerze auf fortgeschrittenen
Abbrand der Mittelelektrode und
übermäßige Ölkohleablagerungen
prüfen und ggf. erneuern.
3. Den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf.
korrigieren.
Zündkerze montieren
1. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper
vom Gewinde abwischen.2. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann
vorschriftsmäßig festziehen.
HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4…1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.3. Den Zündkerzenstecker aufsetzen.
4. Das hintere Ablagefach in die ur-
sprüngliche Lage bringen und dann
festschrauben.
5. Die Sitzbank schließen.
1. ZündkerzenschlüsselZAUM1118
1
Empfohlene Zündkerze:

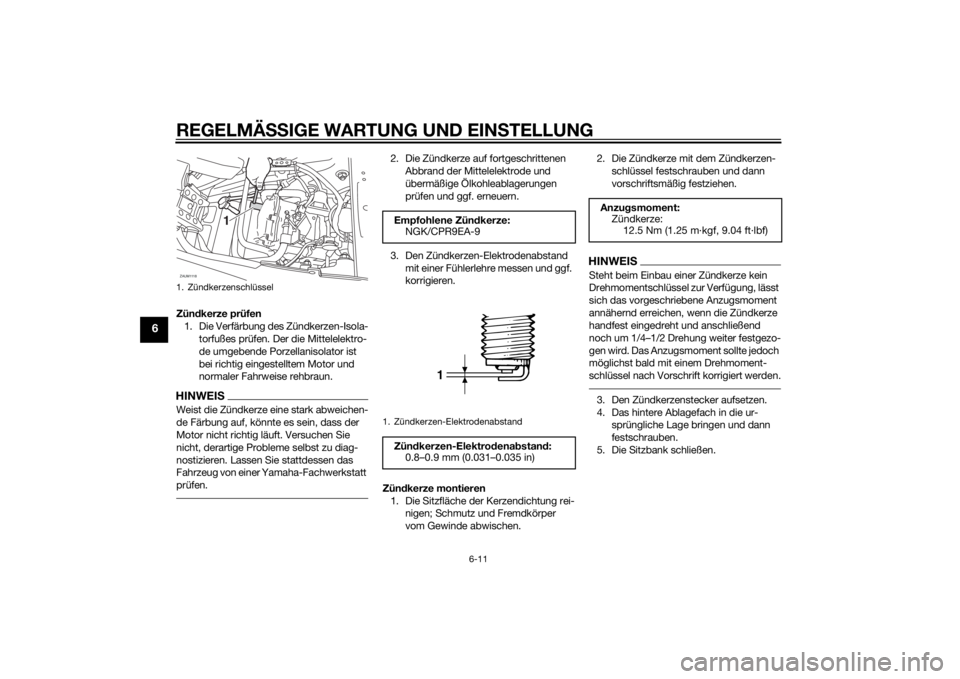

NGK/CPR9EA-91. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)
1
Anzugsmoment:
Zündkerze:
12.5 Nm (1.25 m·kgf, 9.04 ft·lbf)
U2DMG1G0.book Page 11 Friday, October 25, 2013 1:38 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-12
6
GAUM3331
MotorölDer Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem muss das Öl in
den gemäß der Wartungs- und Schmierta-
belle empfohlenen Abständen gewechselt
werden und wenn die Wartungskontroll-
leuchte aufleuchtet.
Ölstand prüfen
1. Den Roller auf den Hauptständer stel-
len. Selbst geringfügige Neigung zur
Seite kann bereits zu einem falschen
Messergebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Einfüll-
schraubverschluss herausdrehen,
den Messstab abwischen, in die Ein-
füllöffnung zurückstecken (ohne ihn
hineinzuschrauben) und dann wieder
herausziehen, um den Ölstand zu
überprüfen.HINWEISDer Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der emp-
fohlenen Sorte bis zum vorgeschrie-
benen Stand nachfüllen.
5. Den Messstab in die Einfüllöffnung
stecken und dann den Einfüllschraub-
verschluss fest zudrehen.
Öl wechseln (mit/ohne Filterwechsel)
1. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
2. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.3. Den Einfüllschraubverschluss und die
Motoröl-Ablassschraube herausdre-
hen, um das Motoröl aus dem Kurbel-
gehäuse abzulassen.
4. Die Unterlegscheibe der Ablass-
schraube auf Beschädigung überprü-
fen und, falls beschädigt, erneuern.1. Motoröl-Einfüllschraubverschluss
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1
32
1
ZAUM0685

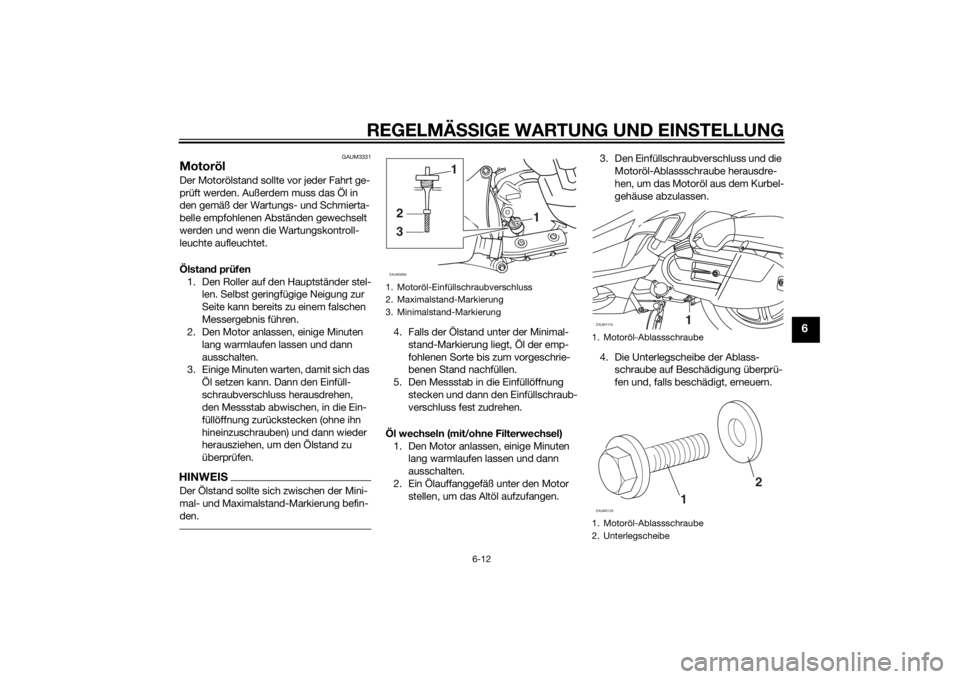

1. Motoröl-Ablassschraube
1. Motoröl-Ablassschraube
2. UnterlegscheibeZAUM1119
11
2
ZAUM0129
U2DMG1G0.book Page 12 Friday, October 25, 2013 1:38 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-13
6
HINWEISDie Schritte 5–9 nur ausführen, wenn der
Ölfiltereinsatz erneuert wird.5. Den Ölfiltergehäusedeckel durch Ab-
nehmen der Schrauben ausbauen.
6. Den Ölfiltereinsatz und den O-Ring
herausnehmen.7. Den O-Ring auf Beschädigung über-
prüfen und, falls beschädigt, erneu-
ern.
8. Den neuen Ölfiltereinsatz und einen
O-Ring einbauen.
9. Die Schrauben des Ölfiltergehäusede-
ckels anbringen und anschließend
vorschriftsmäßig festziehen.
HINWEISSicherstellen, dass der O-Ring korrekt sitzt.
10. Die Motoröl-Ablassschraube samt
Unterlegscheibe montieren und die
Ablassschraube anschließend vor-
schriftsmäßig festziehen.HINWEISSicherstellen, dass die Unterlegscheibe
korrekt sitzt.11. Die vorgeschriebene Menge des emp-
fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.HINWEISVerschüttetes Öl auf allen Motorteilen ab-
wischen, nachdem der Motor und die Aus-
puffanlage abgekühlt sind.
1. ÖlfiltereinsatzabdeckungZAUM1120
1

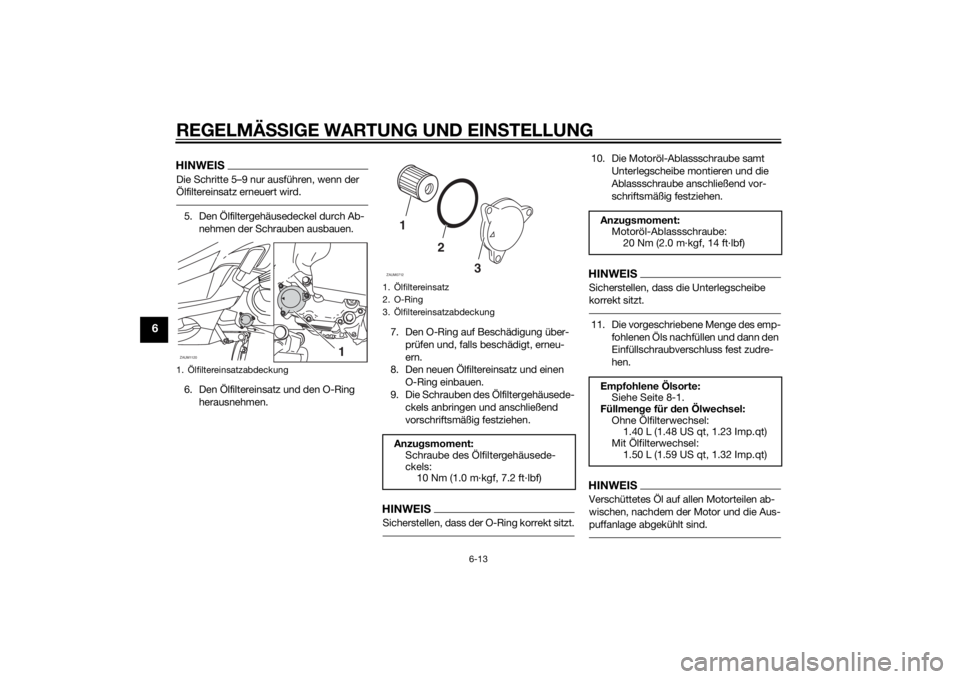

1. Ölfiltereinsatz
2. O-Ring
3. ÖlfiltereinsatzabdeckungAnzugsmoment:
Schraube des Ölfiltergehäusede-
ckels:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)1
2
3
ZAUM0712
Anzugsmoment:
Motoröl-Ablassschraube:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge für den Ölwechsel:
Ohne Ölfilterwechsel:
1.40 L (1.48 US qt, 1.23 Imp.qt)
Mit Ölfilterwechsel:
1.50 L (1.59 US qt, 1.32 Imp.qt)
U2DMG1G0.book Page 13 Friday, October 25, 2013 1:38 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-14
6
ACHTUNG
GCA11671
Verwenden Sie keine Öle mit Die-
sel-Spezifikation “CD” oder Öle von
höherer Qualität als vorgeschrie-
ben. Auch keine Öle der Klasse
“ENERGY CONSERVING II” oder
höher verwenden.
Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse gelan-
gen.12. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
13. Den Motor ausschalten, den Ölstand
erneut prüfen und ggf. Öl nachfüllen.
14. Ölwechsel-Intervallanzeige zurück-
stellen. (Siehe Seite 3-7.)
GAU20067
AchsgetriebeölDas Achsantriebsgehäuse sollte vor jeder
Fahrt auf Öllecks geprüft werden. Treten
Lecks auf, den Motorroller von einer
Yamaha-Fachwerkstatt überprüfen und re-
parieren lassen. Außerdem muss in den
vorgeschriebenen Abständen, gemäß War-
tungs- und Schmiertabelle, das Achsge-
triebeöl gewechselt werden.
1. Den Motor starten, das Achsgetriebe-
öl einige Minuten während der Fahrt
warm werden lassen und dann den
Motor ausschalten.
2. Den Roller auf den Hauptständer stel-
len.
3. Ein Ölauffanggefäß unter das Achsan-
triebsgehäuse stellen, um das Altöl
aufzufangen.
4. Den Achsgetriebeöl-Einfüllschraub-
verschluss mit seinem O-Ring aus
dem Achsantriebsgehäuse heraus-
drehen.5. Die Achsgetriebeöl-Ablassschraube
mit ihrer Dichtung herausdrehen und
das Achsgetriebeöl ablassen.
6. Die Achsgetriebeöl-Ablassschraube
mit einer neuen Dichtung einschrau-
ben und anschließend vorschriftsmä-
ßig festziehen.

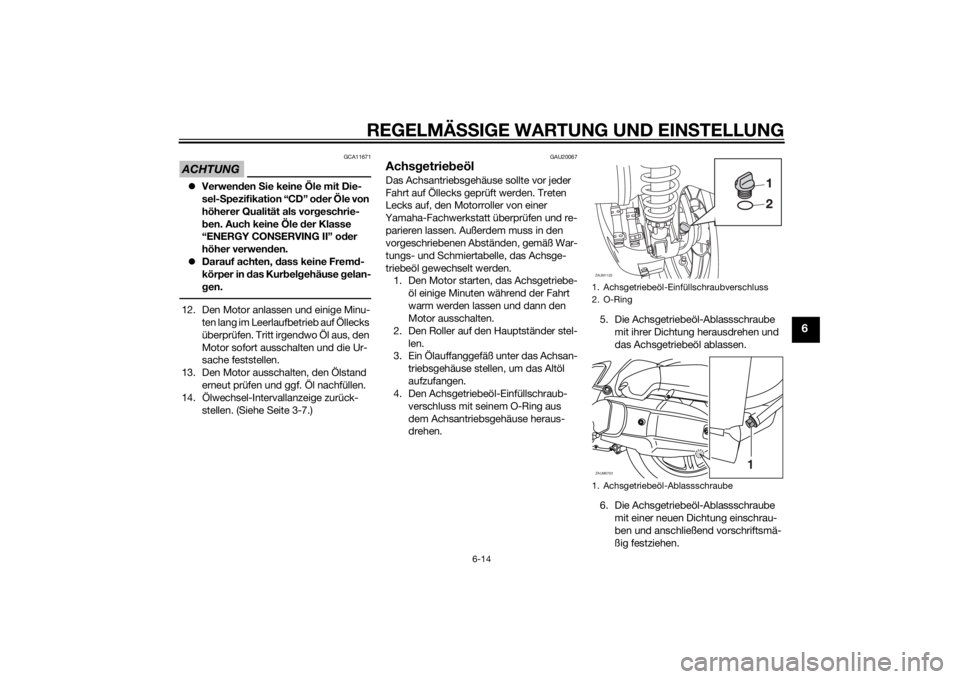

1. Achsgetriebeöl-Einfüllschraubverschluss
2. O-Ring
1. Achsgetriebeöl-AblassschraubeZAUM1123ZAUM0703
1
U2DMG1G0.book Page 14 Friday, October 25, 2013 1:38 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-15
6
7. Die vorgeschriebene Menge des emp-
fohlenen Achsgetriebeöls nachfüllen.
WARNUNG! Darauf achten, dass
keine Fremdstoffe ins Getriebege-
häuse eindringen. Sicherstellen,
dass kein Öl auf den Reifen oder
das Rad gelangt.
[GWA11312]
8. Den Achsgetriebeöl-Einfüllschraub-
verschluss mit einem neuen O-Ring
einschrauben und vorschriftsmäßig
festziehen.
9. Das Achsantriebsgehäuse auf Öllecks
prüfen. Tritt irgendwo Öl aus, die Ur-
sache feststellen.
GAU20071
KühlflüssigkeitDer Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAUM3043
Kühlflüssigkeitsstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten.
2. Das vordere Ablagefach A öffnen.
(Siehe Seite 3-19.)HINWEISDa der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.
Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnis
führen.3. Durch das Schauglas den Kühlflüssig-
keitsstand kontrollieren.
HINWEISDer Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-
Markierung befinden.4. Befindet sich der Kühlflüssigkeits-
stand an oder unterhalb der Minimal-
stand-Markierung, die Abdeckung A
abnehmen. (Siehe Seite 6-8.)
5. Den Ausgleichsbehälterdeckel öffnen
und Kühlflüssigkeit bis zur Maximal-
stand-Markierung auffüllen.
WARNUNG! Nur den Kühlflüssig-
keits-Ausgleichsbehälterdeckel
öffnen. Niemals versuchen, den
Kühler-Verschlussdeckel bei hei-
ßem Motor abzunehmen.
[GWA15162]

ACHTUNG: Wenn keine Kühlflüs- Anzugsmoment:
Achsgetriebeöl-Ablassschraube:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Empfohlene Getriebeölsorte:
Siehe Seite 8-1.
Füllmenge:
0.21 L (0.22 US qt, 0.18 Imp.qt)
1. Maximalstand-Markierung
2. Minimalstand-MarkierungZAUM1029
2 1
Coolant LevelCoolant L
evelH
ighH
igh
LowLo
w
U2DMG1G0.book Page 15 Friday, October 25, 2013 1:38 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-16
6
sigkeit zur Verfügung steht, kann
stattdessen destilliertes Wasser
oder weiches Leitungswasser be-
nutzt werden. Kein hartes Wasser
oder Salzwasser verwenden, da
dies dem Motor schadet. Wenn
Wasser anstelle von Kühlflüssigkeit
verwendet wurde, tauschen Sie es
so schnell wie möglich durch Kühl-
flüssigkeit aus, da sonst das Kühl-
system nicht gegen Frost und Kor-
rosion geschützt ist. Wenn der
Kühlflüssigkeit Wasser hinzugefügt
wurde, den Frostschutzmittelgehalt
der Kühlflüssigkeit so bald wie
möglich von einer Yamaha-Fach-
werkstatt überprüfen lassen, da sonst die Wirksamkeit des Kühlmit-
tels reduziert wird.
[GCA10473]
6. Den Behälterdeckel schließen und
dann die Abdeckung montieren.
7. Das vordere Ablagefach schließen.
GAU33032
Kühlflüssigkeit wechseln
Die Kühlflüssigkeit muss in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden. Die
Kühlflüssigkeit von einer Yamaha-Fach-
werkstatt wechseln lassen. WARNUNG!
Niemals versuchen, den Kühler-Ver-
schlussdeckel bei heißem Motor abzu-
nehmen.
[GWA10382]GAUM3370
Filtereinsätze von Luftfilter und
Riementriebgehäuse-Luftfilter
und Luftfiltergehäuse-Ablass-
schläucheDer Luftfiltereinsatz sollte ersetzt und der
Riementriebgehäuse-Filtereinsatz sollte
gereinigt werden gemäß den empfohlenen
Intervallen in der Wartungs- und
Schmiertabelle. Bei übermäßig staubigem
oder feuchtem Einsatz sind die Filter häufi-
ger zu warten.
Luftfiltereinsatz ersetzen
1. Den Roller auf den Hauptständer stel-
len.
2. Den Luftfilter-Gehäusedeckel ab-
schrauben.

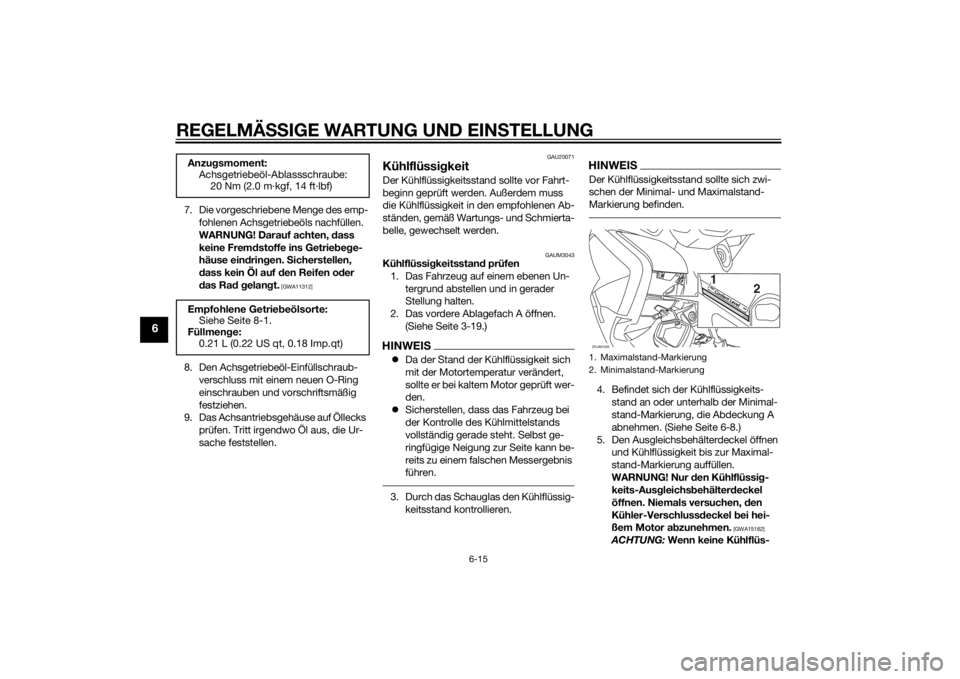

1. Kühlflüssigkeits-AusgleichsbehälterdeckelZAUM10301
Fassungsvermögen des Aus-
gleichsbehälters:
0.32 L (0.34 US qt, 0.28 Imp.qt)

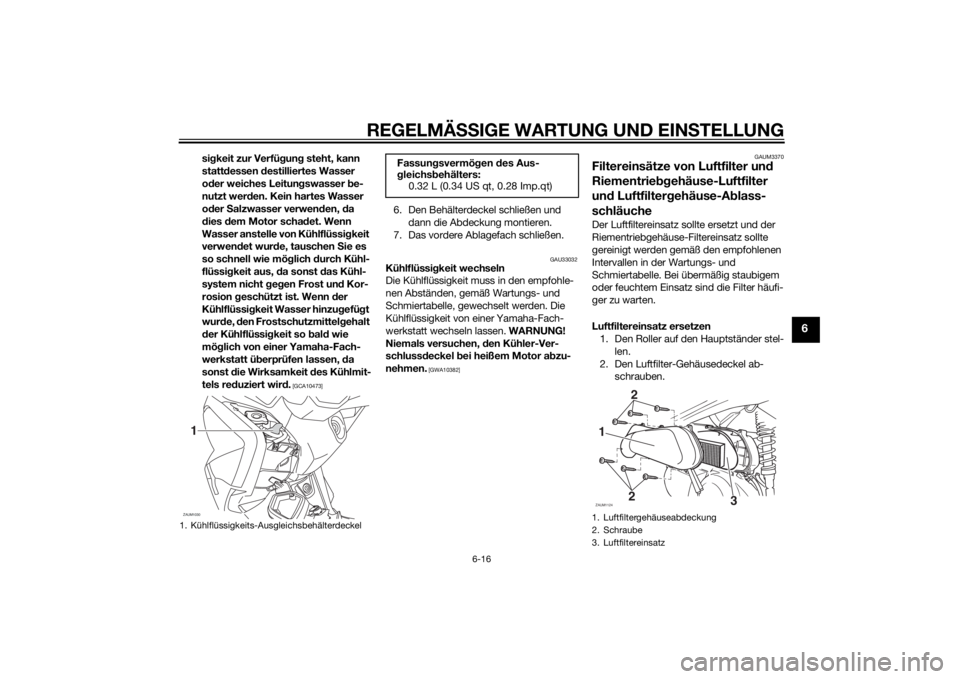

1. Luftfiltergehäuseabdeckung
2. Schraube
3. LuftfiltereinsatzZAUM11241
22
3
U2DMG1G0.book Page 16 Friday, October 25, 2013 1:38 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-17
6
3. Den Luftfiltereinsatz herausziehen.
4. Einen neuen Luftfiltereinsatz in das
Luftfiltergehäuse einsetzen.
5. Den Luftfilter-Gehäusedeckel fest-
schrauben.
Die Luftfiltergehäuse-Ablassschläuche
reinigen
1. Die Schläuche am Boden des Luftfil-
tergehäuses auf angesammelten
Schmutz oder Wasser kontrollieren.
Links
2. Bei Ansammlung von Wasser oder
Schmutz den Ablassschlauch entfer-
nen, gründlich reinigen und dann wie-
der anschließen.Den Filtereinsatz des Riementriebge-
häuse-Luftfilters reinigen
1. Die Riementriebgehäuse-Filterdeckel
abschrauben.
2. Den Luftfiltereinsatz herausnehmen
und dann mit Druckluft, wie in der Ab-
bildung dargestellt, ausblasen.3. Den Luftfiltereinsatz auf Beschädi-
gung überprüfen und, falls beschä-
digt, erneuern.
4. Den Filtereinsatz mit der farbigen Sei-
te nach außen in das Luftfiltergehäuse
einsetzen.
5. Die Riementriebgehäuse-Filterdeckel
festschrauben. ACHTUNG: Sicher-
stellen, dass jeder Filtereinsatz kor-
rekt in seinem Gehäuse eingesetzt
ist. Der Motor sollte niemals ohne
eingebaute Luftfiltereinsätze be-
trieben werden, da sonst der (die)
Kolben und/oder Zylinder stärke-
rem Verschleiß unterliegen.
[GCA10532]

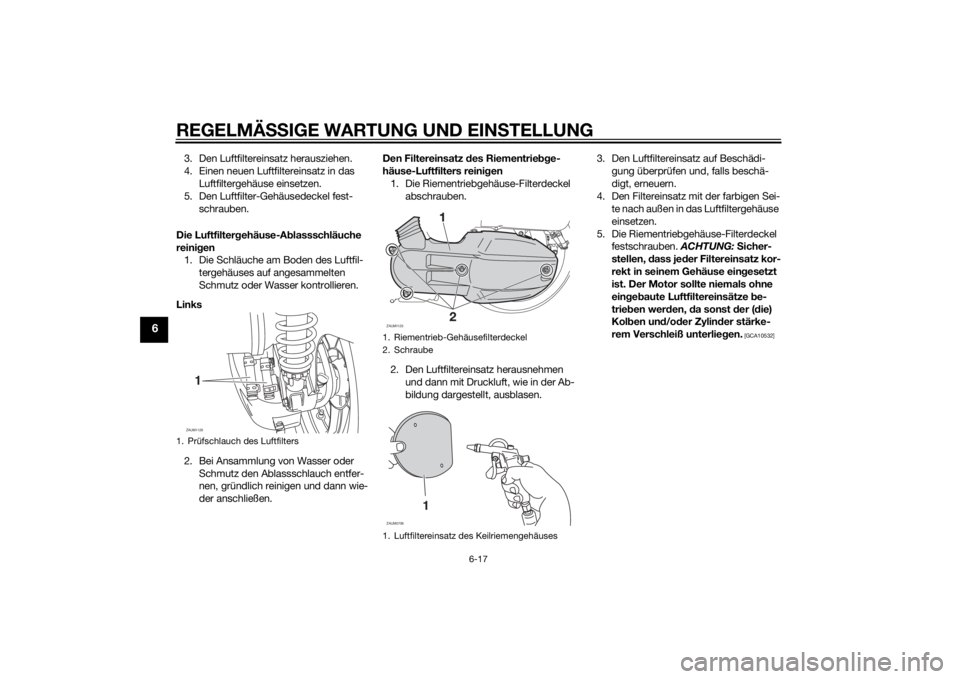

1. Prüfschlauch des LuftfiltersZAUM11261
1. Riementrieb-Gehäusefilterdeckel
2. Schraube
1. Luftfiltereinsatz des KeilriemengehäusesZAUM1125
1
ZAUM0706
U2DMG1G0.book Page 17 Friday, October 25, 2013 1:38 PM
