PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-3
2
3
4
5
678
9
7. Applicare della cera su tutte le superfi-
ci verniciate.
8. Lasciare asciugare completamente il motociclo prima di rimessarlo o di co-
prirlo.
AVVERTENZA
HWA11131
Corpi estranei sui freni o sui pneumatici
possono far perdere il controllo.
Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici.

Se necessario, pulire i dischi freni e
i le guarnizioni dei freni con un de-
tergente per dischi freni o con ace-
tone e lavare i pneumatici con
acqua calda ed un detergente neu-
tro. Prima di marciare a velocità ele-
vate, provare la capacità di frenata
del motociclo ed il suo comporta-mento in curva.
ATTENZIONE
HCA10800

Applicare con parsimonia olio
spray e cera e accertarsi di togliere
con un panno il prodotto in ecces-
so.

Non applicare mai olio o cera sulle
parti in gomma e in plastica, bensì
trattarle con prodotti di pulizia spe-
cifici.

Evitare di usare prodotti lucidanti abrasivi, in quanto asportano la ver-
nice.
NOTA
Consultare un concessionario
Yamaha per consigli sui prodotti da
usare.

Lavaggio, pioggia o umidità possono
causare l’appannamento della lente
faro. Accendendo il faro per breve
tempo si aiuterà l’eliminazione dellacondensa dalla lente.
HAU43202
Rimessaggio A breve termine
Per il rimessaggio de
l motociclo, usare
sempre un locale fresco e asciutto e, se ne-
cessario, proteggerlo dalla polvere con una
copertura che lasci traspirare l’aria. Accer-
tarsi che il motore e l’impianto di scarico si
siano raffreddati prima di coprire il motoci-
clo.ATTENZIONE
HCA10810

Se si rimessa il motociclo in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quando è
ancora bagnato, si permette all’ac-
qua ed all’umidità di penetrare e di
provocare la formazione di ruggine.

Per prevenire la corrosione, evitare
scantinati umidi, ricoveri d’animali
(a causa della presenza d’ammonia-
ca) e gli ambienti in cui sono imma-gazzinati prodotti chimici forti.
A lungo termine
Prima di rimessare il motociclo per diversi
mesi: 1. Seguire tutte le istruzioni nella sezione “Pulizia” del presente capitolo.
2. Riempire il serbatoio carburante ed
1DX-9-H2.book 3 ページ ２０１３年３月６日　水曜日　午後５時４０分

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-4
1
2
3
4
5
67
8
9
aggiungere uno stabilizzatore del car-
burante (se disponibile) per prevenire
l’arrugginimento del serbatoio carbu-
rante ed il deterioramento del carbu-
rante.
3. Eseguire le fasi riportate di seguito per proteggere il cilindr o, i segmenti, ecc.
dalla corrosione.
a. Togliere il cappuccio candela e la candela.
b. Versare un cucchiaino da tè di olio
motore nel foro della candela.
c. Installare il cappuccio candela sul- la candela e poi mettere la candela
sulla testa cilindro in modo che gli
elettrodi siano a massa. (Questo li-
miterà la formazione di scintille du-
rante la prossima fase.)
d. Mettere in rotazione diverse volte il motore con lo starter. (In questo
modo la parete del cilindro si rico-
prirà di olio.)
e. Togliere il cappuccio candela e poi
installare la candela ed il cappuc-
cio candela. AVVERTENZA! Per
prevenire danneggiamenti o in-
fortuni provocati dalle scintille,
accertarsi di aver messo a mas-
sa gli elettrodi della candela
mentre si fa girare il moto-
re.
[HWA10951]
4. Lubrificare tutti i cavi di comando ed i
perni di guida di tutte le leve e dei pe-
dali, come pure del cavalletto laterale/
cavalletto centrale.
5. Controllare e, se necessario, ripristina-
re la pressione pneumatici e poi solle-
vare il motociclo in modo che
entrambe le ruote non tocchino terra.
In alternativa, far girare le ruote di poco
ogni mese in modo da prevenire il dan-
neggiamento locale dei pneumatici.
6. Coprire l’uscita gas di scarico con un sacchetto di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple- tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un ambiente
troppo freddo o caldo [meno di 0 C
(30 F) oppure più di 30  C (90 F)].
Per maggiori informazioni sul rimes-
saggio della batteria, vedere pagina
6-32.
NOTAEseguire tutte le riparazioni eventualmentenecessarie prima di rimessare il motociclo.
1DX-9-H2.book 4 ページ ２０１３年３月６日　水曜日　午後５時４０分

8-1
2
3
4
5
6
789
CARATTERISTICHE TECNICHE
HAU50977
Dimensioni:Lunghezza totale: 2315 mm (91.1 in)
Larghezza totale: 825 mm (32.5 in)
Altezza totale: 1275 mm (50.2 in)
Altezza alla sella:
960 mm (37.8 in)
Passo: 1475 mm (58.1 in)
Distanza da terra: 335 mm (13.19 in)
Raggio minimo di sterzata:
2400 mm (94.5 in)Peso:Peso in ordine di marcia: 129 kg (284 lb)
Massa tecnicamente ammessa (Carico mas-
simo + Peso in ordine di marcia):
219 kg (483 lb)Motore:Tipo di motore: 4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
Monocilindro
Cilindrata: 449 cm
3
Alesaggio  corsa:
95.0  63.4 mm (3.74  2.50 in)
Rapporto di compressione: 12.30 : 1 Sistema di avviamento:
Avviamento elettrico ed a pedale
Sistema di lubrificazione:
A carter secco
Olio motore:Marca consigliata: YAMALUBE
Tipo:
SAE 10W-40, 10W-50, 15W-40, 20W-40
oppure 20W-50
Gradazione dell’olio motore consigliato: API service tipo SG o superiore/JASO MA
Quantità di olio motore: Senza sostituzione dell’elemento del filtro
dell’olio: 0.95 L (1.00 US qt, 0.84 Imp.qt)
Con sostituzione dell’elemento del filtro
dell’olio: 1.00 L (1.06 US qt, 0.88 Imp.qt)Impianto di raffreddamento:Capacità del radiatore (tutto il circuito compre-
so): 1.04 L (1.10 US qt, 0.92 Imp.qt)
Filtro dell’aria:Elemento del filtro dell’aria:
Ad elemento umidoCarburante:Carburante consigliato: Soltanto benzina super senza piombo
Capacità del serbatoio carburante:
7.2 L (1.90 US gal, 1.58 Imp.gal)
Quantità di riserva carburante: 3.0 L (0.79 US gal, 0.66 Imp.gal)Iniezione carburante:Corpo farfallato:
Sigla di ident ificazione:
1DX1 00Candela/-e:Produttore/modello: NGK/CR8E
Distanza elettrodi: 0.7–0.8 mm (0.028–0.031 in)Frizione:Tipo di frizione: In bagno d'olio, a dischi multipliTrasmissione:Rapporto di riduzione primaria:
2.652 (61/23)
Trasmissione finale: A catena
Rapporto di riduzi one secondaria:
3.357 (47/14)
Tipo di trasmissione:
Sempre in presa, a 5 rapporti
Comando: Con il piede sinistro
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F

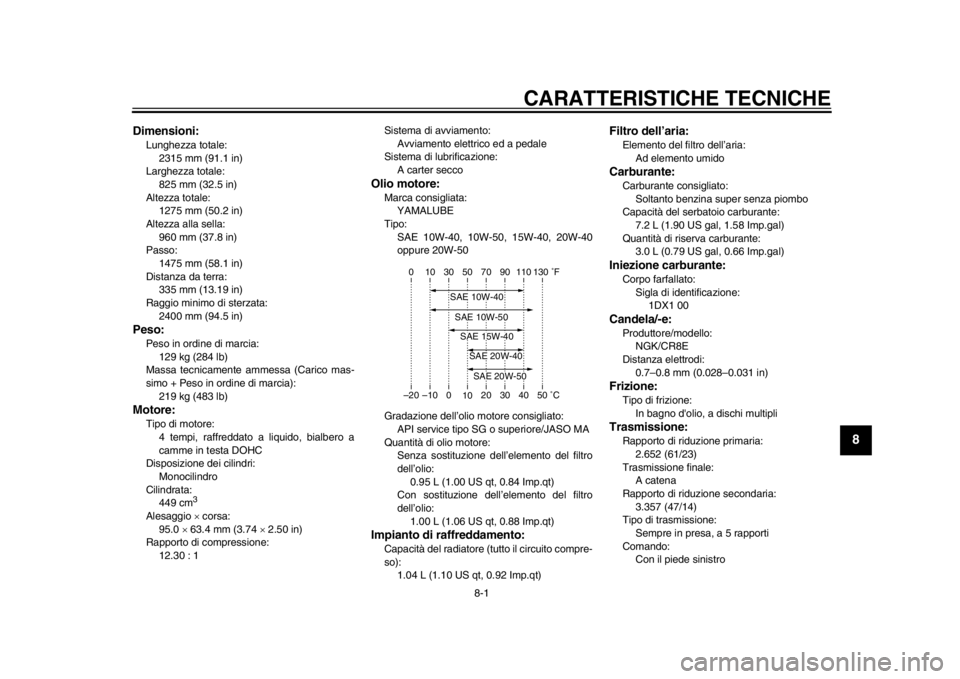

SAE 20W-50SAE 20W-40SAE 15W-40SAE 10W-40SAE 10W-50
1DX-9-H2.book 1 ページ ２０１３年３月６日　水曜日　午後５時４０分

CARATTERISTICHE TECNICHE
8-2
1
2
3
4
5
6
78
9
Rapporti di riduzione:1ª: 2.417 (29/12)
2ª: 1.733 (26/15)
3ª:
1.313 (21/16)
4ª: 1.050 (21/20)
5ª: 0.840 (21/25)Parte ciclistica:Tipo di telaio: A semi-doppia culla
Angolo di incidenza: 27.00 grado
Avancorsa:
115 mm (4.5 in)Pneumatico anteriore:Tipo: Con camera d'aria
Misura:
80/100-21M/C 51P
Produttore/modello: BRIDGESTONE/GRITTY-ED03 EPneumatico posteriore:Tipo:
Con camera d'aria
Misura: 120/90-18M/C 65P
Produttore/modello: BRIDGESTONE/GRITTY-ED04 E Carico massimo:
90 kg (198 lb)
* (Peso totale di conducente, carico e ac-
cessori)
Pressione pneumatici (misurata a pneu-
matici freddi):Condizione di carico: 0–90 kg (0–198 lb)
Anteriore:
150 kPa (1.50 kgf/cm
2, 22 psi)
Posteriore:
200 kPa (2.00 kgf/cm2, 29 psi)
Ruota anteriore:Tipo di ruota: Ruota a raggi
Dimensioni cerchio:
21x1.60Ruota posteriore:Tipo di ruota: Ruota a raggi
Dimensioni cerchio:
18x2.15Freno anteriore:Tipo: A disco singolo
Comando:
Con la mano destra
Liquido consigliato: DOT 4Freno posteriore:Tipo:
A disco singolo
Comando: Con il piede destro Liquido consigliato:
DOT 4
Sospensione anteriore:Tipo: Forcella telescopica
Tipo a molla/ammortizzatore: Molla a spirale / ammortizzatore idraulico
Escursione ruota:
300.0 mm (11.81 in)Sospensione posteriore:Tipo: Forcellone oscillante (sospensione articola-
ta)
Tipo a molla/ammortizzatore: Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
299.0 mm (11.77 in)Impianto elettrico:Sistema d’accensione: TCI
Sistema di carica:
Volano magnete in C.A.Batteria:Modello: YTZ7S(F)
Tensione, capacità:
12 V, 6.0 AhFaro:Tipo a lampadina: Lampada alogenaTensione, potenza lampadina  quantità:Faro:
12 V, 35.0 W/35.0 W  1
1DX-9-H2.book 2 ページ ２０１３年３月６日　水曜日　午後５時４０分

CARATTERISTICHE TECNICHE
8-3
2
3
4
5
6
789
Lampada biluce fanalino/stop: LED
Indicatore di direzione anteriore:
12 V, 10.0 W  2
Indicatore di direzione posteriore: 12 V, 10.0 W  2
Luce ausiliaria: 12 V, 5.0 W  1
Luce targa:
12 V, 5.0 W  1
Luce pannello strumenti: EL (elettroluminescente)
Spia del folle: 12 V, 1.7 W  1
Spia abbagliante:
12 V, 1.7 W  1
Spia degli indicatori di direzione: 12 V, 1.7 W  1
Spia del livello del carburante: LED
Spia problemi al motore:
12 V, 1.7 W  1Fusibile:Fusibile principale:
15.0 A
1DX-9-H2.book 3 ページ ２０１３年３月６日　水曜日　午後５時４０分

9-1
1
2
3
4
5
6
7
89
INFORMAZIONI PER I CONSUMATORI
HAU48612

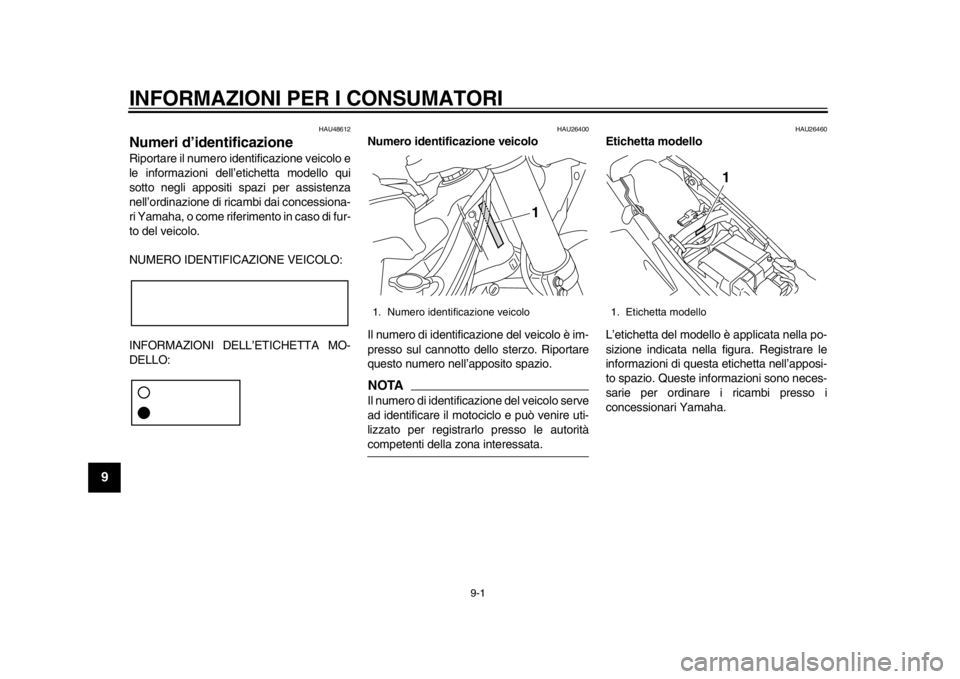

Numeri d’identificazione Riportare il numero identificazione veicolo e
le informazioni dell’etichetta modello qui
sotto negli appositi spazi per assistenza
nell’ordinazione di ricambi dai concessiona-
ri Yamaha, o come riferimento in caso di fur-
to del veicolo.
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL’ETICHETTA MO-
DELLO:
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autoritàcompetenti della zona interessata.
HAU26460
Etichetta modello
L’etichetta del modello è applicata nella po-
sizione indicata nella figura. Registrare le
informazioni di questa etichetta nell’apposi-
to spazio. Queste informazioni sono neces-
sarie per ordinare i ricambi presso i
concessionari Yamaha.
1. Numero identificazione veicolo
1
1. Etichetta modello
1
1DX-9-H2.book 1 ページ ２０１３年３月６日　水曜日　午後５時４０分

INDICE ANALITICO
AAssieme ammortizzatore, regolazione .... 3-16
Avviamento del motore a freddo................ 5-1BBatteria .................................................... 6-32
Bloccasterzo ............................................ 3-12
Blocchetto accensione............................... 3-1CCambi di marcia......................................... 5-3
Candela, controllo...................................... 6-9
Caratteristiche tecniche ............................. 8-1
Carburante................................................. 3-9
Carburante, consigli per ridurne il consumo .................................................. 5-4
Catena di trasmissione, pulizia e
lubrificazione ......................................... 6-28
Cavalletto laterale .................................... 3-18
Cavalletto laterale, controllo e lubrificazione ......................................... 6-30
Cavi, controllo e lubrificazione ................. 6-28
Come supportare il motociclo .................. 6-38
Commutatore luce abbagliante/ anabbagliante .......................................... 3-7
Convertitore catalitico .............................. 3-11
Cuscinetti ruote, controllo ........................ 6-32DDisplay multifunzione................................. 3-2EElemento filtrante e tubetto di
ispezione, pulizia ................................... 6-16
Etichetta modello ....................................... 9-1FForcella, controllo .................................... 6-31
Forcella, regolazione ............................... 3-14 Forcella, spurgo ...................................... 3-15
Fusibile, sostituzione ............................... 6-33
GGioco della leva freno, controllo .............. 6-22
Gioco della leva frizione, regolazione ..... 6-22
Gioco della manopola acceleratore,
controllo ................................................ 6-19
Gioco valvole........................................... 6-19IInformazioni di sicurezza ........................... 1-1
Interruttore avviamento ............................. 3-7
Interruttore dell’avvisa tore acustico ........... 3-7
Interruttore di arresto motore .................... 3-7
Interruttore indicatori di direzione .............. 3-7
Interruttori luce stop ................................ 6-23
Interruttori manubrio .................................. 3-6KKit attrezzi ................................................. 6-2LLampada biluce fanalino/stop ................. 6-35
Lampada faro, sostituzione ..................... 6-34
Lampada indicatore di direzione, sostituzione ........................................... 6-36
Lampada luce di posizione anteriore, sostituzione ........................................... 6-37
Lampada luce targa, sostituzione ........... 6-36
Leva freno ................................................. 3-8
Leva frizione .............................................. 3-7
Leve freno e frizione, controllo e
lubrificazione ......................................... 6-29
Liquido freni, sostituzione........................ 6-26
Liquido refrigerante ................................. 6-14
Livello liquido freni, controllo ................... 6-24
MManopola e cavo acceleratore, controllo e lubrificazione ........................6-29
Manutenzione e lubrificazione, periodica ..................................................6-4
Manutenzione, sistema di controllo emissioni..................................................6-3
Motore, avviamento a caldo.......................5-3NNumeri d’identificazione .............................9-1
Numero identificazione veicolo ..................9-1OOlio motore e elemento filtro olio ............. 6-10PPannello, rimozione e installazione ...........6-8
Parcheggio.................................................5-5
Pastiglie del freno anteriore e
posteriore, controllo ............................... 6-24
Pedale cambio ...........................................3-8
Pedale cambio, controllo .........................6-23
Pedale del freno.........................................3-9
Pedale di avviamento ..............................3-12
Pedale freno, controllo e lubrificazione ....6-30
Perni del forcellone, lubrificazione ........... 6-30
Pneumatici ...............................................6-19
Pomello starter......................................... 3-12
Posizioni dei componenti ...........................2-1
Pulizia ........................................................7-1RRegime del minimo .................................. 6-18
Ricerca ed eliminazione guasti ................ 6-41
Rimessaggio ..............................................7-3
Rodaggio motore .......................................5-4
Ruota (anteriore)...................................... 6-38
1DX-9-H2.book 2 ページ ２０１３年３月６日　水曜日　午後５時４０分

INDICE ANALITICORuota (posteriore) ....................................6-39
Ruote .......................................................6-21SSella .........................................................3-13
Sistema d’interruzione circuito
accensione ............................................3-19
Spia guasto motore ....................................3-2
Spia indicatore di direzione ........................3-1
Spia livello carburante................................3-2
Spia luce abbagliante.................................3-2
Spia marcia in folle.....................................3-1
Spie d’avvertimento e di segnalazione ......3-1
Sterzo, controllo .......................................6-31TTabelle di ricerca ed eliminazione guasti .....................................................6-42
Tappo serbatoio carburante .......................3-9
Tensione della catena di trasmissione .....6-26
Tubetto sfiato serbatoio carburante .........3-11VVerniciatura opaca, pres tare attenzione ....7-1
1DX-9-H2.book 3 ページ ２０１３年３月６日　水曜日　午後５時４０分
