SBU17170
INTRODUCCIÓN
SBU17292Le felicitamos por su compra del Yamaha YFM700DE/YFM700PE/YFM700PHE/YFM700PSE/
YFM700PLE. Este ATV representa el resultado de muchos años de experiencia de Yamaha en la produc-
ción de máquinas deportivas, de turismo y de competición que marcan el ritmo de las carreras. Con la com-
pra de este Yamaha, podrá apreciar el alto grado de perfección técnica y fiabilidad que han convertido a
Yamaha en el líder de estos campos. El presente manual le proporcionará un buen conocimiento básico de las características y el manejo del
ATV. También contiene indicaciones importantes acerca de la seguridad y aporta información so-
bre las técnicas y habilidades especiales necesarias para conducir el ATV, así como los procedimien-
tos básicos de mantenimiento e inspección. Si tiene alguna duda respecto al mantenimiento o manejo del
ATV, consulte a su concesionario Yamaha.
MENSAJE IMPORTANTE SOBRE SEGURIDAD:●Lea íntegramente este manual antes de utilizar el ATV. Asegúrese de haber comprendido todas las ins-
trucciones.●Preste mucha atención a los rótulos de advertencia y atención del ATV.●Este ATV no debe ser manejado por menores de 16 años.
U2BG60S0.book Page 1 Monday, May 20, 2013 3:11 PM

SBU17330
INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
SBU17342LA INOBSERVANCIA DE LAS ADVERTENCIAS CONTENIDAS EN ESTE MANUAL PUEDE ACARREAR
LESIONES GRAVES O INCLUSO MORTALES.
En este manual, la información particularmente importante se distingue mediante las siguientes anotacio-
nes:
* Tanto el producto como las especificaciones están sujetos a cambios sin previo aviso.Este es el símbolo de alerta de seguridad. Se utiliza para avisarle de
un posible peligro de lesiones personales. Respete todos los mensa-
jes de seguridad situados después de este símbolo, a fin de evitar la
posibilidad de lesiones o un accidente mortal.
Una ADVERTENCIA indica una situación de peligro que, si no se evi-
ta, puede ocasionar lesiones graves o un accidente mortal.
Un mensaje de ATENCIÓN indica precauciones especiales que se
deben adoptar para evitar causar daños materiales a su vehículo u
otras propiedades.
Una NOTA proporciona información clave para facilitar o clarificar los pro-
cedimientos.
ADVERTENCIA
ATENCIÓN NOTA
U2BG60S0.book Page 1 Monday, May 20, 2013 3:11 PM

SBU17420
TABLA DE CONTENIDOS
LOCALIZACIÓN DE LAS ETIQUETAS DE
ADVERTENCIA Y ESPECIFICACIÓN .......... 1-1
INFORMACIÓN RELATIVA A LA
SEGURIDAD ................................................. 2-1
DESCRIPCIÓN ............................................. 3-1Vista izquierda............................................. 3-1
Vista derecha .............................................. 3-1
Mandos e instrumentos ............................... 3-2
FUNCIONES DE LOS INSTRUMENTOS Y
MANDOS ....................................................... 4-1 Interruptor principal .................................... 4-1
Luces indicadoras y luces de aviso ............ 4-2
Visor multifunción ....................................... 4-5
Interruptores del manillar ........................... 4-8
Maneta de aceleración ............................. 4-14
Limitador de velocidad ............................. 4-14
Maneta del freno delantero ...................... 4-15
Pedal del freno y maneta del freno trasero .................................................... 4-16
Palanca de selección de marcha ............. 4-17
Tapón del depósito de gasolina ............... 4-17 Gasolina ....................................................4-18
Asiento ......................................................4-20
Compartimentos porta objetos ..................4-20
Portaequipajes delantero ..........................4-23
Portaequipajes trasero ..............................4-23
Ajuste de los conjuntos amortiguadores
delanteros y traseros ..............................4-23
Toma de corriente continua ......................4-25
COMPROBACIONES ANTES DE LA
UTILIZACIÓN .................................................5-1 Gasolina ......................................................5-4
Aceite de motor ...........................................5-4
Aceite del engranaje final ...........................5-4
Aceite del diferencial ...................................5-4
Líquido refrigerante .....................................5-4
Frenos delantero y trasero ..........................5-4
Maneta de aceleración ...............................5-5
Neumáticos .................................................5-5
Fijaciones del bastidor ................................5-8
Instrumentos, luces e interruptores ............5-8
FUNCIONAMIENTO .......................................6-1 Arranque del motor .....................................6-1U2BG60S0.book Page 1 Monday, May 20, 2013 3:11 PM

Comprobación de las pastillas de freno delantero y trasero ................................. 8-48
Comprobación del líquido de freno .......... 8-49
Cambio del líquido de freno ..................... 8-51
Comprobación del juego libre de las manetas de freno delantero y trasero .... 8-51
Ajuste del juego libre del pedal de freno ....................................................... 8-52
Guardapolvos de ejes .............................. 8-54
Comprobación y engrase de los cables ... 8-54
Comprobación y engrase de las manetas de freno delantero y trasero ................... 8-55
Comprobación y engrase del pedal de freno ....................................................... 8-56
Comprobación de los cojinetes de los cubos de las ruedas ............................... 8-56
Comprobación de los bujes del estabilizador ........................................... 8-57
Engrase de los pivotes de articulación traseros .................................................. 8-57
Engrase del eje de dirección .................... 8-58
Batería ...................................................... 8-58
Cambio de fusibles ................................... 8-62
Cambio de una bombilla del faro ............. 8-64
Ajuste de la luz del faro ............................ 8-66
Cambio de la bombilla de la luz de freno/piloto trasero ................................. 8-67 Desmontaje de una rueda ........................8-67
Montaje de una rueda ...............................8-68
Identificación de averías ...........................8-69
Cuadros de identificación de averías ........8-71
LIMPIEZA Y ALMACENAMIENTO .................9-1 Limpieza .....................................................9-1
Almacenamiento .........................................9-2
ESPECIFICACIONES ..................................10-1
INFORMACIÓN PARA EL
CONSUMIDOR .............................................11-1 Números de identificación ........................11-1
U2BG60S0.book Page 3 Monday, May 20, 2013 3:11 PM

1-1
1
SBU29680

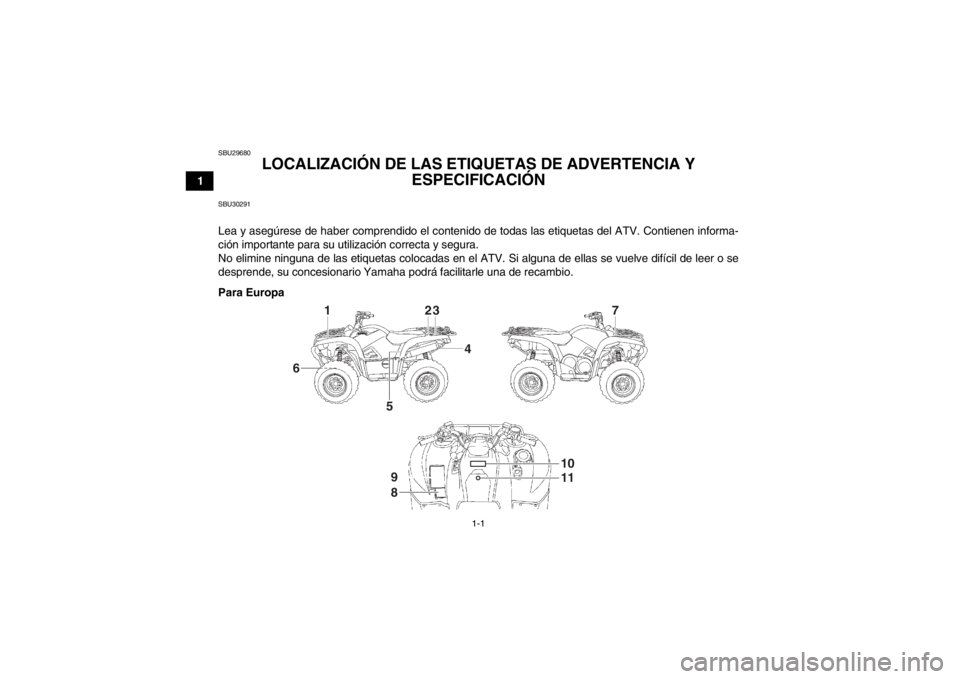

LOCALIZACIÓN DE LAS ETIQUETAS DE ADVERTENCIA Y
ESPECIFICACIÓN
SBU30291Lea y asegúrese de haber comprendido el contenido de todas las etiquetas del ATV. Contienen informa-
ción importante para su utilización correcta y segura.
No elimine ninguna de las etiquetas colocadas en el ATV. Si alguna de ellas se vuelve difícil de leer o se
desprende, su concesionario Yamaha podrá facilitarle una de recambio.
Para Europa
12 3
4
5
6 7
9
8 10
11
U2BG60S0.book Page 1 Monday, May 20, 2013 3:11 PM

1-5

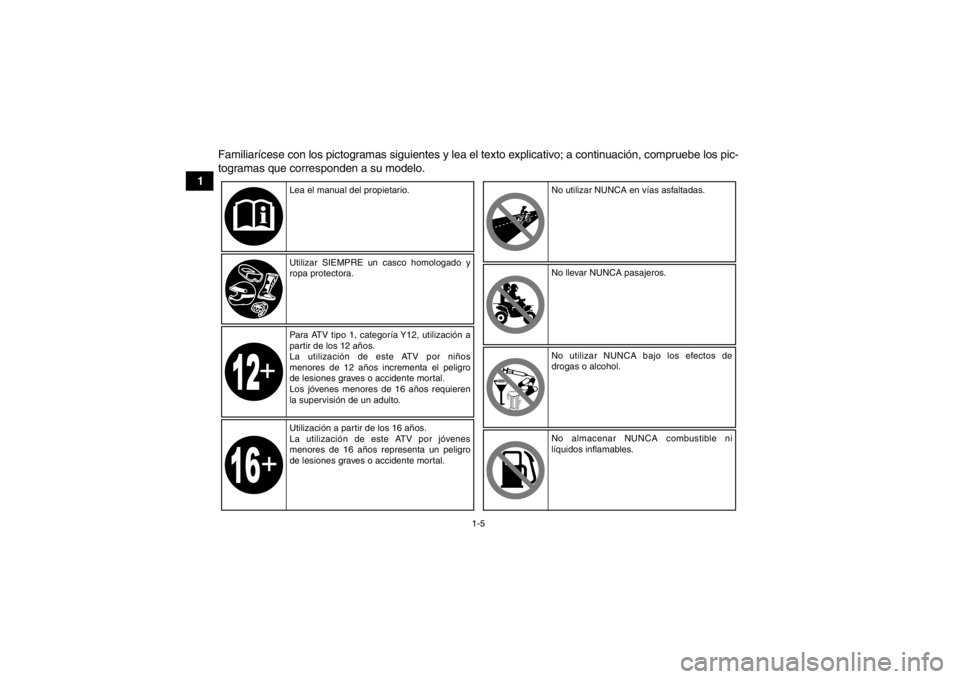

1Familiarícese con los pictogramas siguientes y lea el texto explicativo; a continuación, compruebe los pic-
togramas que corresponden a su modelo.
Lea el manual del propietario.
Utilizar SIEMPRE un casco homologado y
ropa protectora.
Para ATV tipo 1, categoría Y12, utilización a
partir de los 12 años.
La utilización de este ATV por niños
menores de 12 años incrementa el peligro
de lesiones graves o accidente mortal.
Los jóvenes menores de 16 años requieren
la supervisión de un adulto.
Utilización a partir de los 16 años.
La utilización de este ATV por jóvenes
menores de 16 años representa un peligro
de lesiones graves o accidente mortal. No utilizar NUNCA en vías asfaltadas.
No llevar NUNCA pasajeros.
No utilizar NUNCA bajo los efectos de
drogas o alcohol.
No almacenar NUNCA combustible ni
líquidos inflamables.
U2BG60S0.book Page 5 Monday, May 20, 2013 3:11 PM
