2014 YAMAHA FZS SVHO Betriebsanleitungen (in German)

Betrieb des Wasserfahrzeugs
34
GJU40012

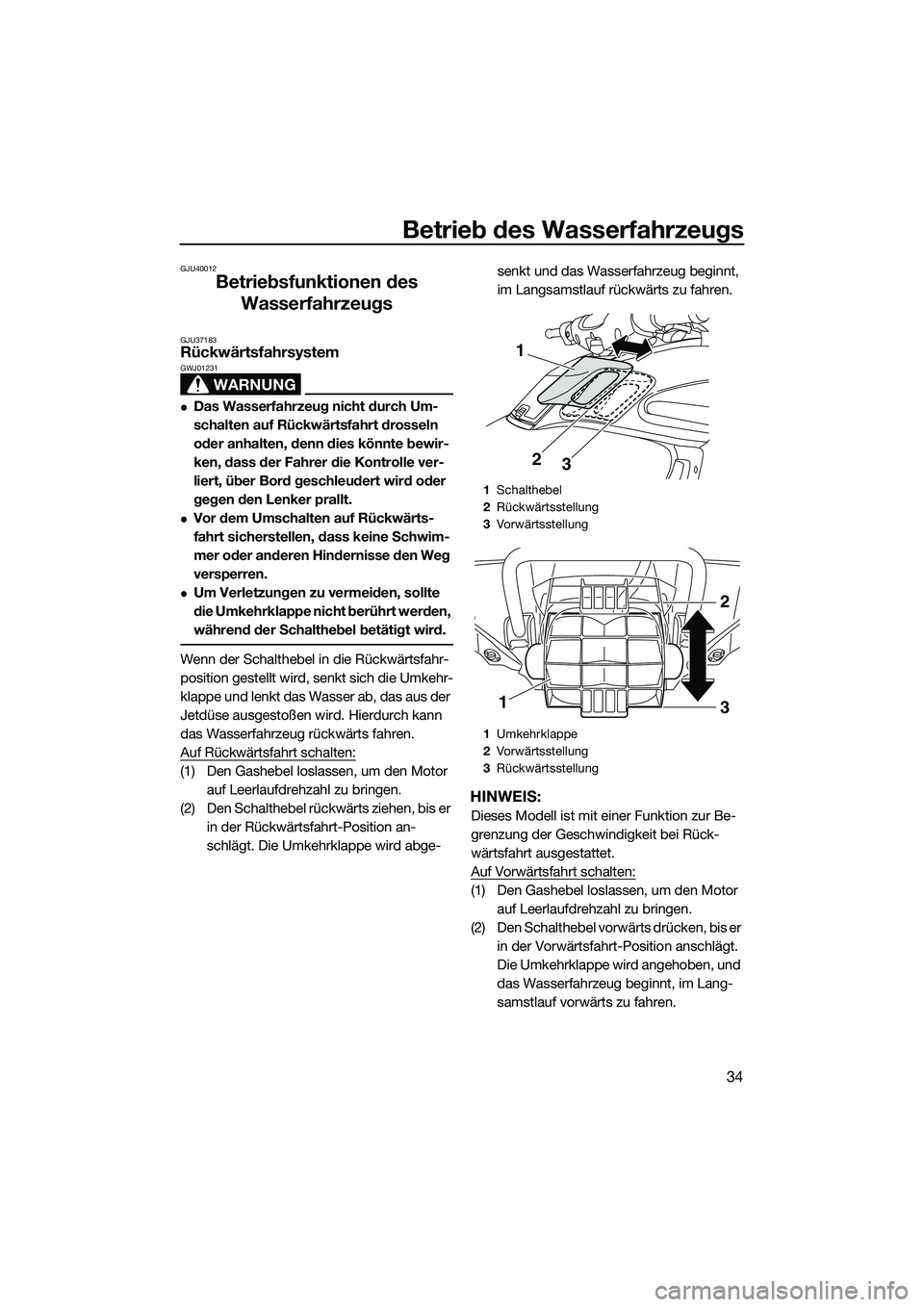

Betriebsfunktionen des Wasserfahrzeugs
GJU37183Rückwärtsfahrsystem
WARNUNG
GWJ01231
Das Wasserfahrzeug nicht durch Um-
schalten auf Rückwärtsfahrt drosseln
oder anhalten, denn dies könnte bewir-
ken, dass der Fahrer die Kontrolle ver-
liert, über Bord geschleudert wird oder
gegen den Lenker prallt.
Vor dem Umschalten auf Rückwärts-
fahrt sicherstellen, dass keine Schwim-
mer oder anderen Hindernisse den Weg
versperren.
Um Verletzungen zu vermeiden, sollte
die Umkehrklappe nicht berührt werden,
während der Schalthebel betätigt wird.
Wenn der Schalthebel in die Rückwärtsfahr-
position gestellt wird, senkt sich die Umkehr-
klappe und lenkt das Wasser ab, das aus der
Jetdüse ausgestoßen wird. Hierdurch kann
das Wasserfahrzeug rückwärts fahren.
Auf Rückwärtsfahrt schalten:
(1) Den Gashebel loslassen, um den Motor
auf Leerlaufdrehzahl zu bringen.
(2) Den Schalthebel rückwärts ziehen, bis er in der Rückwärtsfahrt-Position an-
schlägt. Die Umkehrklappe wird abge- senkt und das Wasserfahrzeug beginnt,
im Langsamstlauf rückwärts zu fahren.
HINWEIS:
Dieses Modell ist mit einer Funktion zur Be-
grenzung der Geschwindigkeit bei Rück-
wärtsfahrt ausgestattet.
Auf Vorwärtsfahrt schalten:
(1) Den Gashebel loslassen, um den Motor
auf Leerlaufdrehzahl zu bringen.
(2) Den Schalthebel vorwärts drücken, bis er in der Vorwärtsfahrt-Position anschlägt.
Die Umkehrklappe wird angehoben, und
das Wasserfahrzeug beginnt, im Lang-
samstlauf vorwärts zu fahren.
1Schalthebel
2 Rückwärtsstellung
3 Vorwärtsstellung
1 Umkehrklappe
2 Vorwärtsstellung
3 Rückwärtsstellung
3
2
1
1
2
3
UF3K70G0.book Page 34 Tuesday, November 5, 2013 2:44 PM

Betrieb des Wasserfahrzeugs
35

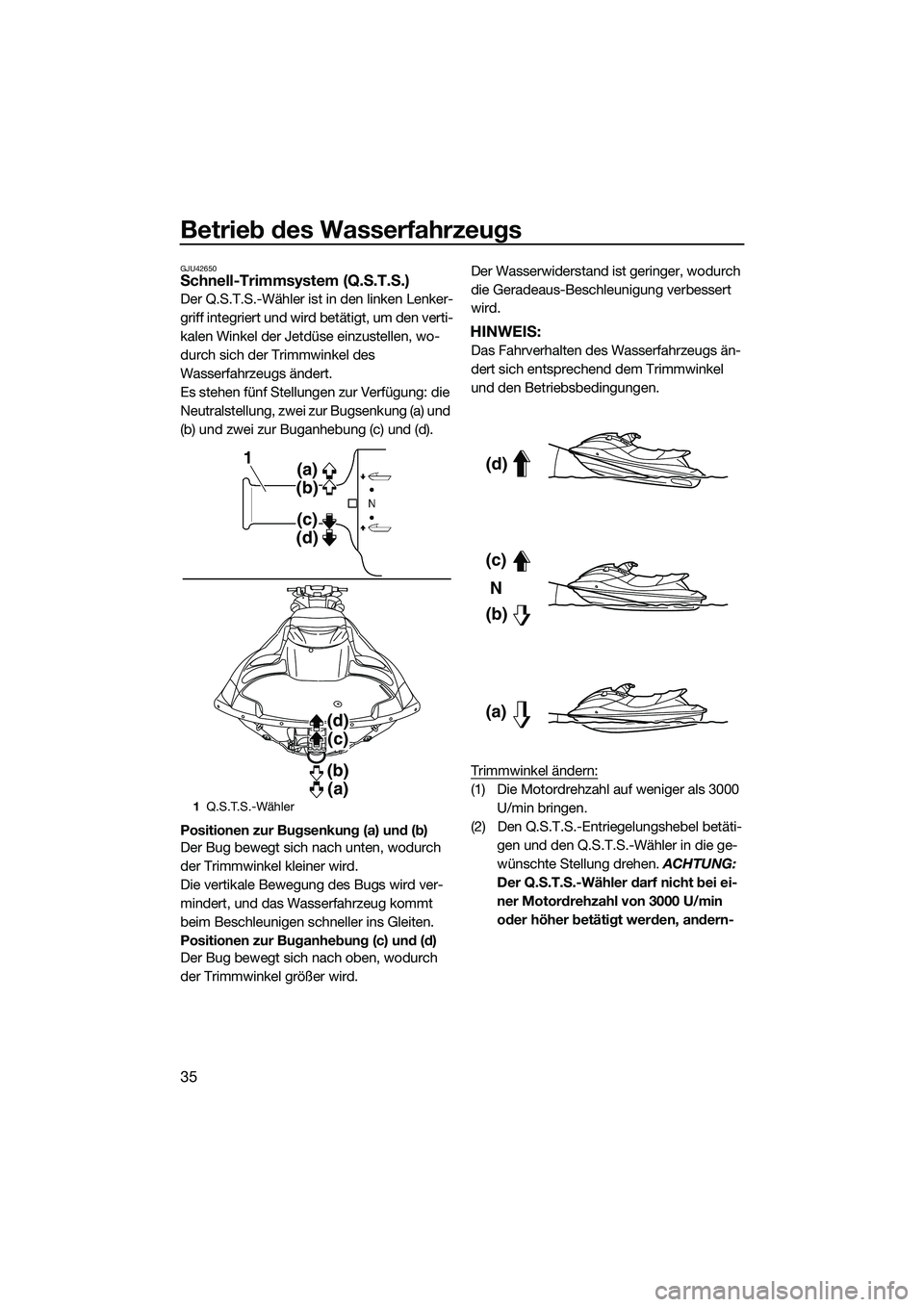

GJU42650Schnell-Trimmsystem (Q.S.T.S.)
Der Q.S.T.S.-Wähler ist in den linken Lenker-
griff integriert und wird betätigt, um den verti-
kalen Winkel der Jetdüse einzustellen, wo-
durch sich der Trimmwinkel des
Wasserfahrzeugs ändert.
Es stehen fünf Stellungen zur Verfügung: die
Neutralstellung, zwei zur Bugsenkung (a) und
(b) und zwei zur Buganhebung (c) und (d).
Positionen zur Bugsenkung (a) und (b)
Der Bug bewegt sich nach unten, wodurch
der Trimmwinkel kleiner wird.
Die vertikale Bewegung des Bugs wird ver-
mindert, und das Wasserfahrzeug kommt
beim Beschleunigen schneller ins Gleiten.
Positionen zur Buganhebung (c) und (d)
Der Bug bewegt sich nach oben, wodurch
der Trimmwinkel größer wird.Der Wasserwiderstand ist geringer, wodurch
die Geradeaus-Beschleunigung verbessert
wird.
HINWEIS:
Das Fahrverhalten des Wasserfahrzeugs än-
dert sich entsprechend dem Trimmwinkel
und den Betriebsbedingungen.
Trimmwinkel ändern:
(1) Die Motordrehzahl auf weniger als 3000
U/min bringen.
(2) Den Q.S.T.S.-Entriegelungshebel betäti- gen und den Q.S.T.S.-Wähler in die ge-
wünschte Stellung drehen. ACHTUNG:
Der Q.S.T.S.-Wähler darf nicht bei ei-
ner Motordrehzahl von 3000 U/min
oder höher betätigt werden, andern-
1 Q.S.T.S.-Wähler
(c)
(d) (a)
(b)
(b) (a)
(d)
(c)
1(d)
(c)
(b) N
(a)
UF3K70G0.book Page 35 Tuesday, November 5, 2013 2:44 PM

Betrieb des Wasserfahrzeugs
36

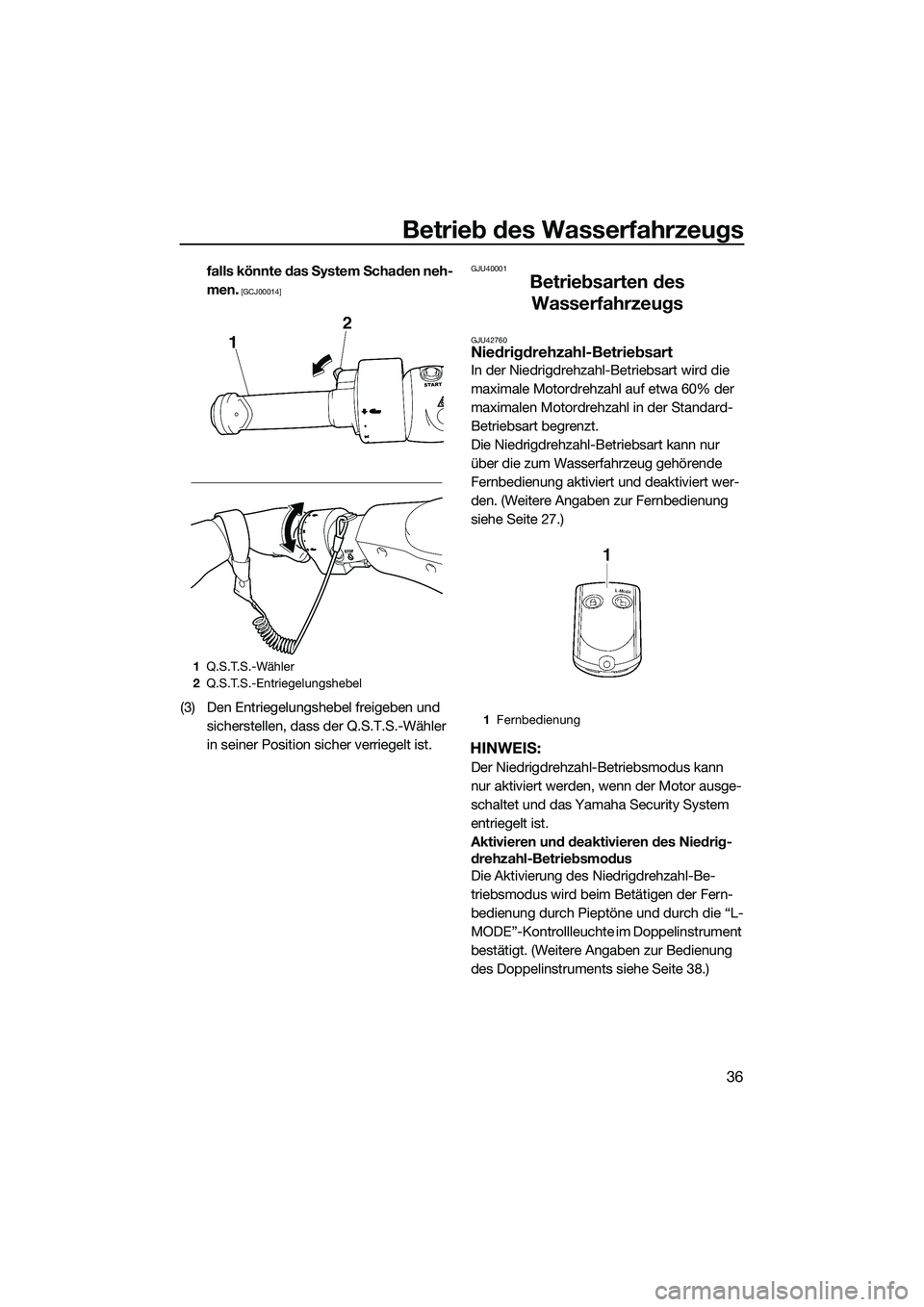

falls könnte das System Schaden neh-
men.
[GCJ00014]
(3) Den Entriegelungshebel freigeben und sicherstellen, dass der Q.S.T.S.-Wähler
in seiner Position sicher verriegelt ist.
GJU40001
Betriebsarten des Wasserfahrzeugs
GJU42760Niedrigdrehzahl-Betriebsart
In der Niedrigdrehzahl-Betriebsart wird die
maximale Motordrehzahl auf etwa 60% der
maximalen Motordrehzahl in der Standard-
Betriebsart begrenzt.
Die Niedrigdrehzahl-Betriebsart kann nur
über die zum Wasserfahrzeug gehörende
Fernbedienung aktiviert und deaktiviert wer-
den. (Weitere Angaben zur Fernbedienung
siehe Seite 27.)
HINWEIS:
Der Niedrigdrehzahl-Betriebsmodus kann
nur aktiviert werden, wenn der Motor ausge-
schaltet und das Yamaha Security System
entriegelt ist.
Aktivieren und deaktivieren des Niedrig-
drehzahl-Betriebsmodus
Die Aktivierung des Niedrigdrehzahl-Be-
triebsmodus wird beim Betätigen der Fern-
bedienung durch Pieptöne und durch die “L-
MODE”-Kontrollleuchte im Doppelinstrument
bestätigt. (Weitere Angaben zur Bedienung
des Doppelinstruments siehe Seite 38.)
1 Q.S.T.S.-Wähler
2 Q.S.T.S.-Entriegelungshebel
1Fernbedienung
UF3K70G0.book Page 36 Tuesday, November 5, 2013 2:44 PM

Betrieb des Wasserfahrzeugs
37
HINWEIS:
Wird die Fernbedienung betätigt, während
das Doppelinstrument sich im Bereitschafts-
modus befindet, wird die Einstellung erst
nach der Initialisierungsphase der Instrumen-
te bestätigt.
Zum Aktivieren des Niedrigdrehzahl-Be-
triebsmodus:
Den Knopf “L-Mode” (entriegeln) an der Fern-
bedienung mindestens 4 Sekunden lang drü-
cken. Nachdem der Piepton dreimal ertönt
sowie die “UNLOCK”-Kontrollleuchte drei-
mal blinkt und dann eingeschaltet bleibt, wird
die Kontrollleuchte “L-MODE” eingeschaltet
und der Niedrigdrehzahl-Betriebsmodus wird
aktiviert.
HINWEIS:
Wird der Niedrigdrehzahl-Betriebsmodus so-
fort nach dem Ausschalten der Informations-
anzeige eingeschaltet, wird die “L-MODE”-
Kontrollleuchte nicht eingeschaltet. Die “L-MODE”-Kontrollleuchte wird beim Starten
des Motors eingeschaltet.
Zum Deaktivieren des Niedrigdrehzahl-Be-
triebsmodus:
Den Knopf “L-Mode” (entriegeln) an der Fern-
bedienung mindestens 4 Sekunden lang drü-
cken. Nachdem der Piepton zweimal ertönt
sowie die “UNLOCK”-Kontrollleuchte zwei-
mal blinkt und dann eingeschaltet bleibt, wird
die Kontrollleuchte “L-MODE” ausgeschaltet
und der Niedrigdrehzahl-Betriebsmodus wird
deaktiviert. Wurde die Niedrigdrehzahl-Be-
triebsart deaktiviert,
kehrt das Wasserfahr-
zeug in die Standard -Betriebsart zurück.
Piepser er-
tönt Bedienen des
Niedrigdrehzahl- Betriebsmodus “L-MO-
DE”-Kon- troll-
leuchte
Eingeschaltet Brennt
auf
Ausgeschaltet Erlischt
1 “L-Mode”-Entriegelungsknopf
2 “L-MODE”-Kontrollleuchte
L-Mode1
2
UF3K70G0.book Page 37 Tuesday, November 5, 2013 2:44 PM

Bedienung der Instrumente
38
GJU37433

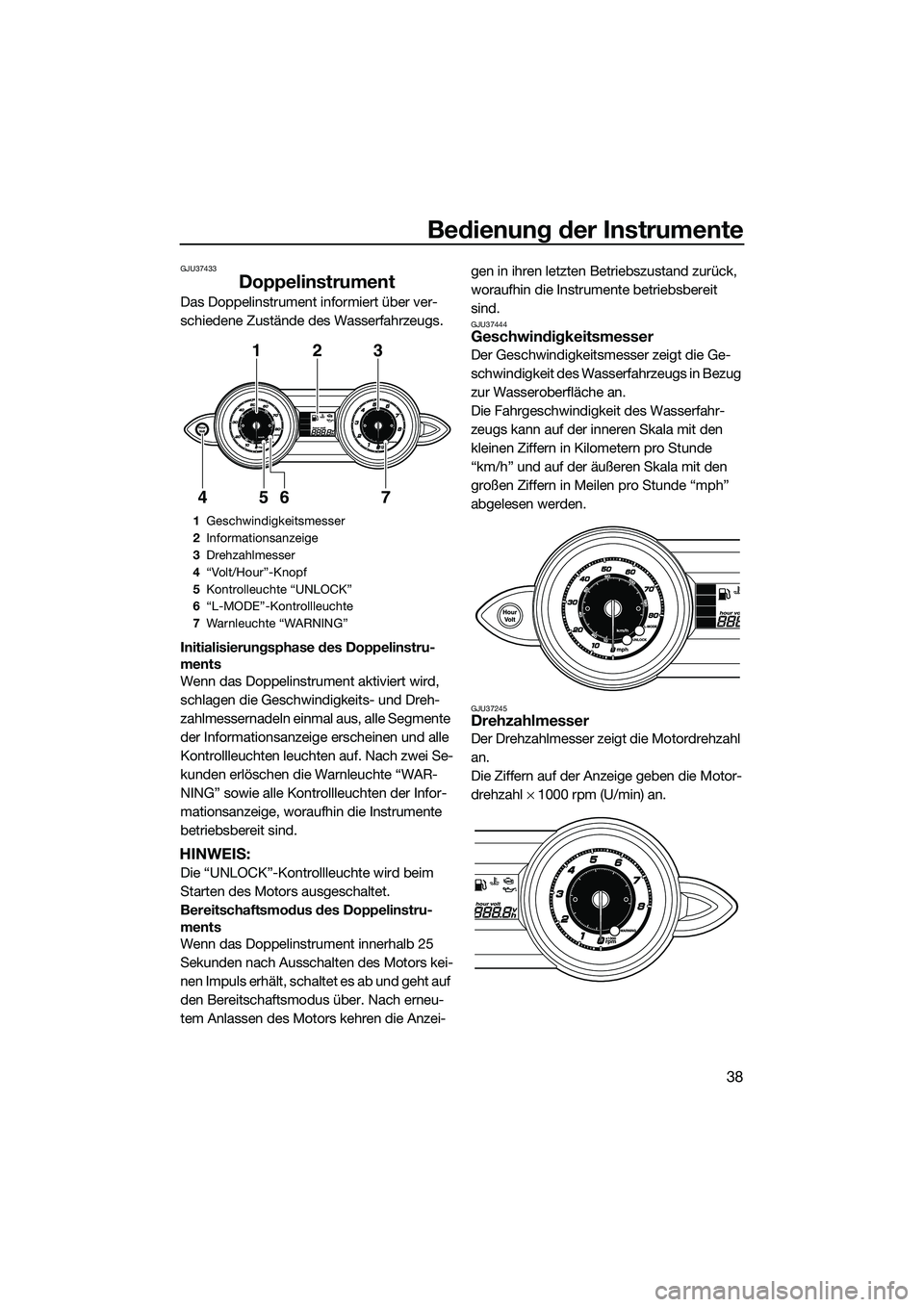

Doppelinstrument
Das Doppelinstrument informiert über ver-
schiedene Zustände des Wasserfahrzeugs.
Initialisierungsphase des Doppelinstru-
ments
Wenn das Doppelinstrument aktiviert wird,
schlagen die Geschwindigkeits- und Dreh-
zahlmessernadeln einmal aus, alle Segmente
der Informationsanzeige erscheinen und alle
Kontrollleuchten leuchten auf. Nach zwei Se-
kunden erlöschen die Warnleuchte “WAR-
NING” sowie alle Kontrollleuchten der Infor-
mationsanzeige, woraufhin die Instrumente
betriebsbereit sind.
HINWEIS:
Die “UNLOCK”-Kontrollleuchte wird beim
Starten des Motors ausgeschaltet.
Bereitschaftsmodus des Doppelinstru-
ments
Wenn das Doppelinstrument innerhalb 25
Sekunden nach Ausschalten des Motors kei-
nen Impuls erhält, schaltet es ab und geht auf
den Bereitschaftsmodus über. Nach erneu-
tem Anlassen des Motors kehren die Anzei-gen in ihren letzten Betriebszustand zurück,
woraufhin die Instrumente betriebsbereit
sind.
GJU37444Geschwindigkeitsmesser
Der Geschwindigkeitsmesser zeigt die Ge-
schwindigkeit des Wasserfahrzeugs in Bezug
zur Wasseroberfläche an.
Die Fahrgeschwindigkeit des Wasserfahr-
zeugs kann auf der inneren Skala mit den
kleinen Ziffern in Kilometern pro Stunde
“km/h” und auf der äußeren Skala mit den
großen Ziffern in Meilen pro Stunde “mph”
abgelesen werden.
GJU37245Drehzahlmesser
Der Drehzahlmesser zeigt die Motordrehzahl
an.
Die Ziffern auf der Anzeige geben die Motor-
drehzahl
× 1000 rpm (U/min) an.
1 Geschwindigkeitsmesser
2 Informationsanzeige
3 Drehzahlmesser
4 “Volt/Hour”-Knopf
5 Kontrolleuchte “UNLOCK”
6 “L-MODE”-Kontrollleuchte
7 Warnleuchte “WARNING”
123
7
654
UF3K70G0.book Page 38 Tuesday, November 5, 2013 2:44 PM

Bedienung der Instrumente
39

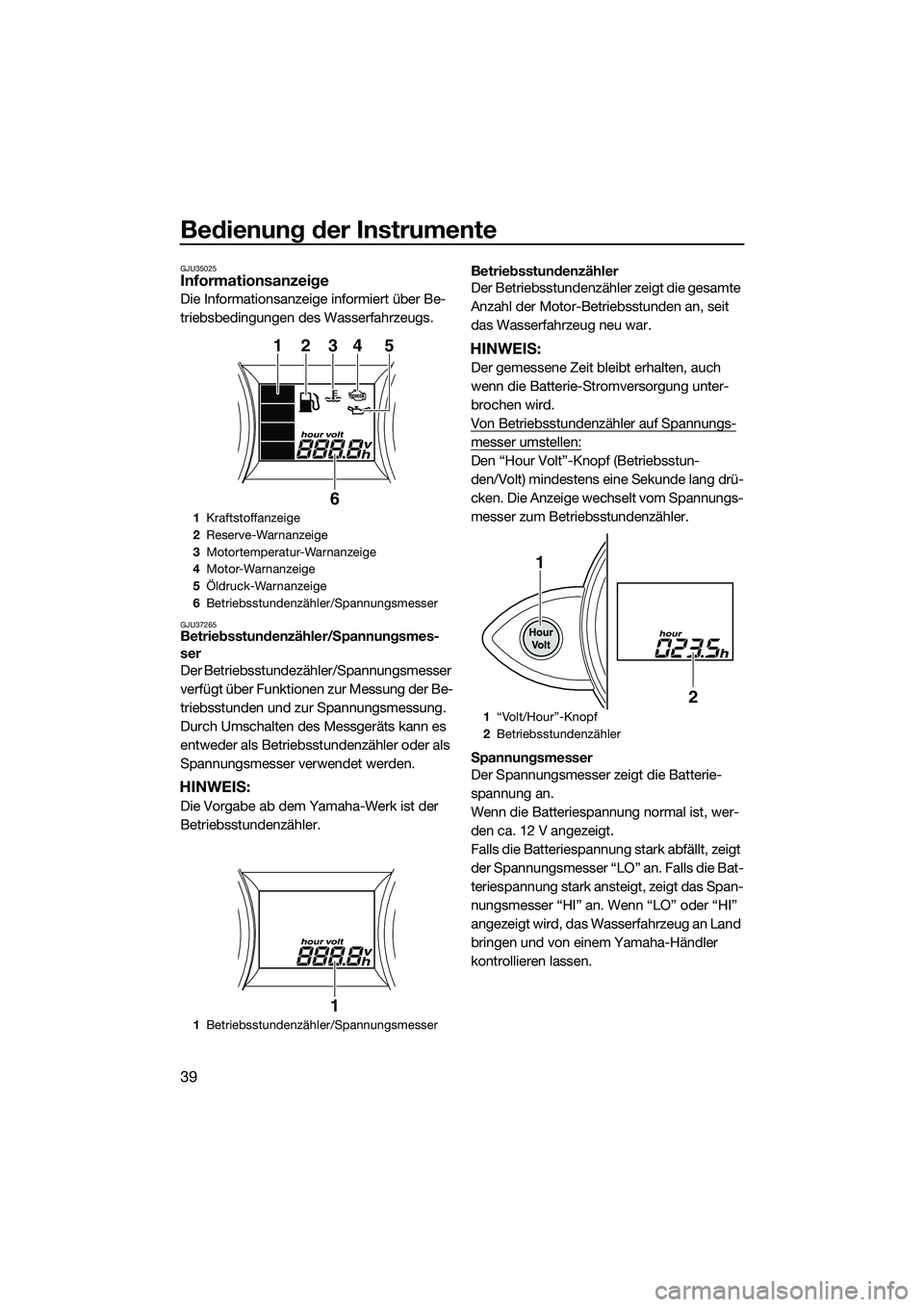

GJU35025Informationsanzeige
Die Informationsanzeige informiert über Be-
triebsbedingungen des Wasserfahrzeugs.
GJU37265Betriebsstundenzähler/Spannungsmes-
ser
Der Betriebsstundezähler/Spannungsmesser
verfügt über Funktionen zur Messung der Be-
triebsstunden und zur Spannungsmessung.
Durch Umschalten des Messgeräts kann es
entweder als Betriebsstundenzähler oder als
Spannungsmesser verwendet werden.
HINWEIS:
Die Vorgabe ab dem Yamaha-Werk ist der
Betriebsstundenzähler.Betriebsstundenzähler
Der Betriebsstundenzähler zeigt die gesamte
Anzahl der Motor-Betriebsstunden an, seit
das Wasserfahrzeug neu war.
HINWEIS:
Der gemessene Zeit bleibt erhalten, auch
wenn die Batterie-Stromversorgung unter-
brochen wird.
Von Betriebsstundenzähler auf Spannungs-
messer umstellen:
Den “Hour Volt”-Knopf (Betriebsstun-
den/Volt) mindestens eine Sekunde lang drü-
cken. Die Anzeige wechselt vom Spannungs-
messer zum Betriebsstundenzähler.
Spannungsmesser
Der Spannungsmesser zeigt die Batterie-
spannung an.
Wenn die Batteriespannung normal ist, wer-
den ca. 12 V angezeigt.
Falls die Batteriespannung stark abfällt, zeigt
der Spannungsmesser “LO” an. Falls die Bat-
teriespannung stark ansteigt, zeigt das Span-
nungsmesser “HI” an. Wenn “LO” oder “HI”
angezeigt wird, das Wasserfahrzeug an Land
bringen und von einem Yamaha-Händler
kontrollieren lassen.
1
Kraftstoffanzeige
2 Reserve-Warnanzeige
3 Motortemperatur-Warnanzeige
4 Motor-Warnanzeige
5 Öldruck-Warnanzeige
6 Betriebsstundenzähl er/Spannungsmesser
1 Betriebsstundenzähl er/Spannungsmesser
12345
6
1
1 “Volt/Hour”-Knopf
2 Betriebsstundenzähler
1
2
UF3K70G0.book Page 39 Tuesday, November 5, 2013 2:44 PM

Bedienung der Instrumente
40

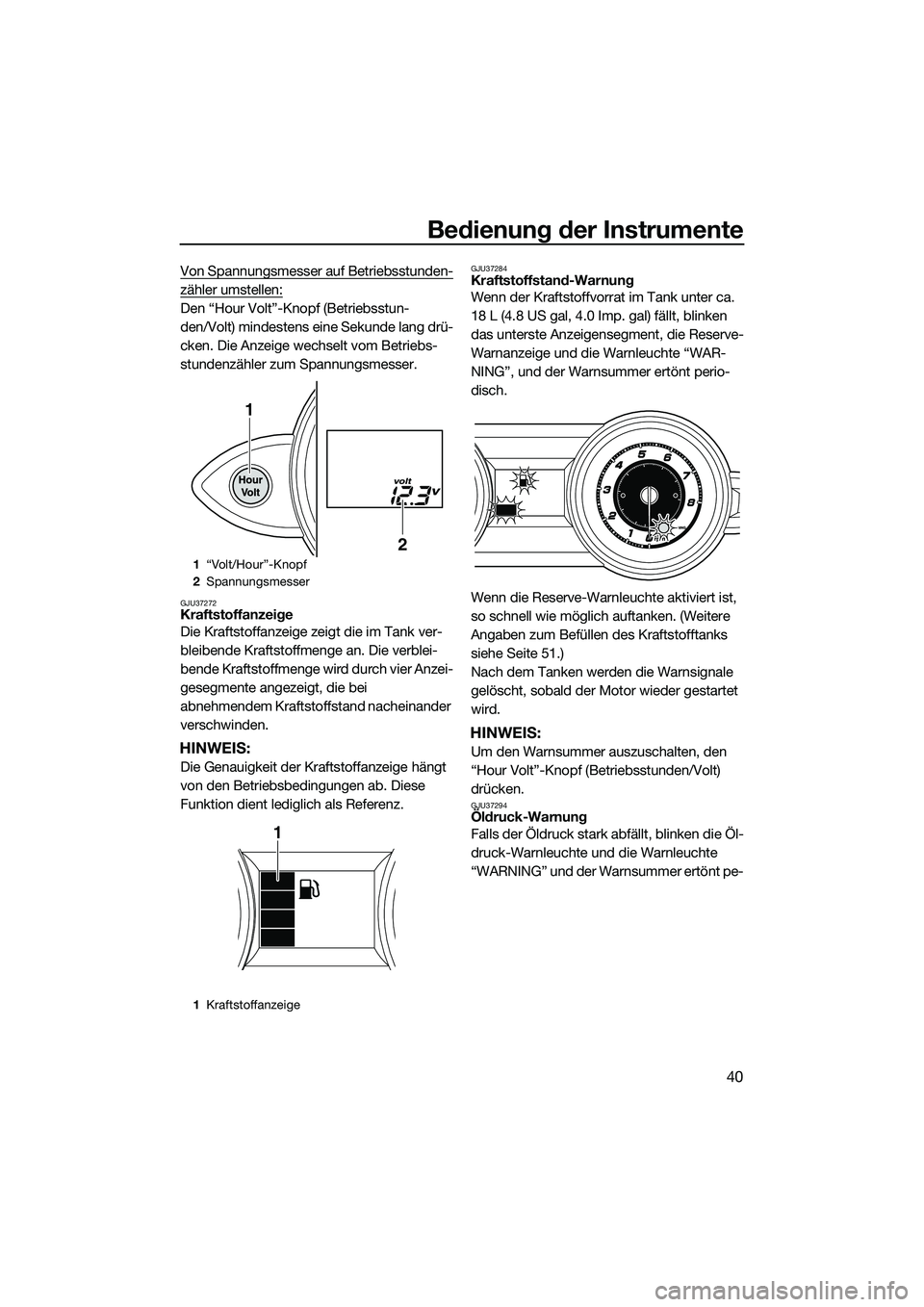

Von Spannungsmesser auf Betriebsstunden-
zähler umstellen:
Den “Hour Volt”-Knopf (Betriebsstun-
den/Volt) mindestens eine Sekunde lang drü-
cken. Die Anzeige wechselt vom Betriebs-
stundenzähler zum Spannungsmesser.
GJU37272Kraftstoffanzeige
Die Kraftstoffanzeige zeigt die im Tank ver-
bleibende Kraftstoffmenge an. Die verblei-
bende Kraftstoffmenge wird durch vier Anzei-
gesegmente angezeigt, die bei
abnehmendem Kraftstoffstand nacheinander
verschwinden.
HINWEIS:
Die Genauigkeit der Kraftstoffanzeige hängt
von den Betriebsbedingungen ab. Diese
Funktion dient lediglich als Referenz.
GJU37284Kraftstoffstand-Warnung
Wenn der Kraftstoffvorrat im Tank unter ca.
18 L (4.8 US gal, 4.0 Imp. gal) fällt, blinken
das unterste Anzeigensegment, die Reserve-
Warnanzeige und die Warnleuchte “WAR-
NING”, und der Warnsummer ertönt perio-
disch.
Wenn die Reserve-Warnleuchte aktiviert ist,
so schnell wie möglich auftanken. (Weitere
Angaben zum Befüllen des Kraftstofftanks
siehe Seite 51.)
Nach dem Tanken werden die Warnsignale
gelöscht, sobald der Motor wieder gestartet
wird.
HINWEIS:
Um den Warnsummer auszuschalten, den
“Hour Volt”-Knopf (Betriebsstunden/Volt)
drücken.
GJU37294Öldruck-Warnung
Falls der Öldruck stark abfällt, blinken die Öl-
druck-Warnleuchte und die Warnleuchte
“WARNING” und der Warnsummer ertönt pe-
1“Volt/Hour”-Knopf
2 Spannungsmesser
1 Kraftstoffanzeige
1
2
1
UF3K70G0.book Page 40 Tuesday, November 5, 2013 2:44 PM

Bedienung der Instrumente
41

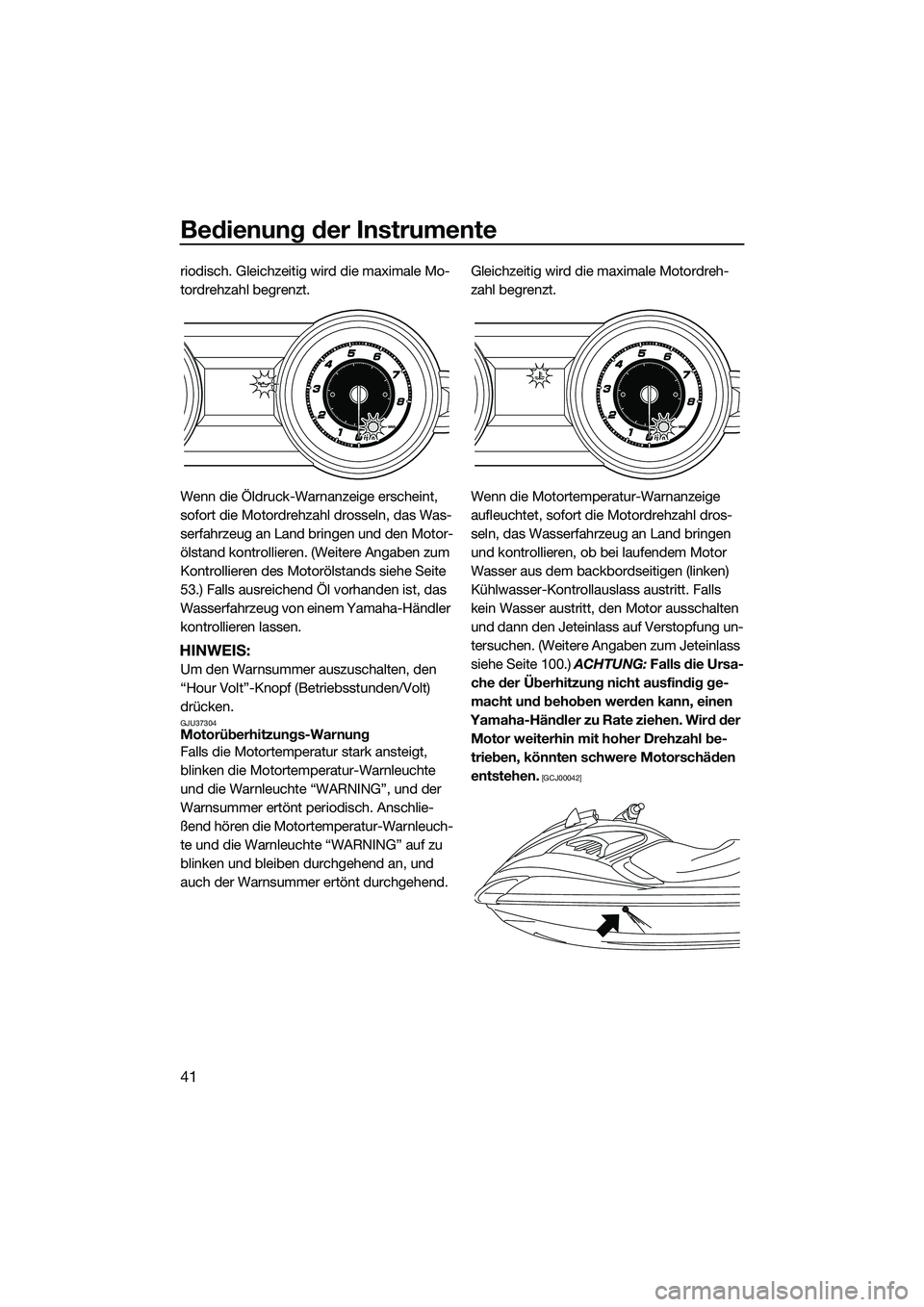

riodisch. Gleichzeitig wird die maximale Mo-
tordrehzahl begrenzt.
Wenn die Öldruck-Warnanzeige erscheint,
sofort die Motordrehzahl drosseln, das Was-
serfahrzeug an Land bringen und den Motor-
ölstand kontrollieren. (Weitere Angaben zum
Kontrollieren des Motorölstands siehe Seite
53.) Falls ausreichend Öl vorhanden ist, das
Wasserfahrzeug von einem Yamaha-Händler
kontrollieren lassen.
HINWEIS:
Um den Warnsummer auszuschalten, den
“Hour Volt”-Knopf (Betriebsstunden/Volt)
drücken.
GJU37304Motorüberhitzungs-Warnung
Falls die Motortemperatur stark ansteigt,
blinken die Motortemperatur-Warnleuchte
und die Warnleuchte “WARNING”, und der
Warnsummer ertönt periodisch. Anschlie-
ßend hören die Motortemperatur-Warnleuch-
te und die Warnleuchte “WARNING” auf zu
blinken und bleiben durchgehend an, und
auch der Warnsummer ertönt durchgehend. Gleichzeitig wird die maximale Motordreh-
zahl begrenzt.
Wenn die Motortemperatur-Warnanzeige
aufleuchtet, sofort die Motordrehzahl dros-
seln, das Wasserfahrzeug an Land bringen
und kontrollieren, ob bei laufendem Motor
Wasser aus dem backbordseitigen (linken)
Kühlwasser-Kontrollauslass austritt. Falls
kein Wasser austritt, den Motor ausschalten
und dann den Jeteinlass auf Verstopfung un-
tersuchen. (Weitere Angaben zum Jeteinlass
siehe Seite 100.)
ACHTUNG: Falls die Ursa-
che der Überhitzung nicht ausfindig ge-
macht und behoben werden kann, einen
Yamaha-Händler zu Rate ziehen. Wird der Motor weiterhin mit hoher Drehzahl be-
trieben, könnten schwere Motorschäden
entstehen.
[GCJ00042]
UF3K70G0.book Page 41 Tuesday, November 5, 2013 2:44 PM
