2014 YAMAHA FZS SVHO Betriebsanleitungen (in German)

Wartungsarbeiten
90
GJU33769

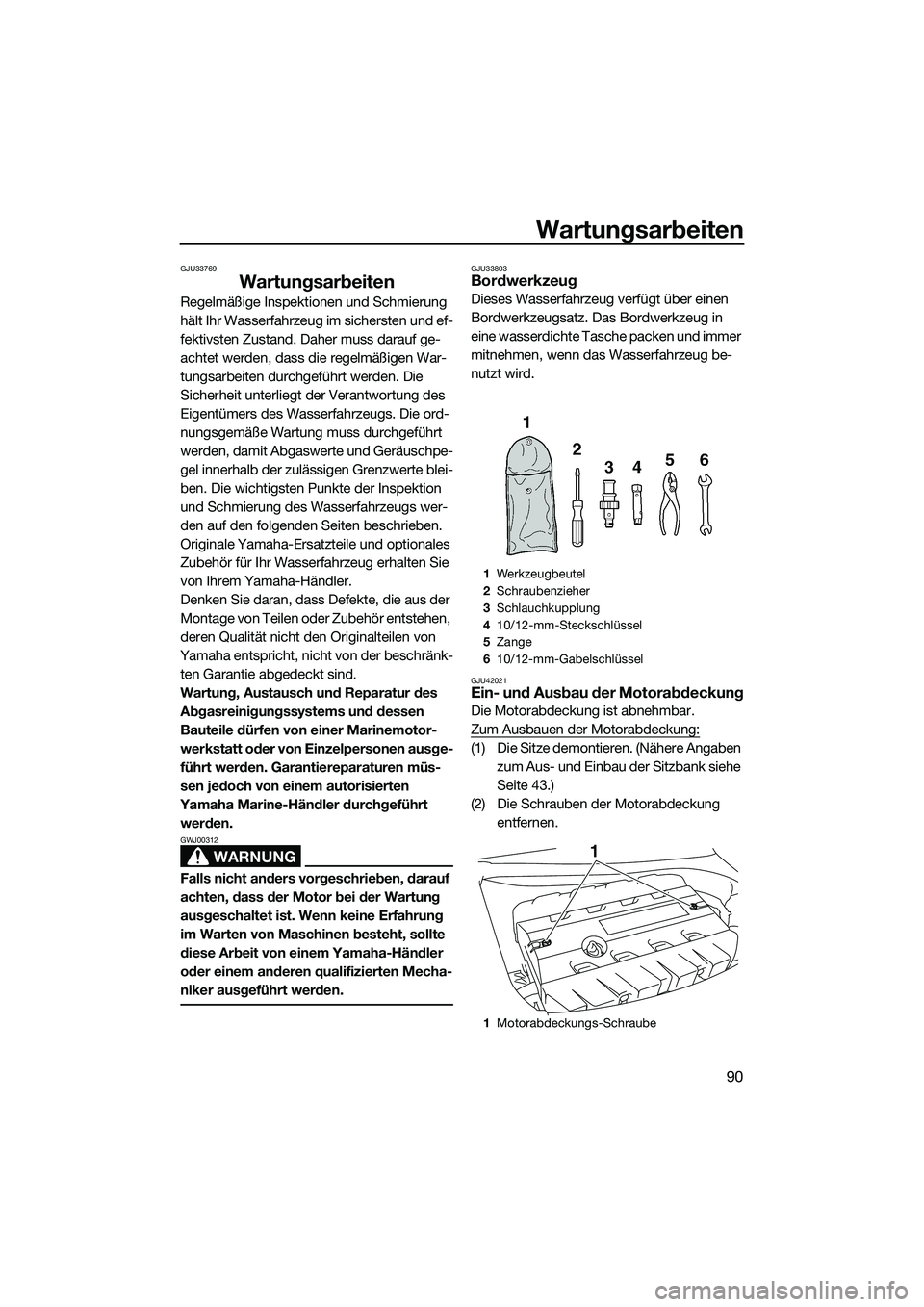

Wartungsarbeiten
Regelmäßige Inspektionen und Schmierung
hält Ihr Wasserfahrzeug im sichersten und ef-
fektivsten Zustand. Daher muss darauf ge-
achtet werden, dass die regelmäßigen War-
tungsarbeiten durchgeführt werden. Die
Sicherheit unterliegt der Verantwortung des
Eigentümers des Wasserfahrzeugs. Die ord-
nungsgemäße Wartung muss durchgeführt
werden, damit Abgaswerte und Geräuschpe-
gel innerhalb der zulässigen Grenzwerte blei-
ben. Die wichtigsten Punkte der Inspektion
und Schmierung des Wasserfahrzeugs wer-
den auf den folgenden Seiten beschrieben.
Originale Yamaha-Ersatzteile und optionales
Zubehör für Ihr Wasserfahrzeug erhalten Sie
von Ihrem Yamaha-Händler.
Denken Sie daran, dass Defekte, die aus der
Montage von Teilen oder Zubehör entstehen,
deren Qualität nicht den Originalteilen von
Yamaha entspricht, nicht von der beschränk- ten Garantie abgedeckt sind.
Wartung, Austausch und Reparatur des
Abgasreinigungssystems und dessen
Bauteile dürfen von einer Marinemotor-
werkstatt oder von Einzelpersonen ausge-
führt werden. Garantiereparaturen müs-
sen jedoch von einem autorisierten
Yamaha Marine-Händler durchgeführt werden.
WARNUNG
GWJ00312
Falls nicht anders vorgeschrieben, darauf
achten, dass der Motor bei der Wartung
ausgeschaltet ist. Wenn keine Erfahrung
im Warten von Maschinen besteht, sollte
diese Arbeit von einem Yamaha-Händler
oder einem anderen qualifizierten Mecha-
niker ausgeführt werden.
GJU33803Bordwerkzeug
Dieses Wasserfahrzeug verfügt über einen
Bordwerkzeugsatz. Das Bordwerkzeug in
eine wasserdichte Tasche packen und immer
mitnehmen, wenn das Wasserfahrzeug be-
nutzt wird.
GJU42021Ein- und Ausbau der Motorabdeckung
Die Motorabdeckung ist abnehmbar.
Zum Ausbauen der Motorabdeckung:
(1) Die Sitze demontieren. (Nähere Angaben zum Aus- und Einbau der Sitzbank siehe
Seite 43.)
(2) Die Schrauben der Motorabdeckung entfernen.
1Werkzeugbeutel
2 Schraubenzieher
3 Schlauchkupplung
4 10/12-mm-Steckschlüssel
5 Zange
6 10/12-mm-Gabelschlüssel
1 Motorabdeckungs-Schraube
1
UF3K70G0.book Page 90 Tuesday, November 5, 2013 2:44 PM

Wartungsarbeiten
91

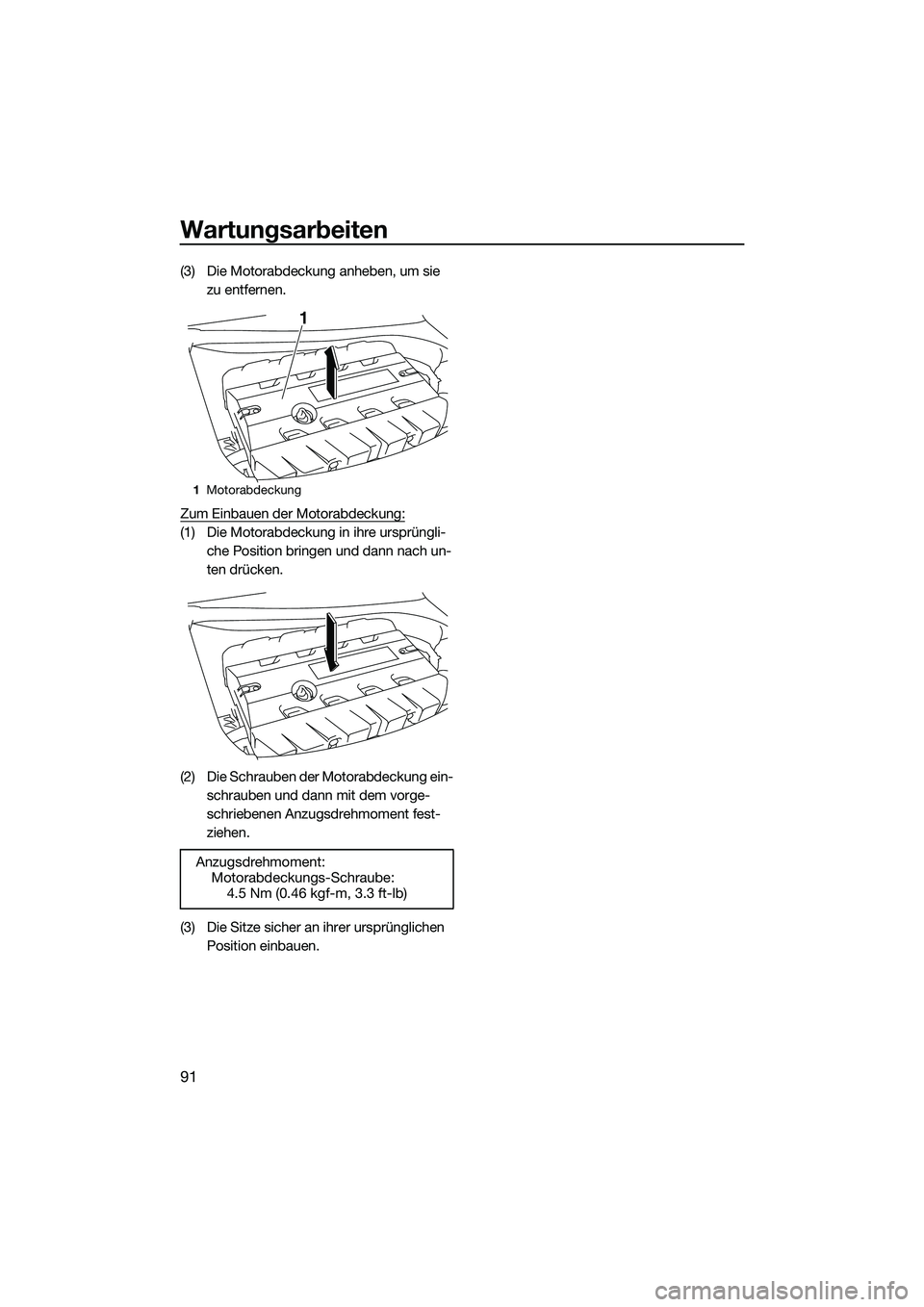

(3) Die Motorabdeckung anheben, um sie zu entfernen.
Zum Einbauen der Motorabdeckung:
(1) Die Motorabdeckung in ihre ursprüngli- che Position bringen und dann nach un-
ten drücken.
(2) Die Schrauben der Motorabdeckung ein-
schrauben und dann mit dem vorge-
schriebenen Anzugsdrehmoment fest-
ziehen.
(3) Die Sitze sicher an ihrer ursprünglichen Position einbauen.
1Motorabdeckung
Anzugsdrehmoment:
Motorabdeckungs-Schraube:
4.5 Nm (0.46 kgf-m, 3.3 ft-lb)
1
UF3K70G0.book Page 91 Tuesday, November 5, 2013 2:44 PM

Wartungsarbeiten
92

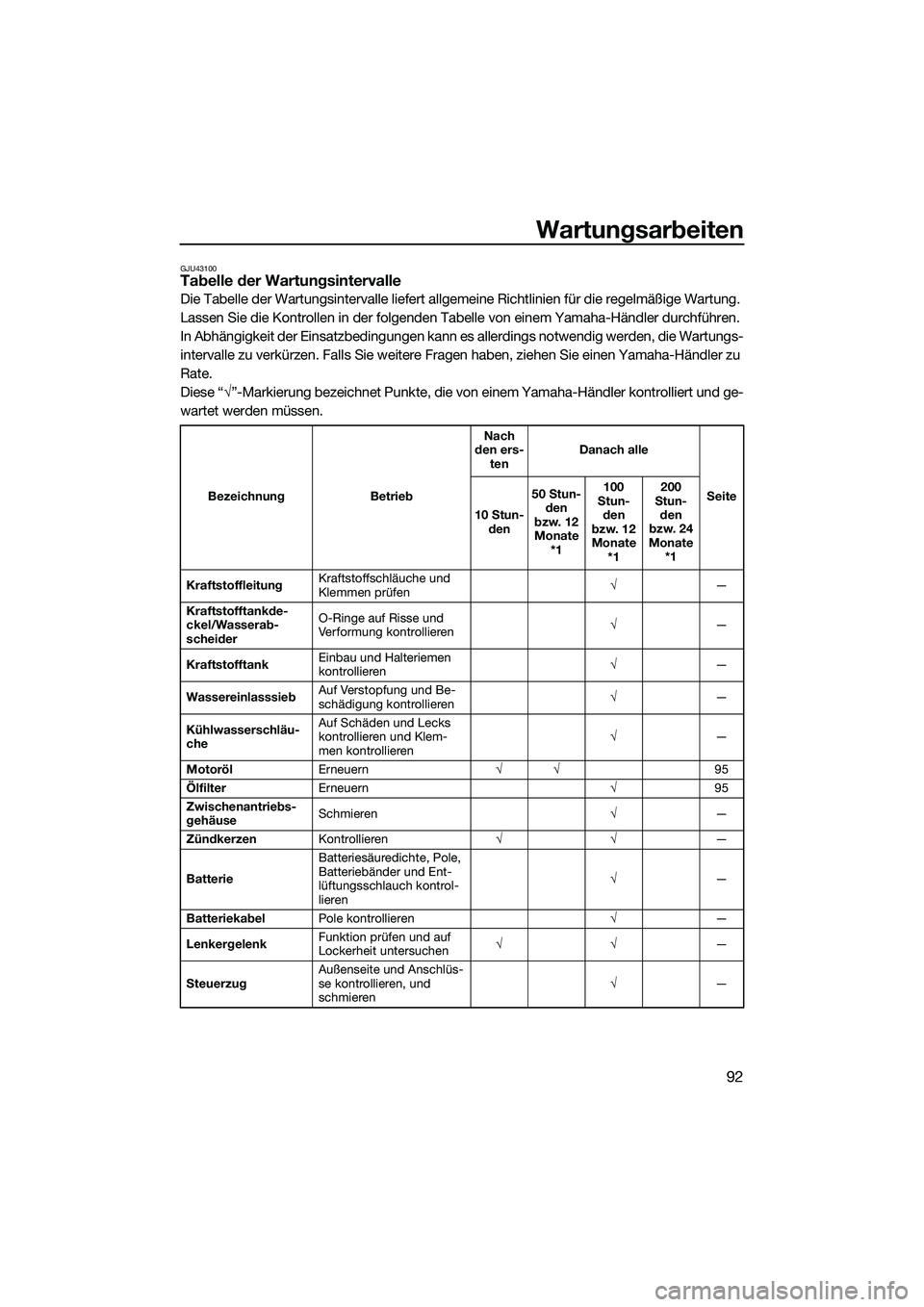

GJU43100Tabelle der Wartungsintervalle
Die Tabelle der Wartungsintervalle liefert allgemeine Richtlinien für die regelmäßige Wartung.
Lassen Sie die Kontrollen in der folgenden Tabelle von einem Yamaha-Händler durchführen.
In Abhängigkeit der Einsatzbedingungen kann es allerdings notwendig werden, die Wartungs-
intervalle zu verkürzen. Falls Sie weitere Fragen haben, ziehen Sie einen Yamaha-Händler zu
Rate.
Diese “ √”-Markierung bezeichnet Punkte, die von einem Yamaha-Händler kontrolliert und ge-
wartet werden müssen.
Bezeichnung BetriebNach
den ers- ten Danach alle
Seite
10 Stun- den 50 Stun-
den
bzw. 12
Monate *1 100
Stun- den
bzw. 12
Monate *1 200
Stun- den
bzw. 24
Monate *1
Kraftstoffleitung Kraftstoffschläuche und
Klemmen prüfen
√
—
Kraftstofftankde-
ckel/Wasserab-
scheider O-Ringe auf Risse und
Verformung kontrollieren
√
—
Kraftstofftank Einbau und Halteriemen
kontrollieren
√
—
Wassereinlasssieb Auf Verstopfung und Be-
schädigung kontrollieren
√
—
Kühlwasserschläu-
che Auf Schäden und Lecks
kontrollieren und Klem-
men kontrollieren
√
—
Motoröl Erneuern √√ 95
Ölfilter Erneuern √95
Zwischenantriebs-
gehäuse Schmieren
√—
Zündkerzen Kontrollieren √√ —
Batterie Batteriesäuredichte, Pole,
Batteriebänder und Ent-
lüftungsschlauch kontrol-
lieren
√
—
Batteriekabel Pole kontrollieren √—
Lenkergelenk Funktion prüfen und auf
Lockerheit untersuchen
√√
—
Steuerzug Außenseite und Anschlüs-
se kontrollieren, und
schmieren √
—
UF3K70G0.book Page 92 Tuesday, November 5, 2013 2:44 PM

Wartungsarbeiten
93

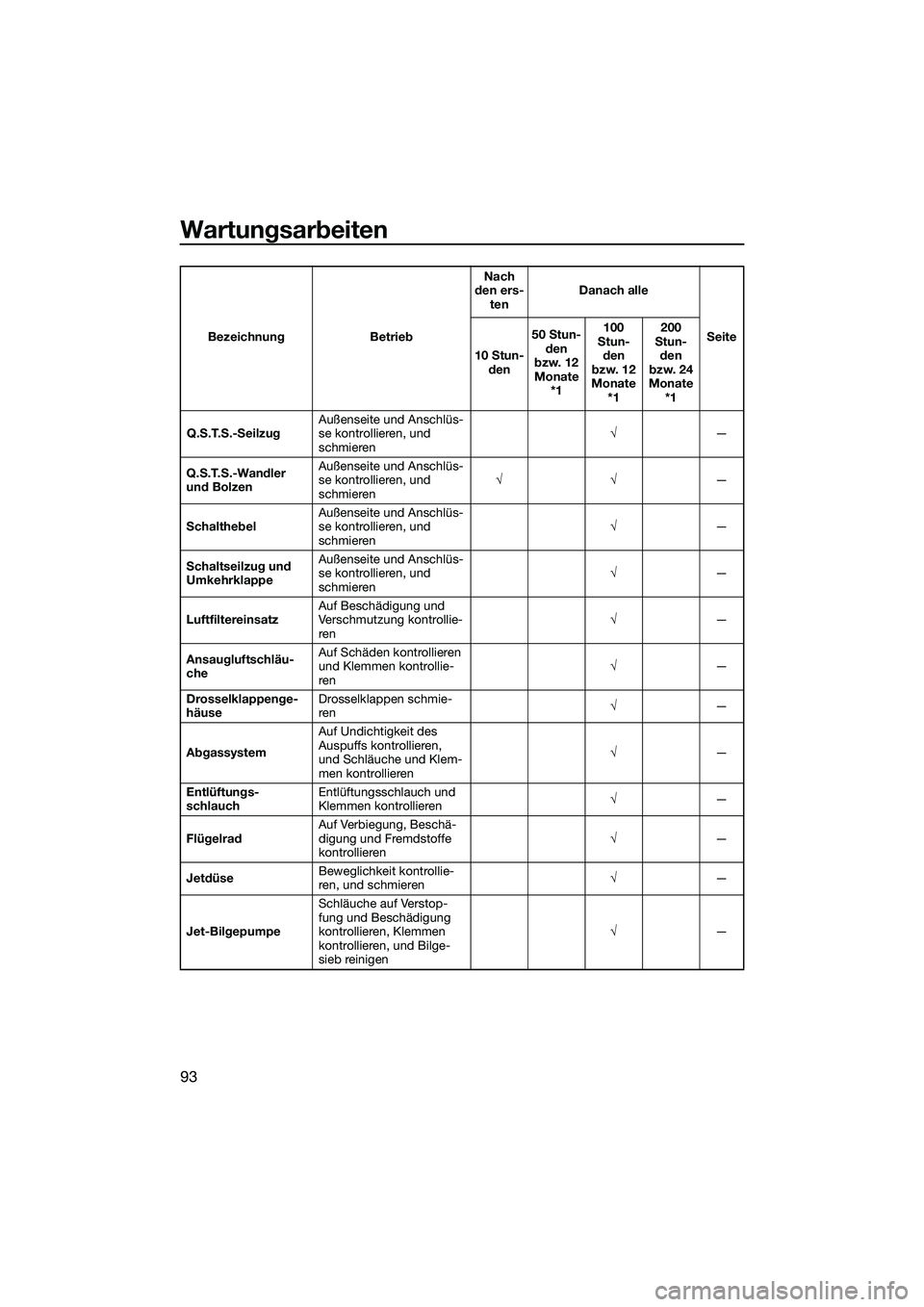

Q.S.T.S.-SeilzugAußenseite und Anschlüs-
se kontrollieren, und
schmieren √
—
Q.S.T.S.-Wandler
und Bolzen Außenseite und Anschlüs-
se kontrollieren, und
schmieren
√√
—
Schalthebel Außenseite und Anschlüs-
se kontrollieren, und
schmieren √
—
Schaltseilzug und
Umkehrklappe Außenseite und Anschlüs-
se kontrollieren, und
schmieren
√
—
Luftfiltereinsatz Auf Beschädigung und
Verschmutzung kontrollie-
ren √
—
Ansaugluftschläu-
che Auf Schäden kontrollieren
und Klemmen kontrollie-
ren
√
—
Drosselklappenge-
häuse Drosselklappen schmie-
ren
√
—
Abgassystem Auf Undichtigkeit des
Auspuffs kontrollieren,
und Schläuche und Klem-
men kontrollieren
√
—
Entlüftungs-
schlauch Entlüftungsschlauch und
Klemmen kontrollieren
√
—
Flügelrad Auf Verbiegung, Beschä-
digung und Fremdstoffe
kontrollieren √
—
Jetdüse Beweglichkeit kontrollie-
ren, und schmieren
√
—
Jet-Bilgepumpe Schläuche auf Verstop-
fung und Beschädigung
kontrollieren, Klemmen
kontrollieren, und Bilge-
sieb reinigen √
—
Bezeichnung Betrieb
Nach
den ers- ten Danach alle
Seite
10 Stun- den 50 Stun-
den
bzw. 12
Monate *1 100
Stun- den
bzw. 12
Monate *1 200
Stun- den
bzw. 24
Monate *1
UF3K70G0.book Page 93 Tuesday, November 5, 2013 2:44 PM

Wartungsarbeiten
94

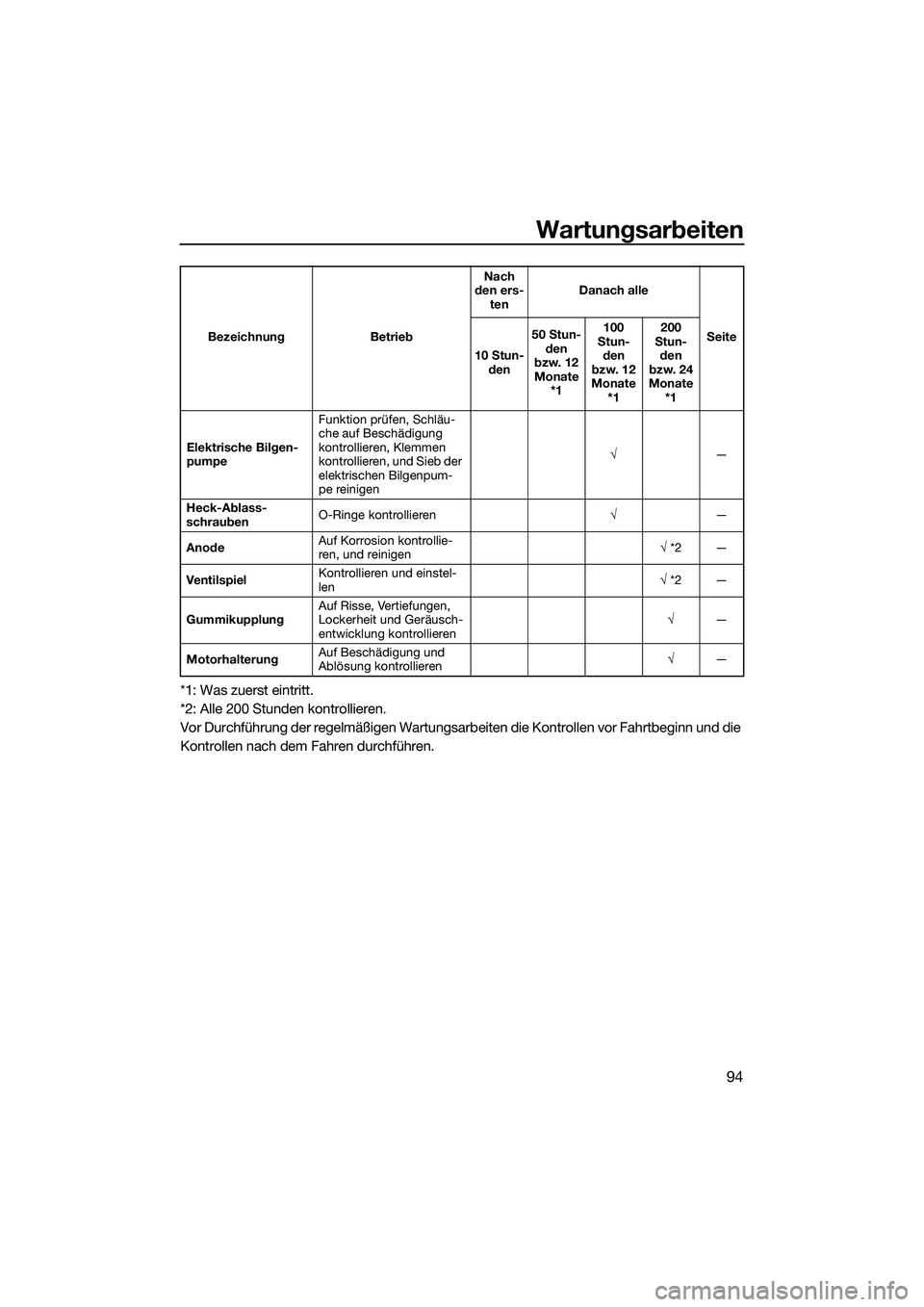

*1: Was zuerst eintritt.
*2: Alle 200 Stunden kontrollieren.
Vor Durchführung der regelmäßigen Wartungsarbeiten die Kontrollen vor Fahrtbeginn und die
Kontrollen nach dem Fahren durchführen.
Elektrische Bilgen-
pumpe Funktion prüfen, Schläu-
che auf Beschädigung
kontrollieren, Klemmen
kontrollieren, und Sieb der
elektrischen Bilgenpum-
pe reinigen
√
—
Heck-Ablass-
schrauben O-Ringe kontrollieren
√—
Anode Auf Korrosion kontrollie-
ren, und reinigen
√
*2 —
Ventilspiel Kontrollieren und einstel-
len
√
*2 —
Gummikupplung Auf Risse, Vertiefungen,
Lockerheit und Geräusch-
entwicklung kontrollieren √
—
Motorhalterung Auf Beschädigung und
Ablösung kontrollieren
√
—
Bezeichnung Betrieb
Nach
den ers- ten Danach alle
Seite
10 Stun- den 50 Stun-
den
bzw. 12
Monate *1 100
Stun- den
bzw. 12
Monate *1 200
Stun- den
bzw. 24
Monate *1
UF3K70G0.book Page 94 Tuesday, November 5, 2013 2:44 PM

Wartungsarbeiten
95

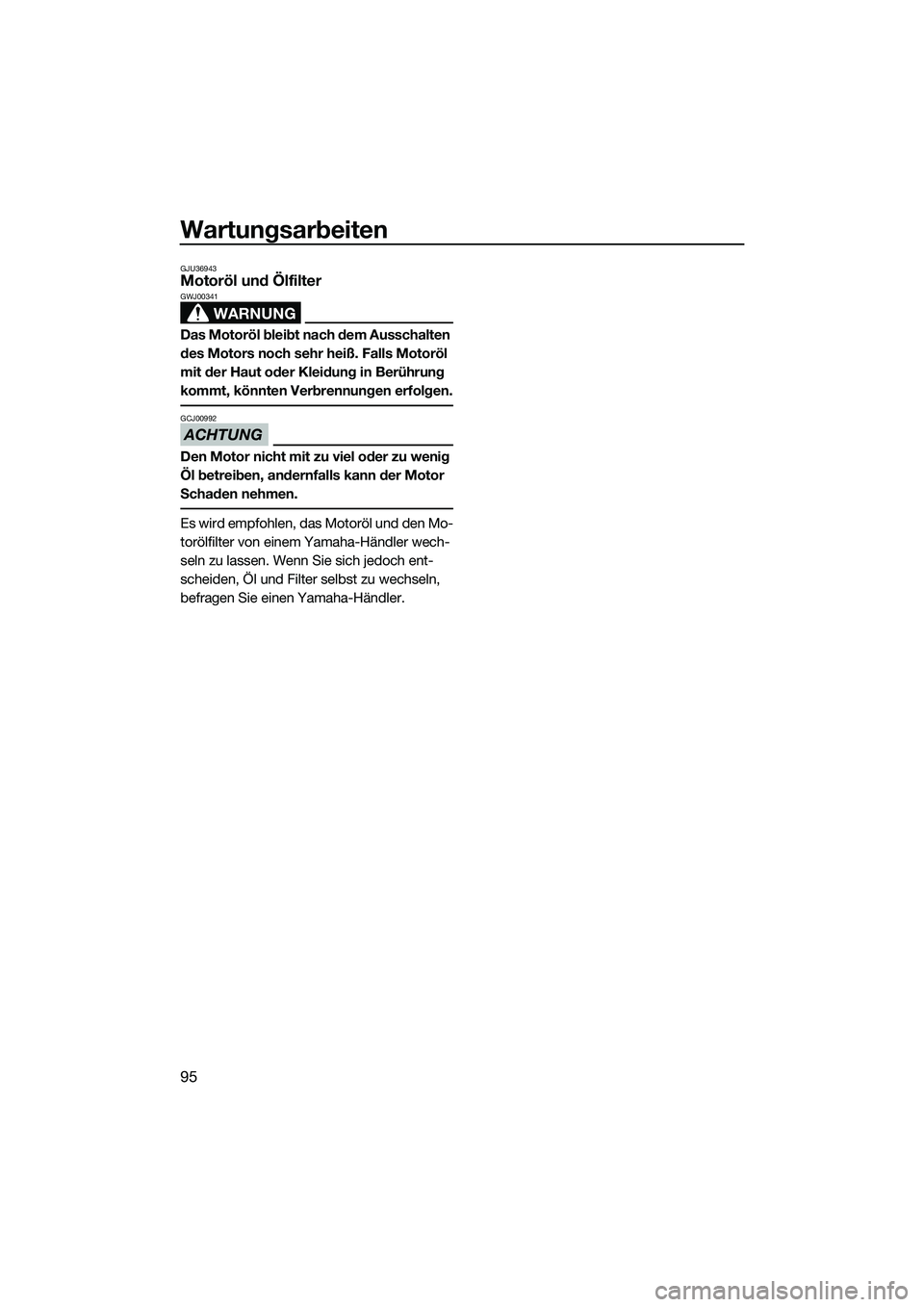

GJU36943Motoröl und Ölfilter
WARNUNG
GWJ00341
Das Motoröl bleibt nach dem Ausschalten
des Motors noch sehr heiß. Falls Motoröl
mit der Haut oder Kleidung in Berührung
kommt, könnten Verbrennungen erfolgen.
ACHTUNG
GCJ00992
Den Motor nicht mit zu viel oder zu wenig
Öl betreiben, andernfalls kann der Motor
Schaden nehmen.
Es wird empfohlen, das Motoröl und den Mo-
torölfilter von einem Yamaha-Händler wech-
seln zu lassen. Wenn Sie sich jedoch ent-
scheiden, Öl und Filter selbst zu wechseln,
befragen Sie einen Yamaha-Händler.
UF3K70G0.book Page 95 Tuesday, November 5, 2013 2:44 PM

Technische Daten
96
GJU34543

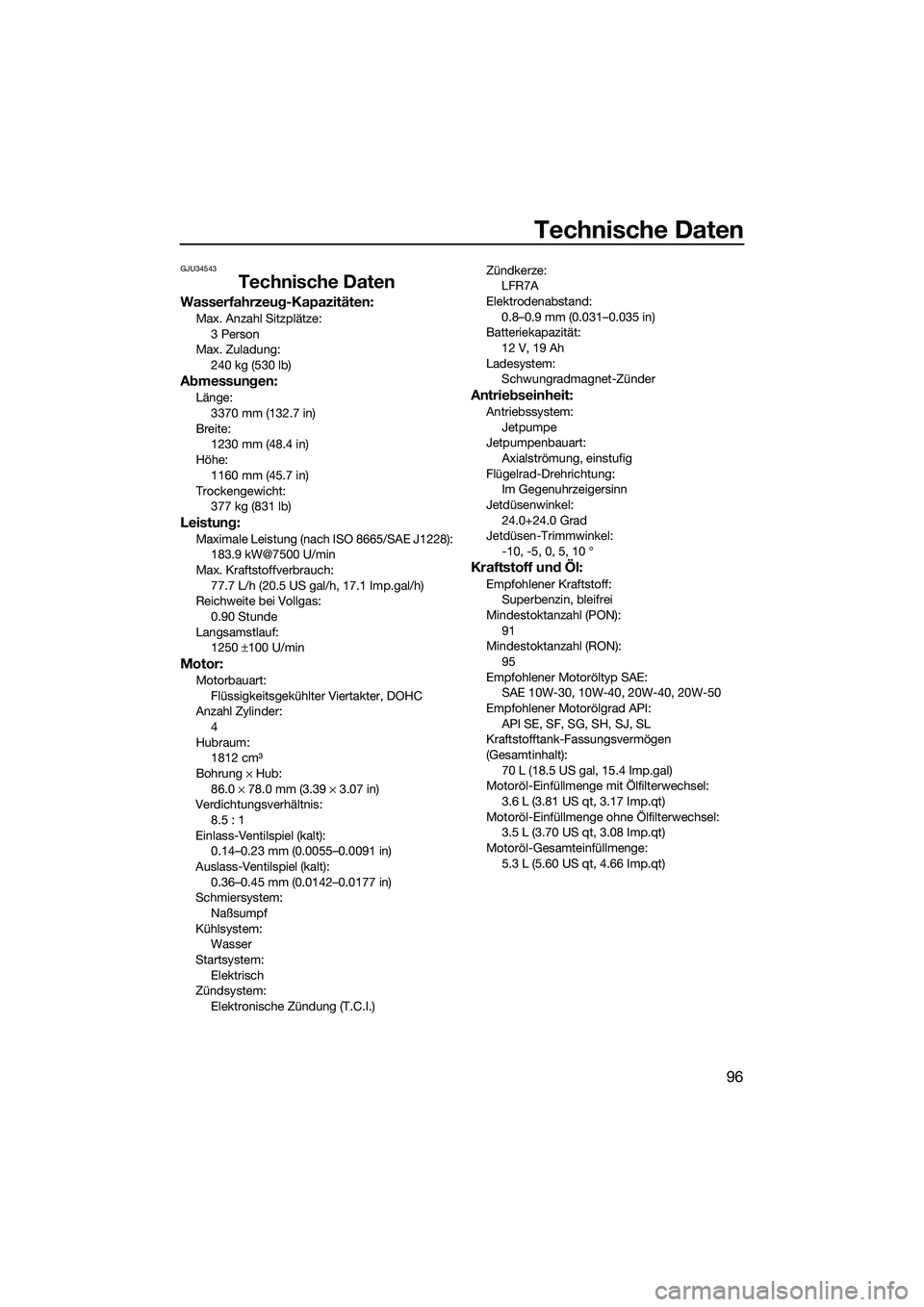

Technische Daten
Wasserfahrzeug-Kapazitäten:
Max. Anzahl Sitzplätze:3 Person
Max. Zuladung: 240 kg (530 lb)
Abmessungen:
Länge:
3370 mm (132.7 in)
Breite: 1230 mm (48.4 in)
Höhe: 1160 mm (45.7 in)
Trockengewicht: 377 kg (831 lb)
Leistung:
Maximale Leistung (nach ISO 8665/SAE J1228):183.9 kW@7500 U/min
Max. Kraftstoffverbrauch: 77.7 L/h (20.5 US gal/h, 17.1 Imp.gal/h)
Reichweite bei Vollgas:
0.90 Stunde
Langsamstlauf: 1250 ±100 U/min
Motor:
Motorbauart:
Flüssigkeitsgekühlter Viertakter, DOHC
Anzahl Zylinder: 4
Hubraum: 1812 cm3
Bohrung × Hub:
86.0 × 78.0 mm (3.39 × 3.07 in)
Verdichtungsverhältnis: 8.5 : 1
Einlass-Ventilspiel (kalt): 0.14–0.23 mm (0.0055–0.0091 in)
Auslass-Ventilspiel (kalt):
0.36–0.45 mm (0.0142–0.0177 in)
Schmiersystem: Naßsumpf
Kühlsystem: Wasser
Startsystem:
Elektrisch
Zündsystem: Elektronische Zündung (T.C.I.) Zündkerze:
LFR7A
Elektrodenabstand: 0.8–0.9 mm (0.031–0.035 in)
Batteriekapazität:
12 V, 19 Ah
Ladesystem: Schwungradmagnet-Zünder
Antriebseinheit:
Antriebssystem:
Jetpumpe
Jetpumpenbauart: Axialströmung, einstufig
Flügelrad-Drehrichtung: Im Gegenuhrzeigersinn
Jetdüsenwinkel: 24.0+24.0 Grad
Jetdüsen-Trimmwinkel:
-10, -5, 0, 5, 10 °
Kraftstoff und Öl:
Empfohlener Kraftstoff:Superbenzin, bleifrei
Mindestoktanzahl (PON):
91
Mindestoktanzahl (RON): 95
Empfohlener Motoröltyp SAE: SAE 10W-30, 10W-40, 20W-40, 20W-50
Empfohlener Motorölgrad API:
API SE, SF, SG, SH, SJ, SL
Kraftstofftank-Fassungsvermögen
(Gesamtinhalt):
70 L (18.5 US gal, 15.4 Imp.gal)
Motoröl-Einfüllmenge mit Ölfilterwechsel: 3.6 L (3.81 US qt, 3.17 Imp.qt)
Motoröl-Einfüllmenge ohne Ölfilterwechsel: 3.5 L (3.70 US qt, 3.08 Imp.qt)
Motoröl-Gesamteinfüllmenge:
5.3 L (5.60 US qt, 4.66 Imp.qt)
UF3K70G0.book Page 96 Tuesday, November 5, 2013 2:44 PM

Fehlerbeseitigung
97
GJU34562

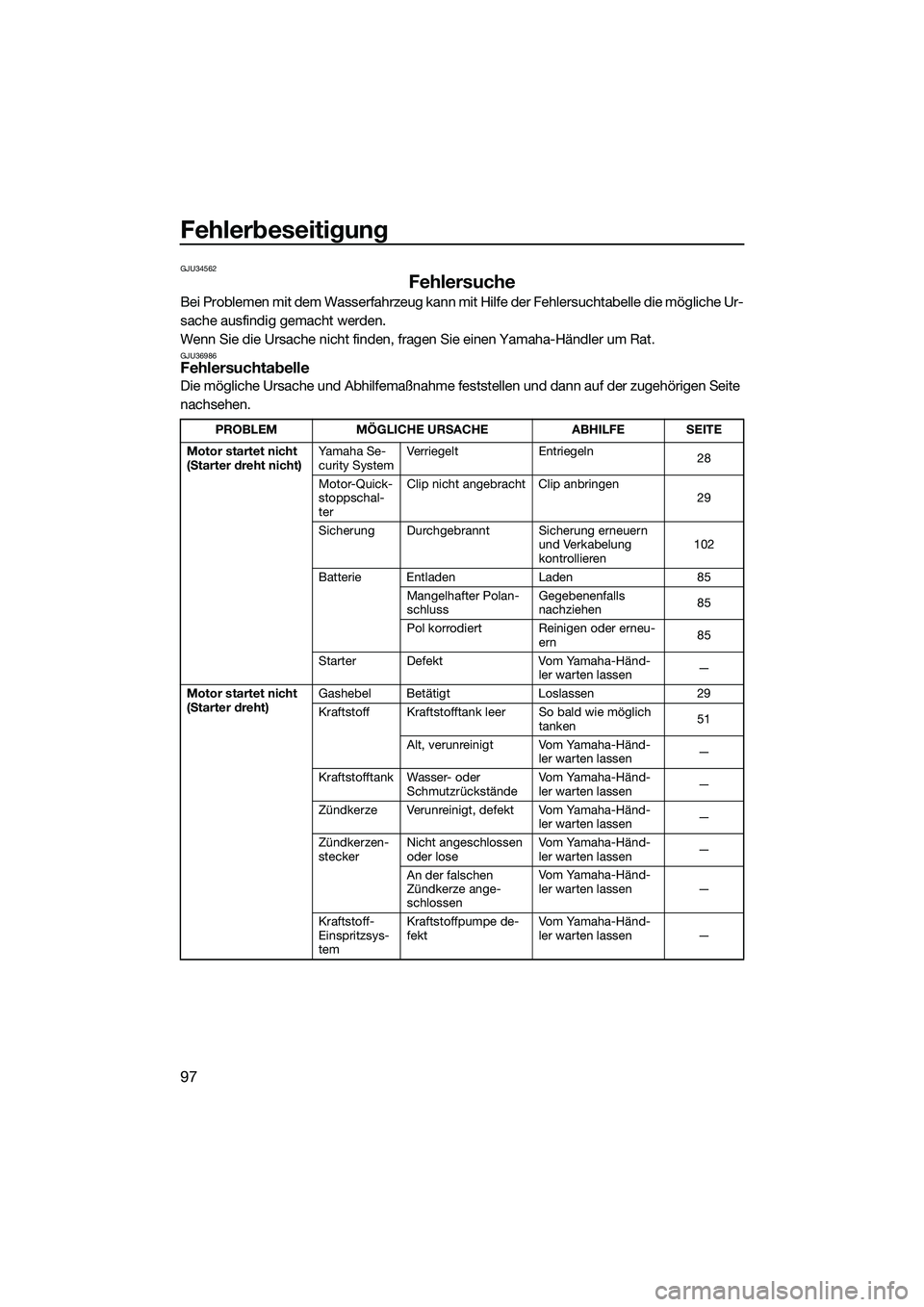

Fehlersuche
Bei Problemen mit dem Wasserfahrzeug kann mit Hilfe der Fehlersuchtabelle die mögliche Ur-
sache ausfindig gemacht werden.
Wenn Sie die Ursache nicht finden, fragen Sie einen Yamaha-Händler um Rat.
GJU36986Fehlersuchtabelle
Die mögliche Ursache und Abhilfemaßnahme feststellen und dann auf der zugehörigen Seite
nachsehen.
PROBLEMMÖGLICHE URSACHE ABHILFESEITE
Motor startet nicht
(Starter dreht nicht) Ya m a h a S e -
curity SystemVerriegelt
Entriegeln
28
Motor-Quick-
stoppschal-
ter Clip nicht angebracht Clip anbringen
29
Sicherung Durchgebrannt Sicherung erneuern und Verkabelung
kontrollieren102
Batterie Entladen Laden85
Mangelhafter Polan-
schluss Gegebenenfalls
nachziehen
85
Pol korrodiert Reinigen oder erneu- ern 85
Starter Defekt Vom Yamaha-Händ-
ler warten lassen —
Motor startet nicht
(Starter dreht) Gashebel Betätigt
Loslassen29
Kraftstoff Kraftstofftank leer So bald wie möglich tanken51
Alt, verunreinigt Vom Yamaha-Händ- ler warten lassen —
Kraftstofftank Wasser- oder Schmutzrückstände Vo m Ya ma h a - H ä n d-
ler warten lassen
—
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ- ler warten lassen—
Zündkerzen-
stecker Nicht angeschlossen
oder lose Vo m Ya ma h a - H ä n d-
ler warten lassen
—
An der falschen
Zündkerze ange-
schlossen Vo m Ya ma h a - H ä n d-
ler warten lassen
—
Kraftstoff-
Einspritzsys-
tem Kraftstoffpumpe de-
fekt
Vo m Ya ma h a - H ä n d-
ler warten lassen
—
