2014 TOYOTA VERSO fuel

413
4
Cuidados e manutenção

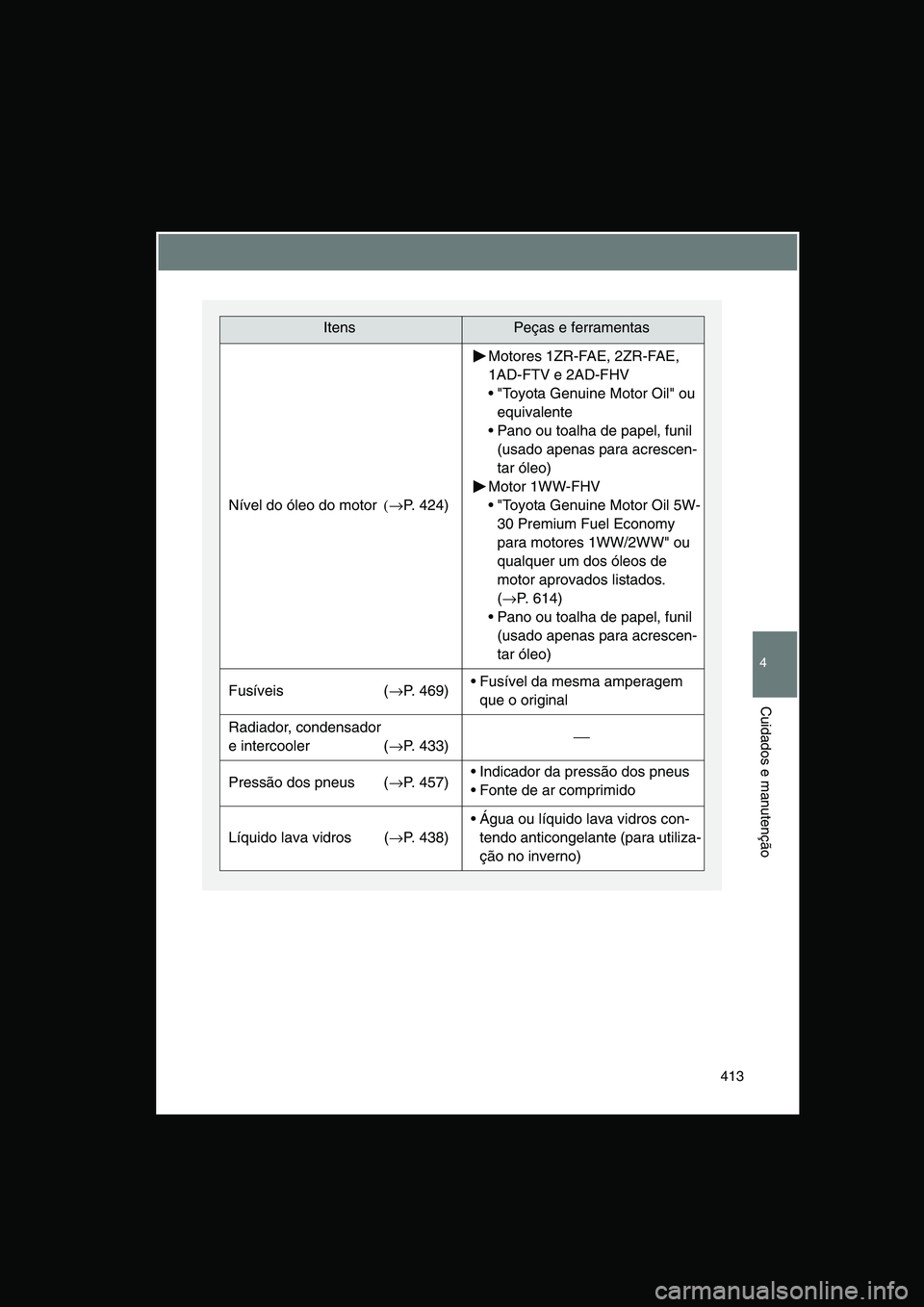

ItensPeças e ferramentas
Nível do óleo do motor(→P. 424)
Motores 1ZR-FAE, 2ZR-FAE,
1AD-FTV e 2AD-FHV
 "Toyota Genuine Motor Oil" ou
equivalente
 Pano ou toalha de papel, funil
(usado apenas para acrescen-
tar óleo)
Motor 1WW-FHV
 "Toyota Genuine Motor Oil 5W-
30 Premium Fuel Economy
para motores 1WW/2WW" ou
qualquer um dos óleos de
motor aprovados listados.
(→P. 614)
 Pano ou toalha de papel, funil
(usado apenas para acrescen-
tar óleo)
Fusíveis (→P. 469) Fusível da mesma amperagem
que o original
Radiador, condensador
e intercooler (→P. 433)
Pressão dos pneus (→P. 457) Indicador da pressão dos pneus
 Fonte de ar comprimido
Líquido lava vidros (→P. 438)
 Água ou líquido lava vidros con-
tendo anticongelante (para utiliza-
ção no inverno)

430

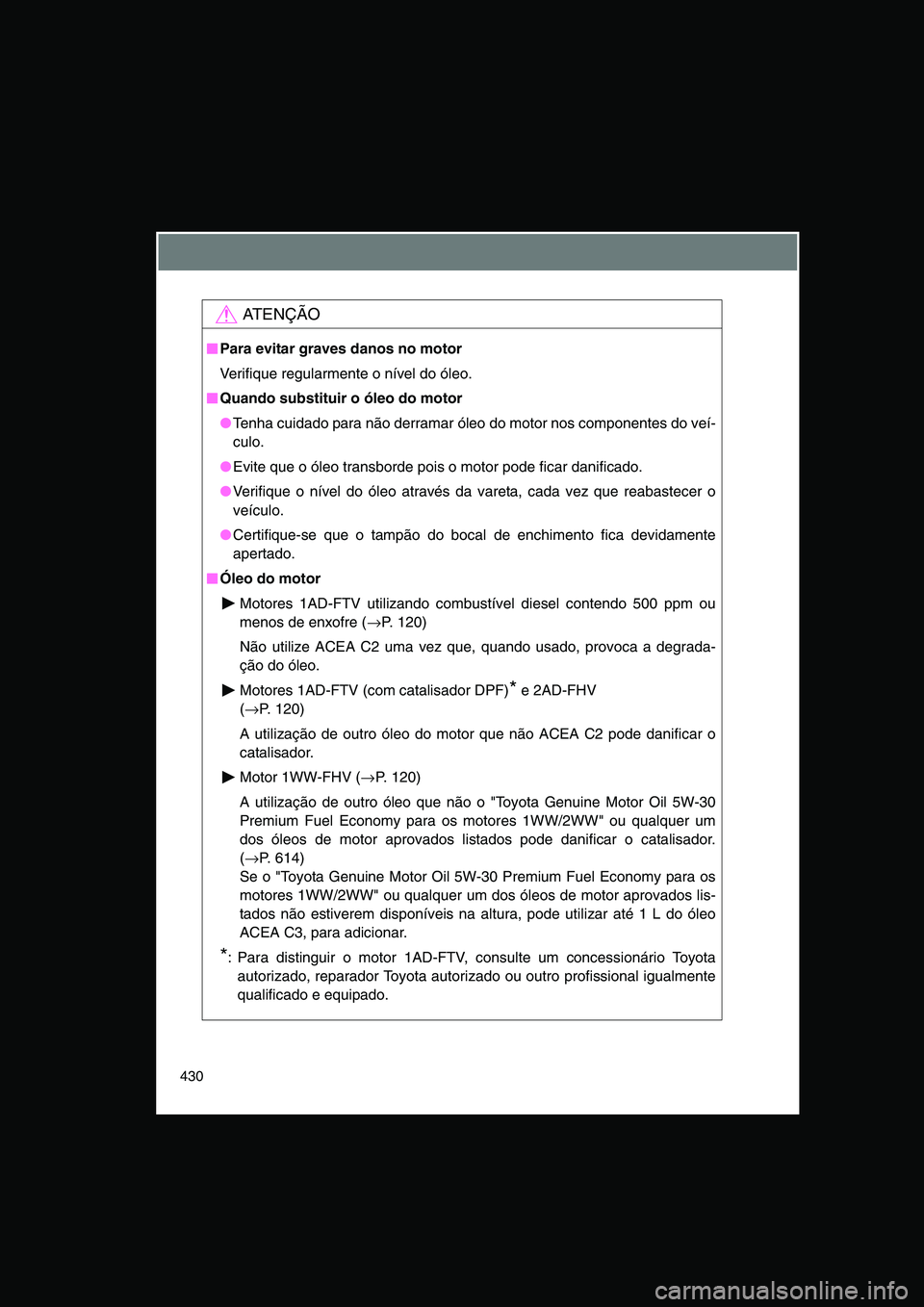

AT E N Ç Ã O
■■■■Para evitar graves danos no motor
Verifique regularmente o nível do óleo.
■■■■Quando substituir o óleo do motor
●Tenha cuidado para não derramar óleo do motor nos componentes do veí-
culo.
●Evite que o óleo transborde pois o motor pode ficar danificado.
●Verifique o nível do óleo através da vareta, cada vez que reabastecer o
veículo.
●Certifique-se que o tampão do bocal de enchimento fica devidamente
apertado.
■■■■Óleo do motor
Motores 1AD-FTV utilizando combustível diesel contendo 500 ppm ou
menos de enxofre (→P. 120)
Não utilize ACEA C2 uma vez que, quando usado, provoca a degrada-
ção do óleo.
Motores 1AD-FTV (com catalisador DPF)* e 2AD-FHV
(→P. 120)
A utilização de outro óleo do motor que não ACEA C2 pode danificar o
catalisador.
Motor 1WW-FHV (→P. 120)
A utilização de outro óleo que não o "Toyota Genuine Motor Oil 5W-30
Premium Fuel Economy para os motores 1WW/2WW" ou qualquer um
dos óleos de motor aprovados listados pode danificar o catalisador.
(→P. 614)
Se o "Toyota Genuine Motor Oil 5W-30 Premium Fuel Economy para os
motores 1WW/2WW" ou qualquer um dos óleos de motor aprovados lis-
tados não estiverem disponíveis na altura, pode utilizar até 1 L do óleo
ACEA C3, para adicionar.
*: Para distinguir o motor 1AD-FTV, consulte um concessionário Toyota
autorizado, reparador Toyota autorizado ou outro profissional igualmente
qualificado e equipado.

439
4
Cuidados e manutenção

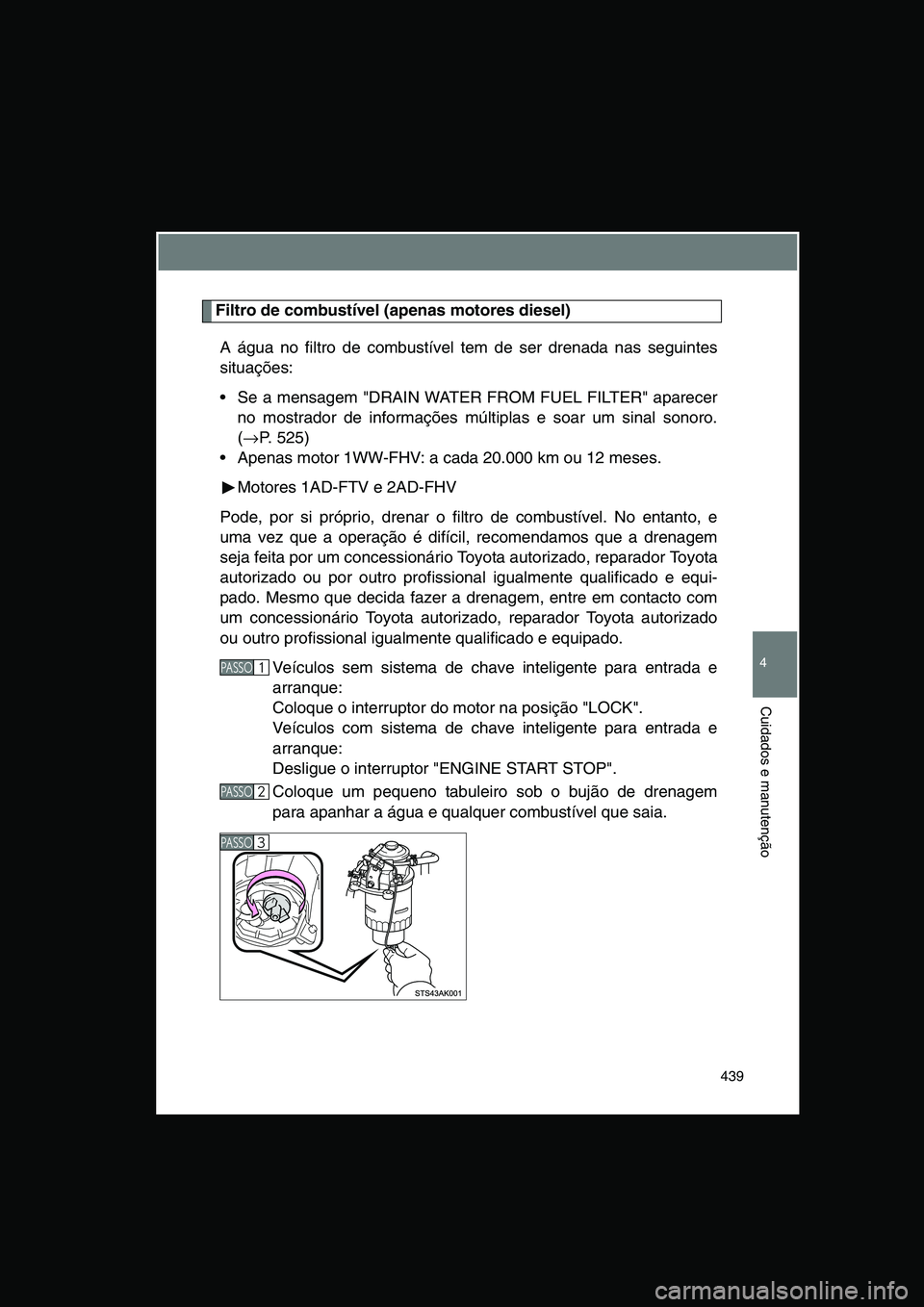

Filtro de combustível (apenas motores diesel)
A água no filtro de combustível tem de ser drenada nas seguintes
situações:
 Se a mensagem "DRAIN WATER FROM FUEL FILTER" aparecer
no mostrador de informações múltiplas e soar um sinal sonoro.
(→P. 525)
 Apenas motor 1WW-FHV: a cada 20.000 km ou 12 meses.
Motores 1AD-FTV e 2AD-FHV
Pode, por si próprio, drenar o filtro de combustível. No entanto, e
uma vez que a operação é difícil, recomendamos que a drenagem
seja feita por um concessionário Toyota autorizado, reparador Toyota
autorizado ou por outro profissional igualmente qualificado e equi-
pado. Mesmo que decida fazer a drenagem, entre em contacto com
um concessionário Toyota autorizado, reparador Toyota autorizado
ou outro profissional igualmente qualificado e equipado.
Veículos sem sistema de chave inteligente para entrada e
arranque:
Coloque o interruptor do motor na posição "LOCK".
Veículos com sistema de chave inteligente para entrada e
arranque:
Desligue o interruptor "ENGINE START STOP".
Coloque um pequeno tabuleiro sob o bujão de drenagem
para apanhar a água e qualquer combustível que saia.
Rode o bujão de drenagem para a esquerda cerca de 2 a 2 voltas e meia.
PA S S O1
PA S S O2
PA S S O3

475
4
Cuidados e manutenção

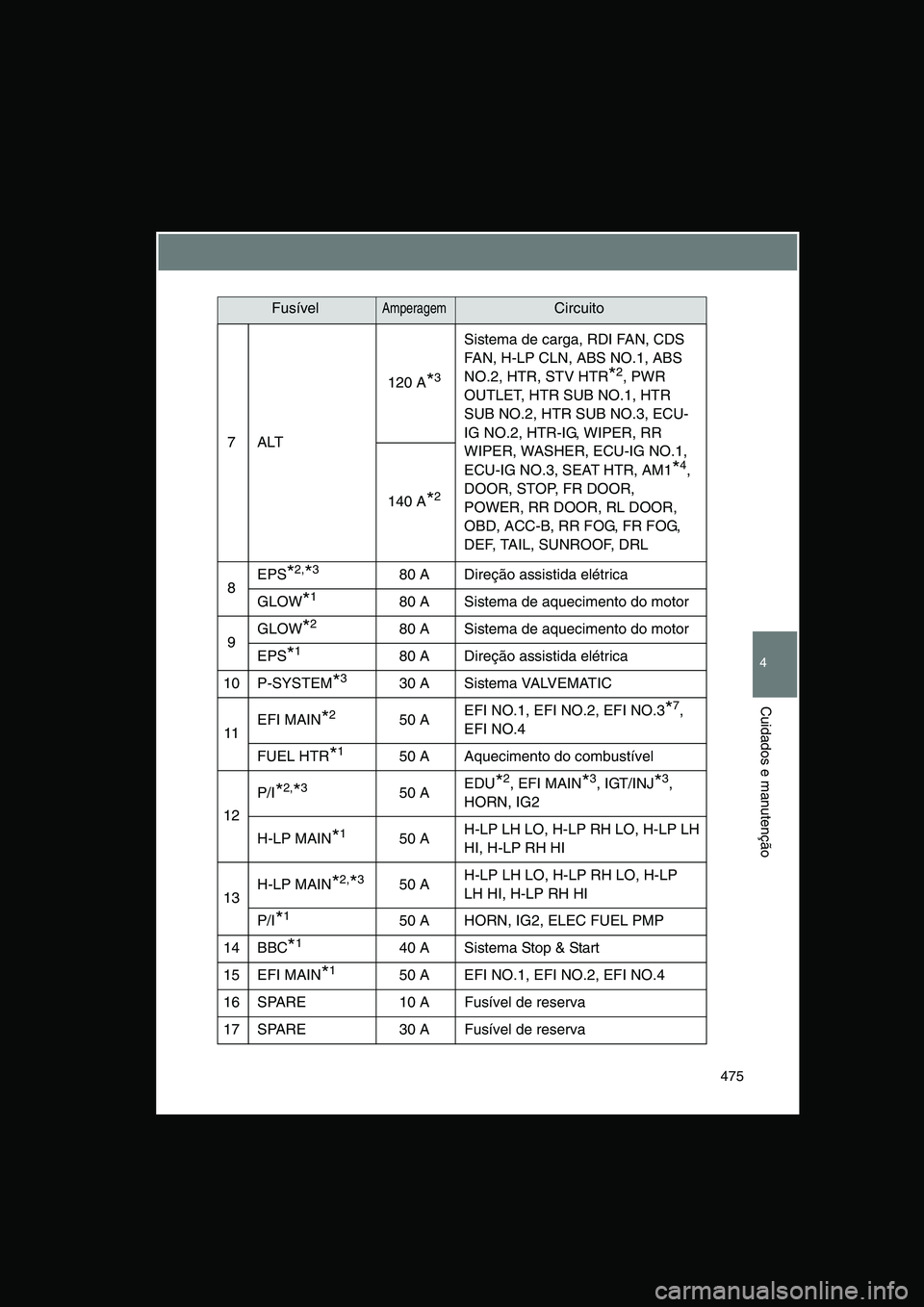

7ALT
120 A*3
Sistema de carga, RDI FAN, CDS
FAN, H-LP CLN, ABS NO.1, ABS
NO.2, HTR, STV HTR*2, PWR
OUTLET, HTR SUB NO.1, HTR
SUB NO.2, HTR SUB NO.3, ECU-
IG NO.2, HTR-IG, WIPER, RR
WIPER, WASHER, ECU-IG NO.1,
ECU-IG NO.3, SEAT HTR, AM1*4,
DOOR, STOP, FR DOOR,
POWER, RR DOOR, RL DOOR,
OBD, ACC-B, RR FOG, FR FOG,
DEF, TAIL, SUNROOF, DRL
140 A*2
8EPS*2,*380 A Direção assistida elétrica
GLOW*180 A Sistema de aquecimento do motor
9GLOW*280 A Sistema de aquecimento do motor
EPS*180 A Direção assistida elétrica
10 P-SYSTEM*330 A Sistema VALVEMATIC
11EFI MAIN*250 AEFI NO.1, EFI NO.2, EFI NO.3*7,
EFI NO.4
FUEL HTR*150 A Aquecimento do combustível
12
P/I*2,*350 AEDU*2, EFI MAIN*3, IGT/INJ*3,
HORN, IG2
H-LP MAIN*150 AH-LP LH LO, H-LP RH LO, H-LP LH
HI, H-LP RH HI
13H-LP MAIN*2,*350 AH-LP LH LO, H-LP RH LO, H-LP
LH HI, H-LP RH HI
P/I*150 A HORN, IG2, ELEC FUEL PMP
14 BBC*140 A Sistema Stop & Start
15 EFI MAIN*150 A EFI NO.1, EFI NO.2, EFI NO.4
16 SPARE 10 A Fusível de reserva
17 SPARE 30 A Fusível de reserva
FusívelAmperagemCircuito

477
4
Cuidados e manutenção

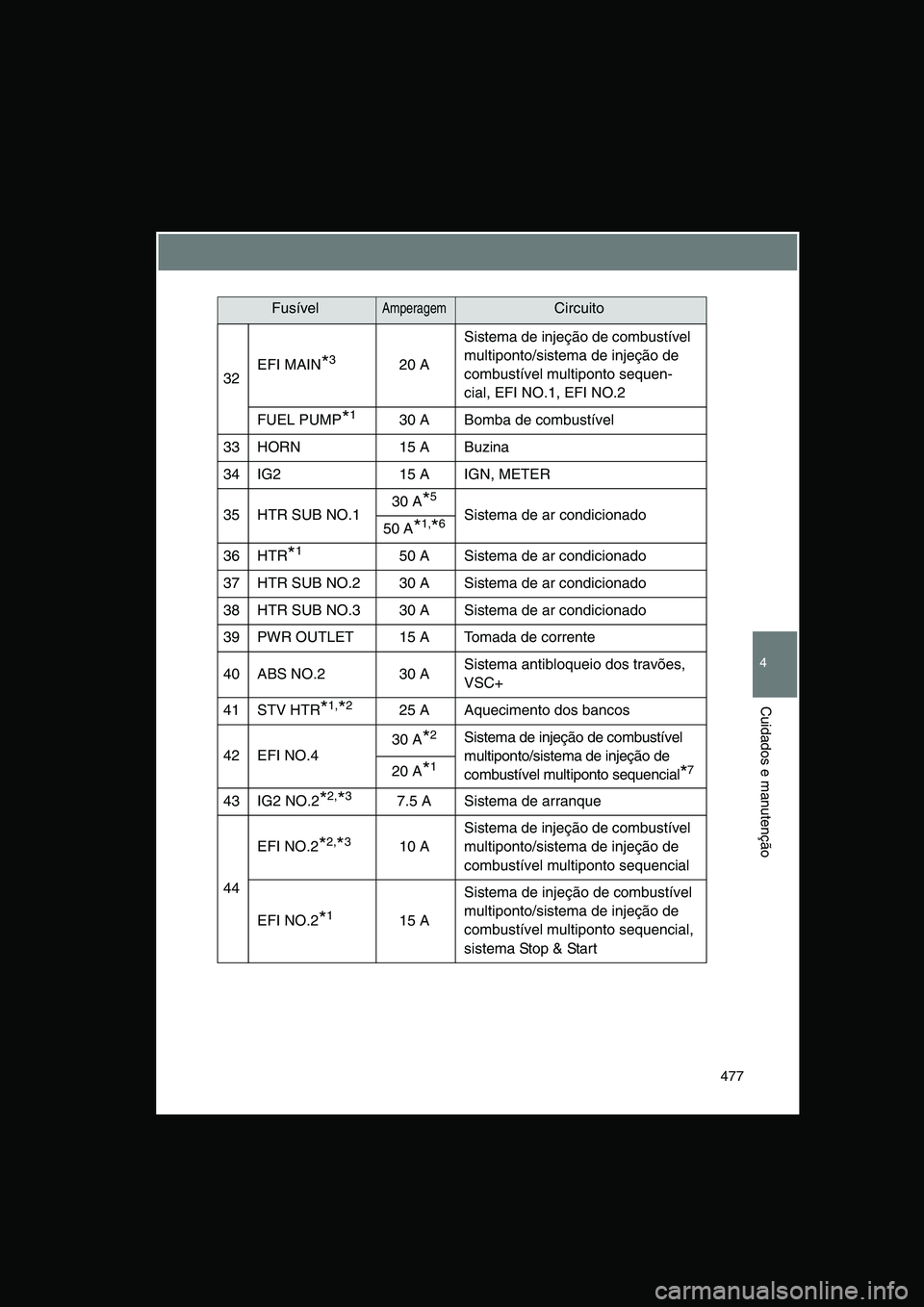

32EFI MAIN*320 A
Sistema de injeção de combustível
multiponto/sistema de injeção de
combustível multiponto sequen-
cial, EFI NO.1, EFI NO.2
FUEL PUMP*130 A Bomba de combustível
33 HORN 15 A Buzina
34 IG2 15 A IGN, METER
35 HTR SUB NO.130 A*5
Sistema de ar condicionado50 A*1,*6
36 HTR*150 A Sistema de ar condicionado
37 HTR SUB NO.2 30 A Sistema de ar condicionado
38 HTR SUB NO.3 30 A Sistema de ar condicionado
39PWR OUTLET15 ATomada de corrente
40 ABS NO.2 30 ASistema antibloqueio dos travões,
VSC+
41 STV HTR*1,*225 A Aquecimento dos bancos
42 EFI NO.4
30 A*2Sistema de injeção de combustível
multiponto/sistema de injeção de
combustível multiponto sequencial*720 A*1
43 IG2 NO.2*2,*37.5 A Sistema de arranque
44
EFI NO.2*2,*310 A
Sistema de injeção de combustível
multiponto/sistema de injeção de
combustível multiponto sequencial
EFI NO.2*115 A
Sistema de injeção de combustível
multiponto/sistema de injeção de
combustível multiponto sequencial,
sistema Stop & Start
FusívelAmperagemCircuito

5
525
Quando surge uma avaria
*1: Veículos com sistema de chave inteligente para entrada e arranque
*2: Apenas motor diesel

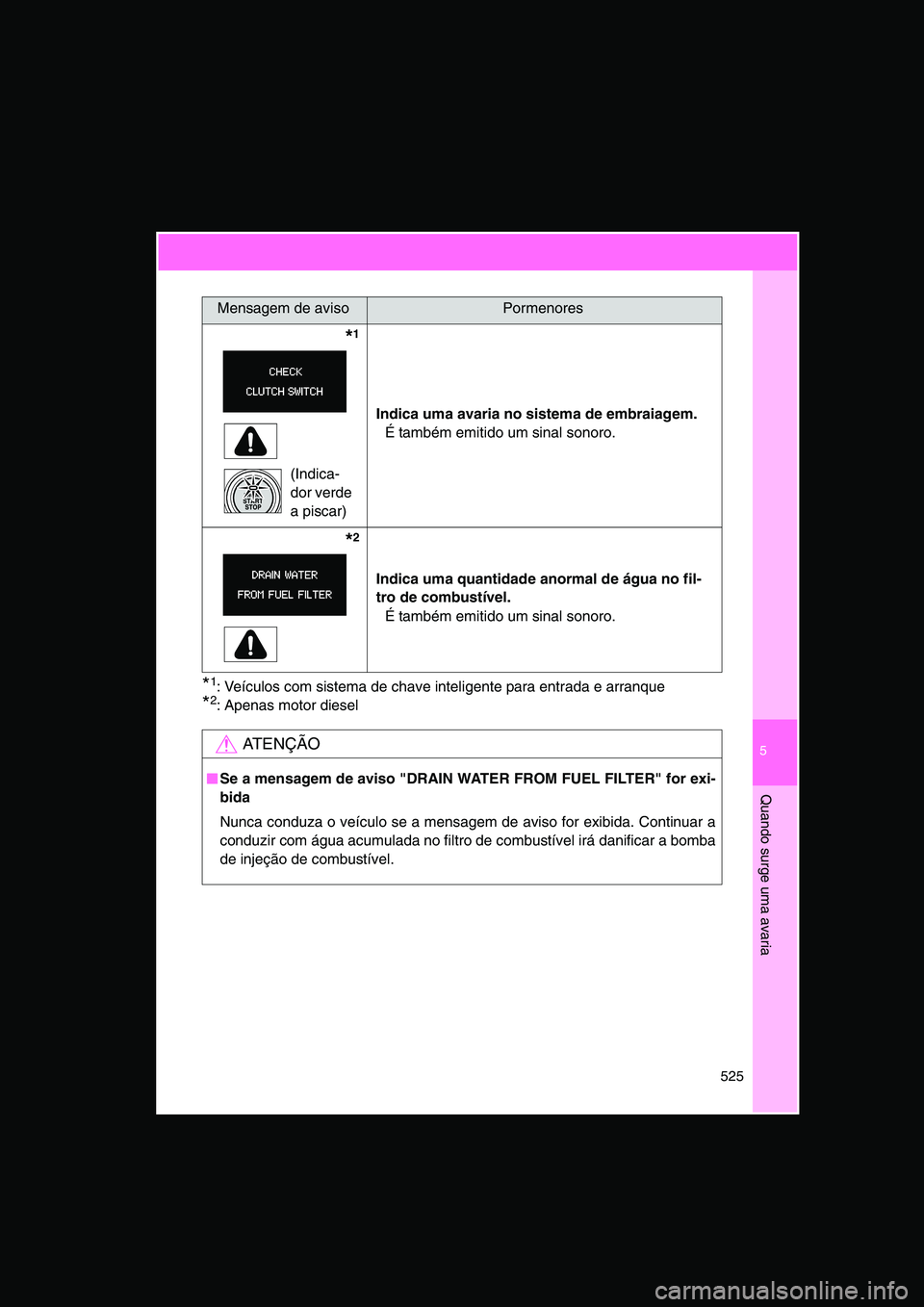

*1
(Indica-
dor verde
a piscar)
Indica uma avaria no sistema de embraiagem.
É também emitido um sinal sonoro.
*2
Indica uma quantidade anormal de água no fil-
tro de combustível.
É também emitido um sinal sonoro.
AT E N Ç Ã O
■■■■Se a mensagem de aviso "DRAIN WATER FROM FUEL FILTER" for exi-
bida
Nunca conduza o veículo se a mensagem de aviso for exibida. Continuar a
conduzir com água acumulada no filtro de combustível irá danificar a bomba
de injeção de combustível.
Mensagem de avisoPormenores

614

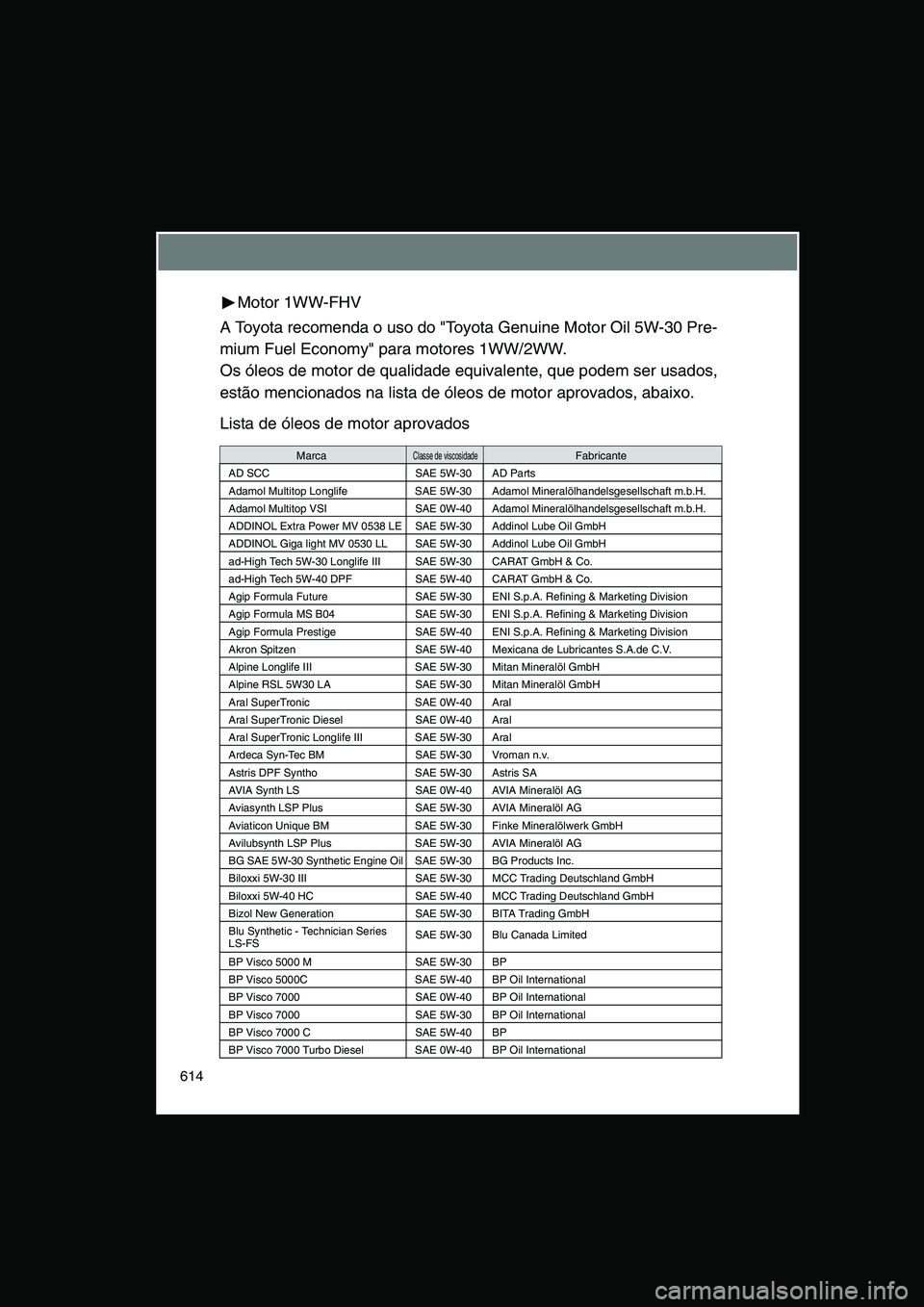

Motor 1WW-FHV
A Toyota recomenda o uso do "Toyota Genuine Motor Oil 5W-30 Pre-
mium Fuel Economy" para motores 1WW/2WW.
Os óleos de motor de qualidade equivalente, que podem ser usados,
estão mencionados na lista de óleos de motor aprovados, abaixo.
Lista de óleos de motor aprovados
MarcaClasse de viscosidadeFabricante
AD SCC SAE 5W-30 AD Parts
Adamol Multitop Longlife SAE 5W-30 Adamol Mineralölhandelsgesellschaft m.b.H.
Adamol Multitop VSI SAE 0W-40 Adamol Mineralölhandelsgesellschaft m.b.H.
ADDINOL Extra Power MV 0538 LE SAE 5W-30 Addinol Lube Oil GmbH
ADDINOL Giga light MV 0530 LLSAE 5W-30 Addinol Lube Oil GmbH
ad-High Tech 5W-30 Longlife III SAE 5W-30 CARAT GmbH & Co.
ad-High Tech 5W-40 DPF SAE 5W-40 CARAT GmbH & Co.
Agip Formula Future SAE 5W-30 ENI S.p.A. Refining & Marketing Division
Agip Formula MS B04 SAE 5W-30 ENI S.p.A. Refining & Marketing Division
Agip Formula Prestige SAE 5W-40 ENI S.p.A. Refining & Marketing Division
Akron Spitzen SAE 5W-40 Mexicana de Lubricantes S.A.de C.V.
Alpine Longlife III SAE 5W-30 Mitan Mineralöl GmbH
Alpine RSL 5W30 LA SAE 5W-30 Mitan Mineralöl GmbH
Aral SuperTronic SAE 0W-40 Aral
Aral SuperTronic Diesel SAE 0W-40 Aral
Aral SuperTronic Longlife III SAE 5W-30 Aral
Ardeca Syn-Tec BM SAE 5W-30 Vroman n.v.
Astris DPF Syntho SAE 5W-30 Astris SA
AVIA Synth LS SAE 0W-40 AVIA Mineralöl AG
Aviasynth LSP Plus SAE 5W-30 AVIA Mineralöl AG
Aviaticon Unique BM SAE 5W-30 Finke Mineralölwerk GmbH
Avilubsynth LSP Plus SAE 5W-30 AVIA Mineralöl AG
BG SAE 5W-30 Synthetic Engine Oil SAE 5W-30 BG Products Inc.
Biloxxi 5W-30 III SAE 5W-30 MCC Trading Deutschland GmbH
Biloxxi 5W-40 HC SAE 5W-40 MCC Trading Deutschland GmbH
Bizol New Generation SAE 5W-30 BITA Trading GmbH
Blu Synthetic - Technician Series LS-FSSAE 5W-30 Blu Canada Limited
BP Visco 5000 M SAE 5W-30 BP
BP Visco 5000C SAE 5W-40 BP Oil International
BP Visco 7000 SAE 0W-40 BP Oil International
BP Visco 7000 SAE 5W-30 BP Oil International
BP Visco 7000 C SAE 5W-40 BP
BP Visco 7000 Turbo Diesel SAE 0W-40 BP Oil International

615
6
Especificações do veículo

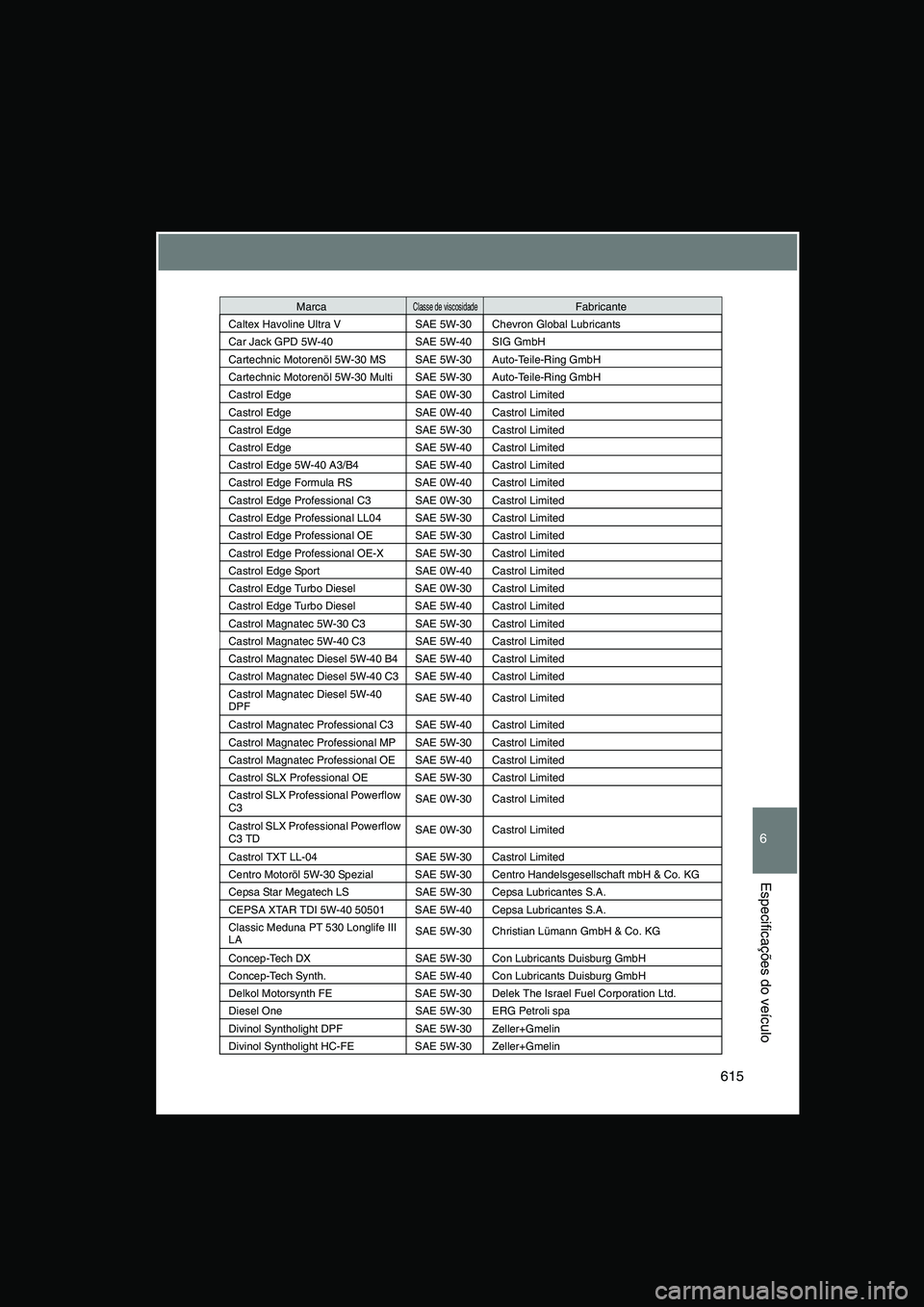

Caltex Havoline Ultra V SAE 5W-30 Chevron Global Lubricants
Car Jack GPD 5W-40 SAE 5W-40 SIG GmbH
Cartechnic Motorenöl 5W-30 MS SAE 5W-30 Auto-Teile-Ring GmbH
Cartechnic Motorenöl 5W-30 Multi SAE 5W-30 Auto-Teile-Ring GmbH
Castrol Edge SAE 0W-30 Castrol Limited
Castrol Edge SAE 0W-40 Castrol Limited
Castrol Edge SAE 5W-30 Castrol Limited
Castrol Edge SAE 5W-40 Castrol Limited
Castrol Edge 5W-40 A3/B4 SAE 5W-40 Castrol Limited
Castrol Edge Formula RS SAE 0W-40 Castrol Limited
Castrol Edge Professional C3SAE 0W-30 Castrol Limited
Castrol Edge Professional LL04 SAE 5W-30 Castrol Limited
Castrol Edge Professional OESAE 5W-30 Castrol Limited
Castrol Edge Professional OE-X SAE 5W-30 Castrol Limited
Castrol Edge Sport SAE 0W-40 Castrol Limited
Castrol Edge Turbo Diesel SAE 0W-30 Castrol Limited
Castrol Edge Turbo Diesel SAE 5W-40 Castrol Limited
Castrol Magnatec 5W-30 C3 SAE 5W-30 Castrol Limited
Castrol Magnatec 5W-40 C3 SAE 5W-40 Castrol Limited
Castrol Magnatec Diesel 5W-40 B4 SAE 5W-40 Castrol Limited
Castrol Magnatec Diesel 5W-40 C3 SAE 5W-40 Castrol Limited
Castrol Magnatec Diesel 5W-40 DPFSAE 5W-40 Castrol Limited
Castrol Magnatec Professional C3 SAE 5W-40 Castrol Limited
Castrol Magnatec Professional MP SAE 5W-30 Castrol Limited
Castrol Magnatec Professional OE SAE 5W-40 Castrol Limited
Castrol SLX Professional OE SAE 5W-30 Castrol Limited
Castrol SLX Professional Powerflow C3SAE 0W-30 Castrol Limited
Castrol SLX Professional Powerflow C3 TDSAE 0W-30 Castrol Limited
Castrol TXT LL-04 SAE 5W-30 Castrol Limited
Centro Motoröl 5W-30 Spezial SAE 5W-30 Centro Handelsgesellschaft mbH & Co. KG
Cepsa Star Megatech LS SAE 5W-30 Cepsa Lubricantes S.A.
CEPSA XTAR TDI 5W-40 50501 SAE 5W-40 Cepsa Lubricantes S.A.
Classic Meduna PT 530 Longlife III LASAE 5W-30 Christian Lümann GmbH & Co. KG
Concep-Tech DX SAE 5W-30 Con Lubricants Duisburg GmbH
Concep-Tech Synth. SAE 5W-40 Con Lubricants Duisburg GmbH
Delkol Motorsynth FE SAE 5W-30 Delek The Israel Fuel Corporation Ltd.
Diesel One SAE 5W-30 ERG Petroli spa
Divinol Syntholight DPF SAE 5W-30 Zeller+Gmelin
Divinol Syntholight HC-FE SAE 5W-30 Zeller+Gmelin
MarcaClasse de viscosidadeFabricante
