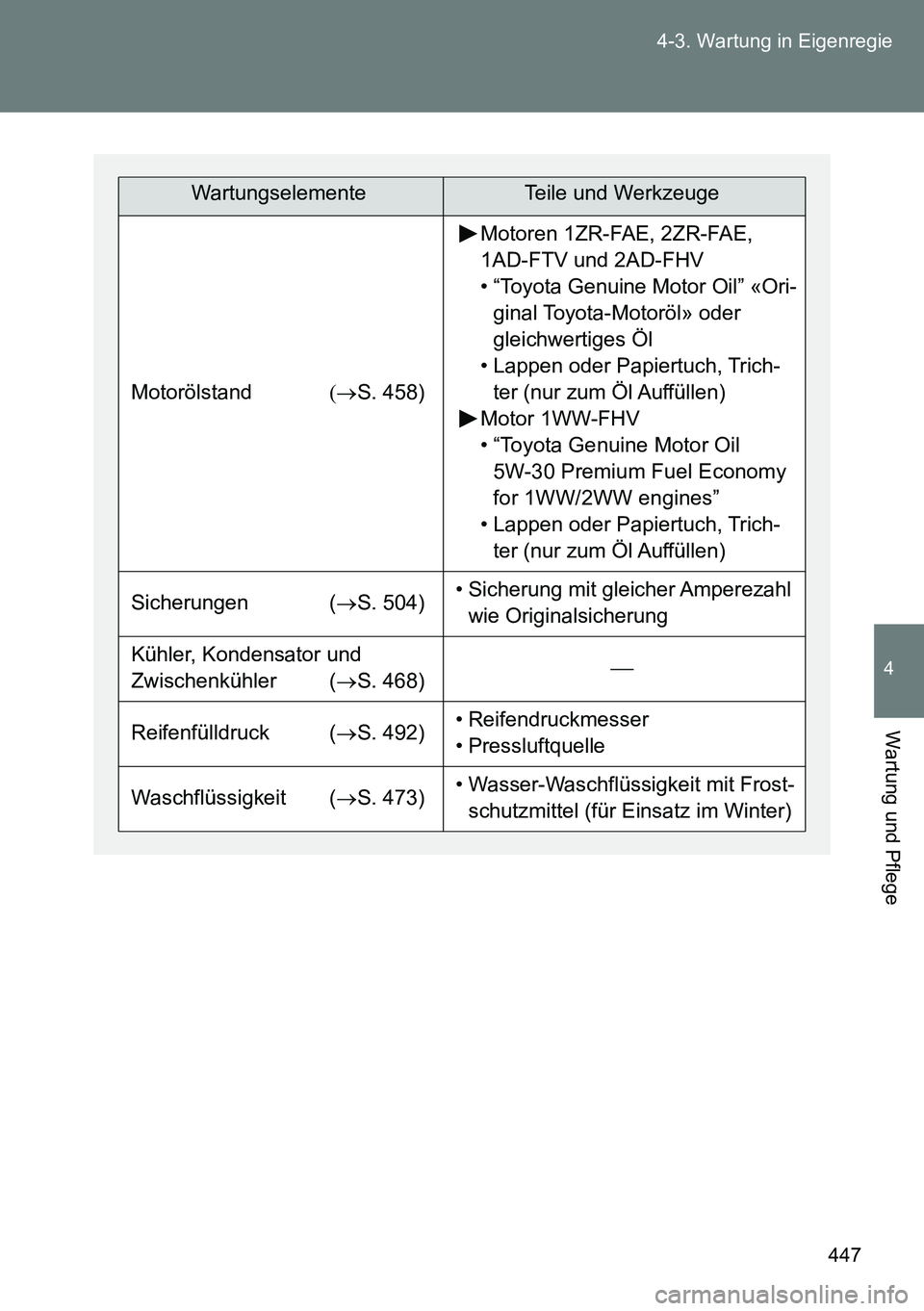

447 4-3. Wartung in Eigenregie
4
Wartung und Pflege
WartungselementeTeile und Werkzeuge
MotorölstandS. 458)
Motoren 1ZR-FAE, 2ZR-FAE,
1AD-FTV und 2AD-FHV
• “Toyota Genuine Motor Oil” «Ori-
ginal Toyota-Motoröl» oder
gleichwertiges Öl
• Lappen oder Papiertuch, Trich-
ter (nur zum Öl Auffüllen)
Motor 1WW-FHV
• “Toyota Genuine Motor Oil
5W-30 Premium Fuel Economy
for 1WW/2WW engines”
• Lappen oder Papiertuch, Trich-
ter (nur zum Öl Auffüllen)
Sicherungen (S. 504)• Sicherung mit gleicher Amperezahl
wie Originalsicherung
Kühler, Kondensator und
Zwischenkühler (S. 468)
Reifenfülldruck (S. 492)• Reifendruckmesser
• Pressluftquelle
Waschflüssigkeit (S. 473)• Wasser-Waschflüssigkeit mit Frost-
schutzmittel (für Einsatz im Winter)

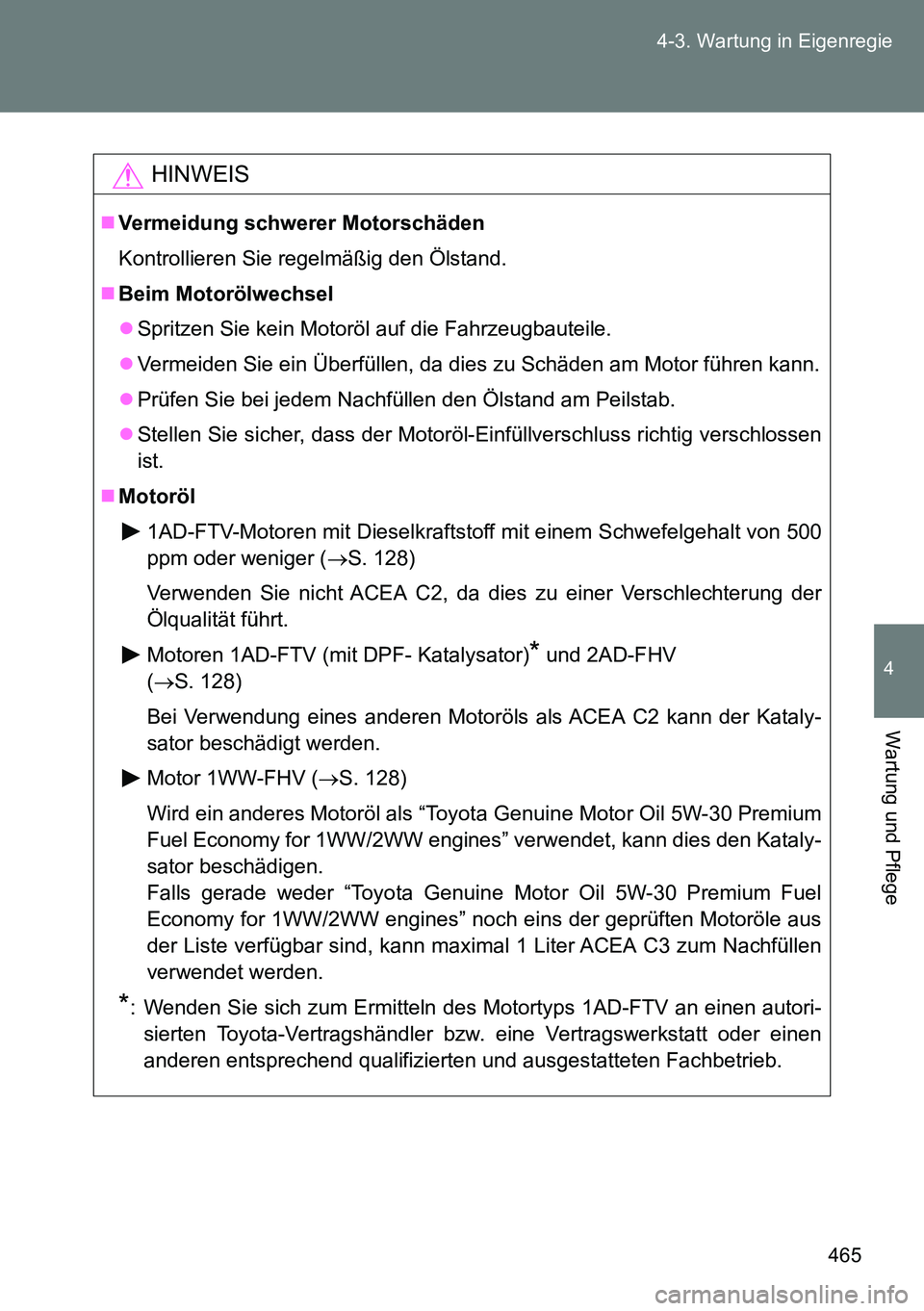

465 4-3. Wartung in Eigenregie
4
Wartung und Pflege
HINWEIS
Vermeidung schwerer Motorschäden
Kontrollieren Sie regelmäßig den Ölstand.
Beim Motorölwechsel
Spritzen Sie kein Motoröl auf die Fahrzeugbauteile.
Vermeiden Sie ein Überfüllen, da dies zu Schäden am Motor führen kann.
Prüfen Sie bei jedem Nachfüllen den Ölstand am Peilstab.
Stellen Sie sicher, dass der Motoröl-Einfüllverschluss richtig verschlossen
ist.
Motoröl
1AD-FTV-Motoren mit Dieselkraftstoff mit einem Schwefelgehalt von 500
ppm oder weniger (S. 128)
Verwenden Sie nicht ACEA C2, da dies zu einer Verschlechterung der
Ölqualität führt.
Motoren 1AD-FTV (mit DPF- Katalysator)
* und 2AD-FHV
(S. 128)
Bei Verwendung eines anderen Motoröls als ACEA C2 kann der Kataly-
sator beschädigt werden.
Motor 1WW-FHV (S. 128)
Wird ein anderes Motoröl als “Toyota Genuine Motor Oil 5W-30 Premium
Fuel Economy for 1WW/2WW engines” verwendet, kann dies den Kataly-
sator beschädigen.
Falls gerade weder “Toyota Genuine Motor Oil 5W-30 Premium Fuel
Economy for 1WW/2WW engines” noch eins der geprüften Motoröle aus
der Liste verfügbar sind, kann maximal 1 Liter ACEA C3 zum Nachfüllen
verwendet werden.
*: Wenden Sie sich zum Ermitteln des Motortyps 1AD-FTV an einen autori-
sierten Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen
anderen entsprechend qualifizierten und ausgestatteten Fachbetrieb.

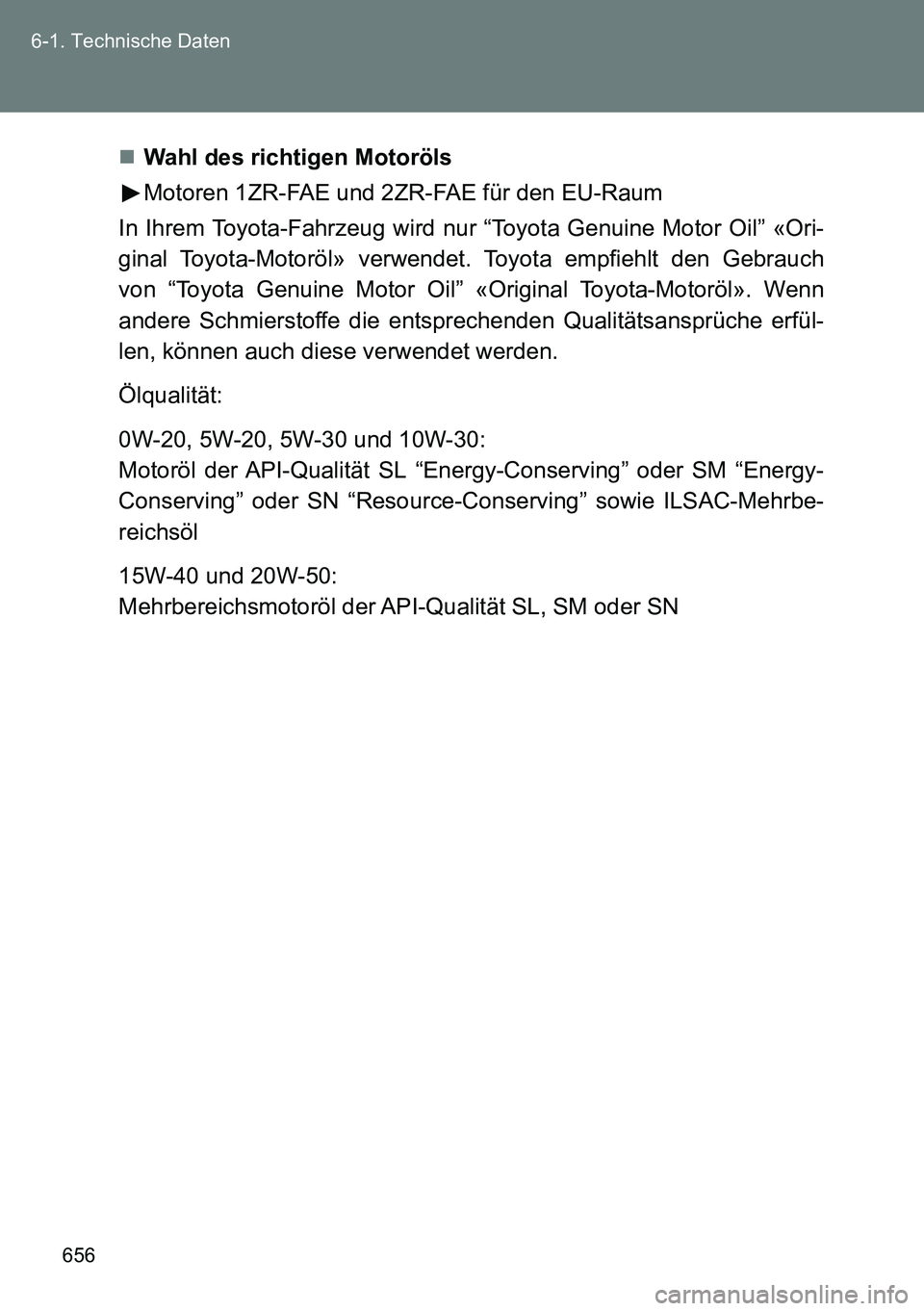

656 6-1. Technische Daten
Wahl des richtigen Motoröls
Motoren 1ZR-FAE und 2ZR-FAE für den EU-Raum
In Ihrem Toyota-Fahrzeug wird nur “Toyota Genuine Motor Oil” «Ori-
ginal Toyota-Motoröl» verwendet. Toyota empfiehlt den Gebrauch
von “Toyota Genuine Motor Oil” «Original Toyota-Motoröl». Wenn
andere Schmierstoffe die entsprechenden Qualitätsansprüche erfül-
len, können auch diese verwendet werden.
Ölqualität:
0W-20, 5W-20, 5W-30 und 10W-30:
Motoröl der API-Qualität SL “Energy-Conserving” oder SM “Energy-
Conserving” oder SN “Resource-Conserving” sowie ILSAC-Mehrbe-
reichsöl
15W-40 und 20W-50:
Mehrbereichsmotoröl der API-Qualität SL, SM oder SN

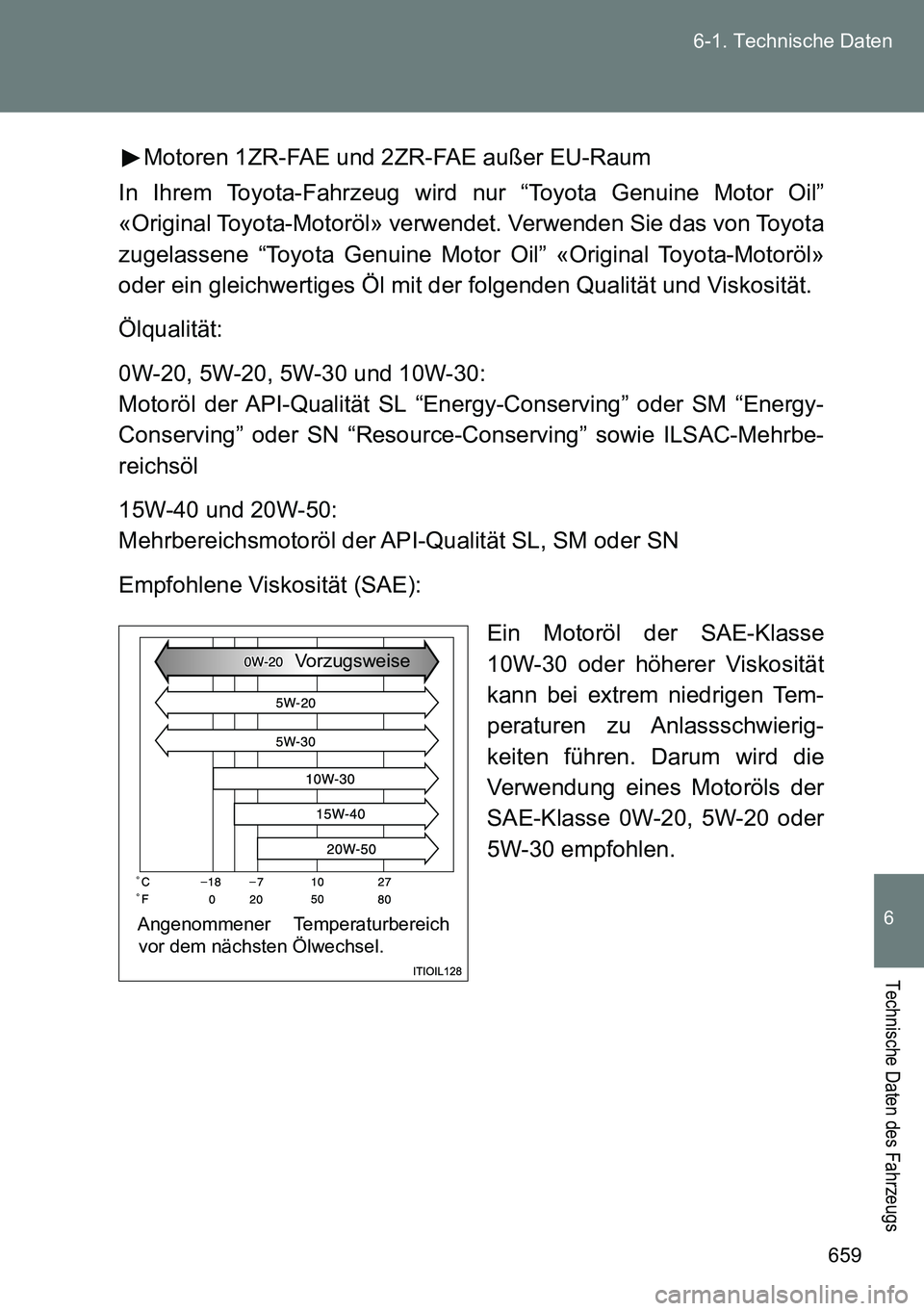

659 6-1. Technische Daten
6
Technische Daten des Fahrzeugs
Motoren 1ZR-FAE und 2ZR-FAE außer EU-Raum
In Ihrem Toyota-Fahrzeug wird nur “Toyota Genuine Motor Oil”
«Original Toyota-Motoröl» verwendet. Verwenden Sie das von Toyota
zugelassene “Toyota Genuine Motor Oil” «Original Toyota-Motoröl»
oder ein gleichwertiges Öl mit der folgenden Qualität und Viskosität.
Ölqualität:
0W-20, 5W-20, 5W-30 und 10W-30:
Motoröl der API-Qualität SL “Energy-Conserving” oder SM “Energy-
Conserving” oder SN “Resource-Conserving” sowie ILSAC-Mehrbe-
reichsöl
15W-40 und 20W-50:
Mehrbereichsmotoröl der API-Qualität SL, SM oder SN
Empfohlene Viskosität (SAE):
Ein Motoröl der SAE-Klasse
10W-30 oder höherer Viskosität
kann bei extrem niedrigen Tem-
peraturen zu Anlassschwierig-
keiten führen. Darum wird die
Verwendung eines Motoröls der
SAE-Klasse 0W-20, 5W-20 oder
5W-30 empfohlen.
Angenommener Temperaturbereich
vor dem nächsten Ölwechsel.Vorzugsweise

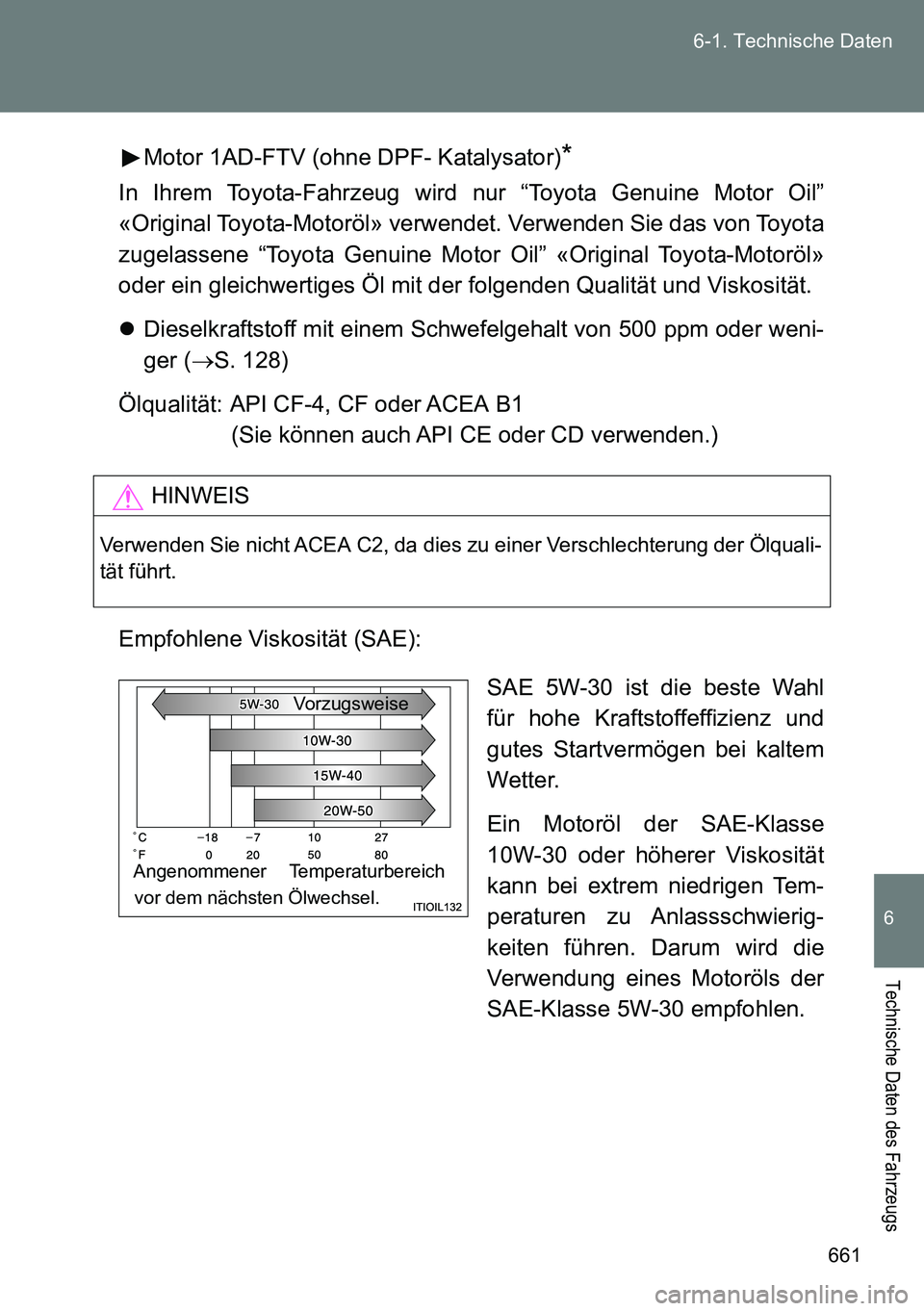

661 6-1. Technische Daten
6
Technische Daten des Fahrzeugs
Motor 1AD-FTV (ohne DPF- Katalysator)*
In Ihrem Toyota-Fahrzeug wird nur “Toyota Genuine Motor Oil”
«Original Toyota-Motoröl» verwendet. Verwenden Sie das von Toyota
zugelassene “Toyota Genuine Motor Oil” «Original Toyota-Motoröl»
oder ein gleichwertiges Öl mit der folgenden Qualität und Viskosität.
Dieselkraftstoff mit einem Schwefelgehalt von 500 ppm oder weni-
ger (S. 128)
Ölqualität: API CF-4, CF oder ACEA B1
(Sie können auch API CE oder CD verwenden.)
Empfohlene Viskosität (SAE):
SAE 5W-30 ist die beste Wahl
für hohe Kraftstoffeffizienz und
gutes Startvermögen bei kaltem
Wetter.
Ein Motoröl der SAE-Klasse
10W-30 oder höherer Viskosität
kann bei extrem niedrigen Tem-
peraturen zu Anlassschwierig-
keiten führen. Darum wird die
Verwendung eines Motoröls der
SAE-Klasse 5W-30 empfohlen.
HINWEIS
Verwenden Sie nicht ACEA C2, da dies zu einer Verschlechterung der Ölquali-
tät führt.
Angenommener Temperaturbereich
vor dem nächsten Ölwechsel.Vorzugsweise

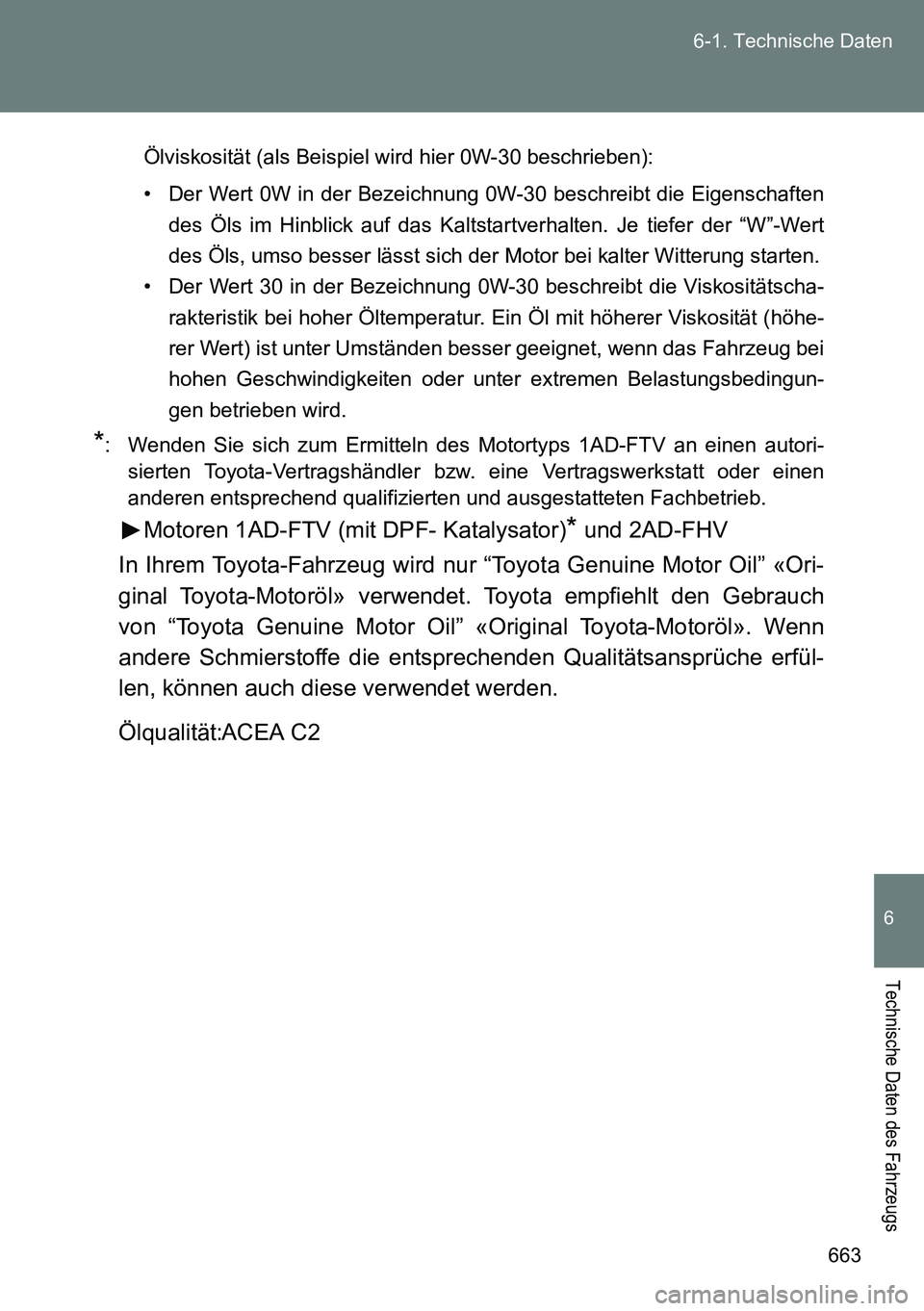

663 6-1. Technische Daten
6
Technische Daten des Fahrzeugs
Ölviskosität (als Beispiel wird hier 0W-30 beschrieben):
• Der Wert 0W in der Bezeichnung 0W-30 beschreibt die Eigenschaften
des Öls im Hinblick auf das Kaltstartverhalten. Je tiefer der “W”-Wert
des Öls, umso besser lässt sich der Motor bei kalter Witterung starten.
• Der Wert 30 in der Bezeichnung 0W-30 beschreibt die Viskositätscha-
rakteristik bei hoher Öltemperatur. Ein Öl mit höherer Viskosität (höhe-
rer Wert) ist unter Umständen besser geeignet, wenn das Fahrzeug bei
hohen Geschwindigkeiten oder unter extremen Belastungsbedingun-
gen betrieben wird.
*: Wenden Sie sich zum Ermitteln des Motortyps 1AD-FTV an einen autori-
sierten Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen
anderen entsprechend qualifizierten und ausgestatteten Fachbetrieb.
Motoren 1AD-FTV (mit DPF- Katalysator)* und 2AD-FHV
In Ihrem Toyota-Fahrzeug wird nur “Toyota Genuine Motor Oil” «Ori-
ginal Toyota-Motoröl» verwendet. Toyota empfiehlt den Gebrauch
von “Toyota Genuine Motor Oil” «Original Toyota-Motoröl». Wenn
andere Schmierstoffe die entsprechenden Qualitätsansprüche erfül-
len, können auch diese verwendet werden.
Ölqualität:ACEA C2

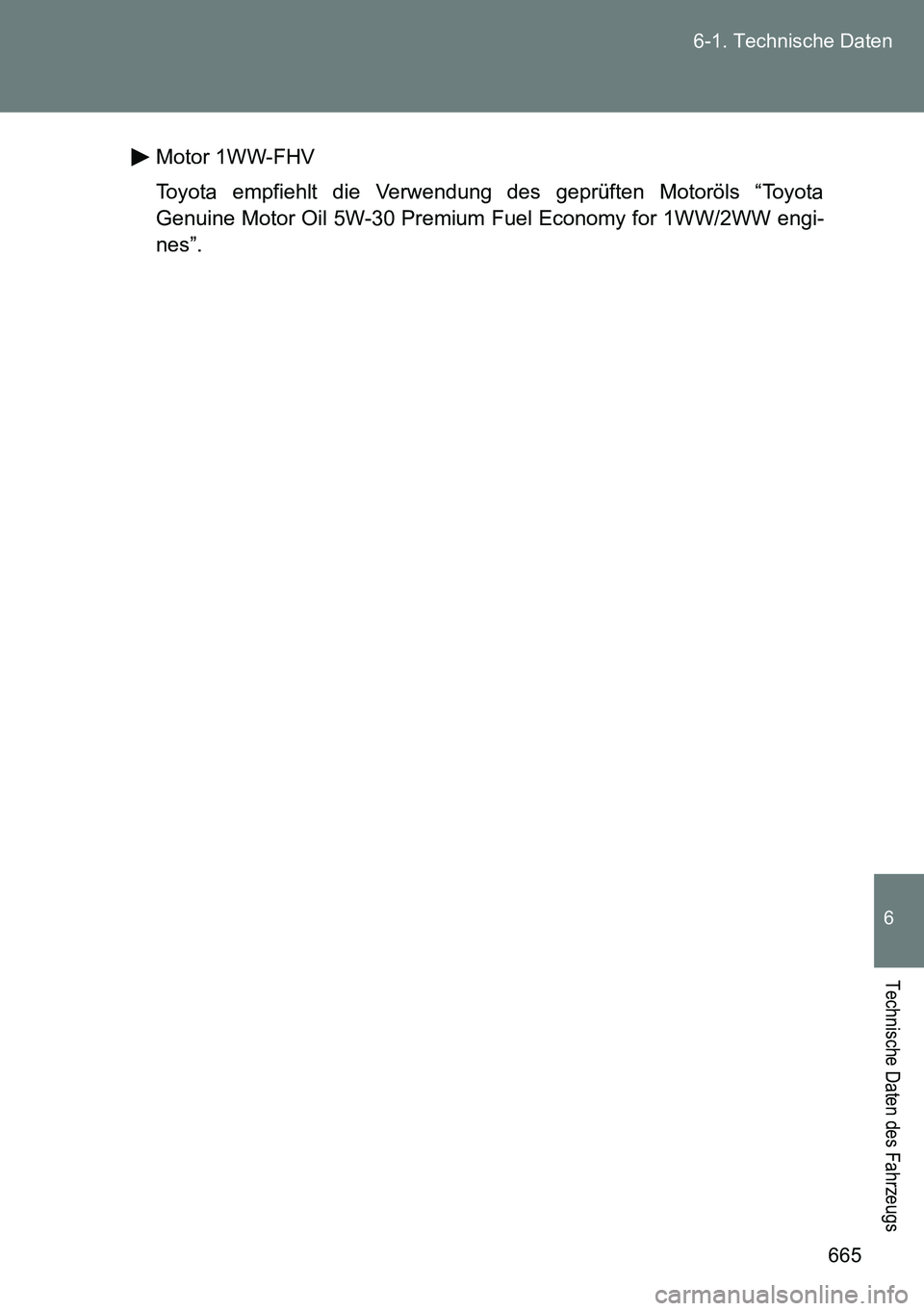

665 6-1. Technische Daten
6
Technische Daten des Fahrzeugs
Motor 1WW-FHV
Toyota empfiehlt die Verwendung des geprüften Motoröls “Toyota
Genuine Motor Oil 5W-30 Premium Fuel Economy for 1WW/2WW engi-
nes”.

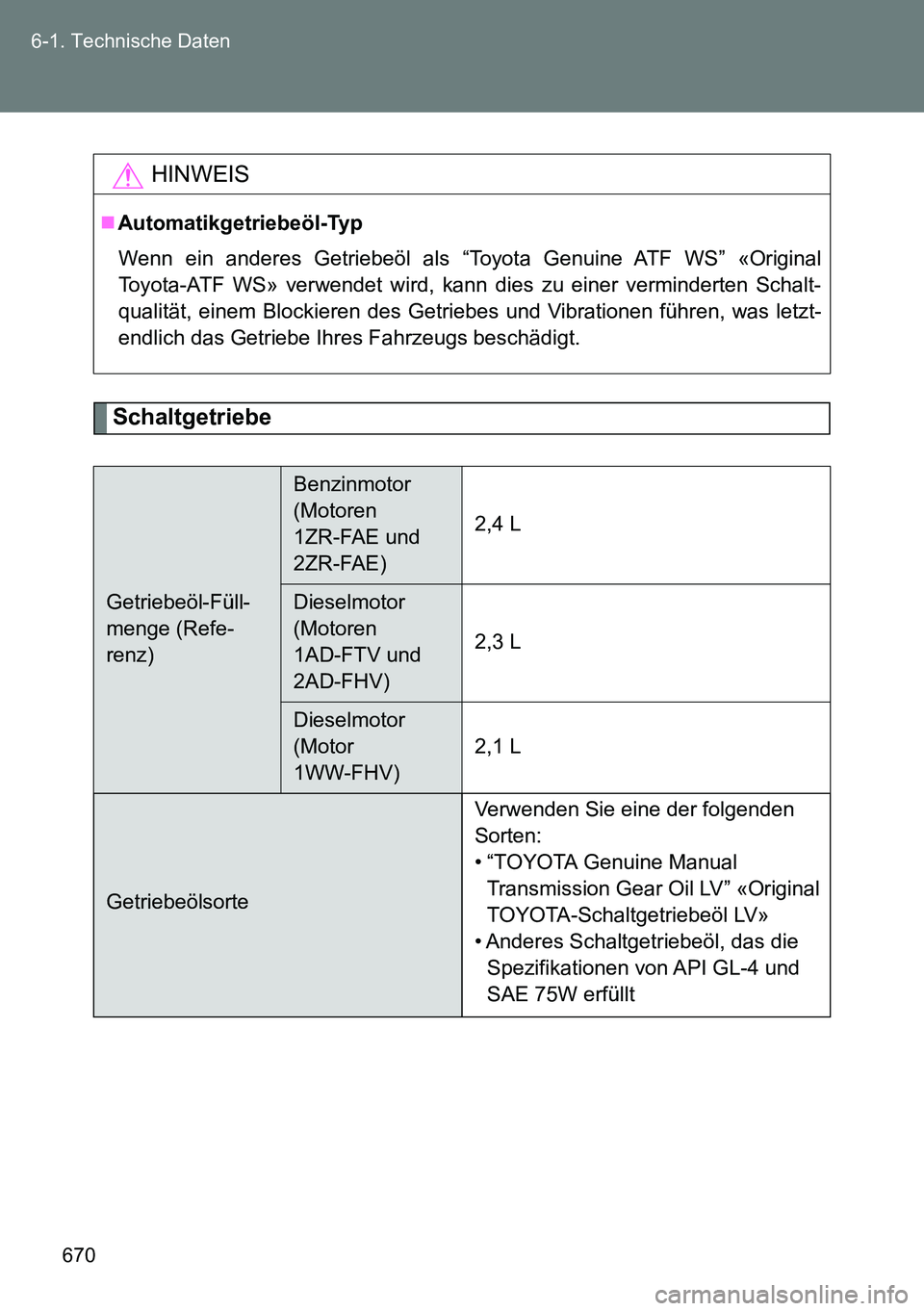

670 6-1. Technische Daten
Schaltgetriebe
HINWEIS
Automatikgetriebeöl-Typ
Wenn ein anderes Getriebeöl als “Toyota Genuine ATF WS” «Original
Toyota-ATF WS» verwendet wird, kann dies zu einer verminderten Schalt-
qualität, einem Blockieren des Getriebes und Vibrationen führen, was letzt-
endlich das Getriebe Ihres Fahrzeugs beschädigt.
Getriebeöl-Füll-
menge (Refe-
renz)
Benzinmotor
(Motoren
1ZR-FAE und
2ZR-FAE)
2,4 L
Dieselmotor
(Motoren
1AD-FTV und
2AD-FHV)
2,3 L
Dieselmotor
(Motor
1WW-FHV)
2,1 L
GetriebeölsorteVerwenden Sie eine der folgenden
Sorten:
• “TOYOTA Genuine Manual
Transmission Gear Oil LV” «Original
TOYOTA-Schaltgetriebeöl LV»
• Anderes Schaltgetriebeöl, das die
Spezifikationen von API GL-4 und
SAE 75W erfüllt
