5806-3. Wartung in Eigenregie
RAV4_OM_OM42A23M_(EM)■

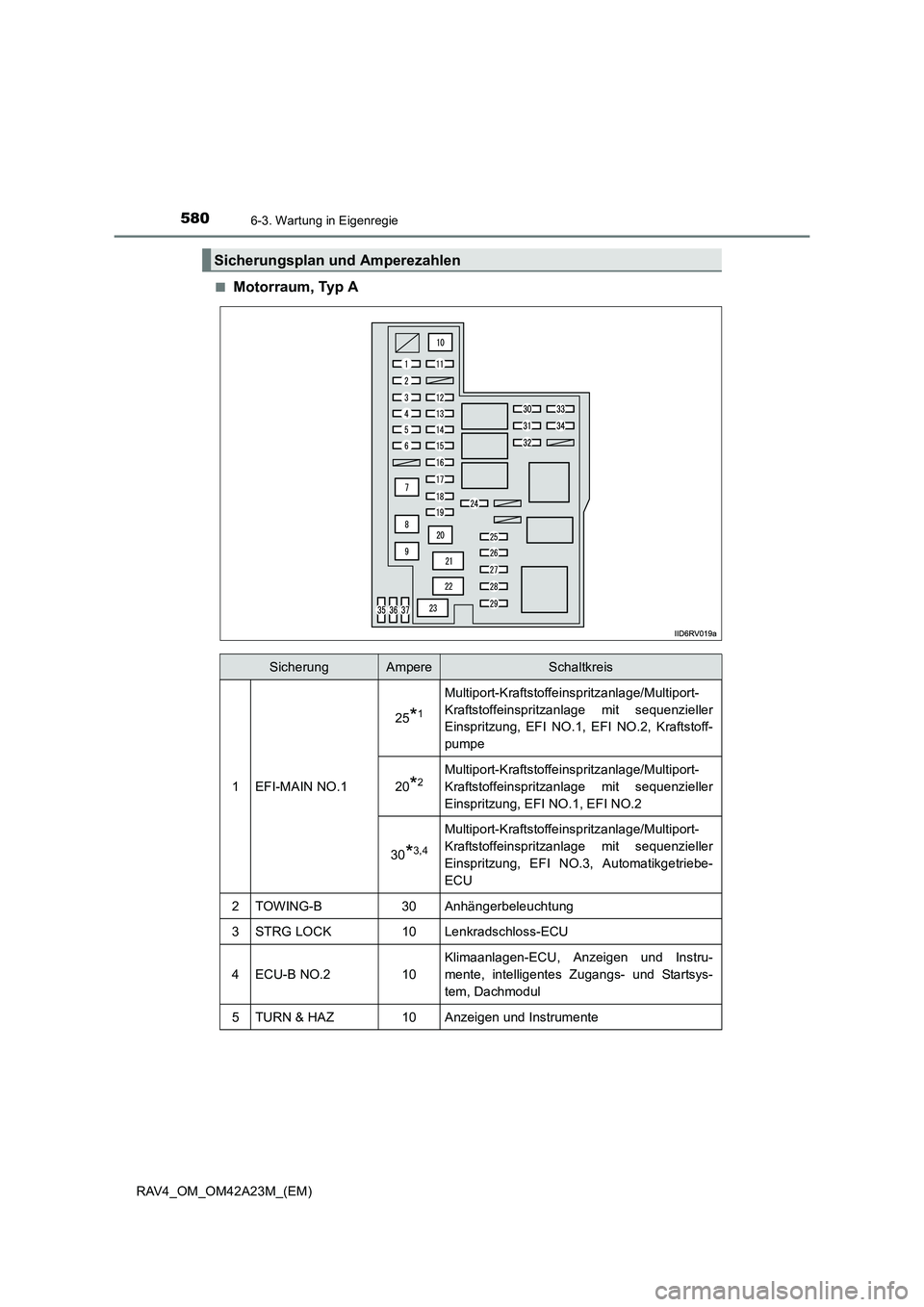

Motorraum, Typ A
Sicherungsplan und Amperezahlen
SicherungAmpereSchaltkreis
1EFI-MAIN NO.1
25*1
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung, EFI NO.1, EFI NO.2, Kraftstoff-
pumpe
20*2Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung, EFI NO.1, EFI NO.2
30*3,4
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung, EFI NO.3, Automatikgetriebe-
ECU
2TOWING-B30Anhängerbeleuchtung
3STRG LOCK10Lenkradschloss-ECU
4ECU-B NO.210
Klimaanlagen-ECU, Anzeigen und Instru-
mente, intelligentes Zugangs- und Startsys-
tem, Dachmodul
5TURN & HAZ10Anzeigen und Instrumente
5846-3. Wartung in Eigenregie
RAV4_OM_OM42A23M_(EM)■

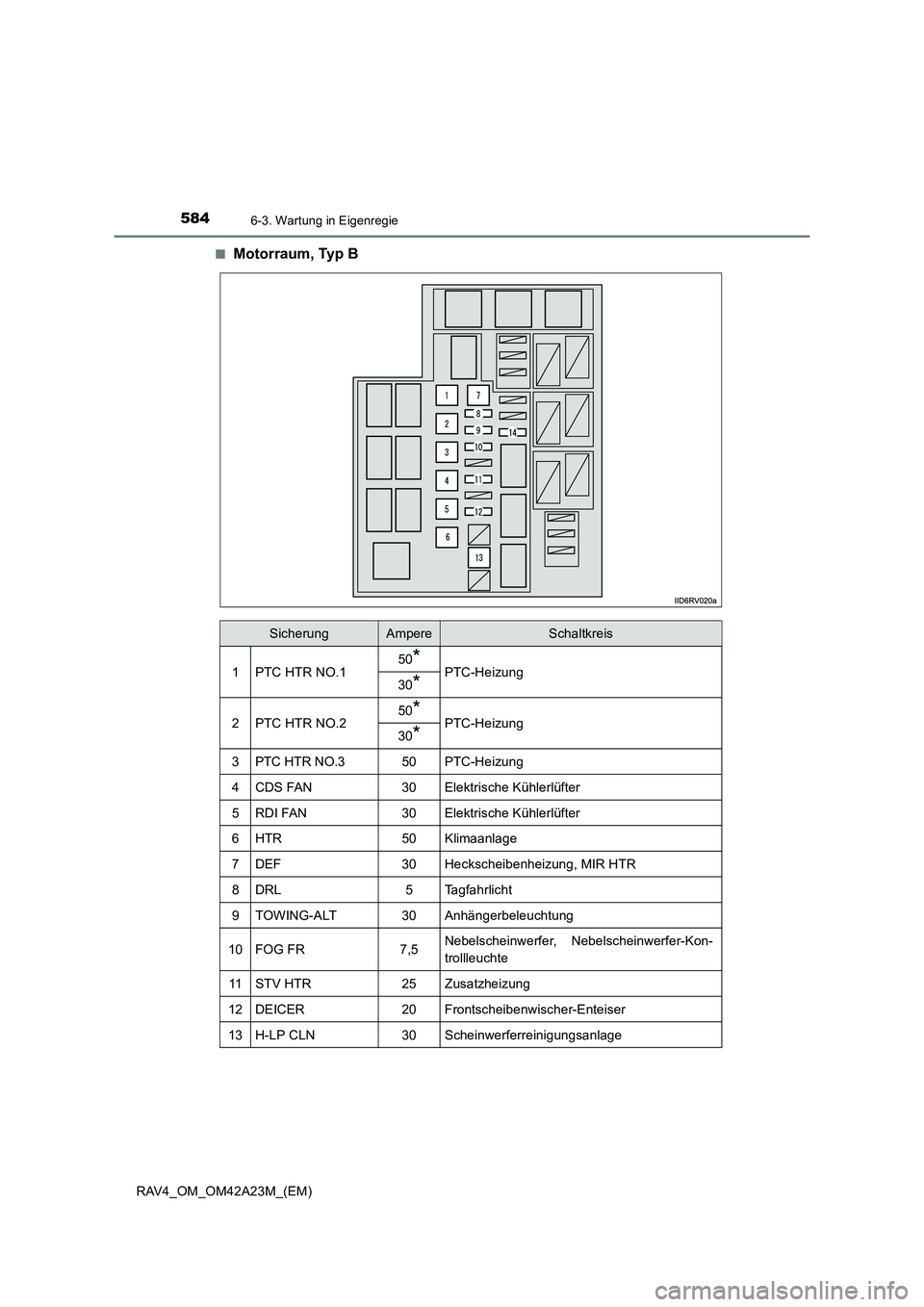

Motorraum, Typ B
SicherungAmpereSchaltkreis
1PTC HTR NO.150*PTC-Heizung30*
2PTC HTR NO.250*PTC-Heizung30*
3PTC HTR NO.350PTC-Heizung
4CDS FAN30Elektrische Kühlerlüfter
5RDI FAN30Elektrische Kühlerlüfter
6HTR50Klimaanlage
7DEF30Heckscheibenheizung, MIR HTR
8DRL5Tagfahrlicht
9TOWING-ALT30Anhängerbeleuchtung
10FOG FR7,5Nebelscheinwerfer, Nebelscheinwerfer-Kon-
trollleuchte
11STV HTR25Zusatzheizung
12DEICER20Frontscheibenwischer-Enteiser
13H-LP CLN30Scheinwerferreinigungsanlage
