2014 Peugeot Partner Tepee pojistky

126
Děti na palubě
DOPORUČENÍ PRO DĚTSKÉ SEDAČKY
Špatně namontovaná dětská sedačka ve
vozidle může v případě dopravní nehody
ohrozit bezpečnost dítěte.
Neopomeňte zapnout bezpečnostní
pásy nebo vlastní pásy dětské sedačky
tak, aby byla co nejvíce omezena vůle
mezi pásem a tělem dítěte, a to i při jízdě
na malou vzdálenost.
Aby byla montáž dětské sedačky v
poloze čelem po směru jízdy optimální,
ověřte, že se její opěradlo řádně opírá
o opěradlo sedadla vozidla a že jí
nepřekáží opěrka hlavy.
Jestliže musíte opěrku hlavy vyjmout,
dobře jí uložte nebo upevněte, aby se z
ní nestal nebezpečný projektil v případě
prudkého brzdění.
Děti mladší 10 let nesmějí být převáženy
v poloze čelem po směru jízdy na
sedadle spolujezdce vpředu, kromě
případu, kdy jsou zadní místa již
obsazená dalšími dětmi nebo jsou zadní
sedadla nepoužitelná či neexistují.
Neutralizujte nafukovací vak
spolujezdce, pokud namontujete dětskou
sedačku v poloze zády ke směru jízdy
na přední sedadlo.
Jinak by v případě rozvinutí vaku mohlo
dojít k těžkému zranění nebo usmrcení
dítěte.
Z důvodu zajištění bezpečnosti
nenechávejte:
- dítě nebo děti samotné bez dozoru ve vozidle,
- dítě nebo zvíře ve vozidle se zavřenými okny, stojícím na slunci,
- klíče v dosahu dětí uvnitř vozidla.
Montáž podsedáku
Hrudníková část pásu musí být
umístěná na rameni dítěte a nesmí se
dotýkat krku.
Ověřte, že břišní část bezpečnostního
pásu vede správně přes stehna dítěte.
PEUGEOT Vám doporučuje používat
poddsedák s opěradlem, opatřeným
vodítkem pásu ve výši ramena.
DĚTSKÁ POJISTKA
Znemožňuje otevření bočních dveří
zevnitř. Ruční režim
Umístění pojistky je označeno štítkem.
- Otevřete dveře úplně až za bod
odporu.
- Překlopte ovladač na zadní úzké straně dveří.
Elektrický režim Při zapnutém zapalování
stiskněte toto tlačítko.
Rozsvítí se dioda.
Pozor: toto zařízení je
nezávislé na ovladači
centrálního zamykání.
Před vystoupením z vozidla vytáhněte
klíč ze spínací skřínky, i když odcházíte
jen na malou chvíli.
Při každém zapnutí zapalování je
doporučeno ověřit aktivaci dětské
pojistky.
V případě prudkého nárazu vozidla se
elektrická dětská pojistka automaticky
deaktivuje.
Aby nemohlo dojít k nechtěnému
otevření dveří, použijte "dětskou
pojistku".
Neotevírejte zadní okna o více než
jednu třetinu.
Pro ochranu malých dětí před
slunečními paprsky opatřete zadní
okna roletkami.

Výměna pojistky
156
VÝMĚNA POJISTKY
Pojistkové skříňky jsou umístěné:
- v levé spodní části palubní desky (za víkem),
- v motorovém prostoru (u akumulátoru).
Dále uvedené údaje se týkají pouze
pojistek, které mohou být měněny
uživatelem s pomocí speciální pinzety
umístěné na zadní straně odkládací
schránky na pravé straně palubní
desky. V případě potřeby jakéhokoli
jiného zásahu se obraťte na servisní
síť PEUGEOT nebo na jiný odborný
servis.
Vyjmutí a nasazení pojistky
Vadnou pojistku je vždy nutno
nahradit pojistkou se stejnou
proudovou hodnotou .
Upozornění pro odborníky:
veškeré informace o pojistkách
a relé naleznete ve schématech
"Postup opravy" na značkovém portálu.
PEUGEOT odmítá odpovědnost za
náklady na opravu vozidla nebo za
poruchy jeho funkce, způsobené
montáží doplňkového vybavení,
které není dodáváno a doporučeno
společností PEUGEOT a nebylo
namontováno dle jejích doporučení,
zvláště je-li souhrnná spotřeba všech
těchto připojených doplňkových
zařízení vyšší než 10 mA.
Před výměnou pojistky je nutno zjistit
příčinu závady a odstranit ji.
● Použijte pinzetu.

Výměna pojistky
157
RYCHLÁ POMOC
7
POJISTKY V PALUBNÍ DESCE
Vyklopte víko pro přístup k pojistkám. Pojistka
F
Proudová hodnota
A Přiřazení
1 15 Stěrač zadního skla
2 - Volná
3 5 Nafukovací vak
4 10 Klimatizace, diagnostická zásuvka, ovládání
zpětného zrcátka, sklonu světlometů
5 30 Ovládání oken
6 30 Zámky
7 5 Zadní stropní světlo, lampička na čtení vpředu,
střešní panel
8 20 Autorádio, displej, detekce poklesu tlaku v pneu,
alarm a siréna
9 30 Zásuvka 12 V vpředu a vzadu
10 15 Centrální konzola
1 1 15 Slaboproudá spínací skříňka
12 15 Snímač deště a světelné intenzity, nafukovací vak
13 5 Přístrojová deska
14 15 Parkovací asistent, ovladače automatické
klimatizace, sada hands-free
15 30 Zámky
16 - Volná
17 40 Odmrazování zadního okna/zpětných zrcátek

Výměna pojistky
158
POJISTKY V KABINĚ
Pojistka
F Proudová
hodnota

A Přiřazení
1 - Volná
2 20 Vyhřívání sedadel
3 - Volná
4 15 Relé příklopných zpětných zrcátek
5 15 Relé zásuvky pro chladicí zařízení

Výměna pojistky
159
RYCHLÁ POMOC
7
POJISTKY V MOTOROVÉM
PROSTORU
Po otevření kapoty uvolněte z úchytů
a odklopte příslušnou skříňku pro
zpřístupnění pojistek. Pojistka
F Proudová
hodnota
A Přiřazení
1 20 Řízení motoru
2 15 Zvukové výstražné zařízení
3 10 Čerpadlo ostřikovače skel vpředu a vzadu
4 20 Čerpadlo ostřikovače světlometů
5 15 Komponenty motoru
6 10 Snímač úhlu natočení volantu, ESP
7 10 Spínač brzdového pedálu, spínač spojky
8 25 Startér
9 10 Motorek sklonu světlometů, řídicí jednotka správy
vozového parku
10 30 Komponenty motoru
1 1 40 Volná
12 30 Stěrače
13 40 Řídicí jednotka BSI
14 30 Čerpadlo
15 10 Pravé dálkové světlo
16 10 Levé dálkové světlo
17 15 Pravé potkávací světlo
18 15 Levé potkávací světlo

170
Místo řidiče
ESC 107
Parkovací asistent 104-105
Elektrická zpětná zrcátka 100
Seřízení sklonu světlometů 51
Systém Stop & Start 44-46 Regulátor rychlosti 54-56
Omezovač rychlosti 57-59 Ovladače osvětlení 49-51
Automatické rozsvěcování světel 50-51
Světlomety do mlhy 50
Denní světla s LED 50
MÍSTO ŘIDIČE
Pojistky v palubní desce,
prostoru pro cestující 156-158
Otevírání kapoty motoru 133
Ruční brzda 103 Přístrojové desky, displeje,
obrazovky, počítadla 27-28
Kontrolky, výstrahy 29-34
Ukazatele, měrka 35, 38-39
Seřízení času na přístrojové desce 28
Reostat osvětlení 39
Doporučení změny rychlostního stupně 40-41
Převodovka 40
Startování, spínací skříňka 47 Ovladače stěračů 52-53
Automatické stírání
52
Ostřikovače skel / světlometů 53, 137
Palubní počítač Kapitola 9
Ovladače autorádia na volantu Kapitola 9
Nastavení volantu 43
Zvukové výstražné zařízení 103

173
Místo řidiče
UMÍSTĚNÍ
10
Pojistky v palubní desce, prostoru pro cestující 156-158
Otevírání kapoty motoru 133
Vnitřní zpětné zrcátko 101
Dálkové placení/parkovné 101
Zrcátko pro sledování dětí 101
Tísňové volání nebo Asistenční volání Kapitola 9
Uspořádání vpředu 83-85 - odkládací schránka,
- stropní přihrádka,
- konzola,
- sluneční clona,
- držák na láhev,
- držák na atšku,
- zásuvky,
- odkládací přihrádky.
"Grip control" (Protiprokluzový
systém) 108-109 Palubní technologie Kapitola 9
- WIP Nav+
- WIP Sound
Ovladače - centrální zamykání 26
- elektrická dětská pojistka 126
- ovládání oken 102
- výstražná světla 103
Mechanická pilotovaná
převodovka 41-43
Topení, ventilace - topení 60-61
- klimatizace A/C 60-61
Automatická klimatizace 62-63
Odmrazování - odmlžování 64-65
Stropní světla
93, 153
Obrazovky, displeje 27, Kapitola 9
Nastavení času na obrazovce Kapitola 9

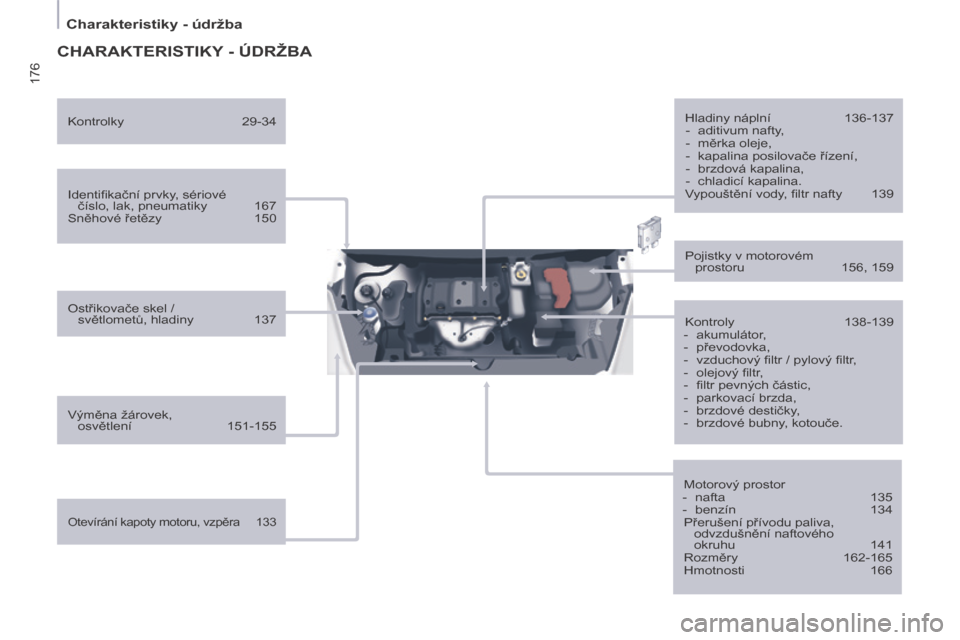

176
Charakteristiky - údržba
CHARAKTERISTIKY - ÚDRŽBA
Identifi kační prvky, sériové číslo, lak, pneumatiky 167
Sněhové řetězy 150
Ostřikovače skel / světlometů, hladiny 137
Výměna žárovek, osvětlení 151-155 Kontroly
138-139
- akumulátor,
- převodovka,
- vzduchový fi ltr / pylový fi ltr,
- olejový fi ltr,
- fi ltr pevných částic,
- parkovací brzda,
- brzdové destičky,
- brzdové bubny, kotouče. Pojistky v motorovém
prostoru 156, 159
Otevírání kapoty motoru, vzpěra 133
Hladiny náplní 136-137
- aditivum nafty,
- měrka oleje,
- kapalina posilovače řízení,
- brzdová kapalina,
- chladicí kapalina.
Vypouštění vody, fi ltr nafty 139
Kontrolky
29-34
Motorový prostor
- nafta 135
- benzín 134
Přerušení přívodu paliva, odvzdušnění naftového
okruhu 141
Rozměry 162-165
Hmotnosti 166
