2014 Peugeot Bipper stop start

2
Turinys
2. TECHNINĖ
CHARAKTERISTIKA 60-684. ERGONOMIJA ir
KOMFORTAS 96-113
Matmenys 60Variklių duomenys 66
Masės duomenys 68 Iš išorės 4
Atidarymas 5
Vairavimo pultas 6
Krovininė erdvė 8
Galinės dalies
įranga 10
Tinkama padėtis 11
Geras matomumas 13
Tinkama ventiliacija 14
Tinkama priežiūra 15
Tinkama keleivių
apsauga 16
Tinkamas
vairavimas 17
Užvedimas 19
Eko-vairavimas 20
PAGRINDINIAI
ORIENTYRAI 4-21
Priekinės sėdynės 96
Nulenkiama
keleivio sėdynė 98
Galinė sėdynių eilė 99
Šerkšno nutirpdymas
ir aprasojimo
nudžiovinimas 103
Oro
kondicionierius 104
Priekinės dalies
įranga 107
Krovininės erdvės
įranga 109
Galinės dalies
patogumo įranga 111
Vidaus apšvietimas.
Plafonai 113
3. TECHNOLOGINĖ
ĮRANGA 69-95
Automobilio
kompiuteris/
automobilio ir
individualūs
nustatymai 69
Pastatymo atbulomis
pagalba 73
Automagnetola 74
Jungikliai ant vairo 75
Laisvų rankų
sistema
"Bluetooth" 78
1. PASIRENGIMAS
VAŽIUOTI 22-59
Prietaisų skydeliai 22
Kontrolinės
lemputės 23
Degalų matuoklis 30
Aušinimo skysčio
temperatūra 30
Rodiklis 31
Distancinis
valdymas 32
Raktas 34
Signalizacija 36
Atidarymas 37
Uždarymas 40
Apšvietimo jungiklis 42
Stiklo valytuvų
jungiklis 44
Greičio
reguliatorius 45
Fiksuotas greičio
ribotuvas 46
Galinio vaizdo
veidrodžiai 47
Stiklų kėlikliai 48
Vairo reguliavimas 49
Rankinė pavarų
dėžė 49
Rankinė
automatizuota
pavarų dėžė 51
Pajudėjimo į įkalnę
pagalba 55
"Stop & Start" 56

4

Pagrindiniai orientyrai

IŠ IŠORĖS


Stogo bagažinė ir stogo sijos
Tvirtinimo taškai yra išdėstyti abiejose stogo
pusėse, prie jų galima tvirtinti stogo bagažinę
arba skersines stogo sijas.

Galinių suveriamųjų durų atidarymas 180°
kampu
Kai automobilis atrakinamas, galinės
suveriamosios durys gali būti atidaromos 180°
laipsnių kampu ir taip palengvinamas įkrovimas
ir iškrovimas.
Pastatymo atbulomis pagalba
Važiuojant atbuline eiga ši sistema garsiniu
signalizatoriumi jus perspėja apie kliūtį,
esančią už automobilio.


"Stop & Start"
Ši sistema trumpam išjungia variklį į budėjimo padėtį, kai
sustojama įvairiomis eismo sąlygomis (prie šviesaforo,
kamščiuose, kitais atvejais). Variklis vėl automatiškai užsiveda,
kai tik jūs norite važiuoti. Sistema "Stop & Start" leidžia sumažinti
degalų sąnaudas, išmetamųjų dujų taršą ir triukšmą, kai
automobilis stovi.
 139
 56 73
 38

15
PAGRINDINIAI ORIENTYRAI

Pagrindiniai orientyrai

TINKAMA PRIEŽIŪRA


Prietaisų skydelis
Jungiklių eilutė



A.
Įjungus kontaktą rodyklė turi rodyti likusį
degalų kiekį.
Veikiant varikliui jo susieta lemputė turi
užgesti. Jei ji lieka degti, rodo, kad bake
liko minimalus degalų kiekis.

B.
Įjugus kontaktą rodyklė rodo aušinimo
skysčio temperatūrą.
Veikiant varikliui jo susieta lemputė
užgęsta.

C.
Įjungus kontaktą alyvos lygio kontrolinė
lemputė neturi likti degti.
Jei lygiai yra nepakankami, pripilkite degalų
arba alyvos.

A.
Elektroninė traukos kontrolė.


1.
Įjungus kontaktą užsidega oranžinė ir
raudona įspėjamosios lemputės.

2.
Veikiant varikliui šios lemputės turi užgesti.
Jei šios lemputės lieka degti, skaitykite
atitinkamą skyri
ų.


Kontrolinės lemputės
arba
Ratų apsauga nuo buksavimo (ASR).

B.
"Stop & Start".

C.
Avarinė signalizacija.

D.
Galinio stiklo ir veidrodžių šildymas.

E.
Krovininės dalies užrakinimas ir
atrakinimas.

 30 23 11 8
 11 6
 56
 11 4
 103
 40

18

Pagrindiniai orientyrai

TINKAMAS VAIRAVIMAS


"Stop & Start"



- automobilio su rankine pavarų dėže:

kai automobilis stovi, įjunkite pavarų svirtį
į neutralią padėtį ir atleiskite sankabos
pedalą,

- automobilio su rankine automatizuota
pavarų dėže:
kai automobilis stovi,
palaikykite paspaudę stabdžių pedalą arba
įjunkite pavarų svirtį į padėtį N
.
Variklio išsijungimas į padėtį STOP
Prietaisų skydelyje užsidega
kontrolinė lemputė "S"
, o variklis
išsijungia į budėjimo padėtį atlikus
šiuos veiksmus:
Kai kuriais atskirais atvejais variklio
išsijungimas į padėtį STOP gali būti
netaikomas; prietaisų skydelio displ
ėjuje
pasirodys pranešimas, kartu lemputė "S"

mirksės kelias sekundes, po to užges.

Variklio automatinis išsijungimas
galimas tik tada, kai automobiliu buvo
važiuota didesniu negu apytiksliai
10 km/h greičiu, kad būtų išvengta
per dažno variklio išsijungimo, kai
važiuojama labai lėtai.
Variklio užsivedimas START būdu
Kontrolinė lemputė "S"
užgęsta, o
variklis vėl užsiveda atlikus šiuos
veiksmus:


- automobilio su rankine pavarų dėže:

paspauskite sankabos pedalą,

- automobilio su rankine automatizuota
pavarų dėže:



●
pavarų svirčiai esant padėtyje A
arba M
,
atleiskite stabdžių pedalą,

●
arba pavarų svirčiai esant padėtyje N
ir
stabdžių pedalui esant atleistam, įjunkite
padėtį
A
arba M
,

●
arba įjunkite atbulinę pavarą.

Kai kuriais atskirais atvejais variklis gali
užsivesti START būdu automatiškai; prietaisų
skydelio displėjuje pasirodys pranešimas, kartu
lemputė "S"
mirksės kelias sekundes, po to
užges. Jūs galite bet kuriuo metu išjungti sistemą
paspausdami jungiklį "S - OFF"
; užsidegs
mygtuko lemputė, kartu prietaisų skydelio
displėjuje pasirodys pranešimas.
Sistema įsijungia automatiškai, kaskart iš naujo
užvedus variklį raktu.
Sistemos išjungimas ir įjungimas iš naujo
Prieš pildami degalų, prieš bet kokius
veiksmus po variklio gaubtu arba prieš
palikdami automobilį būtinai išjunkite
kontaktą raktu.

 56 57 58

22



Vairavimo pultas


PRIETAISŲ SKYDELIAI



1.
Kilometrų/mylių skaičiuoklis.

2.
Displėjus.

3.
Degalų matuoklis.

4.
Aušinimo skysčio temperatūra.

5.
Tachometras.


Prietaisų skydelis su 1-ojo lygmens displėjumi
Prietaisų skydelis su 2-ojo lygmens displėjumi


Prietaisų skydelio 1-ojo lygmens displėjus



- Valandos.

- Nuvažiuoti kilometrai/mylios.

- Automobilio kompiuteris/degalų atsargos
kilometrais, sąnaudos, vidutinis greitis.

- Šviesų spindulio aukštis.

- Viršyto suprogramuoto greičio
signalizatorius.

- Pavaros perjungimo indikatorius.

- "Stop & Start".

- Keleivio oro pagalvės įjungimas arba
išjungimas.


Prietaisų skydelio 2-ojo lygmens displėjus



- Valandos.

- Data.

- Radijas.
- Nuvažiuoti kilometrai/mylios.

- Išorės temperatūra.

- Rankinės automatizuotos pavarų dėžės
įjungtos padėtys ir pavaros.

- Automobilio kompiuteris/degalų atsargos
kilometrais, sąnaudos, vidutinis greitis.

- Šviesų spindulio aukštis.

- Viršyto suprogramuoto greičio
signalizatorius.

- Rodmenų kalbos pasirinkimas.

- Pavaros perjungimo indikatorius.

- "Stop & Start".

- Keleivio oro pagalvės įjungimas ir
išjungimas.

- automatinio durų užsirakinimo važiuojant
įjungimas ir išjungimas.

24



Vairavimo pultas



Lemputė


būsena
rodo
Sprendimas - veiksmas
Variklio alyvos

dega automobiliui
važiuojant, kartu rodomas
pranešimas displėjuje
nepakankamą variklio
alyvos slėgį Sustokite, išjunkite kontaktą ir kreipkitės į
PEUGEOT tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę.
mirksi, kartu rodomas
pranešimas displėjuje
(tik 1,3 HDi 75) variklio alyvos kokybės
suprastėjimą Kaip galima greičiau pakeiskite variklio alyvą,
kad nesugadintumėte variklio.
Akumuliatoriaus
įkrovos dega įkrovos grandinės gedimą Patikrinkite akumuliatoriaus gnybtus. Žr. 7 dalies
skyrelį "Akumuliatorius".
lieka degti, nepaisant
patikrinimų gedimą elektros
grandinėje, uždegimo arba
įpurškimo sistemoje Kreipkitės į PEUGEOT tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.
"Stop & Start" dega sistemos "Stop & Start"
gedimą
Nedelsdami atlikite patikrinimą PEUGEOT tinklo
atstovybėje arba kvalifi kuotoje remonto dirbtuvėje.
Neuždarytų durų dega
neuždarytas duris ar
gaubtą Patikrinkite, ar uždarytos priekinės, galinės ir
šoninės durys. kartu rodomas
pranešimas displėjuje
Neprisegto saugos
diržo dega, po to mirksi kad vairuotojas
neprisisegė saugos diržo Ištraukite diržą ir įsekite jo antgalį į užrakto
sagtį.
kartu veikia garsinis
signalizatorius, po to
lieka degti kad automobiliui
važiuojant vairuotojas
neprisisega saugos diržo Patraukite diržą ir patikrinkite, ar jis gerai
prisisegė. 5 dalies skyrius "Saugos diržai".
mirksi, kartu
veikia garsinis
signalizatorius kad priekinis keleivis
neprisisegė saugos diržo Ištraukite diržą ir įsekite jo antgalį į užrakto
sagtį.

29
1
PASIRENGIMAS VAŽIUOTI

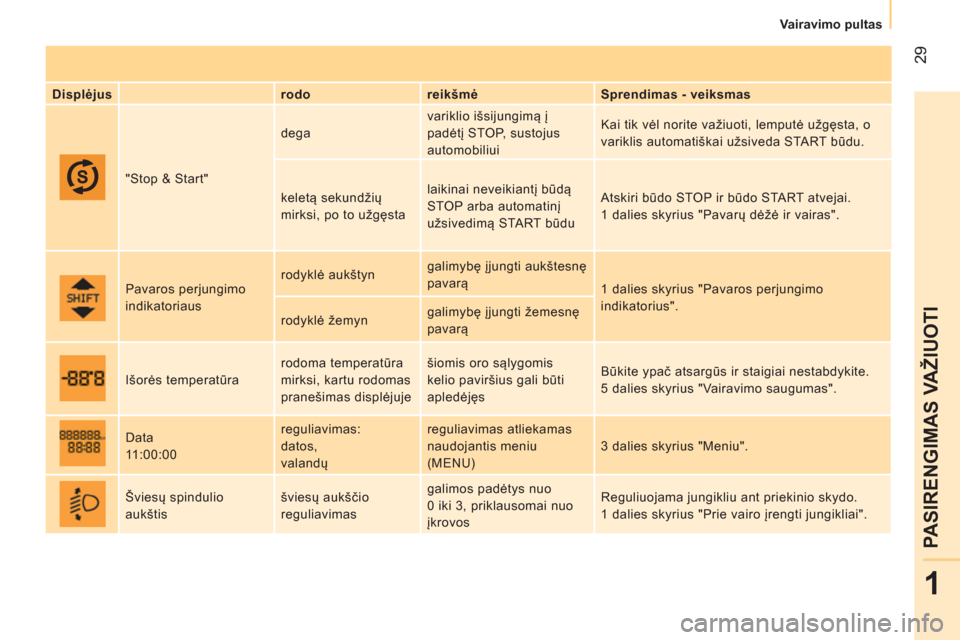

Vairavimo pultas


Displėjus

rodo
reikšmė
Sprendimas - veiksmas
"Stop & Start" dega variklio išsijungimą į
padėtį STOP, sustojus
automobiliui Kai tik vėl norite važiuoti, lemputė užgęsta, o
variklis automatiškai užsiveda START būdu.
keletą sekundžių
mirksi, po to užgęsta laikinai neveikiantį būdą
STOP arba automatinį
užsivedimą START būdu Atskiri būdo STOP ir būdo START atvejai.
1 dalies skyrius "Pavarų dėžė ir vairas".
Pavaros perjungimo
indikatoriaus rodyklė aukštyn galimybę įjungti aukštesnę
pavarą

1 dalies skyrius "Pavaros perjungimo
indikatorius".
rodyklė žemyn galimybę įjungti žemesnę
pavarą
Išorės temperatūra rodoma temperatūra
mirksi, kartu rodomas
pranešimas displėjuje šiomis oro sąlygomis
kelio paviršius gali būti
apledėjęs Būkite ypač atsargūs ir staigiai nestabdykite.
5 dalies skyrius "Vairavimo saugumas".
Data
11:00:00 reguliavimas:
datos,
valandų reguliavimas atliekamas
naudojantis meniu
(MENU) 3 dalies skyrius "Meniu".
Šviesų spindulio
aukštis šviesų aukščio
reguliavimas galimos padėtys nuo
0 iki 3, priklausomai nuo
įkrovos Reguliuojama jungikliu ant priekinio skydo.
1 dalies skyrius "Prie vairo įrengti jungikliai".

55
1
PASIRENGIMAS VAŽIUOTI



Pavarų dėžė ir vairas







PAJUDĖJIMO Į ĮKALNĘ PAGALBA


Ji yra sudedamoji sistemos ESP dalis, ji
palengvina pajudėjimą į įkalnę trumpą laiką
išlaikydama automobilį sustabdytą (maždaug
2 sekundes), per tą laiką jūs galite perkelti
koją nuo stabdžių pedalo ant akceleratoriaus
pedalo.
Ši funkcija veikia tik tuomet, jei:


- automobilis yra visiškai sustabdytas
spaudžiant stabdžių pedalą,

- variklis veikia,

- įkalnė yra statesnė negu 5 %.
Veikimas

Kai automobilis stovi stačioje įkalnėje
užvestu varikliu, jums atleidus stabdžių
pedalą automobilis trumpą laiką lieka
sustabdytas:


- jeigu yra įjungta rankinės pavarų dėžės
pirmoji arba neutralioji pavara,

- jeigu yra įjungta rankinės automatizuotos
pavar
ų dėžės padėtis A
arba M
,



Kai automobilis stovi nuokalnėje užvestu
varikliu, atleidus stabdžių pedalą jis bus
prilaikomas tik įjungus atbulinę pavarą.


Po 2 sekundžių, jeigu nebus pajudama
iš vietos, sistema automatiškai
išsijungs palaipsniui mažindama stabdžių
slėgį. Tuo metu bus galima išgirsti tipišką
mechaninį stabdžių atleidimo garsą, rodantį,
kad automobilis tuoj pajudės.
Nelipkite iš automobilio pajudėjimo
iš vietos metu, veikiant automobilio
prilaikymo sistemai.
Prieš išlipdami iš automobilio su užvestu
varikliu, rankiniu būdu užspauskite stovėjimo
stabdį. Po to patikrinkite, ar stovėjimo
stabdžio lemputė prietaisų skydelyje šviečia
nemirksėdama.

Veikimo sutrikimai
Jei atsiranda sistemos gedimų,
prietaisų skydelyje užsidega šios
kontrolinės lemputės. Kreipkit
ės į
PEUGEOT tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę, kad
būtų patikrinta sistema.
Kai variklis yra išsijungęs į STOP
padėtį su sistema "Stop & Start",
pajudėjimo į įkalnę pagalba neveikia.
